盐酸流量计详细技术介绍

盐酸（HCl）作为工业生产中应用广泛的强腐蚀性介质，其流量测量在化工、制药、冶金、环保等领域具有关键意义。盐酸流量计是专门针对盐酸介质的腐蚀性、浓度多变性、温度压力波动等特性设计的流量测量设备，需同时满足耐腐性、测量精度、稳定性及安全可靠性要求。本文将从技术原理、分类选型、结构设计、技术参数、安装维护、应用场景及发展趋势等方面，对盐酸流量计进行全面、深入的技术解析，为工业现场选型、使用及系统集成提供专业参考。

 一、盐酸流量计的核心技术原理

盐酸流量计的测量原理基于流体力学、电磁感应、超声波传播等物理现象，不同类型产品的核心原理差异显著，直接决定其适用场景和测量性能：

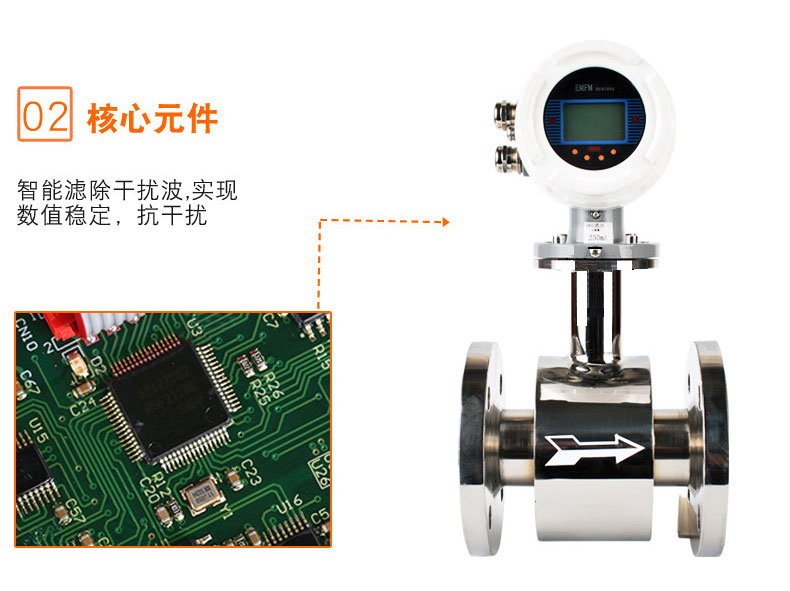

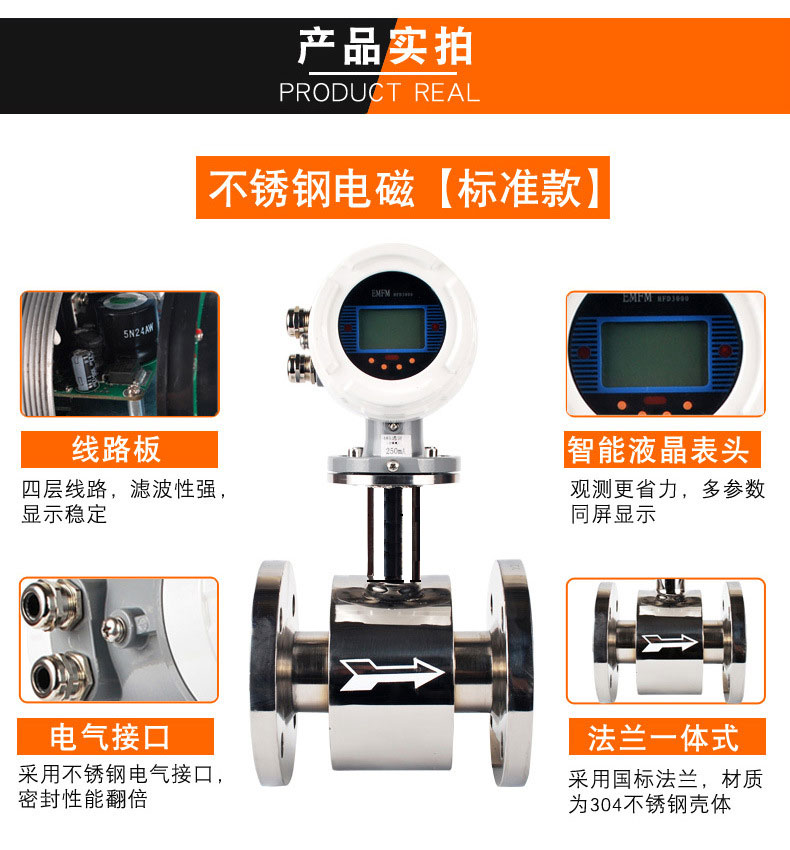

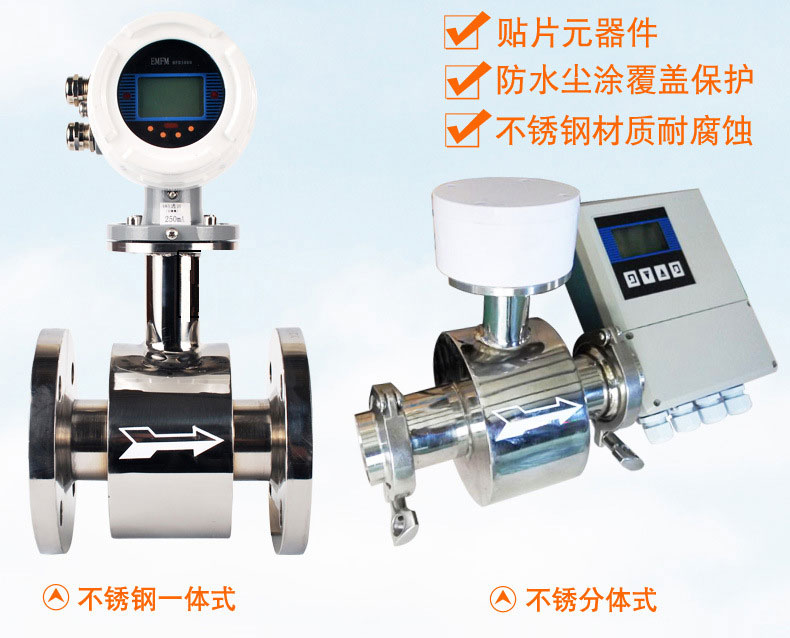

 1. 电磁式盐酸流量计（主流类型）

 （1）工作原理

基于法拉第电磁感应定律：当导电介质（盐酸为电解质溶液，具备导电性）在磁场中做切割磁感线运动时，会在介质中产生感应电动势，其公式为：

\[ E = B \cdot L \cdot v \]

其中：

- \( E \) 为感应电动势（V）；

- \( B \) 为磁场强度（T）；

- \( L \) 为电极间距（即测量管内径，m）；

- \( v \) 为介质平均流速（m/s）。

通过测量感应电动势 \( E \)，结合已知的 \( B \) 和 \( L \)，可计算出介质流速 \( v \)，再根据测量管横截面积 \( A \) 推导流量 \( Q \)（\( Q = A \cdot v \)）。

 （2）技术特点

- 无机械运动部件，避免介质腐蚀导致的部件磨损、卡堵；

- 测量不受介质密度、粘度、温度、压力变化影响（仅需保证介质导电率≥5μS/cm）；

- 管道内无节流元件，压力损失小，适合高粘度、含少量杂质的盐酸介质；

- 感应电动势与流速呈线性关系，测量精度高（±0.5%~±1.0%FS）。

 2. 超声波式盐酸流量计

 （1）工作原理

分为传播速度差法和多普勒法：

- 传播速度差法：利用超声波在顺流和逆流介质中的传播速度差异计算流速，公式为：

  \[ v = \frac{c^2 \cdot \Delta t}{2 \cdot L \cdot \cos\theta} \]

  其中，\( c \) 为超声波在静止介质中的传播速度，\( \Delta t \) 为顺逆流传播时间差，\( \theta \) 为超声波传播方向与介质流动方向的夹角；

- 多普勒法：利用超声波被介质中悬浮颗粒（如盐酸中的杂质、气泡）反射后的多普勒频移计算流速，适用于含固率较高的盐酸介质。

 （2）技术特点

- 非接触式测量，传感器不与盐酸直接接触，从根本上解决腐蚀问题；

- 无压损、无节流部件，安装维护简便，无需切断管道；

- 适用于大口径管道（DN50~DN3000）及高浓度、高腐蚀性盐酸测量；

- 测量精度受介质均匀性、含固率、温度影响较大，常规精度为±1.0%~±2.5%FS。

 3. 容积式盐酸流量计

 （1）工作原理

通过测量介质推动流量计内部容积式元件（如椭圆齿轮、刮板、活塞）旋转的次数，计算累计流量。每旋转一周，元件排出固定体积的介质，累计旋转次数与总流量成正比。

 （2）技术特点

- 测量精度高（±0.1%~±0.5%FS），适合小流量、高精度盐酸计量（如化工投料计量）；

- 受介质粘度影响较大，适合粘度稳定的盐酸介质；

- 内部运动部件需采用耐腐材料（如PTFE、哈氏合金），否则易被盐酸腐蚀导致卡涩；

- 有一定压力损失，不适合含杂质的盐酸介质。

 4. 差压式盐酸流量计（特殊场景应用）

 （1）工作原理

基于伯努利方程，通过测量节流元件（如孔板、文丘里管、喷嘴）前后的压力差计算流量，公式为：

\[ Q = C \cdot \varepsilon \cdot A_0 \cdot \sqrt{\frac{2 \Delta P}{\rho}} \]

其中，\( C \) 为流出系数，\( \varepsilon \) 为膨胀系数，\( A_0 \) 为节流元件开孔面积，\( \Delta P \) 为压力差，\( \rho \) 为介质密度。

 （2）技术特点

- 结构简单、成本低，适用于中低精度测量场景（±1.5%~±2.5%FS）；

- 节流元件需采用耐腐材料（如陶瓷、哈氏合金C-276），否则易被盐酸腐蚀导致测量偏差；

- 压力损失大，不适合高粘度、含杂质的盐酸介质；

- 需配合差压变送器使用，且需进行温度、压力补偿以提高精度。

 二、盐酸流量计的关键结构设计与耐腐材料选型

盐酸的强腐蚀性（尤其是浓盐酸、高温盐酸）对流量计的材料和结构设计提出严苛要求，核心在于“全流程耐腐”，即与盐酸接触的所有部件必须具备优异的耐腐性能：

 1. 核心结构组成

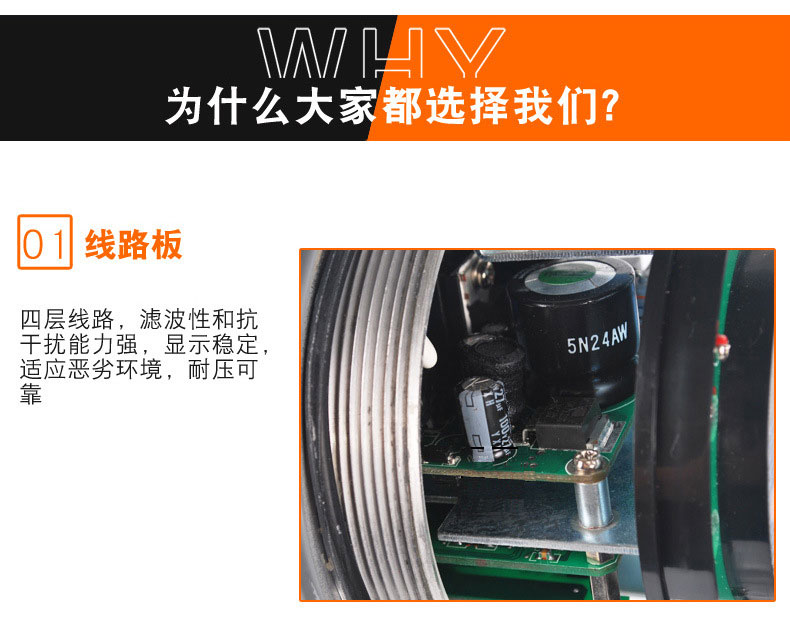

盐酸流量计的典型结构包括：测量管（传感器）、电极/传感器元件、转换器（二次仪表）、连接法兰/接头、密封件等，其中与盐酸直接接触的部件为设计重点。

 2. 耐腐材料选型（按部件分类）

 （1）测量管/管道内衬材料

- 聚四氟乙烯（PTFE）：适用浓度≤37%的盐酸（常温），耐腐性极强，化学稳定性好，是电磁流量计、容积式流量计的主流内衬材料；缺点是耐高温性一般（长期使用温度≤120℃），机械强度较低。

- 聚全氟乙丙烯（FEP）：耐腐性与PTFE相当，柔韧性更好，加工性能优异，耐高温性略优于PTFE（长期≤150℃），适合需要频繁拆卸的场景。

- 可溶性聚四氟乙烯（PFA）：耐腐性、耐高温性（长期≤260℃）均优于PTFE，机械强度高，适合高温盐酸（120~200℃）或强腐蚀工况，但成本较高。

- 陶瓷（Al₂O₃、ZrO₂）：耐腐性极强，耐高温（可达800℃），机械强度高，适合浓盐酸、高温盐酸及含少量杂质的工况；缺点是脆性大，抗冲击性差，安装时需避免碰撞。

 （2）电极/传感器接触材料

- 哈氏合金C-276：适用浓度≤37%的盐酸（常温~150℃），耐氧化性酸、还原性酸腐蚀，是电磁流量计电极的常用材料；缺点是在含氟离子的盐酸介质中易腐蚀。

- 钽电极（Ta）：耐腐性极强，几乎适用于所有浓度、温度的盐酸（包括浓盐酸、高温盐酸），是耐腐性能最优的电极材料；缺点是成本高，加工难度大。

- 铂电极（Pt）：耐腐性好，但在浓盐酸中可能发生轻微腐蚀，适合低浓度、常温盐酸介质；成本较高。

- 钛电极（Ti）：仅适用于稀盐酸（浓度≤10%），浓盐酸中易被腐蚀，性价比高，适合低腐蚀工况。

 （3）密封件材料

- 氟橡胶（Viton）：适用温度-20~200℃，耐腐性好，适合中低温盐酸介质；

- 全氟橡胶（Kalrez）：耐腐性、耐高温性（-20~320℃）均优于氟橡胶，适合高温、强腐蚀盐酸工况，但成本较高；

- PTFE垫片：化学稳定性极强，耐腐性好，但密封性略差，适合低压、常温工况。

 （4）外壳材料

- 非接触介质的外壳通常采用不锈钢（304、316L）、铝合金或工程塑料（ABS），主要起防护、散热作用，需具备防尘、防水（IP65/IP67）性能。

 3. 结构设计要点

- 无死角设计：测量管内部避免出现凹槽、缝隙，防止盐酸残留导致局部腐蚀；

- 密封结构：采用双重密封或焊接密封，防止盐酸泄漏，尤其是高压工况（压力≥1.6MPa）；

- 抗结晶设计：对于易结晶的盐酸介质（如浓盐酸低温环境），测量管内壁需光滑，必要时配备伴热装置，防止结晶导致的堵塞；

- 防爆设计：化工现场多为防爆环境，流量计需具备Ex d II BT4、Ex ia II CT6等防爆等级，满足危险区域使用要求。

 三、盐酸流量计的主要类型与技术参数对比

不同类型的盐酸流量计在性能、适用场景上差异显著，以下为常见类型的核心技术参数对比表，便于选型参考：

| 测量类型       | 电磁式盐酸流量计                | 超声波式盐酸流量计（传播速度差法） | 容积式盐酸流量计（椭圆齿轮）      | 差压式盐酸流量计（孔板）          |

|----------------|---------------------------------|------------------------------------|-----------------------------------|-----------------------------------|

| 测量精度       | ±0.5%~±1.0%FS                   | ±1.0%~±2.5%FS                      | ±0.1%~±0.5%FS                     | ±1.5%~±2.5%FS                     |

| 量程比         | 1:100~1:200                     | 1:50~1:100                         | 1:10~1:30                         | 1:3~1:10                          |

| 适用管径       | DN10~DN2000                     | DN50~DN3000                        | DN1~DN100                         | DN50~DN1000                       |

| 适用温度       | -40~260℃（取决于内衬材料）      | -20~160℃                           | -20~150℃（取决于密封材料）        | -40~400℃（取决于节流元件材料）    |

| 适用压力       | 0.6~40MPa                       | 0~10MPa                            | 0.6~25MPa                         | 0.6~63MPa                         |

| 介质导电率要求 | ≥5μS/cm（仅电磁式）             | 无（非接触式）                     | 无                                | 无                                |

| 介质粘度要求   | 无严格限制                      | 低~中粘度（均匀介质）              | 中~高粘度（稳定粘度）             | 低~中粘度（清洁介质）             |

| 耐腐性         | 高（内衬+耐腐电极）             | 极高（非接触式，无介质接触）       | 中~高（取决于运动部件材料）       | 中（取决于节流元件材料）          |

| 压力损失       | 极小（无节流元件）              | 无                                 | 中等                              | 较大                              |

| 安装难度       | 中等（需满管、直管段）          | 简单（外夹式无需断管）             | 中等（需法兰连接）                | 复杂（需节流元件安装、直管段）    |

| 维护成本       | 低（无运动部件）                | 低（非接触式，无磨损）             | 中（需定期检查运动部件磨损）      | 中（需定期校准节流元件）          |

| 适用场景       | 常规盐酸、含少量杂质、高粘度    | 大口径、浓盐酸、非满管（部分型号） | 小流量、高精度计量、实验室场景    | 常规工业场景、中低精度测量        |

 四、盐酸流量计的选型方法与关键注意事项

选型的核心是“匹配工况”，需结合盐酸介质特性、工艺条件、测量要求等因素综合判断，避免因选型不当导致测量偏差或设备腐蚀损坏：

 1. 选型核心步骤

 （1）明确介质特性

- 盐酸浓度：稀盐酸（≤10%）、中浓度盐酸（10%~37%）、浓盐酸（≥37%），浓度直接决定材料耐腐要求（如浓盐酸需选用钽电极、PFA内衬）；

- 介质温度：常温（≤60℃）、中温（60~150℃）、高温（≥150℃），高温工况需选择耐高温内衬（如PFA、陶瓷）和密封材料（如Kalrez）；

- 介质状态：清洁盐酸、含少量杂质（如悬浮颗粒、气泡）、易结晶盐酸，含杂质介质优先选择电磁式或超声波多普勒式，易结晶介质需配备伴热装置；

- 介质导电率：仅电磁式有要求（≥5μS/cm），若盐酸浓度极低（≤5%）或含有大量有机溶剂（导电率<5μS/cm），需选择超声波式或容积式。

 （2）确定工艺条件

- 管道参数：管径（DN）、管道材质（不锈钢、PVC等）、管道压力（工作压力、设计压力），大口径管道（DN≥500）优先选择超声波外夹式，高压工况（≥10MPa）优先选择电磁式或差压式；

- 流量范围：正常流量、最小流量、最大流量，需保证流量计量程比覆盖实际流量范围（如正常流量为最大量程的30%~80%）；

- 安装环境：防爆等级（如Ex d II BT4）、防护等级（IP65/IP67）、环境温度（-40~60℃）、湿度（≤95%RH），户外安装需选择防雨、防尘外壳。

 （3）明确测量要求

- 测量精度：常规工业测量（±1.0%~±2.5%FS）、高精度计量（±0.1%~±0.5%FS），高精度场景优先选择容积式或电磁式；

- 测量类型：瞬时流量测量、累计流量计量、流量控制（需与PLC/DCS联动），控制场景需选择响应速度快的电磁式（响应时间≤0.1s）；

- 输出信号：4~20mA模拟信号、RS485（Modbus协议）、HART协议、脉冲信号，需与控制系统匹配。

 2. 选型关键注意事项

- 避免“一刀切”选型：如浓盐酸、高温盐酸禁用钛电极、普通橡胶密封件，需选用钽电极、PFA内衬、Kalrez密封；

- 优先选择无接触/无运动部件类型：工业现场优先推荐电磁式（接触式但无运动部件）或超声波外夹式（非接触式），减少磨损和腐蚀风险；

- 重视直管段要求：电磁式、差压式需满足前后直管段要求（如前10D、后5D，D为管径），否则会因流场畸变导致测量偏差；

- 考虑介质结晶/凝固风险：低温环境下的浓盐酸易结晶，需选择内壁光滑的测量管（如PTFE、陶瓷），并配备伴热装置（温度控制在10~30℃）；

- 验证材料兼容性：向厂家提供详细介质参数（浓度、温度、杂质含量），要求提供材料耐腐测试报告，避免因材料不兼容导致设备损坏。

 五、盐酸流量计的安装与调试技术

正确的安装与调试是保证测量精度和设备寿命的关键，需严格遵循产品手册和工艺要求：

 1. 安装前准备

- 设备检查：核对流量计型号、规格、材料是否与选型要求一致，检查测量管、电极、密封件是否有损伤、变形，确认防爆等级、防护等级满足环境要求；

- 介质预处理：确保盐酸介质清洁度（含固率≤5%），去除大颗粒杂质（≥1mm），避免堵塞或磨损电极/传感器；

- 管道准备：管道内壁需光滑、无结垢，法兰连接面平整，确保密封良好；对于新管道，需先冲洗管道去除焊渣、铁锈等杂质。

 2. 安装位置选择

- 满管要求：电磁式、容积式、差压式需保证测量管内介质满管，避免气泡影响测量（可选择管道最高点安装或加装排气阀）；

- 直管段要求：

  - 电磁式：上游直管段≥10D，下游直管段≥5D，若存在阀门、弯头，需增加直管段长度（如上游≥15D）；

  - 超声波式：外夹式传感器安装位置需避开管道焊缝、阀门、弯头，上游直管段≥10D，下游≥5D；

  - 差压式：孔板上游直管段≥15D，下游≥5D，节流元件需与管道同轴安装；

- 环境要求：避免安装在强磁场（如电机、变压器）、强振动、高温热源附近，户外安装需加装遮阳棚、防雨罩；

- 维护空间：流量计周围需预留≥50cm维护空间，便于拆卸、校准和维修。

 3. 安装操作规范

- 连接方式：法兰连接时，确保法兰密封面清洁，垫片安装到位，螺栓均匀紧固（避免测量管变形）；外夹式超声波传感器需清洁管道外壁，涂抹耦合剂（确保传感器与管道紧密贴合）；

- 电极方向：电磁式流量计的电极需垂直于介质流动方向，且避免安装在管道底部（防止杂质堆积影响电极信号）；

- 接地要求：电磁式流量计需单独接地（接地电阻≤10Ω），避免电磁干扰；管道为非金属材质时，需在传感器两端加装接地环；

- 伴热与保温：易结晶盐酸介质的管道需加装伴热装置（如电伴热、蒸汽伴热），温度控制在介质结晶点以上5~10℃，避免局部过热导致内衬老化。

 4. 调试与校准

- 通电前检查：确认电源电压（AC220V或DC24V）、接线方式正确，信号线与动力线分开布线（避免干扰）；

- 参数设置：通过转换器设置管径、量程、介质密度、温度压力补偿参数（部分型号需手动输入）；

- 零点校准：在介质静止状态下，进行零点校准，确保无流量时输出信号为4mA（模拟信号）；

- 精度校准：采用标准流量计比对法（如容积式标准表、超声波标准表）进行校准，调整流出系数、线性修正参数，确保测量精度满足要求；

- 动态测试：模拟正常工况，观察瞬时流量、累计流量的稳定性，检查输出信号是否与控制系统正常联动。

 六、盐酸流量计的维护保养与常见故障处理

 1. 日常维护保养

 （1）定期检查（每日/每周）

- 外观检查：检查流量计外壳、法兰连接部位是否有腐蚀、泄漏，密封件是否老化；

- 运行状态：观察转换器显示是否正常（无报错代码、流量稳定），输出信号是否连续；

- 环境检查：检查安装环境是否有积水、粉尘、强磁场干扰，伴热装置是否正常工作。

 （2）定期维护（每月/每季度）

- 清洁维护：清洁测量管内壁（电磁式）、传感器表面（超声波式），去除结垢、杂质；

- 密封检查：检查法兰垫片、密封圈是否老化、破损，及时更换；

- 接地检查：确认接地电阻符合要求，避免电磁干扰导致测量偏差。

 （3）定期校准（每年/每两年）

- 现场校准：采用标准流量计比对法，在实际工况下校准测量精度，调整转换器参数；

- 实验室校准：将流量计拆卸后送至专业实验室，进行全量程校准，确保精度达标；

- 材料检查：检查电极、内衬、运动部件（容积式）的磨损、腐蚀情况，及时更换损坏部件。

 2. 常见故障与处理方法

| 故障现象                | 可能原因                                  | 处理方法                                  |

|-------------------------|-------------------------------------------|-------------------------------------------|

| 无流量显示但介质流动    | 电源故障、接线错误、传感器未检测到信号    | 检查电源电压、接线方式；电磁式检查电极是否短路/断路，超声波式检查传感器耦合情况 |

| 测量值偏高/偏低         | 直管段不足、介质非满管、参数设置错误      | 调整安装位置，增加直管段；排除管道气泡，确保满管；重新设置管径、量程参数 |

| 流量显示波动大          | 介质含气泡/杂质、电磁干扰、接地不良        | 安装排气阀/过滤器；远离强磁场，重新接地；清洁传感器/电极 |

| 转换器报错（腐蚀相关）  | 电极/内衬腐蚀、密封件破损导致介质泄漏      | 更换耐腐电极/内衬、密封件；检查材料是否匹配介质工况 |

| 容积式流量计卡涩        | 运动部件磨损/腐蚀、介质含杂质、结晶堵塞    | 清洁或更换运动部件；安装过滤器；加强伴热防止结晶 |

| 超声波流量计无信号      | 传感器安装位置不当、耦合剂失效、管道结垢  | 调整传感器位置；重新涂抹耦合剂；清洁管道外壁结垢 |

 七、盐酸流量计的应用场景与典型案例

 1. 主要应用领域

 （1）化工行业

- 盐酸生产：盐酸合成塔出口流量测量、盐酸稀释过程流量控制；

- 化工反应：酸碱中和反应中盐酸投料流量计量（需高精度容积式或电磁式）；

- 电镀行业：电镀液配制中盐酸添加流量控制，确保电镀液浓度稳定。

 （2）制药行业

- 药品合成：盐酸作为原料的精准计量（需符合GMP标准，高精度、无污染）；

- 废水处理：制药废水处理中盐酸投加流量控制，调节废水pH值。

 （3）冶金行业

- 酸洗工艺：钢材酸洗过程中盐酸流量测量与控制，确保酸洗效果；

- 有色金属冶炼：冶炼过程中盐酸作为浸出剂的流量计量。

 （4）环保行业

- 废水处理：工业废水pH调节中盐酸投加流量控制，中和碱性废水；

- 烟气脱硫：脱硫系统中盐酸作为吸收剂的流量测量，确保脱硫效率。

 （5）实验室/科研领域

- 小流量盐酸计量：实验室反应中盐酸精准投料（容积式流量计，精度±0.1%）；

- 腐蚀试验：不同浓度、温度下盐酸流量测量，研究介质对材料的腐蚀规律。

 2. 典型应用案例

 案例1：某化工企业盐酸稀释过程流量控制

- 工况：盐酸浓度37%，温度50℃，管道DN100，压力1.0MPa，流量范围10~50m³/h，要求测量精度±0.5%FS；

- 选型：电磁式盐酸流量计（PFA内衬+钽电极，量程0~60m³/h，输出4~20mA+RS485）；

- 效果：测量精度达标，无腐蚀现象，流量控制稳定，满足稀释工艺要求，维护成本低。

 案例2：某环保公司废水处理盐酸投加计量

- 工况：盐酸浓度10%，温度常温，管道DN50，压力0.6MPa，流量范围5~20m³/h，管道为PVC材质，要求非接触式测量；

- 选型：超声波外夹式盐酸流量计（量程0~30m³/h，精度±1.0%FS，IP67防护）；

- 效果：安装简便，无需断管，无介质接触，避免腐蚀，流量测量稳定，与pH控制系统联动良好。

 八、盐酸流量计的发展趋势

 1. 材料技术升级

- 新型耐腐材料研发：如高性能陶瓷、复合氟材料（如PTFE与金属复合），进一步提升耐温、耐腐性能，适应更高浓度、更高温度的盐酸工况；

- 材料表面改性技术：通过涂层、镀膜等工艺，提高普通材料的耐腐性，降低成本。

 2. 智能化与数字化

- 智能诊断功能：具备自我诊断（如电极腐蚀、密封件老化、流量异常）、故障预警功能，降低维护成本；

- 无线通信技术：支持LoRa、NB-IoT等无线协议，实现远程监控、数据传输，适用于偏远地区或不便布线的场景；

- 边缘计算能力：转换器集成数据处理、分析功能，可与工业互联网平台对接，实现智能化控制。

 3. 测量技术创新

- 多原理融合测量：结合电磁、超声波等多种原理，提高测量精度和稳定性，适应复杂工况；

- 非满管测量技术：研发适用于非满管盐酸的流量计，解决工业现场非满管测量难题；

- 微型化与集成化：针对实验室、小流量场景，研发微型化、集成化流量计，体积小、精度高。

 4. 环保与节能

- 低功耗设计：采用节能电路、太阳能供电等方式，降低能耗；

- 无泄漏设计：优化密封结构，采用无接触式测量，减少盐酸泄漏风险，保护环境。

 九、总结

盐酸流量计作为强腐蚀性介质流量测量的核心设备，其选型、安装、维护直接影响工业生产的安全性、稳定性和经济性。本文从技术原理、结构设计、选型方法、安装维护、应用场景等方面进行了全面解析，核心要点如下：

1. 技术原理：电磁式是工业主流，兼具耐腐性、高精度、低功耗优势；超声波式适合大口径、非接触式场景；容积式适合小流量、高精度计量；

2. 材料选型：核心是“全流程耐腐”，内衬优先选择PTFE/PFA/陶瓷，电极优先选择哈氏合金C-276/钽电极，密封件选择氟橡胶/Kalrez；

3. 选型原则：结合介质特性（浓度、温度、状态）、工艺条件（管径、压力、流量范围）、测量要求（精度、输出信号）综合判断，避免材料不兼容或工况不匹配；

4. 安装维护：严格遵循直管段、满管、接地等要求，定期清洁、校准，及时处理故障，延长设备寿命。

随着材料技术、智能化技术的发展，盐酸流量计将向更高精度、更耐腐、更智能的方向发展，为工业自动化生产提供更可靠的测量解决方案。在实际应用中，需结合具体工况，选择合适类型的流量计，并与厂家密切沟通，确保设备性能满足生产要求。
