液碱流量计详细技术介绍

 一、产品概述

液碱（氢氧化钠，NaOH）作为工业生产中典型的强腐蚀性、高粘度、易结晶介质，广泛应用于化工、冶金、制药、环保等领域的酸碱中和、化工合成、污水处理等工艺环节。液碱流量计是专门针对液碱介质特性设计的流量测量仪表，核心功能是实现对液碱在管道内瞬时流量、累积流量的精准计量与实时监测，为工艺控制、物料核算、安全生产提供关键数据支撑。

与通用型流量计相比，液碱流量计需重点解决强腐蚀性对仪表材质的侵蚀、高粘度导致的流量响应滞后、易结晶造成的测量管路堵塞等技术难题。其设计需兼顾耐腐蚀性、抗粘附性、测量稳定性及维护便捷性，通常采用专用耐碱材质、防结晶结构及适配高粘度介质的测量原理，是液碱输送与处理系统中不可或缺的关键设备。

 二、核心测量原理与分类

液碱流量计的选型需严格匹配液碱的浓度（如30%、50%等）、温度、压力、粘度等工况参数，目前工业上主流的类型及原理如下：

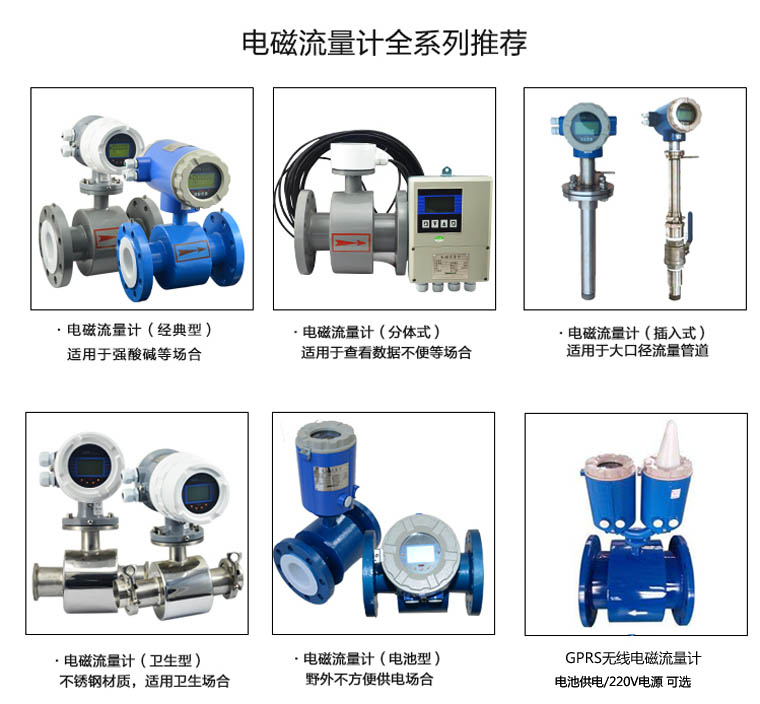

 （一）电磁流量计（首选类型）

 1. 测量原理

基于法拉第电磁感应定律：当导电介质（液碱为强电解质溶液，导电性能良好）在磁场中沿垂直于磁力线方向流动时，介质会切割磁力线并产生感应电动势。感应电动势E的计算公式为：

E = B×L×v×K

其中，B为磁场强度，L为电极间距（测量管内径），v为介质平均流速，K为仪表常数。通过测量感应电动势E，即可间接计算出介质的流速，结合管道截面积得到体积流量。

 2. 适配液碱的核心优势

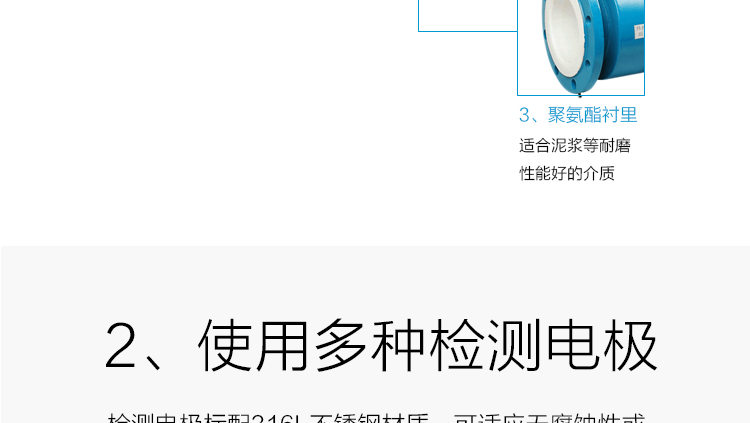

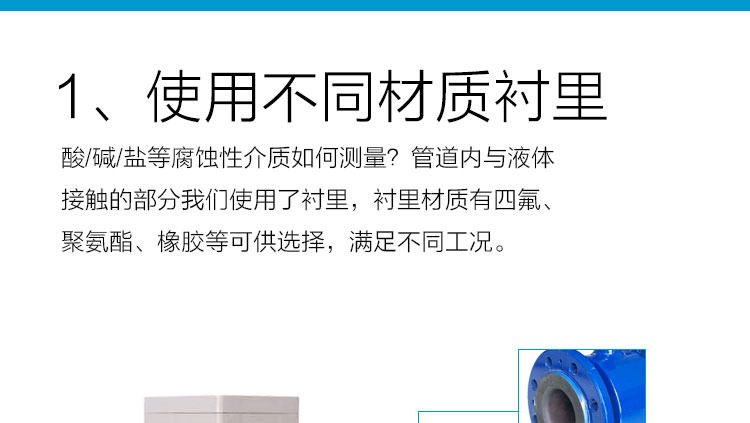

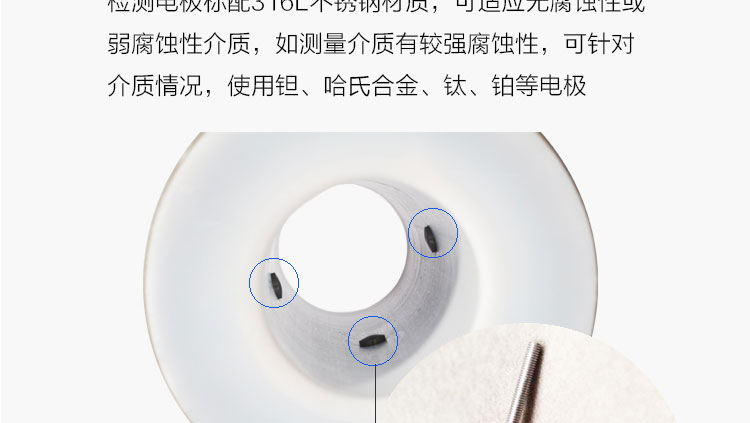

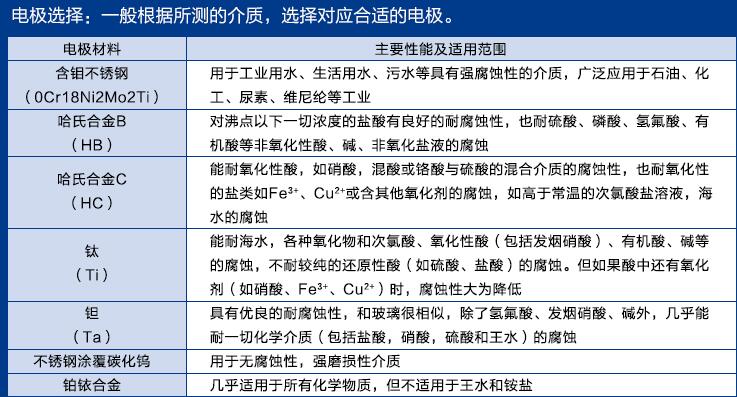

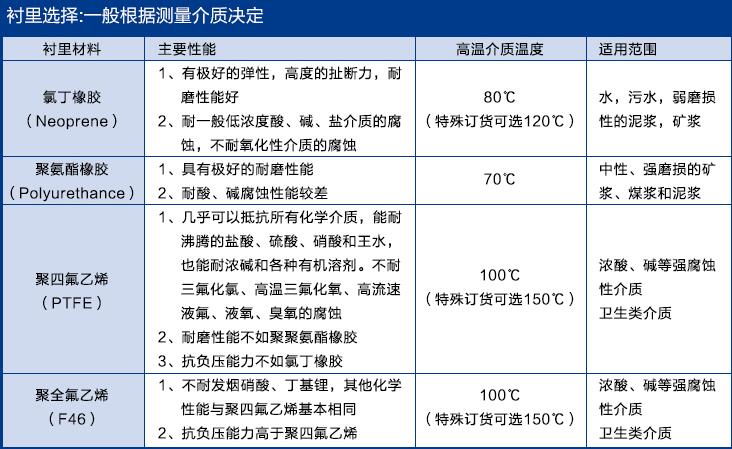

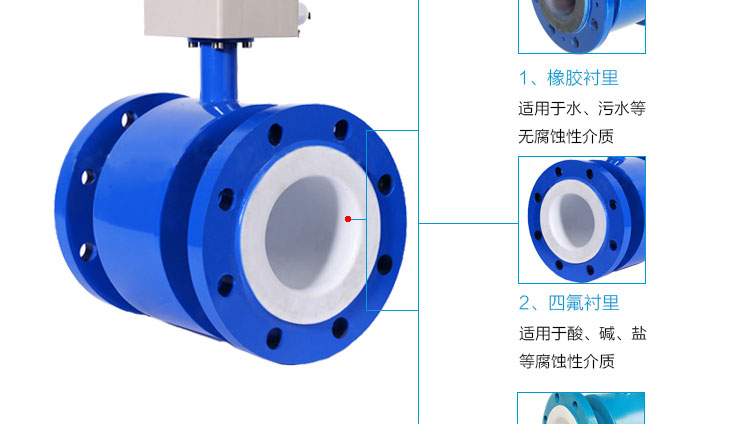

- 耐腐蚀性强：测量管内衬可选用聚四氟乙烯（PTFE）、全氟乙丙烯（FEP）、聚全氟烷氧基（PFA）等氟塑料材质，电极可选用哈氏合金（Hastelloy C）、钛（Ti）、钽（Ta）等耐碱金属，能长期耐受高浓度、高温液碱的腐蚀；

- 无节流部件：测量管内光滑无阻碍，不会因液碱高粘度、易结晶导致堵塞，压力损失极小，适合大流量、高粘度液碱输送；

- 测量精度高：量程比可达1:100，精度等级通常为±0.5%FS~±1.0%FS，不受介质粘度、密度、温度变化的影响（仅需介质导电率≥5μS/cm，满足绝大多数液碱工况）；

- 安装灵活：可水平、垂直、倾斜安装，对前后直管段要求较低（通常前5D后2D，D为管道内径），适配复杂工业现场布局。

 3. 技术参数（液碱专用型）

| 项目 | 指标 |

|------|------|

| 测量范围 | 流速0.1~10m/s，量程比1:100 |

| 精度等级 | ±0.5%FS（标准型）、±0.2%FS（高精度型） |

| 介质温度 | 常规型-20~120℃，高温型-40~200℃（PFA内衬） |

| 介质压力 | 常规型≤1.6MPa，高压型≤4.0MPa（根据管道压力等级定制） |

| 耐腐蚀性 | 内衬PTFE/FEP/PFA，电极哈氏合金C/钛/钽，耐受30%~50%浓度液碱 |

| 导电率要求 | ≥5μS/cm（液碱浓度≥10%时均满足） |

| 输出信号 | 4~20mA DC、脉冲信号、RS485（Modbus协议） |

 （二）科里奥利质量流量计

 1. 测量原理

基于科里奥利力效应：当液碱在振动的U型管（或直管）内流动时，会产生与质量流量成正比的科里奥利力，导致管道振动相位差。通过检测相位差的大小，可直接计算出介质的质量流量，无需依赖介质的密度、粘度等参数修正。

 2. 适配液碱的核心优势

- 直接测量质量流量：液碱浓度、温度变化会导致密度波动，体积流量计需额外补偿，而科里奥利流量计可直接获取质量流量（单位：kg/h、t/h），计量精度不受密度影响，适合物料核算场景；

- 耐腐蚀性适配：测量管可选用哈氏合金、钛合金、钽合金等耐碱材质，密封件选用氟橡胶或PTFE，能耐受强腐蚀液碱；

- 多功能测量：部分型号可同时测量质量流量、体积流量、密度、温度等参数，为液碱浓度监测提供辅助数据（通过密度换算浓度）。

 3. 局限性与适用场景

- 压力损失较大：管道内的振动结构会对高粘度液碱产生一定阻力，不适合大流量、低压力工况；

- 成本较高：价格通常为电磁流量计的2~3倍，适合对计量精度要求极高（如贸易结算）、需要直接测量质量流量的场景；

- 安装要求严格：需避免管道应力传递至仪表本体，前后直管段要求较高（通常前10D后5D），且不适用于易结晶液碱（结晶会附着在振动管内壁，影响振动频率）。

 4. 关键技术参数

| 项目 | 指标 |

|------|------|

| 测量范围 | 质量流量0.01~1000t/h（根据管径定制） |

| 精度等级 | ±0.1%FS~±0.3%FS |

| 介质温度 | -50~200℃ |

| 介质压力 | ≤10MPa（根据材质和管径调整） |

| 耐腐蚀性 | 测量管哈氏合金C276/钛/钽，耐受各种浓度液碱 |

| 粘度适应范围 | 0.1~1000mPa·s（适配高粘度液碱） |

| 输出信号 | 4~20mA DC、脉冲信号、RS485/Profibus |

 （三）超声波流量计（非接触式选型）

 1. 测量原理

分为时差法和多普勒法：

- 时差法：利用超声波在液碱中顺流传播与逆流传播的时间差计算流速，进而得到流量，要求介质纯净、无大量气泡或杂质；

- 多普勒法：通过测量超声波经液碱中悬浮颗粒/气泡反射后的频率偏移计算流速，适合含少量杂质的液碱工况。

 2. 适配液碱的核心优势

- 非接触测量：传感器安装在管道外壁，无需与液碱直接接触，彻底避免腐蚀问题，适合高浓度、强腐蚀性液碱（如50%以上浓液碱）；

- 安装便捷：无需切割管道、停产施工，仅需清理管道外壁后粘贴或夹紧传感器，适合改造项目；

- 无压力损失：不影响管道内介质流动，适合大管径、低流速液碱测量。

 3. 局限性与适用场景

- 测量精度较低：常规精度为±1.0%FS~±2.0%FS，受管道材质（需为碳钢、不锈钢等声波传导性好的材质）、壁厚、介质均匀性影响较大；

- 对介质要求高：时差法要求液碱无气泡、无大量杂质，多普勒法要求介质中含一定量反射体（颗粒或气泡），否则无法准确测量；

- 不适用于小管径：管径通常需≥DN50，小管径测量误差较大。

 4. 关键技术参数

| 项目 | 指标 |

|------|------|

| 测量范围 | 流速0.01~15m/s，管径DN20~DN3000 |

| 精度等级 | ±1.0%FS（时差法）、±1.5%FS（多普勒法） |

| 介质温度 | -40~160℃（根据传感器类型选择） |

| 管道材质 | 碳钢、不锈钢、PVC等（不适合陶瓷、玻璃管道） |

| 安装方式 | 外夹式、插入式（插入式需接触介质，需选用耐碱材质探头） |

| 输出信号 | 4~20mA DC、RS485、脉冲信号 |

 （四）其他类型流量计（辅助选型）

 1. 涡轮流量计

- 原理：液碱推动涡轮旋转，转速与流速成正比，通过磁电感应转换为电信号；

- 优势：测量精度高（±0.2%FS~±0.5%FS）、响应速度快；

- 局限性：涡轮叶片易被液碱腐蚀（需选用钛合金或哈氏合金材质），且易被结晶物或杂质卡滞，仅适合低粘度、纯净的稀液碱（浓度≤20%），且需定期维护。

 2. 容积式流量计（齿轮流量计、椭圆齿轮流量计）

- 原理：通过测量液碱推动齿轮旋转的次数计算体积流量，适合高粘度介质；

- 优势：测量精度高（±0.1%FS~±0.5%FS）、不受粘度变化影响；

- 局限性：齿轮易被液碱腐蚀和结晶堵塞，维护成本高，仅适用于高粘度、纯净的液碱小流量测量（管径≤DN50）。

 三、液碱工况下的关键技术要求

 （一）耐腐蚀性要求

液碱的腐蚀性随浓度、温度升高而显著增强（如50%浓度液碱在80℃时腐蚀性极强），流量计需满足以下材质要求：

- 与液碱直接接触的部件（测量管、电极、探头、密封件）必须选用耐碱材质，优先级：钽合金＞哈氏合金C＞钛合金＞PTFE/FEP/PFA；

- 非接触部件（外壳、法兰）选用不锈钢304或316L，避免环境中碱雾腐蚀；

- 密封件选用氟橡胶（Viton）或PTFE，禁止使用普通橡胶（易被液碱溶胀、老化）。

 （二）防结晶与抗粘附要求

液碱（尤其是浓度≥40%的液碱）在温度低于12℃时易结晶（NaOH结晶温度约12.3℃），结晶会导致测量管路堵塞、传感器失效，需采取以下设计：

- 测量管内无死角、无节流部件（优先选电磁流量计、超声波流量计），避免结晶物堆积；

- 可选用带伴热装置的流量计，通过电伴热或蒸汽伴热维持测量管内液碱温度在结晶温度以上（通常≥20℃）；

- 内衬材质选用表面光滑的PFA或FEP，减少液碱粘附，降低结晶概率。

 （三）高粘度适配要求

液碱粘度随浓度升高、温度降低而增大（如50%液碱在20℃时粘度约50mPa·s，接近机油粘度），需满足：

- 测量原理无粘度依赖：电磁流量计、科里奥利流量计不受粘度影响，优先选用；

- 降低流阻设计：测量管内径与管道内径一致，避免突然缩径或扩径，减少粘度导致的压力损失；

- 量程下限适配：高粘度液碱流速较低，需选择量程下限≤0.1m/s的流量计，确保低流速下的测量精度。

 （四）防爆与防护要求

工业液碱存储和输送场景多为防爆区域（如化工车间），流量计需满足：

- 防爆等级：Ex d IIB T4或Ex ia IIB T4（根据现场危险区域划分选择隔爆型或本质安全型）；

- 防护等级：IP65（室内）或IP67（室外、潮湿环境），避免雨水、碱雾侵入仪表内部；

- 电源要求：本质安全型仪表需搭配安全栅供电，确保防爆安全性。

 四、选型步骤与注意事项

 （一）选型步骤

1. 明确工况参数

   - 介质参数：液碱浓度（如30%、50%）、温度（常温/高温，如25℃/80℃）、粘度（20℃时的粘度值）、导电率（浓度≥10%时通常≥100μS/cm）；

   - 工艺参数：管道管径（DN25~DN600）、工作压力（如0.6MPa、1.6MPa）、流量范围（瞬时流量、累积流量需求）、安装方式（水平/垂直/倾斜）；

   - 环境参数：防爆等级（如Zone 1/Zone 2）、防护要求（室内/室外）、电源条件（220V AC/24V DC）；

   - 精度要求：计量精度等级（如±0.5%、±1.0%）、是否用于贸易结算（需选择精度≥±0.2%的科里奥利流量计）。

2. 原理筛选

   - 优先选择电磁流量计：适用于绝大多数液碱工况（浓度10%~50%、温度≤120℃、管径DN25~DN600），兼顾精度、耐腐蚀性和维护便捷性；

   - 贸易结算场景选择科里奥利质量流量计：直接测量质量流量，精度高，不受浓度、温度变化影响；

   - 改造项目或强腐蚀浓液碱选择外夹式超声波流量计：非接触测量，无需停产安装，避免腐蚀风险；

   - 小流量、高粘度稀液碱可选择齿轮流量计：精度高，但需定期维护。

3. 材质确认

   - 根据液碱浓度和温度确定接触材质：

     - 稀液碱（浓度≤30%）：内衬PTFE、电极哈氏合金C；

     - 浓液碱（浓度＞30%）或高温液碱（温度＞80℃）：内衬PFA、电极钽合金或钛合金；

     - 密封件：氟橡胶或PTFE，禁止使用丁腈橡胶、天然橡胶。

4. 参数匹配

   - 量程匹配：正常工作流量应在流量计量程的30%~80%之间，避免低量程下的测量误差；

   - 压力温度匹配：流量计的额定压力、温度需高于工况实际值（预留10%~20%余量）；

   - 安装条件匹配：确认现场直管段长度、安装空间、防爆要求，选择对应的流量计型号（如一体化型、分体式型）。

 （二）选型注意事项

1. 避免选用不适配原理：如转子流量计（易腐蚀、易堵塞）、孔板流量计（节流部件易结晶、压力损失大）、涡街流量计（对粘度敏感，低流速测量精度差）；

2. 材质不可替代：严禁用普通不锈钢（如304、316L）直接接触液碱，必须选用专用耐碱材质，否则会导致仪表快速腐蚀失效；

3. 考虑结晶防护：对于低温工况（环境温度＜15℃），需选择带伴热装置的流量计，或在管道上加装伴热套，避免液碱结晶；

4. 分体式安装场景：当现场环境温度过高（＞120℃）或电磁干扰严重（如靠近变频器、电机），电磁流量计可选择分体式（传感器与转换器分离安装，距离≤10m），提高测量稳定性；

5. 校准需求：用于贸易结算或重要工艺控制的流量计，需选择支持在线校准或易于拆卸校准的型号（如科里奥利流量计支持现场验证）。

 五、安装、调试与维护

 （一）安装要求

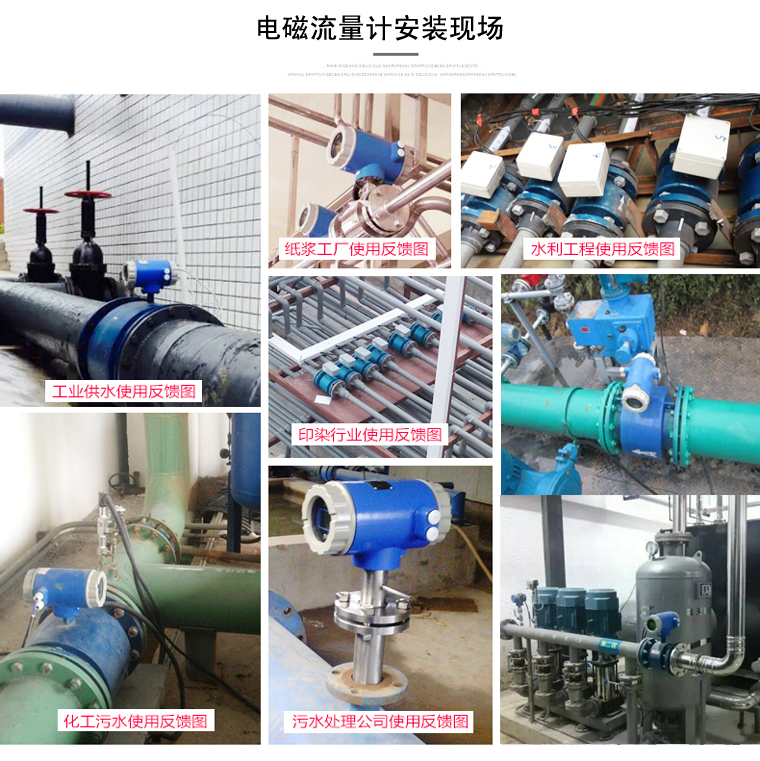

 1. 电磁流量计安装

- 安装位置：选择管道中介质满管的位置（避免垂直安装时介质不满管），远离泵、阀门等扰动源，前后直管段满足前5D后2D（D为管道内径），若无法满足，可安装流动调整器；

- 电极方向：水平安装时，电极应在水平方向（避免沉淀物或气泡附着在电极上）；垂直安装时，介质应自下而上流动（确保满管）；

- 接地要求：传感器需单独接地（接地电阻≤10Ω），若管道为绝缘材质（如PVC），需在传感器前后安装接地环，确保介质接地；

- 伴热安装：低温工况下，伴热装置与传感器保持5~10cm距离，避免高温直接烘烤仪表，伴热温度控制在20~50℃。

 2. 科里奥利质量流量计安装

- 安装位置：优先水平安装，传感器应固定牢固，避免管道振动传递至仪表；垂直安装时，介质自下而上流动（确保测量管内充满介质）；

- 直管段要求：前后直管段至少满足前10D后5D，避免节流元件、弯头直接靠近仪表；

- 排气与排液：在仪表上游安装排气阀（避免介质中气泡影响测量），下游安装排液阀（便于维护时排空介质）。

 3. 超声波流量计安装

- 管道要求：管道外壁需清洁、无锈蚀、无涂层（若有涂层需打磨去除），管道材质为碳钢、不锈钢等声波传导性好的材质，壁厚均匀（≤20mm）；

- 安装间距：根据管径和传感器类型（V型、Z型）确定传感器安装距离，确保超声波能有效穿透管道和介质；

- 环境要求：传感器安装位置避免阳光直射、雨水冲刷，远离强电磁干扰源。

 （二）调试流程

1. 通电前检查：确认电源电压、接线方式正确（如4~20mA信号接线、通讯线接线），接地良好，传感器与管道连接紧固、无泄漏；

2. 参数设置：根据工况参数设置仪表常数（如管道内径、材质、介质密度）、量程范围、单位（m³/h、kg/h）、输出信号类型（4~20mA、RS485）；

3. 零点校准：在管道内介质静止（满管）状态下，进行零点校准，消除零点漂移；

4. 流量验证：通过标准流量计对比、称重法或容积法验证测量精度，若误差超出允许范围，调整仪表参数（如量程修正、流速系数）；

5. 通讯测试：若需远程监控，测试RS485通讯连接，确保流量数据能准确上传至PLC、DCS系统。

 （三）日常维护与故障处理

 1. 日常维护

- 定期清洁：每周清洁传感器外壳和管道外壁，避免碱雾、灰尘堆积；每月检查电极（电磁流量计）或测量管（科里奥利流量计）是否有结晶、粘附，若有则用清水或稀盐酸（浓度≤5%）清洗（清洗前需断电、排空介质）；

- 定期校准：每年进行一次校准（贸易结算用仪表每6个月一次），可采用在线校准或送第三方检测机构校准；

- 伴热检查：低温季节每日检查伴热装置工作状态，确保温度稳定在设定范围，避免结晶；

- 密封检查：每季度检查法兰密封面、接线盒密封，若有泄漏或老化，及时更换密封件。

 2. 常见故障处理

| 故障现象 | 可能原因 | 处理方法 |

|----------|----------|----------|

| 无流量显示但介质流动 | 电源故障、接线错误、传感器未接地、介质未充满管道 | 检查电源和接线；确保传感器接地良好；调整安装位置确保满管；检查排气阀是否打开排气 |

| 测量误差过大 | 量程设置不当、零点漂移、电极/测量管污染、直管段不足 | 重新设置量程；进行零点校准；清洗电极/测量管；加装流动调整器或调整安装位置 |

| 仪表显示波动大 | 介质中含气泡、泵振动影响、电磁干扰 | 安装排气阀；加装减震器；远离干扰源；采用屏蔽线接线 |

| 仪表腐蚀损坏 | 接触材质选错、密封件老化 | 更换适配的耐碱材质部件；更换氟橡胶/PTFE密封件 |

| 流量显示为零但介质流动（电磁流量计） | 电极短路、介质导电率不足 | 检查电极是否结晶短路，清洗电极；确认介质浓度≥10%（导电率≥5μS/cm） |

 六、、发展趋势与技术创新

 （一）智能化升级

- 物联网（IoT）集成：新型液碱流量计支持5G、LoRa等无线通讯协议，可实现远程监控、数据上传至云平台，便于工厂数字化管理；

- 自诊断功能：具备电极污染检测、结晶预警、故障自诊断等功能，实时提醒用户维护，减少停机时间；

- 智能校准：支持远程零点校准、在线精度验证，无需拆卸仪表，提高维护效率。

 （二）材质与结构创新

- 耐蚀材质升级：开发新型复合氟塑料内衬（如PTFE-PFA复合材质），提高耐高温、耐高压性能；研发新型耐碱合金（如哈氏合金C-22、钽钨合金），延长使用寿命；

- 防结晶结构优化：设计带自动清洗功能的传感器（如电极自动刮洗装置），避免结晶物附着；采用一体化伴热结构，精准控制测量管温度，防止结晶。

 （三）测量原理优化

- 多参数融合测量：电磁流量计集成温度、压力、密度测量功能，可直接计算液碱浓度，无需额外安装浓度计；

- 微流量测量技术：开发适用于小流量液碱（≤0.1m³/h）的微型电磁流量计、科里奥利流量计，满足实验室、小试装置的测量需求；

- 抗干扰技术提升：采用数字信号处理（DSP）技术，增强仪表抗电磁干扰、抗振动能力，适应复杂工业环境。

 （四）绿色节能设计

- 低功耗设计：采用锂电池供电（续航≥5年），适合无外接电源的偏远场景；

- 低压力损失结构：优化测量管流道设计，进一步降低压力损失，减少泵组能耗；

- 环保材质：选用可回收、低污染的材质，符合工业绿色发展趋势。

 总结

液碱流量计的选择核心是“适配介质特性、满足工艺需求”，需重点关注耐腐蚀性、防结晶、高粘度适配三大关键技术点。电磁流量计因综合性能优异，成为绝大多数液碱工况的首选；科里奥利质量流量计适合高精度计量场景；超声波流量计适合改造项目和强腐蚀浓液碱工况。

在实际应用中，需严格按照工况参数筛选型号，规范安装与维护，确保仪表长期稳定运行。随着工业自动化、数字化的发展，液碱流量计正朝着智能化、耐蚀化、多功能化方向发展，将为液碱相关行业的工艺优化、节能降耗提供更有力的技术支撑。
