化工污水流量计详细技术介绍

 一、概述

化工污水流量计是工业自动化测量领域中针对化工行业污水介质设计的专用流量计量仪表，主要用于连续测量化工生产过程中各类污水（含酸碱废液、含固悬浮物污水、高粘度有机污水等）的体积流量或质量流量。化工污水具有成分复杂、腐蚀性强、含固量波动大、粘度变化范围广、温度压力不稳定等特性，因此该类流量计需具备抗腐蚀、抗堵塞、抗干扰、测量精度稳定等核心技术特点。

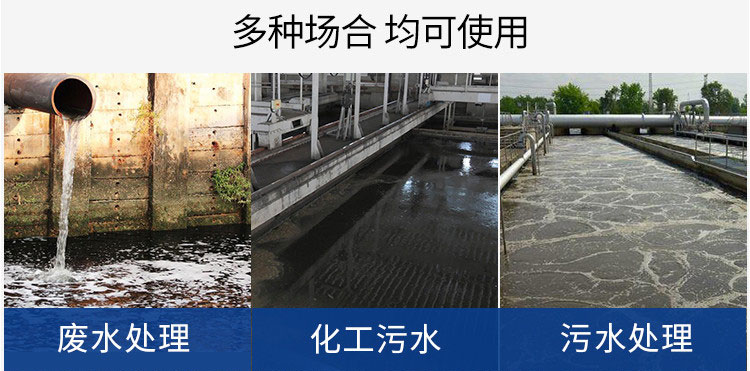

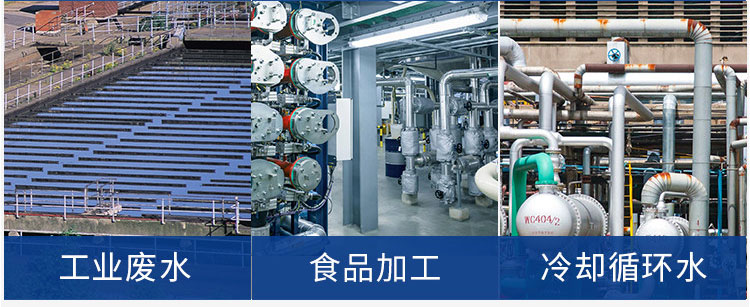

在化工生产中，污水流量计不仅是工艺参数监控的关键设备（如反应釜废水排放计量、污水处理单元进排液流量控制），也是环保合规监测的核心仪表（如工业污水排放总量统计、环保税核算依据），广泛应用于石油化工、煤化工、精细化工、制药化工、印染化工、冶金化工等行业的污水处理系统、工艺废水循环系统及环保排放监测系统。其测量数据的准确性直接关系到生产工艺优化、能耗控制及环保达标，是化工行业实现绿色生产与智能制造的重要基础装备。

 二、核心工作原理与分类

化工污水流量计的设计需适配污水介质的复杂特性，主流类型根据工作原理可分为以下6类，各类原理及适用场景具有显著差异：

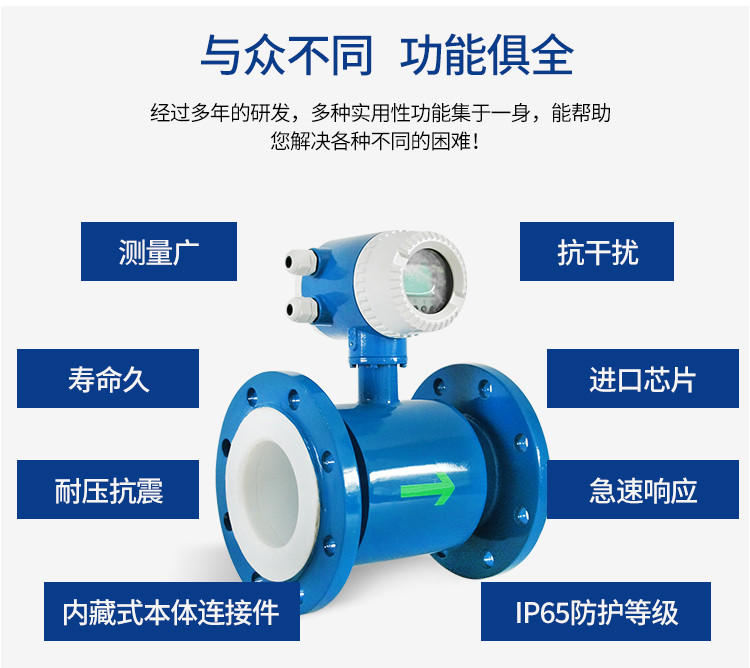

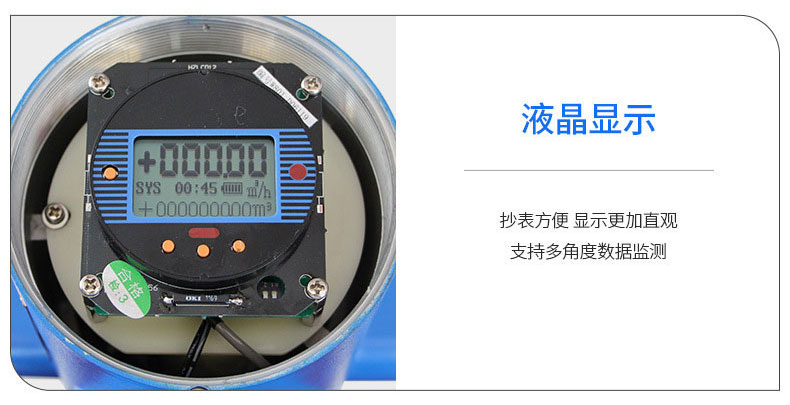

 （一）电磁流量计（EMF）

 1. 工作原理

基于电磁感应定律（法拉第电磁感应定律）：当导电的化工污水以一定速度垂直穿过恒定磁场时，污水作为导体切割磁力线，在磁场垂直方向的两个电极上会产生感应电动势。感应电动势E的计算公式为：E=k·B·D·v，其中k为仪表常数，B为磁感应强度，D为测量管内径，v为污水平均流速。通过测量感应电动势E，可间接计算出污水流速v，再结合测量管横截面积S，得到体积流量Q（Q=S·v）。

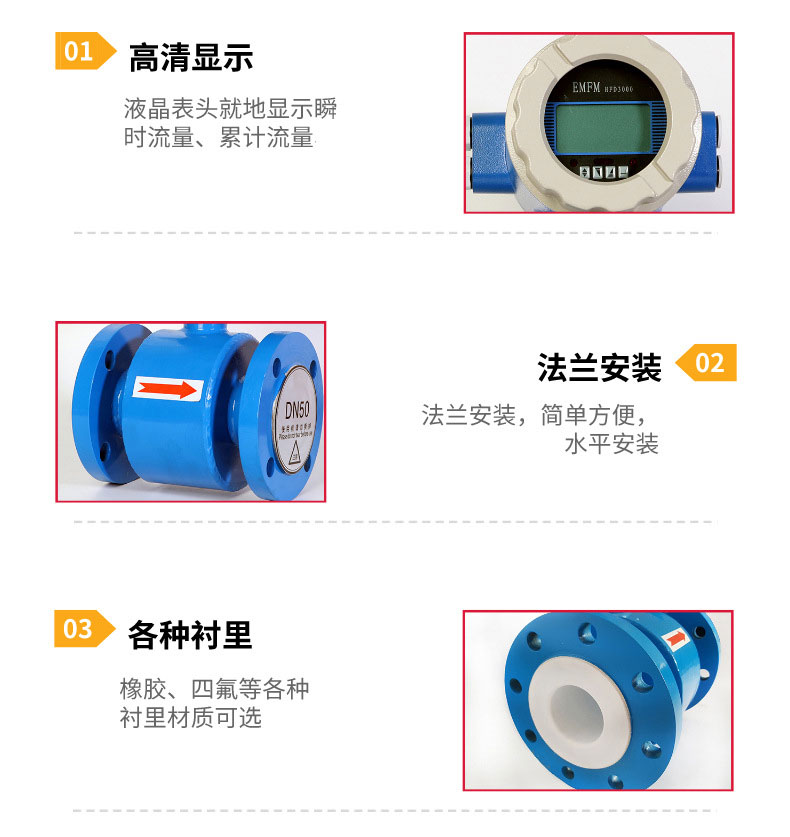

电磁流量计的磁场生成方式分为直流磁场、交流磁场及脉冲磁场，目前工业主流为低频矩形波脉冲磁场，可有效抑制极化干扰和电磁干扰，提升测量稳定性。电极材质需根据污水腐蚀性选择（如哈氏合金、钛合金、铂金等），衬里材质则需具备耐腐蚀、耐磨、防粘附特性（如PTFE、PFA、聚氨酯等）。

 2. 技术特点

- 优点：测量不受污水密度、粘度、温度、压力变化影响，仅与流速相关；管道内无运动部件，无压损，不易堵塞，适配含固悬浮物污水（如泥浆、矿渣废水）；测量范围宽（流速范围通常为0.1~10m/s），精度高（±0.5%~±1.0%FS）；可测量正反流向流量，支持双向计量；衬里和电极材质选择多样，抗腐蚀能力强，适配酸碱盐等腐蚀性污水。

- 缺点：仅适用于导电介质（电导率≥5μS/cm），无法测量纯水、油类等非导电污水；安装要求较高，需保证前后直管段（通常前10D后5D，D为管径），且传感器需满管安装，避免空管影响测量；易受外部电磁干扰，需远离变频器、电机等强电磁设备；价格相对较高，尤其是大口径（DN≥500）仪表成本较高。

 3. 适用场景

适用于电导率≥5μS/cm的各类化工污水，如酸碱废液（硫酸废水、氢氧化钠废水）、含固污水（造纸黑液、冶金废渣废水）、高粘度污水（印染废水、化工粘稠废液）、盐溶液污水（氯碱工业废水）等，尤其适合对压损敏感、含杂质较多的污水流量测量。

 （二）超声波流量计（USF）

 1. 工作原理

利用超声波在流体中的传播特性实现流量测量，根据测量方式可分为传播速度差法（时差法）、多普勒法、波束偏移法等，化工污水测量中以时差法和多普勒法为主。

- 时差法：超声波在顺流方向传播速度与逆流方向传播速度存在差值，该差值与流体流速成正比。通过测量顺流传播时间t1和逆流传播时间t2，计算流速v=（D·Δt）/（2·t1·t2）（D为测量管内径，Δt=t2-t1），进而得到流量。时差法适用于清洁或含少量杂质的污水，测量精度较高。

- 多普勒法：利用超声波照射污水中的悬浮颗粒或气泡，通过接收反射波的多普勒频移计算流速（频移量与颗粒运动速度成正比）。多普勒法对污水含固量有一定要求（通常需含≥100ppm、粒径≥10μm的悬浮颗粒），适用于含大量杂质、气泡的污水，如泥浆、曝气废水等。

超声波流量计按安装方式可分为管道式、夹装式（外贴式）、插入式，其中夹装式无需破坏管道，安装维护便捷，适用于大口径管道或无法停水安装的场景；插入式测量精度高于夹装式，适用于中大型管径；管道式精度最高，适用于中小管径及高精度测量需求。

 2. 技术特点

- 优点：非接触式测量（夹装式、插入式），不与污水直接接触，无腐蚀、堵塞风险，适配强腐蚀性、高粘度、含固量极高的污水；安装便捷，无需切断管道，不影响生产运行；测量范围宽，管径适配范围大（DN15~DN6000）；无压损，节能效果显著；可测量导电与非导电污水，适用介质范围广；部分型号支持非满管测量，适配污水液位波动较大的场景。

- 缺点：测量精度受污水介质均匀性、含固量、气泡含量影响较大，多普勒法在污水过于清洁时易出现信号丢失；受管道材质、壁厚、结垢影响，夹装式需保证管道内壁光滑、无严重结垢；安装时需保证传感器与管道耦合良好，避免声波衰减；易受环境噪声干扰（如管道振动、外部声波），在复杂工况下稳定性需优化；低温环境（＜-20℃）下超声波传播特性变化，可能影响测量精度。

 3. 适用场景

适用于各类化工污水，尤其适合强腐蚀性污水（如氟化物废水、强酸强碱废液）、含固量极高的污水（如煤泥水、化工废渣废水）、大口径管道污水（如污水处理厂总排口、化工园区污水管网）及无法停水安装的场景。时差法适用于清洁或低含固污水（含固量＜1%），多普勒法适用于高含固污水（含固量＞1%）或含气泡污水。

 （三）涡街流量计（VFM）

 1. 工作原理

基于卡门涡街原理：当流体流经管道内的柱状旋涡发生体时，会在发生体两侧交替产生旋转方向相反的旋涡（卡门涡街）。旋涡的脱落频率f与流体流速v成正比，满足公式f=St·v/d（St为斯特劳哈尔数，与发生体形状相关，为常数；d为发生体特征尺寸）。通过测量旋涡脱落频率，可计算出流速v，进而得到流量Q。

化工污水用涡街流量计的发生体通常采用三角形、梯形或柱形，材质需具备耐腐蚀、耐磨特性（如不锈钢、哈氏合金）；检测器分为压电式和电容式，压电式通过检测旋涡产生的压力波动输出电信号，电容式通过检测旋涡引起的电容变化输出信号，其中压电式响应速度快，适用于中高速流体，电容式抗干扰能力强，适用于低流速或含少量杂质的流体。

 2. 技术特点

- 优点：结构简单，管道内无运动部件，可靠性高，维护成本低；测量精度较高（±0.5%~±1.5%FS），重复性好；压力损失小，节能效果好；适用介质范围广，可测量液体、气体、蒸汽，适配清洁或低含固污水；价格相对亲民，性价比高。

- 缺点：对污水含固量敏感，当含固量＞0.1%或悬浮物粒径＞1mm时，易堵塞发生体或磨损检测器，导致测量失效；测量下限流速较高（通常≥0.3m/s），不适用于低流速污水（如微小流量、缓慢流动的污水）；受污水粘度影响较大，当运动粘度＞10mm²/s时，斯特劳哈尔数会发生变化，需进行粘度修正；安装要求严格，需保证前后直管段（前15D后5D），且避免靠近阀门、弯头等扰动源；抗振动能力较弱，管道振动会导致虚假旋涡信号，影响测量精度。

 3. 适用场景

适用于清洁或低含固量（含固量＜0.1%）、低粘度（运动粘度＜10mm²/s）的化工污水，如化工工艺废水（不含大量杂质的有机废水）、冷却废水（循环冷却水排放污水）、轻度污染的化工污水等，不适用于含大量悬浮物、高粘度或低流速的污水。

 （四）容积式流量计（PDM）

 1. 工作原理

通过测量流体在固定容积的测量腔体内的填充次数来计算流量，即流体推动测量元件（如齿轮、活塞、椭圆齿轮）旋转或往复运动，每次运动对应固定的流体体积（排量），通过计数测量元件的运动次数，得到总流量Q=N·V（N为运动次数，V为单次排量）。

化工污水常用的容积式流量计包括椭圆齿轮流量计、腰轮流量计（罗茨流量计）、活塞式流量计，其中椭圆齿轮流量计应用最广泛。测量元件材质需根据污水腐蚀性选择（如不锈钢、工程塑料、衬氟材质），密封件需具备耐腐蚀、耐磨特性（如氟橡胶、聚四氟乙烯）。

 2. 技术特点

- 优点：测量精度高（±0.1%~±0.5%FS），重复性好，适用于贸易结算或高精度计量场景；测量不受流体密度、粘度、温度变化影响（需在额定粘度范围内）；可测量低流速、小流量污水（最小流量可达0.01m³/h）；安装要求低，无需前后直管段，适配空间受限的场景。

- 缺点：管道内有运动部件，易被污水中的悬浮物、杂质堵塞或磨损，维护成本较高；有一定压损，不适用于对压损敏感的系统；适用介质粘度范围较窄（通常为5~500mm²/s），高粘度污水会导致测量元件卡滞；抗腐蚀能力依赖材质选择，对强腐蚀性污水（如浓酸浓碱）适配性有限；大口径仪表体积大、重量重，价格较高。

 3. 适用场景

适用于清洁、低含固量（含固量＜0.01%）、粘度稳定的化工污水，如精细化工中的有机废水、制药行业的工艺废水、化工溶剂回收污水等，尤其适合小流量、高精度计量场景（如实验室废水排放、小型化工装置污水计量）。

 （五）差压式流量计（DPF）

 1. 工作原理

基于流体力学中的伯努利方程：流体流经节流装置时，流速会发生变化，导致节流装置前后产生压力差（差压），差压与流体流速的平方成正比，通过测量差压可计算流量Q=k·√ΔP（k为流量系数，与节流装置类型、管道直径、流体参数相关；ΔP为前后差压）。

化工污水常用的节流装置包括孔板、文丘里管、喷嘴、V锥流量计等，其中V锥流量计因抗堵塞、适配含固污水的特性，在化工污水测量中应用较多。差压式流量计需配合差压变送器使用，差压变送器将压力差转换为电信号（4~20mA、HART协议），再通过流量计算模块得到实际流量。

 2. 技术特点

- 优点：结构成熟，可靠性高，维护成本低；适用介质范围广，可测量液体、气体、蒸汽，适配各类化工污水（包括高粘度、高含固污水，需选择合适的节流装置）；价格低廉，性价比高，尤其适用于大口径管道；标准化程度高，节流装置可根据国标（GB/T 2624）或国际标准（ISO 5167）设计制造，互换性强。

- 缺点：测量精度受流体参数（密度、粘度）、安装条件影响较大，需进行温度、压力补偿；有一定压损，影响系统能耗；节流装置易结垢、堵塞，尤其孔板的节流孔易被污水中的悬浮物堵塞，需定期清理；测量范围窄（量程比通常为3:1~10:1），不适用于流量波动大的场景；对安装直管段要求较高（如孔板前10D后5D）。

 3. 适用场景

适用于各类化工污水，尤其适合对测量精度要求不高、流量波动小、预算有限的场景。其中V锥流量计适配含固悬浮物污水（如化工废渣废水、泥浆），文丘里管适配高粘度污水，孔板则适用于清洁或低含固污水（如化工工艺废水）。

 （六）科里奥利质量流量计（CMF）

 1. 工作原理

基于科里奥利力效应：流体在振动的管道内流动时，会受到科里奥利力的作用，导致管道产生扭曲变形，扭曲程度与流体的质量流量成正比。通过测量管道的扭曲位移（通常采用电磁传感器），可直接计算出质量流量，无需温度、压力、密度补偿。

化工污水用科里奥利流量计的管道材质需具备耐腐蚀、高强度特性（如不锈钢、哈氏合金），管道结构分为U型、Ω型、直管型，其中U型管抗干扰能力强，直管型压损小、易清洗，适配含少量杂质的污水。

 2. 技术特点

- 优点：直接测量质量流量，测量精度高（±0.1%~±0.3%FS），不受流体密度、粘度、温度、压力变化影响；可同时测量质量流量、体积流量、密度、温度等多个参数，功能丰富；安装要求低，无需前后直管段，适配空间受限的场景；无节流部件，压损小，不易堵塞（直管型）；可测量正反流向流量，支持双向计量。

- 缺点：价格昂贵（是同类体积流量计的3~5倍），尤其是大口径仪表成本极高；对管道振动敏感，易受外部振动干扰；测量范围较窄，不适用于大流量污水（通常最大质量流量≤1000t/h）；含固量较高的污水（含固量＞1%）易磨损管道或导致传感器故障；粘度过高的污水会影响管道振动特性，导致测量误差增大。

 3. 适用场景

适用于对测量精度要求极高（如贸易结算、环保重点监控）、需要直接测量质量流量的化工污水，如高价值化工废液回收、环保达标排放重点监控污水、精细化工工艺污水等，尤其适合流体参数波动大（密度、粘度变化剧烈）的场景。

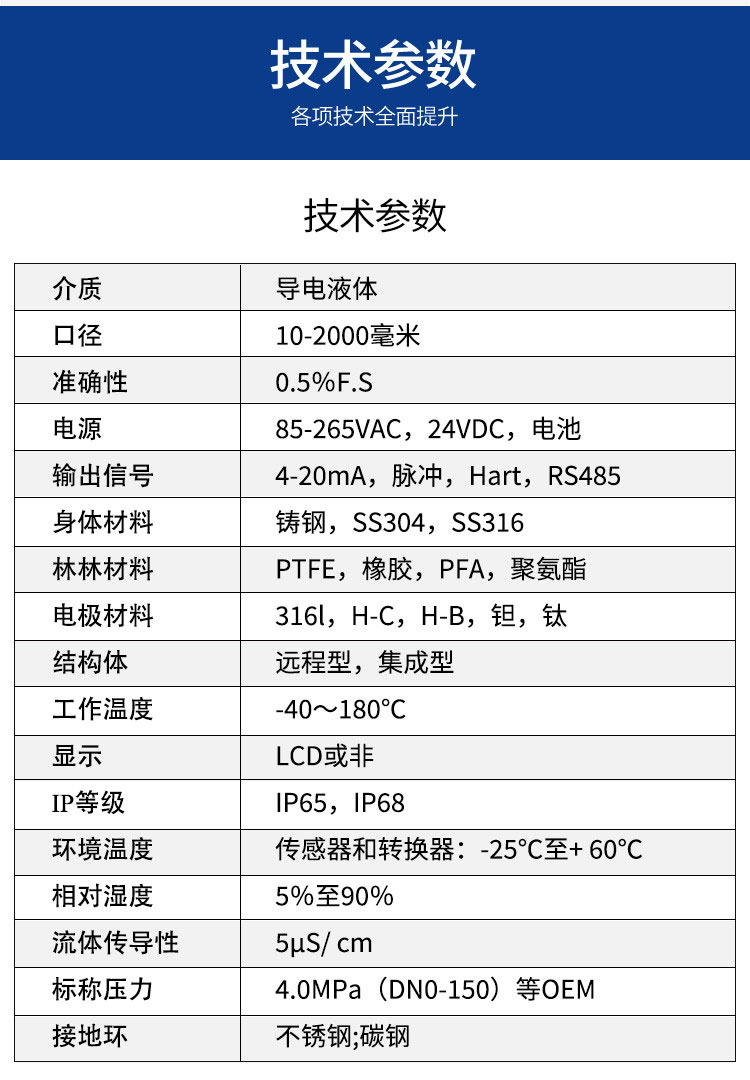

 三、关键技术参数与选型依据

 （一）核心技术参数

 1. 测量范围

- 体积流量范围：通常以流速范围或管径适配范围表示，如电磁流量计流速0.1~10m/s，超声波流量计管径DN15~DN6000，容积式流量计流量0.01~1000m³/h。

- 质量流量范围（仅科里奥利流量计）：通常为0.01~1000t/h，需根据实际污水流量选择合适量程（建议实际流量在量程的30%~80%范围内）。

 2. 测量精度

- 电磁流量计：±0.5%~±1.0%FS

- 超声波流量计：时差法±0.5%~±1.0%FS，多普勒法±1.0%~±2.5%FS

- 涡街流量计：±0.5%~±1.5%FS

- 容积式流量计：±0.1%~±0.5%FS

- 差压式流量计：±1.0%~±2.5%FS

- 科里奥利质量流量计：±0.1%~±0.3%FS

 3. 介质适配参数

- 介质类型：导电/非导电、含固/清洁、腐蚀性/非腐蚀性、高粘度/低粘度。

- 电导率：电磁流量计要求≥5μS/cm，其他类型无要求。

- 含固量：涡街流量计≤0.1%，容积式流量计≤0.01%，多普勒超声波流量计≥1%，电磁流量计≤20%（视衬里材质而定）。

- 粘度：涡街流量计≤10mm²/s，容积式流量计5~500mm²/s，科里奥利流量计≤1000mm²/s。

- 温度范围：常规仪表-20~150℃，高温型可达200~400℃（需选择耐高温材质）。

- 压力范围：常规仪表0.6~4.0MPa，高压型可达10~32MPa（需选择高压结构设计）。

 4. 输出与通讯参数

- 输出信号：4~20mA模拟信号、脉冲信号（频率/脉冲宽度可调）、开关量信号（报警/控制）。

- 通讯协议：HART、Modbus RTU/TCP、Profibus DP、Foundation Fieldbus等，支持远程监控与数据上传。

- 供电电源：AC 220V、DC 24V，部分超声波流量计支持电池供电（适用于无电源场景）。

 5. 结构参数

- 管径范围：DN10~DN6000（不同类型适配范围不同，如容积式流量计最大管径通常为DN300，超声波流量计可达DN6000）。

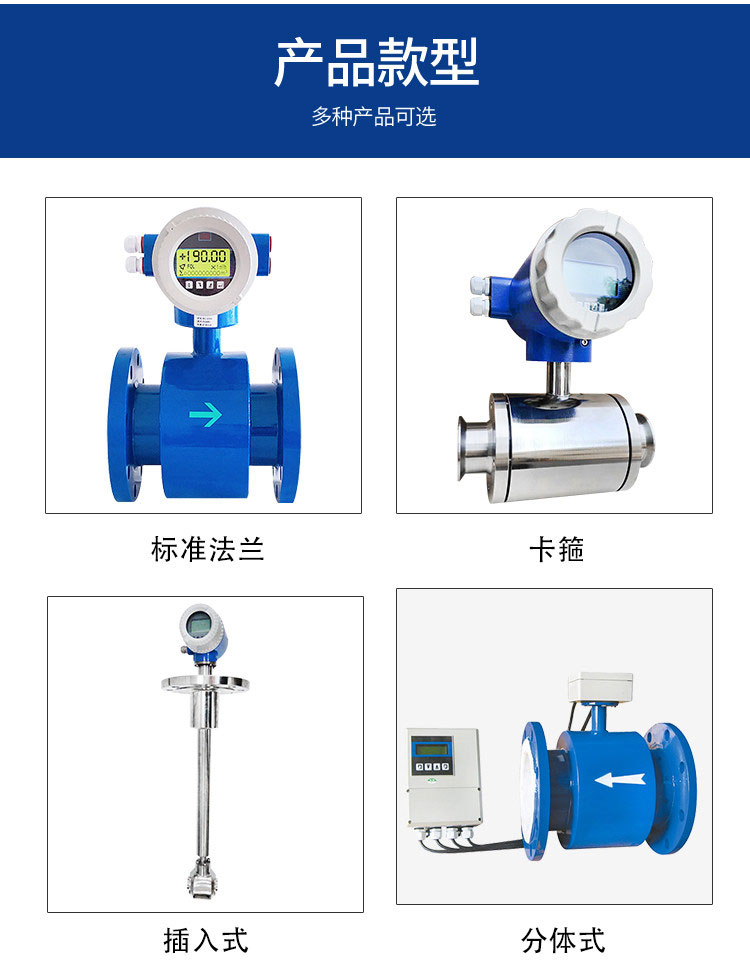

- 安装方式：法兰安装、螺纹安装、夹装安装、插入安装（根据仪表类型和管径选择）。

- 材质：传感器材质（不锈钢、碳钢、哈氏合金等）、电极材质（哈氏合金、钛、铂金等）、衬里/密封材质（PTFE、PFA、氟橡胶等），需根据污水腐蚀性选择。

 （二）选型依据与步骤

化工污水流量计的选型需综合考虑介质特性、工况条件、测量要求、安装环境等因素，避免因选型不当导致测量误差大、仪表损坏或无法使用，具体选型步骤如下：

 1. 明确介质特性

- 腐蚀性：确定污水的pH值（强酸/强碱/中性）、主要腐蚀成分（如氯离子、氟离子、有机溶剂），选择耐腐蚀的传感器材质、电极材质及衬里/密封材质（如强腐蚀污水优先选择铂金电极+PFA衬里）。

- 含固量与颗粒特性：明确污水中悬浮物含量、颗粒粒径及硬度（如含砂污水需选择耐磨衬里，如聚氨酯），含固量＞1%时优先选择电磁流量计、多普勒超声波流量计或V锥差压式流量计，避免选择涡街流量计、容积式流量计。

- 导电性：测量污水电导率，电导率≥5μS/cm时可选择电磁流量计，＜5μS/cm时选择超声波流量计、涡街流量计或容积式流量计。

- 粘度与温度压力：明确污水的运动粘度、工作温度及工作压力，粘度＞10mm²/s时避免选择涡街流量计，高温高压工况需选择对应的高温高压型仪表（如传感器材质选择耐高温合金，结构设计满足高压要求）。

 2. 确定工况条件

- 流量范围：根据实际最大流量、最小流量确定仪表量程，建议最大实际流量为仪表量程的70%~80%，最小实际流量不低于仪表量程的30%，确保测量精度。

- 管道参数：明确管道直径、材质、壁厚（尤其是超声波流量计需根据管道参数选择传感器安装方式），管道是否满管（如非满管需选择支持非满管测量的超声波流量计）。

- 安装环境：考虑安装位置的空间大小（如空间狭小可选择插入式或夹装式仪表）、是否有振动（振动大的场景避免选择涡街流量计、科里奥利流量计）、是否有强电磁干扰（电磁流量计需远离强电磁设备）、环境温度湿度（极端环境需选择防爆、防水型仪表）。

 3. 明确测量要求

- 测量精度：根据用途确定精度要求，贸易结算、环保重点监控需选择高精度仪表（如容积式流量计、科里奥利流量计、电磁流量计），工艺监控可选择中等精度仪表（如超声波流量计、涡街流量计）。

- 测量参数：需测量体积流量还是质量流量（质量流量优先选择科里奥利流量计），是否需要同时测量温度、密度等参数。

- 输出与通讯：是否需要远程监控、数据上传，选择对应的输出信号和通讯协议（如需要接入DCS系统可选择HART或Modbus协议）。

- 环保合规：根据环保要求，选择具备CNAS认证、符合国家环保标准的仪表（如环保排放监测需选择列入《环境保护专用仪器名录》的流量计）。

 4. 综合成本考量

- 购置成本：不同类型流量计价格差异较大，如科里奥利流量计价格最高，差压式、涡街流量计价格较低，需根据预算选择性价比最优的仪表。

- 维护成本：考虑仪表的维护频率、备件成本（如容积式流量计需定期更换密封件，电磁流量计需定期清理电极结垢），选择维护简便、寿命长的仪表。

- 能耗成本：有压损的仪表（如差压式、容积式流量计）会增加泵组能耗，长期运行需考虑能耗成本，对压损敏感的系统优先选择无压损仪表（如电磁流量计、超声波流量计）。

 四、安装与维护技术规范

 （一）安装技术要求

 1. 通用安装原则

- 安装位置：选择污水流动平稳、无涡流、无气泡的管道段，避免安装在阀门、弯头、三通、泵出口等扰动源附近，确保测量精度。

- 直管段要求：大部分流量计需保证前后直管段，具体要求如下：

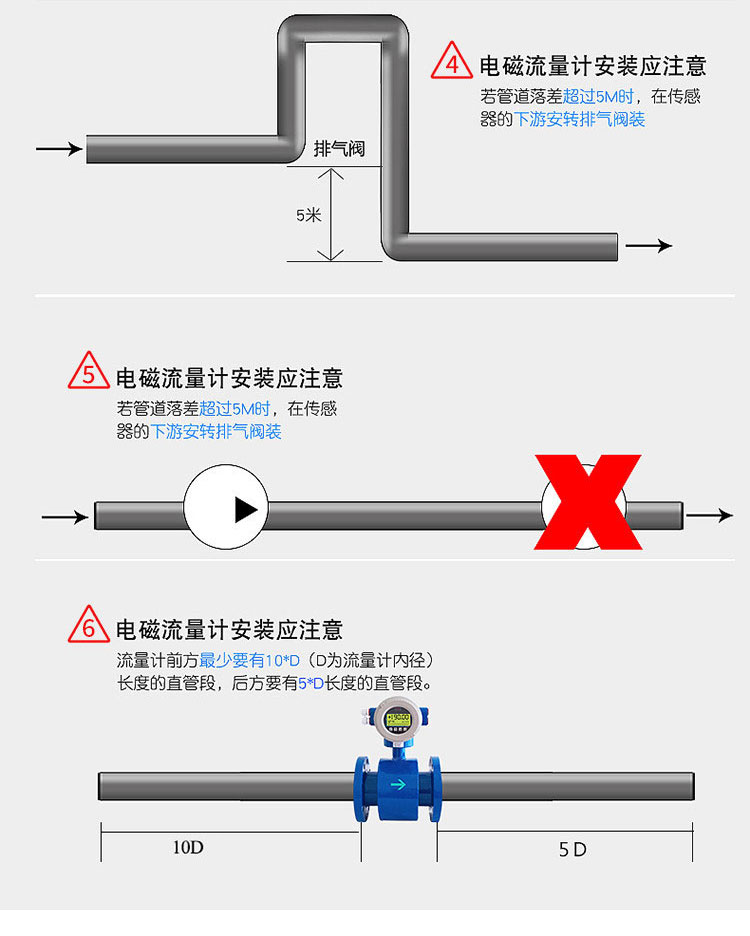

  - 电磁流量计：前10D后5D（D为管径），若安装空间受限，可通过安装流动调整器缩短至前5D后3D。

  - 超声波流量计：时差法前10D后5D，多普勒法前5D后3D，夹装式需保证管道表面平整、无结垢。

  - 涡街流量计：前15D后5D，若靠近阀门需增加直管段长度。

  - 差压式流量计：孔板前10D后5D，文丘里管前5D后3D，V锥流量计前3D后1D。

- 满管安装：电磁流量计、涡街流量计、容积式流量计、差压式流量计均需满管安装，避免空管导致测量失效，可在仪表前安装排气阀，或选择带空管检测功能的仪表。

- 流向与接地：安装时需保证污水流向与仪表标识流向一致，电磁流量计、超声波流量计需可靠接地（接地电阻≤10Ω），避免电磁干扰。

 2. 各类仪表专项安装要求

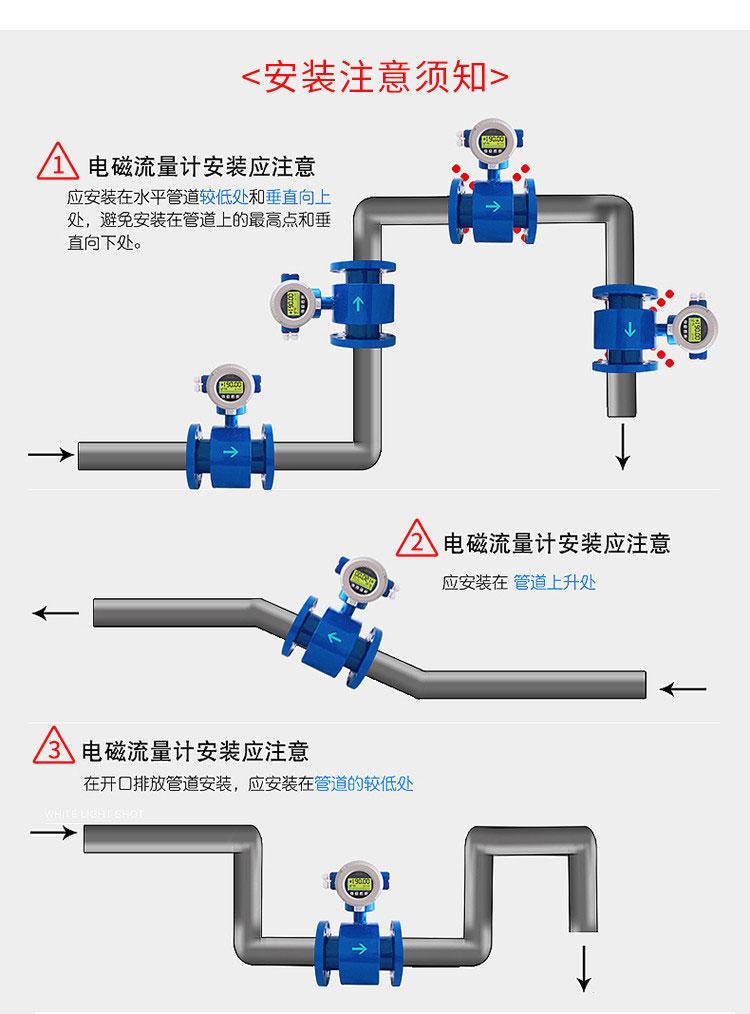

- 电磁流量计：

  - 传感器安装方式可分为水平安装、垂直安装（流体自下而上流动），避免垂直安装时流体自上而下（易产生气泡）。

  - 电极需安装在水平管道的水平方向（避免沉淀物堆积或气泡附着在电极上）。

  - 对于含固量较高的污水，传感器安装位置应便于清理，避免沉淀物堵塞测量管。

- 超声波流量计：

  - 夹装式传感器需与管道表面紧密耦合，涂抹耦合剂（如硅脂），确保无空气间隙，管道表面需清理干净（无锈迹、结垢）。

  - 插入式传感器需通过钻孔工具安装，安装后密封良好，避免污水泄漏。

  - 非满管测量时，需安装液位传感器，结合液位数据修正流量测量结果。

- 涡街流量计：

  - 发生体需正对流体流向，安装时需保证发生体轴线与管道轴线垂直。

  - 避免安装在振动剧烈的管道上，若无法避免，需安装减振装置。

- 容积式流量计：

  - 安装时需保证流体清洁，可在仪表前安装过滤器（过滤精度≤0.1mm），避免杂质进入测量腔。

  - 进出口管道需设置支撑，避免管道重量作用在仪表上，导致法兰密封泄漏。

- 科里奥利质量流量计：

  - 安装时需避免管道振动传递至仪表，仪表两端需安装柔性接头和管道支撑。

  - 直管型仪表可水平或垂直安装，U型管仪表建议垂直安装（便于排液和减少气泡影响）。

 （二）维护与校准规范

 1. 日常维护要点

- 定期检查：每日检查仪表显示是否正常、输出信号是否稳定，有无报警信息（如空管报警、信号丢失报警、腐蚀报警）；每周检查仪表安装法兰、密封件有无泄漏，管道有无振动、结垢；每月检查接地情况、通讯连接是否正常。

- 清洁保养：

  - 电磁流量计：每3~6个月清理电极结垢（可通过仪表自带的清洗功能或拆卸电极清洗），检查衬里是否有磨损、划伤。

  - 超声波流量计：每1~3个月清理传感器探头和管道表面的结垢、污渍，确保声波传输顺畅。

  - 涡街流量计：每6~12个月检查发生体有无磨损、堵塞，清理节流通道内的沉淀物。

  - 容积式流量计：每6个月更换密封件，检查测量元件（齿轮、活塞）有无磨损、卡滞，定期清理过滤器。

- 介质变化应对：当污水成分、温度、压力发生显著变化时，需重新校验仪表参数（如电磁流量计的仪表常数、超声波流量计的流速系数），确保测量精度。

 2. 校准技术要求

- 校准周期：根据仪表类型和使用场景确定，常规仪表校准周期为1~2年，用于环保监测、贸易结算的仪表校准周期为6~12个月，恶劣工况下（强腐蚀、高含固）需缩短至3~6个月。

- 校准方法：

  - 体积流量校准：采用标准体积管法、静态称重法、超声流量计比对法，校准点应覆盖仪表量程的30%、50%、80%，确保各量程段精度达标。

  - 质量流量校准（科里奥利流量计）：采用标准砝码称重法、标准质量流量计比对法，直接校准质量流量精度。

  - 现场校准：对于大口径、无法拆卸的仪表（如超声波流量计、插入式电磁流量计），可采用便携式标准流量计进行现场比对校准，无需拆卸仪表，不影响生产运行。

- 校准记录：校准后需填写校准报告，记录校准日期、校准设备、校准结果、修正参数等信息，并存档备查（尤其是环保监测用仪表，需保留校准记录用于环保核查）。

 3. 常见故障排查

| 故障现象 | 可能原因 | 排查与解决方法 |

|----------|----------|----------------|

| 仪表无显示 | 电源故障（断电、电源适配器损坏）、仪表内部电路故障、接线松动 | 检查电源供电（电压、电流），更换损坏的电源适配器；检查接线端子是否松动，重新紧固；若内部电路故障，联系厂家维修 |

| 测量值偏高/偏低 | 直管段不足、安装位置有涡流、仪表参数设置错误（如管径、量程、仪表常数）、传感器结垢/磨损、介质参数变化 | 调整安装位置，增加直管段或安装流动调整器；重新核对仪表参数，根据实际工况修正；清理传感器结垢，更换磨损的部件；根据介质参数变化重新校准仪表 |

| 输出信号波动大 | 污水含固量、气泡含量波动大、管道振动、电磁干扰、仪表采样频率过低 | 优化工艺工况，减少污水中气泡和悬浮物波动；安装减振装置，远离强电磁设备；提高仪表采样频率，调整信号滤波参数 |

| 空管报警 | 管道未满管、传感器安装位置不当（如水平管道顶部安装）、空管检测参数设置错误 | 调整管道坡度，确保满管流动；重新安装传感器（如水平安装时电极位于水平方向）；修正空管检测阈值和延迟时间 |

| 腐蚀报警/部件损坏 | 材质选择不当（电极、衬里耐腐蚀性不足）、污水腐蚀强度超出仪表耐受范围 | 更换耐腐蚀性更强的材质（如铂金电极、PFA衬里）；对污水进行预处理（如中和、过滤），降低腐蚀强度；缩短维护和校准周期 |

 五、行业应用案例与发展趋势

 （一）典型应用案例

 1. 石油化工行业——含油污水流量测量

- 工况特点：污水含油量高（50~500mg/L）、含固量低（＜0.1%）、腐蚀性中等（pH=6~8）、温度60~80℃、压力0.8MPa，管道直径DN300，流量范围50~500m³/h。

- 选型方案：选择夹装式时差法超声波流量计，传感器材质为不锈钢，耦合剂选用耐高温型，通讯协议为Modbus TCP，接入DCS系统实现远程监控。

- 应用效果：非接触式测量避免油污粘附传感器，无压损降低泵组能耗，测量精度±0.8%FS，满足工艺监控要求，维护周期长（6个月清理一次探头），运行稳定。

 2. 煤化工行业——高含固酸性污水流量测量

- 工况特点：污水含固量10%~15%（煤渣颗粒，粒径≤5mm）、腐蚀性强（pH=2~3，含氯离子）、温度120℃、压力1.2MPa，管道直径DN500，流量范围100~1000m³/h。

- 选型方案：选择电磁流量计，传感器材质为哈氏合金，电极材质为铂金，衬里材质为PFA（耐高温、耐腐蚀），带空管检测和自清洗功能，输出信号4~20mA+HART。

- 应用效果：满管测量无堵塞，耐腐蚀性强，测量精度±0.5%FS，可长期稳定运行，自清洗功能减少人工维护频率，满足污水处理单元进液流量控制需求。

 3. 环保排放监测——化工园区污水总排口流量测量

- 工况特点：污水成分复杂（混合各类化工废水）、含固量＜1%、电导率≥10μS/cm、温度20~40℃、压力0.6MPa，管道直径DN1000，流量范围200~2000m³/h，需满足环保监测精度要求（±1.0%FS），数据上传至环保部门平台。

- 选型方案：选择插入式电磁流量计（安装便捷，无需切断管道），传感器材质为不锈钢，电极材质为钛合金，衬里材质为PTFE，通讯协议支持HJ212（环保专用协议），具备防爆、防水功能（IP68）。

- 应用效果：测量精度达标，数据实时上传环保平台，无压损适合大流量测量，维护简便，通过环保部门认证，满足排污许可要求。

 （二）技术发展趋势

 1. 智能化升级

- 采用物联网（IoT）技术，实现仪表远程监控、故障预警、数据追溯，支持手机APP或云平台访问，提升运维效率。

- 集成AI算法，具备自诊断、自校准、自适应功能，可自动修正介质参数变化带来的误差，识别并过滤干扰信号，提高测量稳定性。

- 增加多参数测量功能，如同时测量流量、温度、压力、pH值、电导率等，为污水处理工艺优化提供全面数据支持。

 2. 材质与结构优化

- 开发新型耐腐蚀、耐磨材质，如陶瓷电极、碳化硅衬里、合金陶瓷复合材料，适配更强腐蚀性、更高含固量的污水工况。

- 优化仪表结构设计，如电磁流量计采用一体化设计（传感器与转换器集成），超声波流量计采用微型化探头，容积式流量计采用无密封结构，减少泄漏风险和维护成本。

 3. 非接触式与无干扰测量技术发展

- 超声波流量计向高精度、抗干扰方向发展，开发自适应增益调节技术、多频超声波技术，提升复杂工况下的信号稳定性，扩大非满管测量范围。

- 研究基于微波、雷达等新型非接触式测量技术，适配极端工况（如高温高压、强辐射、剧毒污水），避免仪表与污水直接接触，提高安全性和可靠性。

 4. 环保与节能导向

- 开发低功耗仪表，采用太阳能、电池供电，适配偏远地区或无电源场景（如化工园区污水管网支线）。

- 优化仪表压损设计，降低系统能耗，符合化工行业绿色低碳发展需求。

- 仪表数据与环保监测平台、智能制造系统深度融合，实现污水排放总量统计、碳足迹核算、工艺能耗优化的一体化管理。

 六、结语

化工污水流量计作为化工行业工艺控制与环保监测的核心装备，其选型、安装与维护直接影响测量数据的准确性和系统运行的稳定性。在实际应用中，需根据污水介质特性（腐蚀性、含固量、导电性、粘度）、工况条件（流量、温度、压力、管道参数）及测量要求（精度、输出、环保合规），综合选择合适类型的流量计，优先考虑抗腐蚀、抗堵塞、维护简便的产品。

随着工业自动化与智能化技术的发展，化工污水流量计正朝着高精度、智能化、环保化方向升级，未来将更加注重多参数集成、远程运维、极端工况适配能力，为化工行业实现绿色生产、智能制造提供更可靠的流量测量解决方案。在使用过程中，需严格遵循安装规范，加强日常维护与校准，确保仪表长期稳定运行，为生产优化和环保达标提供有力保障。
