生活污水流量计详细技术介绍

 一、概述

生活污水流量计是工业自动化仪表领域中针对生活污水（含居民日常生活污水、商业污水及少量轻度工业混合污水）流量测量的专用计量设备，广泛应用于城镇污水处理厂、市政排水管网、小区污水处理系统、环保监测站等场景。其核心功能是实时、准确测量污水的体积流量或质量流量，为污水处理工艺控制、排污总量核算、环保收费、水资源调度等提供关键数据支撑。

生活污水具有成分复杂（含悬浮物、有机物、洗涤剂、毛发等）、腐蚀性较弱（pH值通常在6-9之间）、黏度略高于清水、易产生气泡和沉积等特性，因此生活污水流量计需具备抗堵塞、抗干扰、适应复杂介质工况、长期稳定运行等核心技术特点。与普通工业流量计相比，其结构设计、材质选择、信号处理算法均针对污水介质的特殊性进行了优化，是环保监测与污水处理行业不可或缺的关键仪表。

 二、分类及工作原理

根据测量原理的不同，生活污水流量计主要分为电磁流量计、超声波流量计、容积式流量计、差压式流量计四大类，其中电磁流量计和超声波流量计因适配性强、测量精度高，在生活污水场景中应用最为广泛。以下对各类流量计的工作原理、结构特点进行详细阐述：

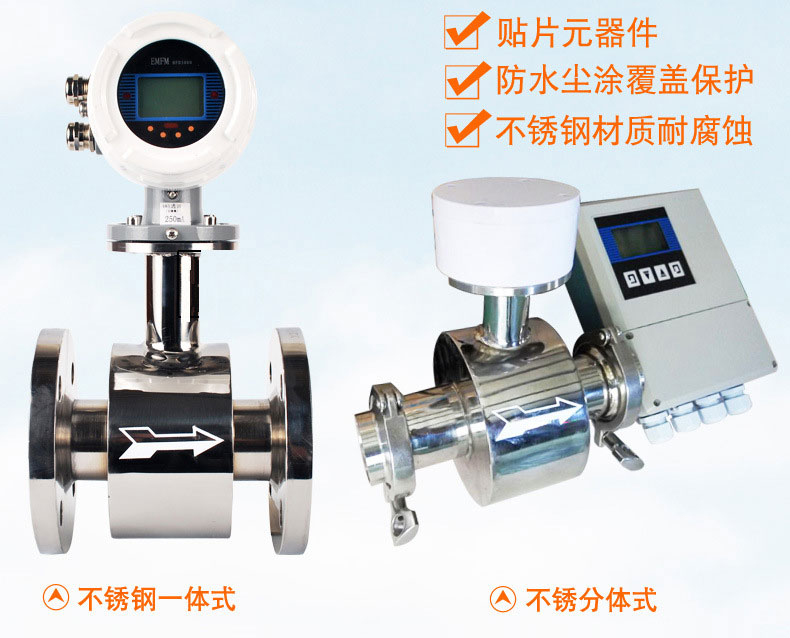

 （一）电磁流量计（Electromagnetic Flow Meter, EMF）

 1. 核心工作原理

基于法拉第电磁感应定律：当导电液体（生活污水导电率通常≥5μS/cm，满足测量要求）以速度v穿过磁感应强度为B的均匀磁场时，液体中的电荷会在洛伦兹力作用下分别向管道两侧的电极移动，形成感应电动势E。其计算公式为：

E = B×L×v×k

其中，L为电极间距（即管道内径），k为仪表常数，v为液体平均流速。通过测量感应电动势E，可间接计算出液体流速v，再结合管道截面积S，最终得到体积流量Q（Q = v×S）。

 2. 结构组成

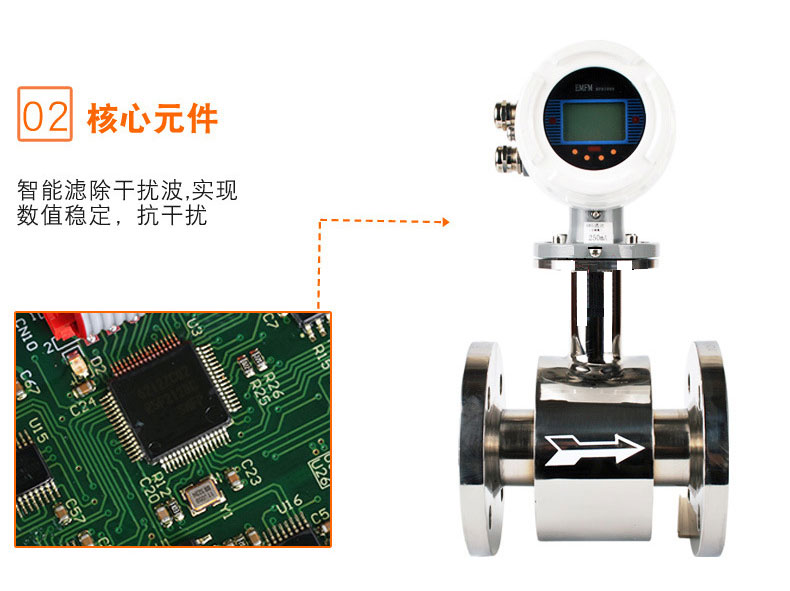

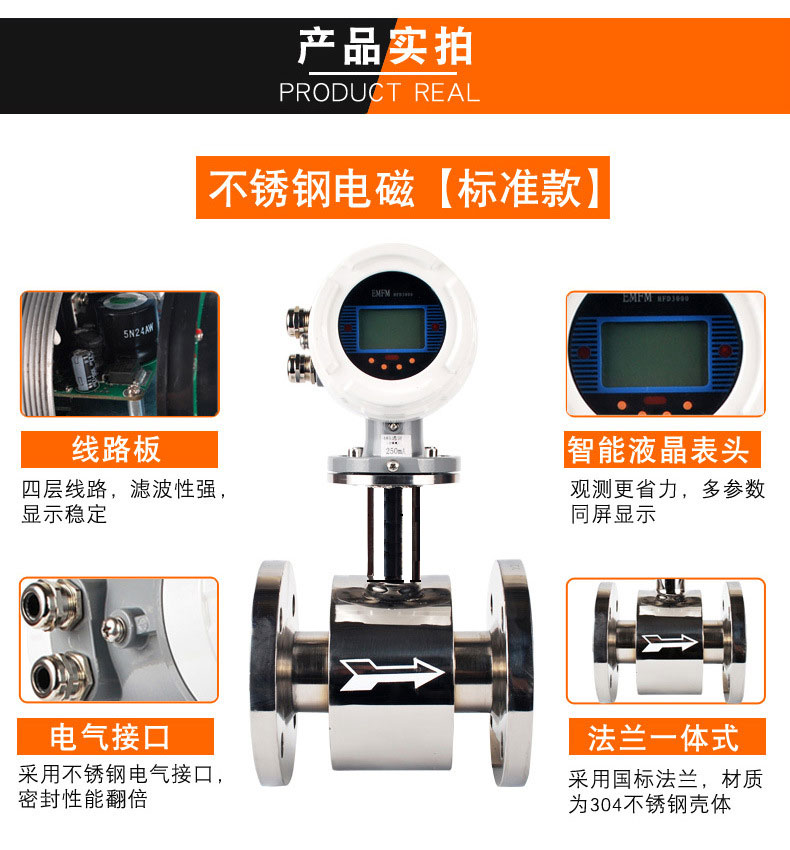

- 传感器：核心部件，包括测量管（绝缘材料制成，如PTFE、PFA、聚氨酯等，防止管壁导电影响测量）、励磁线圈（产生均匀磁场，通常采用双线圈励磁方式，分为交流励磁、直流励磁和低频方波励磁）、电极（安装于测量管内壁，与液体直接接触，材质多为316L不锈钢、哈氏合金C、钛合金等，抗腐蚀且减少极化影响）、接地环（用于消除液体静电和地电位干扰，材质与电极匹配）。

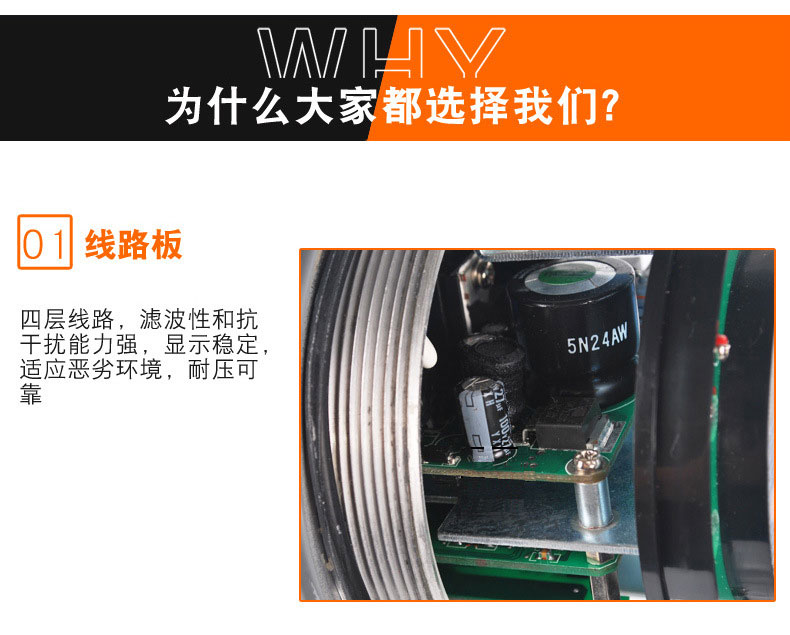

- 转换器：接收传感器的感应电动势信号，通过放大、滤波、A/D转换等处理，计算出流量值，并以数字显示（LCD/LED）、模拟信号输出（4-20mA、0-10V）、数字信号输出（RS485、HART、Modbus、Profibus等）形式传输至控制系统或数据采集设备。部分转换器支持双向流量测量、累积流量统计、故障自诊断等功能。

 3. 技术特点

- 测量不受污水黏度、密度、温度、压力变化影响，仅与流速相关，精度高（±0.2%~±1.0%FS）；

- 管道内无运动部件，无节流元件，压力损失小，不易堵塞，适配含悬浮物、纤维的生活污水；

- 可测量双向流量，量程比宽（通常1:50~1:100），从微小流量到超大流量均能覆盖；

- 测量管内壁采用耐腐蚀、耐磨绝缘材料，使用寿命长；

- 对污水导电率有最低要求（通常≥5μS/cm），不适用于纯水或极低导电率污水。

 （二）超声波流量计（Ultrasonic Flow Meter, UFM）

 1. 核心工作原理

根据测量方式分为时差法、多普勒法两类，其中时差法适用于较清洁的生活污水，多普勒法适用于含大量悬浮物、气泡的污水。

- 时差法：利用超声波在顺流和逆流液体中的传播速度差异计算流速。超声波换能器A向换能器B发射信号（顺流），传播时间为t1；换能器B向换能器A发射信号（逆流），传播时间为t2。顺流时超声波传播速度为c+v（c为超声波在静水中的传播速度，v为液体流速），逆流时为c-v。根据管道长度L和两换能器安装角度θ，可推导流速v = (L×(t2-t1))/(2×t1×t2×cosθ)，进而计算流量。

- 多普勒法：利用多普勒效应，超声波照射到污水中的悬浮物、气泡等颗粒上时发生反射，反射波的频率与入射波频率产生偏移（多普勒频移Δf）。频移量与颗粒运动速度（即液体流速）成正比，通过测量Δf可得到流速v，公式为：Δf = (2×v×f0×cosθ)/c（f0为入射波频率）。

 2. 结构组成

- 换能器：核心检测元件，分为接触式（安装于管道内壁或外壁，与液体直接或间接接触）和非接触式（吸附于管道外壁，无需破坏管道），材质根据工况选择（如压电陶瓷、不锈钢外壳）。换能器数量通常为2个（单声道）或4个（双声道，提高测量精度）。

- 主机（转换器）：接收换能器的信号，进行时差或频移计算，输出流量数据，具备显示、信号传输、参数设置等功能。部分主机支持多声道测量、温度补偿（修正超声波在水中的传播速度）、抗干扰算法优化。

 3. 技术特点

- 非接触式测量（外壁安装型）无需破管，安装维护方便，不影响管道正常运行；

- 管道内无任何部件，无压力损失，彻底避免堵塞，适配高悬浮物、高黏度生活污水；

- 测量范围广，管径适配性强（从DN15到DN6000以上），可用于大口径市政排水管网；

- 多普勒法对污水浊度有一定要求（通常≥5NTU），时差法适用于浊度较低（≤100NTU）的污水；

- 测量精度受管道材质、壁厚、内衬、安装距离影响较大，需严格按照安装规范操作（如保证足够的直管段、正确的安装角度）。

 （三）容积式流量计（Positive Displacement Flow Meter）

 1. 核心工作原理

通过测量污水推动流量计内部固定容积的转子（或活塞）旋转（或往复运动）的次数来计算流量。污水流经仪表时，在压力差作用下驱动转子转动，每转动一周（或一个周期）排出固定体积的液体，通过计数转子的转动次数，即可得到总流量Q = N×V（N为转动次数，V为转子每转排量）。

 2. 常见类型及结构

- 椭圆齿轮流量计：内部有两个相互啮合的椭圆齿轮，污水推动齿轮旋转，每次啮合排出固定容积液体，适用于中低黏度、不含大颗粒杂质的生活污水；

- 腰轮流量计：采用两个对称的腰轮（凸轮形转子），工作原理与椭圆齿轮流量计类似，但抗杂质能力更强，适用于稍脏的污水；

- 活塞式流量计：通过活塞的往复运动排出固定体积液体，精度高，但对杂质敏感，适用于清洁度较高的生活污水。

 3. 技术特点

- 测量精度高（±0.1%~±0.5%FS），重复性好，适用于流量计量与贸易结算；

- 受污水黏度、密度变化影响较小，量程比适中（1:10~1:20）；

- 结构相对复杂，有运动部件，易被污水中的悬浮物、纤维缠绕或磨损，维护成本较高；

- 压力损失较大，不适用于大流量、高黏度或含大量杂质的生活污水。

 （四）差压式流量计（Differential Pressure Flow Meter）

 1. 核心工作原理

基于伯努利方程，利用污水流经节流装置时产生的压力差来计算流量。当污水通过节流元件（如孔板、文丘里管、V锥流量计等）时，流束收缩，流速增加，静压力降低，在节流元件前后形成压力差ΔP。压力差与流量的平方成正比，即Q = K×√ΔP（K为流量系数，与节流元件类型、管道内径、流体工况相关）。

 2. 结构组成

- 节流装置：核心部件，安装于管道内，常见类型包括标准孔板（结构简单、成本低，但压力损失大，易堵塞）、文丘里管（压力损失小，抗堵塞能力强，适用于脏污介质）、V锥流量计（抗干扰、抗堵塞，适用于含悬浮物污水）；

- 差压变送器：测量节流元件前后的压力差，将其转换为标准电信号（4-20mA）；

- 流量计算器：根据差压信号、流体密度、管道参数等计算出实际流量，部分集成温度、压力补偿功能（修正工况变化对测量的影响）。

 3. 技术特点

- 结构成熟、应用广泛，成本相对较低，适配多种管径（DN15~DN1000）；

- 文丘里管、V锥等节流元件抗堵塞能力较强，可用于含少量悬浮物的生活污水；

- 测量精度受节流元件加工精度、安装条件（直管段要求）、流体工况影响较大，通常精度为±0.5%~±2.0%FS；

- 存在一定压力损失，长期使用可能因节流元件磨损或结垢导致精度下降，需定期校准。

 三、关键技术参数

 （一）基本参数

1. 测量范围：

   - 电磁流量计：流速范围通常为0.1~10m/s，对应管径DN10~DN3000，流量范围0.003~7065m³/h；

   - 超声波流量计：时差法流速0.01~15m/s，多普勒法流速0.03~10m/s，管径适配DN15~DN6000+；

   - 容积式流量计：流量范围0.01~1000m³/h，适配小管径（DN15~DN100）；

   - 差压式流量计：流量范围取决于节流元件类型和管径，通常为0.1~10000m³/h。

2. 测量精度：

   - 电磁流量计：±0.2%FS（高精度型）、±0.5%FS（标准型）、±1.0%FS（经济型）；

   - 超声波流量计：时差法±0.3%~±1.0%FS，多普勒法±1.0%~±2.0%FS；

   - 容积式流量计：±0.1%~±0.5%FS；

   - 差压式流量计：±0.5%~±2.0%FS（带温度压力补偿时精度更高）。

3. 量程比：

   - 电磁流量计：1:50~1:100；

   - 超声波流量计：1:30~1:100；

   - 容积式流量计：1:10~1:20；

   - 差压式流量计：1:3~1:10（标准孔板）、1:10~1:20（文丘里管/V锥）。

 （二）介质适配参数

1. 介质温度：

   - 电磁流量计：普通型-20~130℃，高温型-40~200℃；

   - 超声波流量计：接触式-20~150℃，非接触式-40~200℃；

   - 容积式流量计：-10~100℃；

   - 差压式流量计：取决于节流元件和变送器材质，通常-40~200℃。

2. 介质压力：

   - 电磁流量计：DN10~DN100：0.6~4.0MPa，DN150~DN3000：0.6~1.6MPa；

   - 超声波流量计：接触式≤4.0MPa，非接触式取决于管道承压能力；

   - 容积式流量计：0.6~2.5MPa；

   - 差压式流量计：≤6.4MPa（标准型），特殊工况可定制高压型。

3. 介质特性：

   - 导电率（电磁流量计）：≥5μS/cm（普通型）、≥1μS/cm（特殊型）；

   - 浊度（超声波流量计）：时差法≤100NTU，多普勒法≥5NTU；

   - 悬浮物含量：电磁流量计≤10%（体积分数），超声波多普勒法≤30%，容积式流量计≤1%（需过滤），差压式流量计（V锥/文丘里）≤5%。

 （三）输出与供电参数

1. 输出信号：

   - 模拟输出：4-20mA DC（两线制/四线制），负载250~750Ω；

   - 数字输出：RS485（Modbus RTU）、HART、Profibus DP、Profinet、以太网等；

   - 开关输出：2~4路继电器输出（用于流量报警、累积流量脉冲输出）。

2. 供电电源：

   - 交流供电：AC 220V±10%，50/60Hz；

   - 直流供电：DC 24V±10%（两线制电磁流量计通常为DC 12~36V）；

   - 特殊供电：太阳能供电（适用于户外无电源场景）、电池供电（超声波流量计）。

3. 显示功能：

   - 显示内容：瞬时流量（m³/h、L/s）、累积流量（m³）、流速（m/s）、介质温度、故障代码等；

   - 显示方式：LCD背光显示（适应强光/弱光环境）、LED显示（高亮度）。

 四、材质选择

生活污水虽腐蚀性较弱，但含有的有机物、洗涤剂、少量化学物质及悬浮物可能对仪表材质造成磨损、腐蚀，因此材质选择需重点考虑耐腐蚀性、耐磨性和密封性：

 （一）电磁流量计材质

1. 测量管内衬材质：

   - PTFE（聚四氟乙烯）：耐腐蚀性强，适用于多数酸碱污水，工作温度≤120℃，但耐磨性一般；

   - PFA（全氟烷氧基）：性能优于PTFE，耐高温（≤150℃）、耐磨损，适用于腐蚀性较强或高温污水；

   - 聚氨酯：耐磨性极佳，适用于含大量悬浮物、颗粒的污水，工作温度≤80℃；

   - 橡胶（丁腈橡胶、氟橡胶）：弹性好，密封性强，适用于常温、低腐蚀性污水，成本较低。

2. 电极材质：

   - 316L不锈钢：适用于中性、弱腐蚀性污水，性价比高；

   - 哈氏合金C：耐强酸、强碱及氧化性介质，适用于复杂成分污水；

   - 钛合金：耐腐蚀性强，适用于含氯、含氟污水；

   - 钽电极：耐腐蚀性极强，适用于高浓度强酸污水（成本较高）。

3. 外壳材质：

   - 碳钢喷塑：适用于室内、干燥环境；

   - 不锈钢（304/316L）：适用于户外、潮湿或腐蚀性环境。

 （二）超声波流量计材质

1. 换能器材质：

   - 压电陶瓷：核心传感材料，灵敏度高；

   - 外壳材质：316L不锈钢（接触式）、工程塑料（非接触式）；

   - 接触式换能器衬垫：丁腈橡胶、氟橡胶（密封、耐磨）。

2. 主机外壳材质：

   - 工程塑料（ABS）：轻便、成本低，适用于室内；

   - 不锈钢：适用于户外、潮湿环境，抗冲击、耐腐蚀。

 （三）容积式/差压式流量计材质

1. 容积式流量计：

   - 转子/活塞材质：不锈钢（316L）、青铜（适用于常温污水）；

   - 壳体材质：铸铁、不锈钢；

   - 密封件材质：丁腈橡胶、氟橡胶。

2. 差压式流量计：

   - 节流元件材质：不锈钢（316L）、哈氏合金（腐蚀性污水）；

   - 导压管材质：不锈钢（304/316L）；

   - 差压变送器接液材质：316L不锈钢、哈氏合金。

 五、安装与维护

 （一）安装要求

 1. 通用安装原则

- 安装位置需远离强磁场（如电机、变压器）、强振动源、高温热源，避免电磁干扰和环境影响；

- 保证足够的直管段：通常要求上游直管段长度≥10D（D为管道内径），下游直管段长度≥5D（电磁流量计、差压式流量计）；超声波流量计上游≥15D、下游≥5D；容积式流量计对直管段要求较低（上游≥3D、下游≥2D）；

- 安装方向：电磁流量计、超声波流量计可水平、垂直或倾斜安装（垂直安装时流体需自下而上流动，避免管道内积气）；容积式流量计通常水平安装；差压式流量计安装方向需符合节流元件要求（如孔板箭头指向流体流向）；

- 避免负压和气泡：安装位置应避免管道最高点（易积气）、负压区域（可能导致液体汽化），必要时安装排气阀。

 2. 各类流量计专项安装要求

- 电磁流量计：

  - 接地要求：传感器需单独接地（接地电阻≤10Ω），若管道为非金属材质，需在传感器前后安装接地环并接地；

  - 电极安装：电极需水平安装（避免与管道底部沉积物接触），垂直安装时电极应位于水平方向；

  - 避免空管：传感器测量管需充满液体，空管会导致测量失效，可安装空管检测功能。

- 超声波流量计：

  - 非接触式安装：管道表面需清洁、平整，去除锈蚀、涂层（若无法去除，需选择专用耦合剂）；换能器安装间距需根据管径、安装方式（Z法、V法、W法）精确计算；

  - 接触式安装：需在管道上开孔，安装后保证密封，避免漏水；换能器需与管道内壁紧密贴合。

- 差压式流量计：

  - 节流元件安装：需与管道同心，安装偏差≤0.5D；法兰密封面需平整，避免泄漏；

  - 导压管安装：导压管长度≤50m，坡度≥1:10（避免冷凝液积聚）；对于含悬浮物污水，导压管需安装排污阀，定期清洗。

 （二）维护与校准

 1. 日常维护

- 定期清洁仪表外壳、显示屏幕，检查接线是否松动、密封是否良好；

- 电磁流量计：定期检查电极是否结垢（结垢会导致信号减弱），可通过化学清洗（如稀盐酸溶液）或机械清洗去除；检查内衬是否磨损、破损；

- 超声波流量计：清洁换能器表面（非接触式）或检查换能器衬垫（接触式），避免污垢影响信号传输；

- 容积式流量计：定期检查转子磨损情况、密封件老化情况，添加润滑油（部分型号）；

- 差压式流量计：定期清洗节流元件和导压管，避免堵塞；检查差压变送器零点漂移。

 2. 校准周期与方法

- 校准周期：通常为1~2年，用于贸易结算的流量计需每年校准一次；工况恶劣（高悬浮物、高温高压）时，校准周期缩短至6~12个月；

- 校准方法：

  - 现场校准：采用便携式超声波流量计、电磁流量计进行比对校准；或通过标准体积管、静态称重法校准；

  - 实验室校准：将流量计拆卸后送至具备资质的计量机构，使用标准流量装置（如标准表法、静态容积法）进行校准，出具校准证书；

  - 在线校准：部分智能流量计支持HART协议远程校准，或通过内置校准程序进行零点校准。

 六、选型指南

生活污水流量计的选型需综合考虑介质特性、工况参数、安装条件、测量要求等因素，避免因选型不当导致测量精度低、设备损坏或维护成本过高。具体选型步骤如下：

 （一）明确工况参数

1. 介质参数：污水类型（纯生活污水、含工业混合污水）、悬浮物含量、浊度、导电率、pH值、温度、黏度；

2. 管道参数：管径、管道材质（金属/非金属）、管道压力、管道流速范围；

3. 测量要求：测量精度、量程范围、是否需要双向测量、是否需要累积流量、输出信号类型；

4. 安装条件：安装空间、直管段长度、安装方式（水平/垂直/倾斜）、电源供应、环境温度/湿度。

 （二）按场景选型推荐

1. 城镇污水处理厂进水/出水流量测量：

   - 推荐类型：电磁流量计（DN50~DN3000）、超声波多普勒流量计（含大量悬浮物）；

   - 选型理由：测量精度高、抗堵塞、量程比宽，适配大流量、高悬浮物工况，可满足环保监测要求。

2. 小区污水处理系统、小型污水提升泵站：

   - 推荐类型：小型电磁流量计（DN10~DN100）、超声波时差法流量计；

   - 选型理由：安装维护方便、压力损失小，适配小管径、中低流量工况。

3. 市政排水管网大口径流量测量：

   - 推荐类型：非接触式超声波流量计（DN1000~DN6000+）、插入式电磁流量计；

   - 选型理由：无需破管安装、适配超大管径，避免大流量下的压力损失，维护成本低。

4. 污水贸易结算、高精度计量场景：

   - 推荐类型：高精度电磁流量计（±0.2%FS）、容积式流量计（小管径）；

   - 选型理由：测量精度高、重复性好，符合计量认证要求。

5. 含大量气泡、高悬浮物的污水（如化粪池出水）：

   - 推荐类型：超声波多普勒流量计、V锥差压式流量计；

   - 选型理由：多普勒法对气泡、悬浮物不敏感，V锥流量计抗堵塞、抗干扰能力强。

 （三）选型注意事项

1. 避免选用涡轮流量计、涡街流量计等对杂质敏感的仪表（易堵塞、磨损）；

2. 对于导电率＜5μS/cm的污水（如部分农村分散式污水处理出水），不可选用电磁流量计，应选择超声波流量计；

3. 安装空间有限、无法满足直管段要求时，优先选择超声波流量计（对直管段要求相对宽松）或V锥差压式流量计；

4. 户外安装时，选择防护等级≥IP67的仪表，避免雨水、灰尘侵入；

5. 考虑后期维护成本：优先选择结构简单、无运动部件的仪表（如电磁流量计、超声波流量计），减少维护工作量。

 七、应用场景与案例

 （一）典型应用场景

1. 城镇污水处理厂：

   - 进水口流量测量：用于核算污水处理量、优化工艺运行参数（如曝气强度、药剂投加量）；

   - 出水口流量测量：用于环保排放监测，统计达标污水排放量，作为环保收费依据；

   - 回流污泥流量测量：控制污泥回流比，保证处理效果。

2. 市政排水管网：

   - 管网流量监测：实时掌握管网负荷，预警内涝风险，优化排水系统调度；

   - 排污口流量监测：监管企业、小区污水排放量，防止偷排、超排。

3. 小区/商业建筑污水处理系统：

   - 生活污水排放量计量：用于物业管理收费、污水回用系统流量控制。

4. 环保监测站：

   - 污染源排污监测：对工业企业混入生活污水的排放口进行流量计量，结合水质指标核算污染物排放总量。

 （二）实际应用案例

 案例1：某城镇污水处理厂出水流量测量

- 工况参数：管径DN1200，污水温度10~35℃，压力0.3MPa，悬浮物含量≤5%，导电率≥20μS/cm，要求测量精度±0.5%FS，输出4-20mA信号至中控系统；

- 选型：DN1200智能电磁流量计（内衬PFA，电极材质316L，防护等级IP68，HART通讯）；

- 应用效果：安装于出水口明渠后直管段，测量稳定，精度满足环保监测要求，累积流量数据可远程上传至环保部门平台，无堵塞、无故障运行3年以上。

 案例2：某市政排水管网大口径流量监测

- 工况参数：管径DN3000，管道为混凝土材质，污水温度5~40℃，悬浮物含量≤10%，含少量气泡，安装空间有限，无法破管；

- 选型：非接触式超声波流量计（双声道，多普勒+时差法双模测量，防护等级IP67，太阳能供电）；

- 应用效果：吸附于管道外壁安装，无需破管，安装周期短；双模测量技术适配含气泡、高悬浮物污水，测量精度±1.0%FS，数据通过4G模块上传至管网调度中心，有效支撑内涝预警。

 八、发展趋势

随着环保要求的提高和工业自动化技术的发展，生活污水流量计正朝着智能化、高精度、高可靠性、网络化方向发展：

1. 智能化升级：集成物联网（IoT）技术，支持远程监控、参数设置、故障诊断；采用AI算法优化信号处理，自动补偿介质特性、环境干扰对测量的影响，提高测量精度和稳定性；

2. 多参数融合测量：除流量外，集成温度、压力、pH值、悬浮物浓度等多参数测量功能，实现污水流量与水质的同步监测，为污水处理工艺优化提供更全面的数据；

3. 非接触式与插入式技术普及：非接触式超声波流量计因安装便捷、无维护优势，在大口径管网中应用日益广泛；插入式电磁流量计、超声波流量计适配现有管道改造，降低安装成本；

4. 耐腐蚀、耐磨材质研发：针对复杂成分污水（如含工业污染物的混合生活污水），开发更耐腐蚀性、耐磨性的内衬和电极材质（如陶瓷电极、特种聚合物内衬），延长仪表使用寿命；

5. 标准化与数字化：支持工业互联网协议（如OPC UA），实现与智慧水务平台的无缝对接；流量计数据可直接接入环保监测大数据系统，满足精细化管理需求。

 九、结语

生活污水流量计作为污水处理与环保监测领域的核心计量设备，其选型、安装和维护直接影响流量数据的准确性和可靠性。在实际应用中，需根据介质特性、工况参数、测量要求等因素，优先选择电磁流量计或超声波流量计（适配性强、维护成本低），并严格遵循安装规范和校准周期，确保仪表长期稳定运行。

随着环保政策的不断收紧和智慧水务建设的推进，生活污水流量计将在污水资源化利用、污染物总量控制、排水管网智能化调度等场景中发挥更加重要的作用。未来，具备智能化、多参数测量、网络化功能的流量计将成为市场主流，为环保事业和水资源可持续发展提供更有力的技术支撑。
