卫生隔膜压力变送器详细介绍

卫生隔膜压力变送器是一种针对食品、医药、饮料等对卫生安全和洁净度要求极高的行业研发的特殊压力测量仪器。它通过独特的隔膜隔离结构，在精准测量介质压力的同时，避免传感器与介质直接接触造成的污染和损坏，还能适配原位清洗、高温灭菌等特殊工况，是高卫生标准工业生产中压力与液位监测的核心设备。以下从多个维度对其进行详细解析。

1. 核心定义与工作原理

    卫生隔膜压力变送器本质是在普通压力变送器基础上，增加卫生级隔离隔膜组件的专用测量设备，核心作用是将流体介质的压力信号转换成标准电信号，实现压力参数的实时监测与远程控制。其与传统压力变送器的核心区别在于，通过隔离设计解决了高卫生需求场景下的介质污染、清洁困难和灭菌耐受等问题，符合FDA、EHEDG等国际卫生标准。

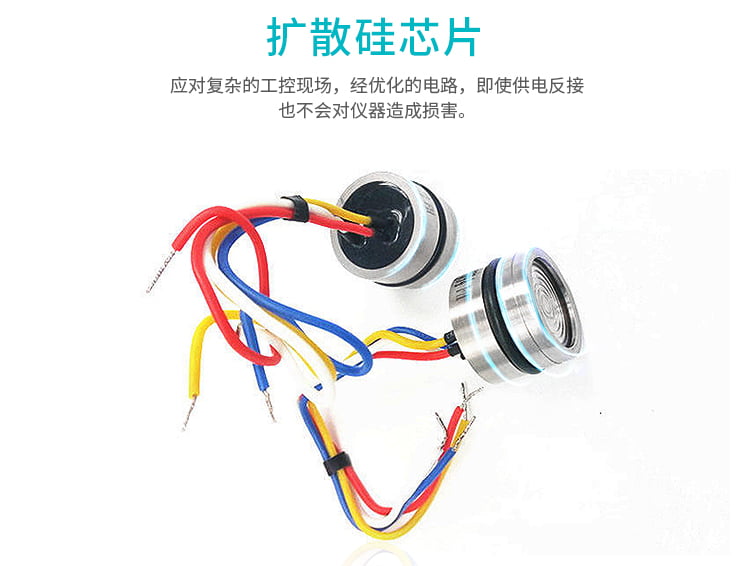

    该设备的工作原理围绕“隔离 - 传导 - 转换”三步展开。首先，测量端的齐平隔离膜片直接与被测介质接触，介质压力会作用于膜片表面；膜片与传感器芯体之间填充卫生级传导液（通常为卫生硅油），压力通过传导液均匀传递至内部的敏感元件，如硅微融芯体、压阻式芯片等；敏感元件受压力作用产生微小的物理形变或电阻变化，再经内部电路将这种物理变化转换成4 - 20mA电流信号或0 - 10V电压信号等标准信号输出，同时通过温度补偿算法修正环境温度对测量结果的影响，确保数据精准。部分高端产品还支持HART协议，可实现测量数据的数字通讯与设备参数的远程调试。

    这种设计从根源上避免了传感器芯体与介质的直接接触，既保护了精密元件免受腐蚀性、粘稠性介质的损坏，又杜绝了元件材质污染介质的风险，同时解决了传统变送器在高温灭菌场景下温漂大、易损坏的问题。

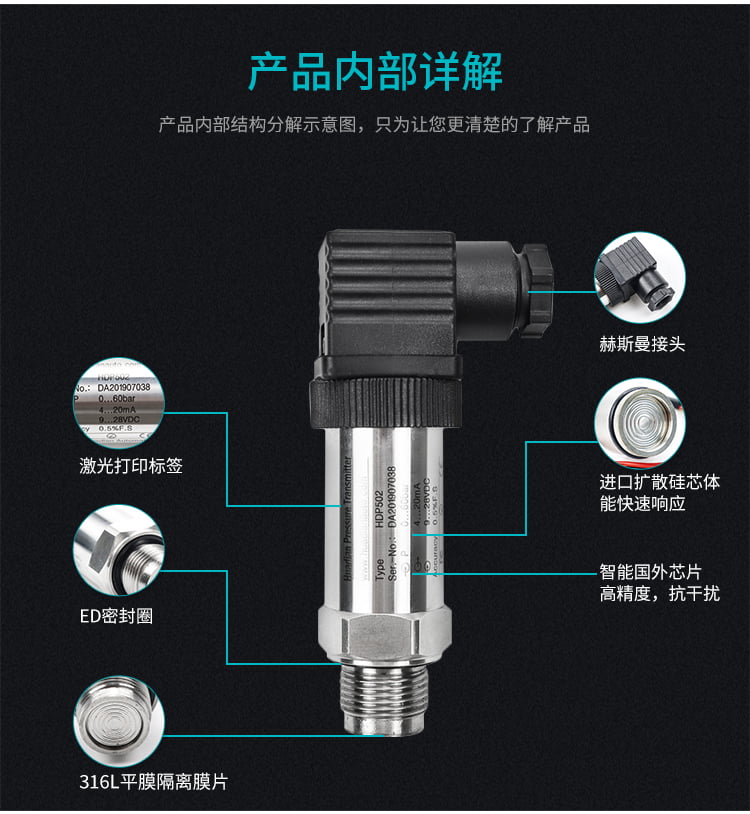

2.  核心结构与关键材质

    卫生隔膜压力变送器的结构设计以卫生性、易清洁性和稳定性为核心，主要由隔离膜片组件、传感转换单元、外壳及连接部件构成，各部分材质均经过严格筛选以适配高卫生工况。

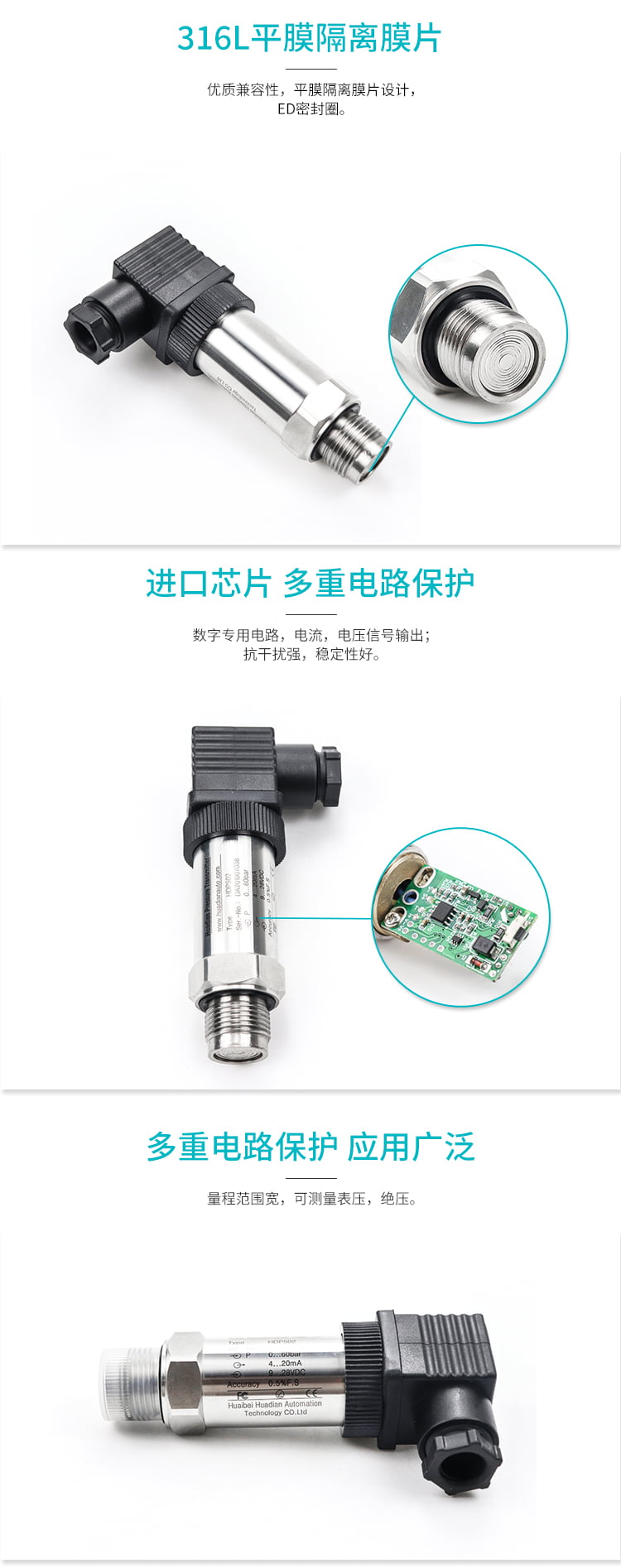

    - 隔离膜片组件：这是保障卫生性的核心部件，采用平膜式或大波纹片设计，表面光滑无死角，防止介质残留。材质多选用316L不锈钢，该材料兼具良好的耐腐蚀性和生物兼容性，是食品医药行业的基础选择；针对强腐蚀性介质，可选用哈氏合金、钛合金或钽膜片，如森特奈的食品级隔膜传感器就采用钛合金波纹隔膜，适配复杂腐蚀工况。膜片与外壳间采用焊接密封，搭配EPDM或PTFE材质的密封件，既能耐受高温蒸汽灭菌，又能确保无泄漏风险。此外，膜片与芯体间的传导液需符合卫生标准，避免渗漏造成介质污染。

    -  传感转换单元：作为信号处理核心，该单元通常包含敏感元件和信号调理电路。敏感元件多采用进口硅微融芯体或压阻式测量系统，测量精度可达±0.1%FS，部分高端型号如德国莱博迈LABOM的产品精度甚至能达到±0.075%FS。电路部分具备防潮封装设计，部分产品还带有图形显示模块，支持参数现场调节与数据可视化，且显示单元可拆卸，方便清洁维护。

    -  外壳与连接部件：外壳普遍采用304或316L不锈钢，防护等级多为IP65 - IP69K，可抵御高温高压清洗和恶劣工业环境的侵蚀。连接方式则适配卫生行业的快速操作需求，常见的有快装卡箍式、卫生法兰式、旋入式等，接口符合DIN 11851、SMS等标准。其中快装卡盘式是医药食品行业的主流选择，通用性强、互换性高，可快速拆卸清洗；法兰式则适用于罐体等大型设备的固定安装，能实现膜片与罐体底部齐平安装，进一步提升清洁便利性。

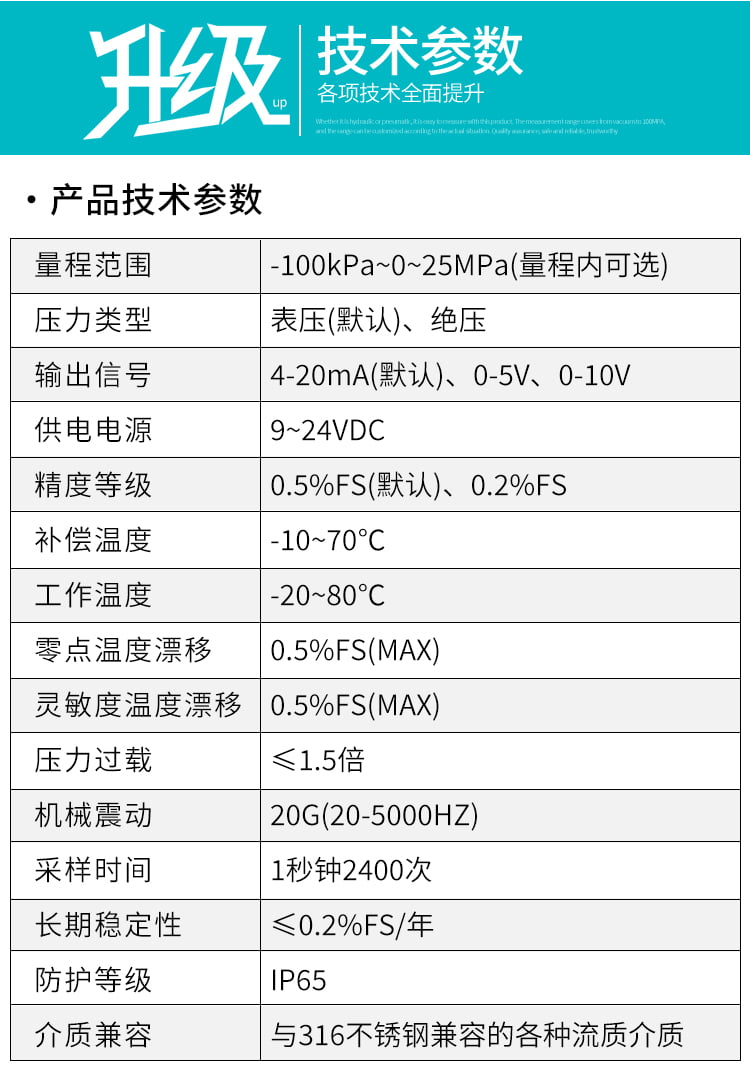

3.  核心性能参数

    卫生隔膜压力变送器的性能参数需适配不同行业的生产工况，以下为其关键性能指标及行业常见范围：

    - 测量范围：覆盖从负压到高压的多种场景，常规量程为-100kPa - 25MPa，部分产品可拓展至60MPa，如WNK品牌的WNK805型号量程上限达60MPa，而莱博迈的COMPACT系列则能实现0.25bar - 400bar的宽量程测量，适配气体、液体、蒸汽等不同介质的压力监测。

    -  精度与稳定性：测量精度通常为±0.25% - ±0.5%FS，高端产品可达±0.1%FS；长期稳定性表现优异，多数产品年稳定性在±0.1% - ±0.25%FS，通过激光修正和温度补偿技术，零温度漂移可控制在±0.02%FS/℃以内，减少频繁校准的工作量。

    -  温度适应性：工作温度范围广泛，常规产品可耐受-20℃ - 85℃，带显示功能的产品温度上限略低，为-20℃ - 70℃；部分特殊型号通过高温适配设计，介质温度耐受度可提升至400℃，能直接适配食品灭菌、医药高温反应等场景。

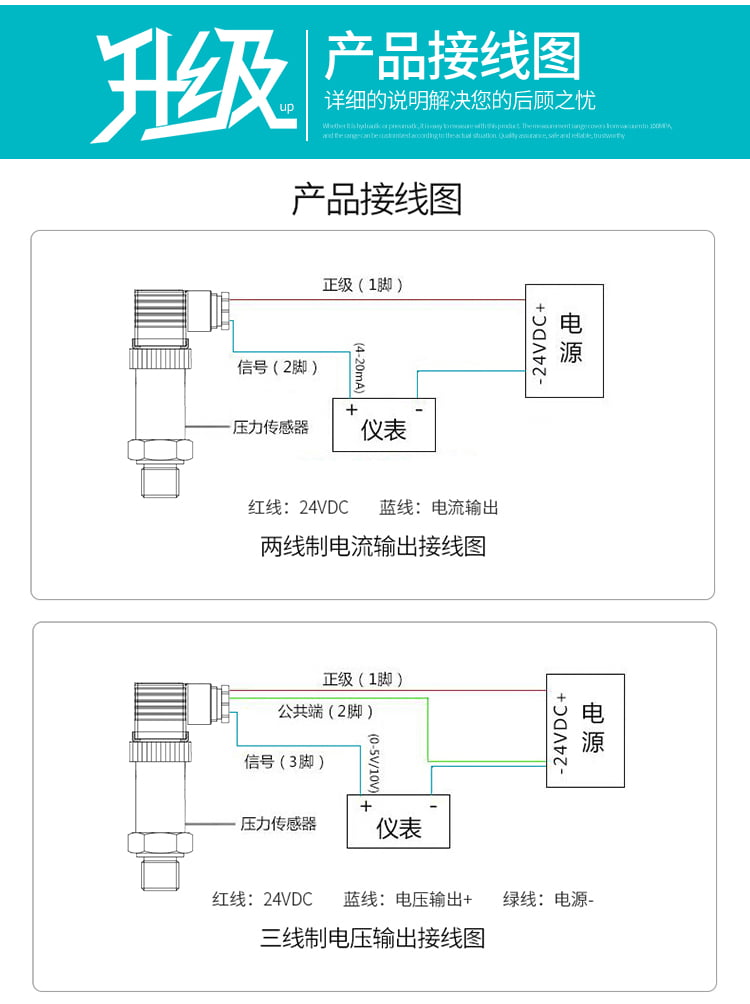

    -  其他关键参数：响应频率差异较大，普通型号约3.2kHz，高端型号如莱博迈产品测量速率可达100Hz，可捕捉微小压力波动；过载压力一般为150%FS，破坏压力达300%FS，能抵御生产过程中的压力冲击；输出信号以两线制4 - 20mA为主，部分支持1 - 5V、0 - 10V等电压信号，适配不同控制系统。

4.  分类与典型应用场景

    卫生隔膜压力变送器根据应用场景的细分需求，衍生出多种专用型号，其应用场景集中在对卫生和测量精度均有高要求的行业，覆盖生产、加工、灭菌等多个环节。

    - 按场景细分的产品类型：一是啤酒专用型，增设加长冷凝装置，防止低温生产环境下结露影响测量；二是FDA标准型，通体不锈钢材质，搭配专用卫生级安装底座，适配医药行业的严格卫生标准；三是高温灭菌型，优化温度补偿算法和膜片结构，可承受反复蒸汽灭菌；四是耐腐蚀型，采用特殊膜片材质，适配化工、制药中的强腐蚀介质测量。

    -  核心应用领域：在食品饮料行业，常用于牛奶、啤酒、果汁、酱料等介质的压力和液位测量，如奶仓的液位监测、啤酒发酵罐的压力控制，快装结构可配合生产线的CIP原位清洗流程，避免介质交叉污染；在医药行业，适配配药罐、灭菌柜等设备，用于药液压力监测、蒸汽灭菌过程的压力控制，符合医药生产的无菌要求；此外，还可应用于环保化工中的涂料检测、聚氨酯设备等场景，解决粘稠或腐蚀性介质的卫生测量难题。像德国莱博迈的产品还拓展至航海造船、可再生能源等领域，通过灵活的连接方式适配不同工况。

5.  安装与维护要点

    科学的安装和维护不仅能保障测量精度，还能延长设备使用寿命，其操作规范同样围绕卫生性和稳定性展开。

    -  安装规范：安装位置需避开设备振动剧烈区域，减少对传感元件的影响；采用齐平安装方式，确保膜片与罐体或管道内壁无缝衔接，避免介质残留；介质温度超过70℃时，建议加装散热器，防止高温损坏电路；连接时需选用匹配的卡箍或法兰，密封垫需定期检查更换，避免老化泄漏。此外，接线需做好防水处理，防止清洗时水分侵入电路。

    -  日常维护：定期通过原位清洗系统清洁膜片表面，避免粘稠介质附着影响测量；根据使用频率校准设备，一般每年校准1 - 2次，通过HART通讯器可便捷完成参数修正；检查外壳防护状况，若出现划痕或腐蚀需及时处理，防止介质渗入；长期停用后，需排空传导液存储区域的残留介质，避免低温冻裂或高温变质。

6.  市场主流产品与发展趋势

    目前市场上的卫生隔膜压力变送器形成了进口与国产两大阵营，产品逐渐向高精度、智能化、定制化方向发展。进口品牌中，德国莱博迈的COMPACT系列凭借≤0.075%的高精度、SIL2安全认证和HART数字通讯功能，在高端医药化工领域占据优势；国产品牌如江苏亚尔森的YS3851TF系列，采用E+H技术，针对性解决高温灭菌场景的温漂问题，性价比突出。此外，森特奈、精川等品牌推出的带IO - LINK功能的产品，可接入数字化生产系统，适配智能工厂的发展需求。

    未来，该类产品将呈现三大发展趋势。一是卫生标准进一步提升，适配更多国家地区的行业规范；二是智能化升级，强化数据联网与远程诊断功能，减少现场维护工作量；三是材质与结构的定制化，针对新能源、生物制药等新兴领域的特殊介质，开发更具针对性的膜片材质和安装结构，推动其应用场景持续拓展。
