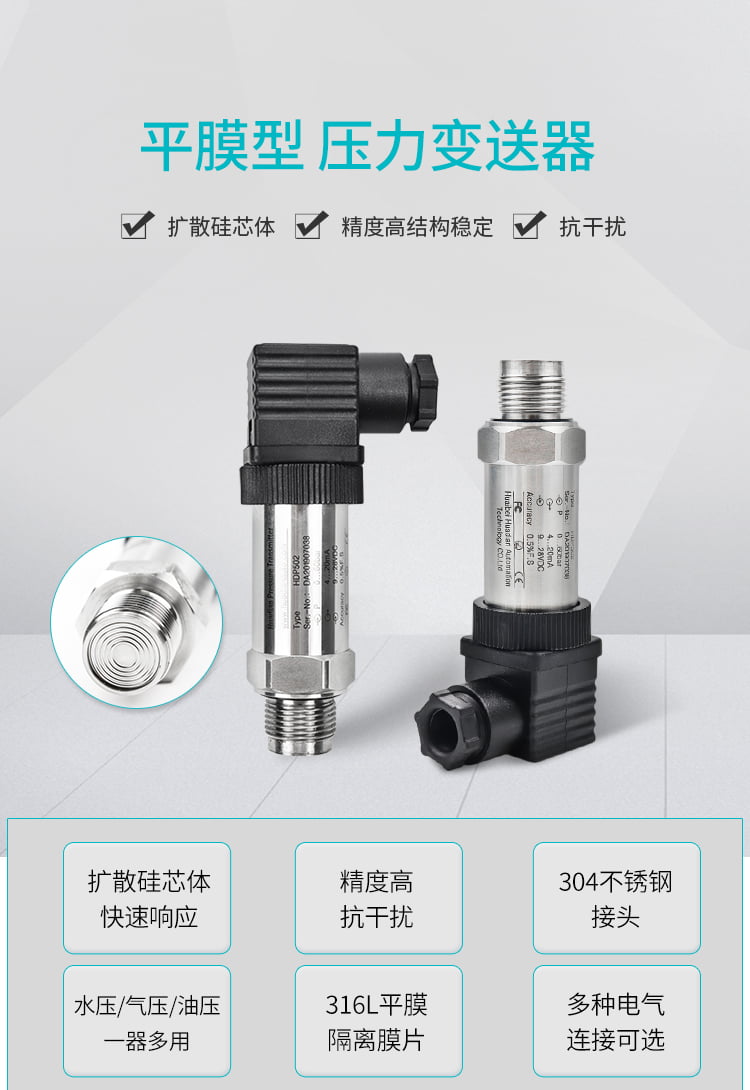

精巧型压力变送器 详细介绍

精巧型压力变送器是一种体积小巧、结构紧凑、安装便捷的工业测量仪表，核心功能是将压力（含表压、绝压、差压）物理量转换为标准电信号（如4-20mA、0-10V），实现对流体（气体、液体、蒸汽）压力的实时监测与远程传输。相较于传统工业型压力变送器，它在保持测量精度的基础上，优化了外形设计、安装方式和适配场景，广泛应用于空间受限、轻量化需求高的工业自动化、暖通空调、水处理、医疗设备等领域。

 一、核心定义与设计特点

 1. 核心定位

以“精巧”为核心设计理念，在满足工业级测量基本要求（精度、稳定性、抗干扰）的前提下，通过一体化结构、微型化元器件和简化安装接口，解决传统变送器“体积大、安装繁琐、适配性差”的痛点，兼顾“实用性”与“灵活性”。

 2. 关键设计特点

| 特点                | 具体说明                                                                 |

|---------------------|--------------------------------------------------------------------------|

| 体积小巧            | 整体尺寸通常为传统变送器的1/3-1/2，机身直径多在30-50mm，长度50-100mm，重量＜200g |

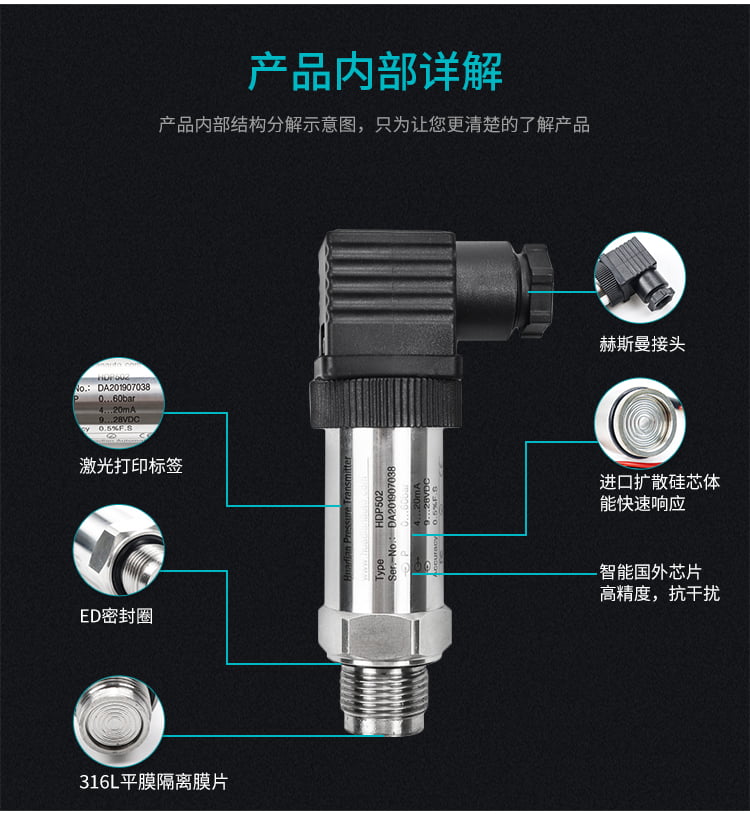

| 结构一体化          | 传感器、信号处理模块、接线端子集成于一体，无额外外置部件，减少安装空间占用       |

| 安装方式灵活        | 支持螺纹安装（M12、G1/4、NPT1/4等标准接口）、面板安装、支架安装，适配多种安装场景 |

| 接线简单            | 采用两线制/三线制设计，部分支持无线传输，接线端子防误插，降低现场调试难度       |

| 防护性能可靠        | 外壳防护等级多为IP65/IP67，部分型号支持IP68，适应潮湿、粉尘等恶劣现场环境       |

| 操作便捷            | 部分型号带本地显示（LED/LCD）和按键校准功能，无需专业工具即可完成参数设置       |

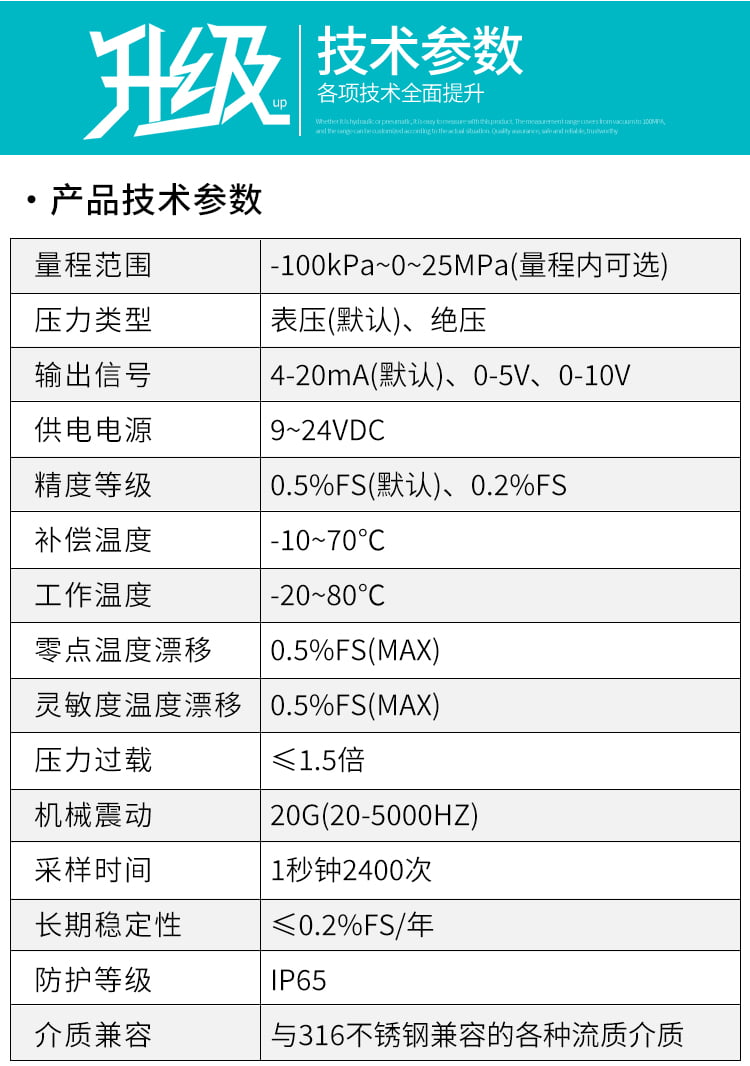

 二、核心技术参数（工业级通用标准）

 1. 测量范围

- 表压：-100kPa～0～1kPa～10MPa（常规量程，部分型号可扩展至60MPa）

- 绝压：0～10kPa～10MPa（适配密封系统压力测量）

- 差压：0～1kPa～5MPa（部分精巧型差压变送器专属量程）

- 介质温度：-40℃～125℃（常规范围，高温型可扩展至150℃）

 2. 测量精度

- 基本误差：±0.1%FS、±0.25%FS、±0.5%FS（FS为满量程，主流型号以±0.25%FS为主）

- 重复性：≤±0.1%FS

- 长期稳定性：≤±0.2%FS/年（无漂移校准，确保长期可靠运行）

 3. 输出信号与供电

- 输出信号：4-20mA DC（两线制，最常用）、0-10V DC（三线制）、0-5V DC，部分支持HART协议（智能型）、RS485（Modbus协议）

- 供电电压：两线制（12-36V DC，典型24V DC）、三线制（15-30V DC）

- 负载能力：4-20mA输出时，最大负载=（供电电压-12V）/0.02A（例：24V供电时，最大负载600Ω）

 4. 介质兼容性

- 接触材质：传感器膜片（316L不锈钢、哈氏合金C、钛合金，适配腐蚀性介质）、外壳（铝合金喷塑、不锈钢）

- 适用介质：气体（空气、氮气、氧气等）、液体（水、油、酸碱溶液等）、蒸汽（需搭配散热片）

 5. 环境适应性

- 工作温度：-20℃～85℃（电子元件环境，超出需保温/散热处理）

- 相对湿度：0～95%RH（无冷凝）

- 抗干扰：电磁兼容（EMC）符合EN 61326标准，抗射频干扰（RFI）、电磁干扰（EMI）

 三、工作原理

精巧型压力变送器的核心是压力传感器与信号处理电路的协同工作，流程如下：

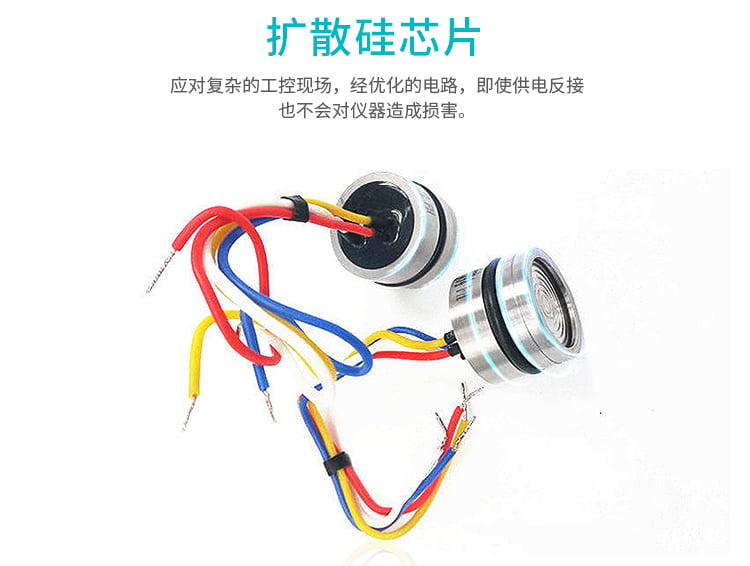

1. 压力感知：被测介质通过压力接口作用于传感器膜片（如扩散硅、电容式膜片），膜片因压力产生微小形变（微米级）；

2. 信号转换：传感器将形变转化为微弱电信号（毫伏级电压/电流），扩散硅传感器依赖压阻效应（形变改变电阻值），电容式传感器依赖电容变化；

3. 信号处理：内置微型信号处理模块（ASIC芯片）对微弱信号进行放大、滤波、温度补偿（抵消环境温度对测量的影响）、线性化校正；

4. 标准输出：将处理后的信号转换为4-20mA、0-10V等标准工业信号，通过接线端子传输至PLC、DCS、数显表等控制系统，实现压力数据的采集与控制。

> 例：测量量程0-1MPa的表压变送器，压力为0时输出4mA，压力为1MPa时输出20mA，中间压力与输出信号呈线性对应关系（如0.5MPa时输出12mA）。

 四、主要分类

根据测量类型、输出方式和安装场景，可分为以下类别：

 1. 按测量类型分

- 表压型（G）：测量介质相对于大气压的压力，应用最广泛（如水管压力、储气罐压力）；

- 绝压型（A）：测量介质相对于绝对真空的压力（如真空系统、海拔高度压力测量）；

- 差压型（D）：测量两个测点的压力差值（如过滤器压差、液位差测量，部分精巧型差压变送器体积略大于表压型）；

- 负压型（负压表压）：测量低于大气压的压力（如真空泵吸气压力，量程多为-100kPa～0）。

 2. 按输出方式分

- 模拟型：输出4-20mA、0-10V等模拟信号，结构简单、成本低，适配传统控制系统；

- 智能型：支持HART协议或RS485（Modbus），可通过手操器或上位机远程校准、修改量程、读取诊断信息，精度更高、功能更全；

- 无线型：采用LoRa、NB-IoT、WiFi等无线传输方式，无需布线，适配偏远或无法布线的场景（如户外水箱压力监测）。

 3. 按安装接口分

- 螺纹安装型：带标准螺纹（M12×1.5、G1/4、NPT1/4），直接拧入被测设备接口，安装最快；

- 法兰安装型：小尺寸法兰（如DN15、DN20），适配粘稠介质或易堵塞场景（避免螺纹接口堵塞）；

- 面板安装型：带安装卡扣或螺纹固定座，可嵌入设备面板，适用于仪器仪表集成（如医疗设备、小型控制柜）。

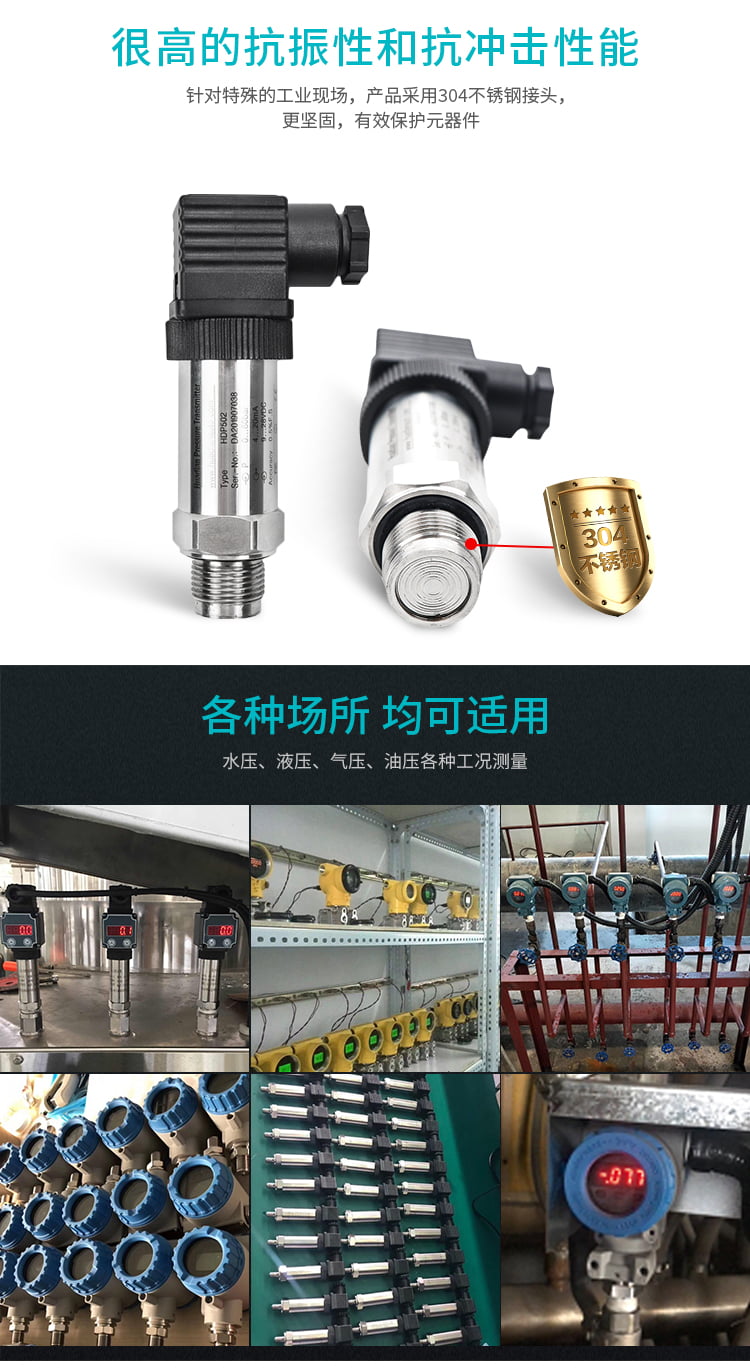

 五、典型应用场景

精巧型压力变送器因“小巧、灵活、可靠”的特点，适配多种场景，尤其适合空间受限或轻量化需求的场景：

1. 工业自动化：小型设备液压/气压监测（如气缸压力、液压站支路压力）、流水线气动元件压力控制、小型反应釜压力监测；

2. 暖通空调（HVAC）：中央空调水管压力、新风系统风压、地暖系统压力监测与控制；

3. 水处理：小型水箱/水池液位（通过压力换算液位）、纯水设备压力、污水处理曝气压力；

4. 医疗设备：呼吸机气道压力、血压监测设备（微型精巧型）、医用灭菌器压力控制；

5. 汽车与交通：新能源汽车电池包冷却系统压力、胎压监测（工业级适配）、轨道交通制动系统压力；

6. 食品饮料：小型发酵罐压力、灌装设备气压控制、果汁/饮料输送压力监测（接触材质符合食品级标准）；

7. 楼宇自控：消防水管压力、供水系统二次加压压力、燃气管道入户压力监测。

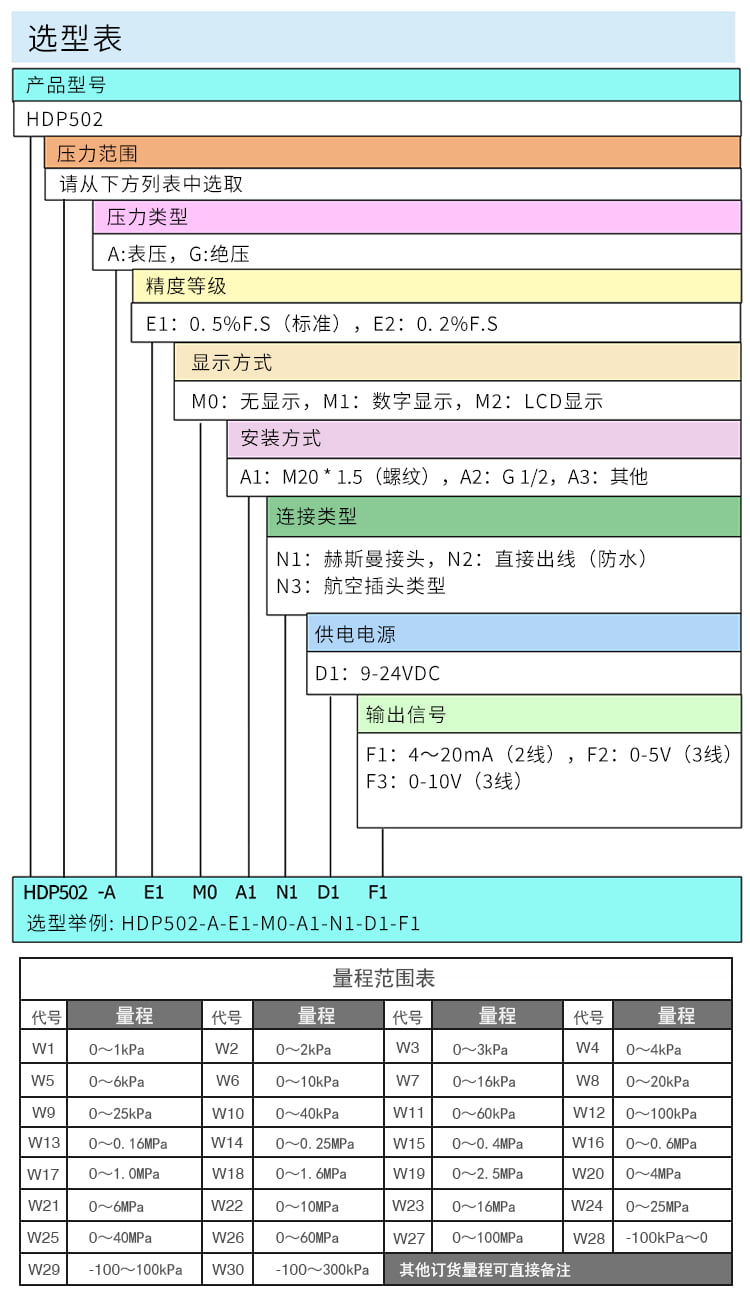

 六、选型要点

选择精巧型压力变送器时，需结合实际场景重点关注以下因素，避免选型不当影响使用：

1. 测量参数匹配：明确测量类型（表压/绝压/差压）、量程范围（建议实际测量值在量程的30%-70%之间，确保精度）、介质温度（避免超出传感器耐受范围）；

2. 介质兼容性：根据介质特性选择膜片材质（如强酸/强碱选哈氏合金C，海水选钛合金，普通介质选316L不锈钢）；

3. 输出与供电：结合控制系统选择输出信号（PLC多适配4-20mA，单片机多适配0-5V）、供电方式（两线制无需额外电源，布线更简洁）；

4. 安装环境：空间尺寸（确认安装位置的直径/长度限制）、防护等级（户外/潮湿环境选IP67及以上）、温度范围（极端环境需选高温/低温型）；

5. 精度要求：工业控制选±0.25%FS即可，实验室或高精度场景选±0.1%FS；

6. 附加功能：是否需要本地显示（现场查看压力值）、校准功能（本地按键校准或远程校准）、防爆等级（易燃易爆环境需选Ex ia IIC T6等防爆型）。

 七、安装与使用注意事项

1. 安装位置：避免安装在介质湍流、振动剧烈或温度突变的位置，建议远离阀门、泵体等干扰源；水平安装时，传感器膜片应朝下，避免冷凝水堆积；

2. 接口密封：安装时使用合适的密封垫（如PTFE垫、丁腈橡胶垫），避免介质泄漏；螺纹安装时力度适中，避免损坏接口；

3. 接线规范：两线制变送器正负极不可接反（通常红色接正极，黑色接负极）；三线制需区分电源正、电源负、信号输出线，避免短路；

4. 校准与调试：安装后需进行零点校准（无压力时输出4mA）和满量程校准（接入标准压力源，调整输出至20mA）；带HART协议的型号可通过手操器远程调试；

5. 维护保养：定期检查接口密封情况，避免介质腐蚀；粉尘环境需定期清理外壳；长期停用后重新使用时，需重新校准。

 八、与传统工业型压力变送器的区别

| 对比维度       | 精巧型压力变送器                | 传统工业型压力变送器            |

|----------------|---------------------------------|---------------------------------|

| 体积与重量     | 小巧轻便（重量＜200g）          | 体积大、重量重（通常＞500g）    |

| 安装方式       | 灵活多样（螺纹、面板、支架）    | 以法兰/支架安装为主，安装繁琐    |

| 适配场景       | 空间受限、小型设备、轻量化需求  | 大型设备、恶劣环境、高精度工业控制 |

| 功能复杂度     | 基础测量为主，部分带智能功能    | 功能全面（如多量程切换、诊断功能）|

| 价格           | 性价比高，单价较低              | 价格较高                        |

| 防护与防爆     | 基础防护（IP65/IP67），部分防爆 | 高防护（IP67/IP68）、全系列防爆  |

 九、总结

精巧型压力变送器以“小巧不妥协性能”为核心优势，在保持工业级测量精度、稳定性的同时，通过微型化设计和灵活安装，解决了传统变送器在空间受限场景下的适配难题。其广泛应用于工业自动化、暖通空调、医疗设备、水处理等领域，是小型设备压力监测与控制的理想选择。

选型时需重点匹配测量参数、介质特性、安装环境和控制系统需求，安装后做好校准与维护，可确保长期可靠运行。随着传感器技术的发展，精巧型压力变送器正朝着“更高精度、更智能（无线传输、远程诊断）、更广泛介质兼容”的方向升级，进一步拓展应用场景。
