单法兰压力变送器详细介绍

单法兰压力变送器作为工业自动化控制系统中的核心测量设备，凭借其独特的结构设计与稳定的测量性能，在过程工业的压力、液位测量场景中占据重要地位。它通过单法兰膜片与被测介质直接接触，避免了普通压力变送器因导压管堵塞、腐蚀带来的测量难题，广泛应用于石油化工、冶金、电力、医药、食品加工等多个领域。本文将从结构组成、工作原理、核心技术参数、选型方法、安装调试、维护保养及行业应用等方面，对单法兰压力变送器进行全面、详细的阐述。

 一、结构组成

单法兰压力变送器的结构设计围绕“直接接触测量、隔离腐蚀介质、保证测量精度”三大核心需求展开，主要由测量单元、转换单元、连接单元及辅助单元四部分构成，各组件协同工作实现压力/液位信号的精准采集与转换。

 （一）测量单元

测量单元是直接与被测介质接触并感知压力变化的核心部件，也是单法兰压力变送器区别于普通压力变送器的关键结构，主要包括法兰膜片、隔离膜片、填充液、测量室等。

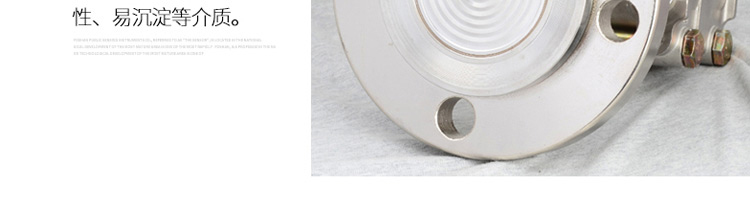

1. 法兰膜片：作为与被测介质接触的第一道屏障，通常采用耐腐蚀、高强度的材料制成，常见材质包括316L不锈钢、哈氏合金C-276、蒙乃尔合金、钽等。不同材质对应不同的耐腐蚀特性，例如316L不锈钢适用于中性、弱腐蚀性介质，哈氏合金C-276适用于强酸、强碱介质，钽则可耐受氢氟酸等强腐蚀性介质。法兰膜片的厚度的设计需兼顾灵敏度与耐压性，通常在0.1-0.5mm之间，确保在承受额定压力的同时，能随压力变化产生微小形变。

2. 隔离膜片：位于测量室内部，与法兰膜片形成封闭腔室，腔室内填充专用填充液。隔离膜片的作用是将法兰膜片传递的压力变化传递至后续的敏感元件，同时避免填充液与敏感元件发生不良反应。其材质通常与法兰膜片一致，保证整体耐腐蚀性能的统一性。

3. 填充液：填充于法兰膜片与隔离膜片之间的封闭腔室中，是压力传递的介质。填充液需具备低粘度、低凝固点、高稳定性、与膜片及敏感元件无兼容性问题等特点，常见类型包括硅油（适用于常温工况）、高温硅油（适用于-40℃~200℃工况）、氟油（适用于强腐蚀介质或高温工况）等。填充液的选择需根据被测介质温度、腐蚀性及测量精度要求确定，确保压力传递的及时性与准确性。

4. 测量室：用于容纳隔离膜片、填充液及敏感元件的腔体，通常采用不锈钢材质加工而成，内部结构经过精密设计，减少死体积与压力损失，保证压力传递的均匀性。

 （二）转换单元

转换单元负责将测量单元感知的压力信号转换为标准电信号（如4-20mA DC、0-10V DC）或数字信号（如HART、Profibus-PA、Modbus），便于后续控制系统接收与处理，主要包括敏感元件、信号处理模块、放大电路、通信模块等。

1. 敏感元件：核心为压力传感器，是实现压力-电信号转换的关键部件。目前单法兰压力变送器常用的压力传感器主要有电容式、扩散硅式、压电式三种类型。电容式传感器利用压力变化导致电容极板间距改变，从而产生电容值变化，具有测量精度高、稳定性好、温度漂移小等优点，适用于中高精度测量场景；扩散硅式传感器基于半导体的压阻效应，压力作用下硅片电阻值发生变化，通过电桥转换为电压信号，具有响应速度快、量程范围宽、成本适中的特点，应用最为广泛；压电式传感器利用压电材料的压电效应，压力作用下产生电荷信号，适用于动态压力测量，但存在零点漂移问题，静态测量场景应用较少。

2. 信号处理模块：对敏感元件输出的原始电信号进行滤波、补偿、线性化处理。原始信号往往包含噪声干扰，且存在非线性误差与温度漂移，信号处理模块通过硬件滤波电路去除噪声，采用软件算法进行非线性校正与温度补偿，确保输出信号的准确性与稳定性。

3. 放大电路：将处理后的微弱电信号放大至标准范围，例如将mV级信号放大为4-20mA DC电流信号。放大电路需具备低噪声、高增益、高稳定性的特点，避免放大过程中引入新的误差。

4. 通信模块：实现变送器与控制系统的通信功能。模拟量变送器通常仅输出4-20mA DC信号，而智能型变送器则集成HART、Profibus-PA、Modbus等通信模块，不仅能输出标准模拟信号，还可通过通信协议实现参数配置、故障诊断、数据读取等功能，提升设备的可操作性与维护便利性。

 （三）连接单元

连接单元负责将测量单元与被测设备（如储罐、管道、反应釜）进行固定连接，同时保证密封性能，防止介质泄漏，主要包括法兰底座、连接法兰、密封垫片等。

1. 法兰底座：用于连接测量单元与转换单元，通常采用不锈钢材质，结构设计需保证机械强度与密封性，避免填充液泄漏。

2. 连接法兰：与被测设备的法兰接口匹配，是安装固定的核心部件。连接法兰的规格需符合国际或行业标准，常见标准包括ANSI、DIN、GB等，法兰类型有平焊法兰、对焊法兰、承插焊法兰等，压力等级从PN1.0到PN42.0不等，公称直径从DN25到DN200等多种规格，可根据被测设备的法兰参数进行选择。

3. 密封垫片：安装在连接法兰与被测设备法兰之间，起到密封作用，防止被测介质泄漏。密封垫片的材质需根据被测介质的温度、压力及腐蚀性选择，常见材质有四氟乙烯、橡胶、金属缠绕垫等，例如四氟乙烯垫片适用于强腐蚀、常温工况，金属缠绕垫适用于高温、高压工况。

 （四）辅助单元

辅助单元为变送器的正常工作提供保障，主要包括外壳、接线端子、显示表头、安装支架等。

1. 外壳：用于保护内部的转换单元与电路，防止灰尘、水汽、振动等外界因素影响设备性能。外壳材质通常为铝合金或不锈钢，防护等级一般达到IP65或IP67，部分户外或恶劣环境下使用的变送器防护等级可达到IP68，确保设备在潮湿、多尘、振动等工况下稳定运行。

2. 接线端子：用于连接电源与输出信号线路，通常采用阻燃、抗氧化的材质，接线方式分为两线制、三线制、四线制，其中两线制（4-20mA DC信号）应用最为广泛，只需两根导线同时提供电源与传输信号，安装布线简便。

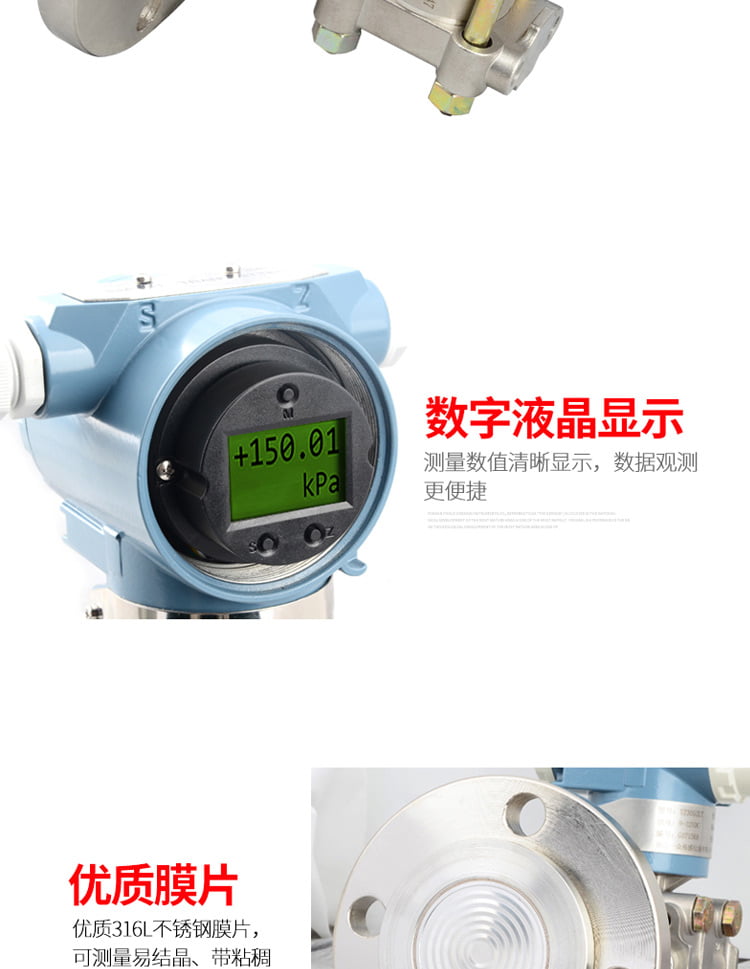

3. 显示表头：智能型变送器的可选组件，通常为LCD或LED显示屏，可实时显示测量值、量程范围、故障信息等参数，部分表头支持现场按键操作，方便用户进行参数配置与校准。

4. 安装支架：用于将变送器固定在墙面、管道或支架上，根据安装场景不同，有壁挂式、管道式、法兰式等多种安装支架类型，确保设备安装牢固、便于维护。

 二、工作原理

单法兰压力变送器的工作流程可概括为“压力感知-压力传递-信号转换-信号输出”四个环节，核心是通过机械结构与电子电路的协同作用，实现压力信号的精准测量与转换。

 （一）压力感知

当被测介质（气体、液体、蒸汽等）作用于法兰膜片时，膜片会根据介质压力的大小产生相应的弹性形变。例如，在正压力作用下，法兰膜片向测量室内部凸起；压力减小时，膜片则恢复原状或向外部轻微形变。法兰膜片的形变程度与被测压力成正比，即压力越大，形变量越大（在弹性限度内）。

 （二）压力传递

法兰膜片的形变通过腔室内的填充液传递至隔离膜片，由于填充液具有不可压缩性，法兰膜片的机械形变会转化为填充液的压力变化，进而推动隔离膜片产生同步形变。这一过程实现了压力信号从被测介质到隔离膜片的间接传递，同时通过隔离膜片与填充液的隔离作用，避免了被测介质直接接触敏感元件，起到了防腐、防堵的保护效果。

 （三）信号转换

隔离膜片的形变作用于内部的敏感元件（如电容式传感器、扩散硅式传感器），使敏感元件的物理特性发生变化，进而转换为电信号。以电容式传感器为例，隔离膜片作为电容的一个极板，当膜片形变时，与固定极板之间的间距发生改变，导致电容值变化；传感器将电容值变化转换为微弱的电压或电流信号，传递至信号处理模块。

 （四）信号处理与输出

信号处理模块对敏感元件输出的原始电信号进行滤波、线性化校正、温度补偿等处理，去除噪声干扰与系统误差，将其转换为与被测压力成正比的标准信号。若为模拟量变送器，直接输出4-20mA DC或0-10V DC标准信号；若为智能型变送器，经放大电路放大后，可同时输出标准模拟信号与数字信号，通过通信协议与控制系统进行数据交互，实现测量值传输、参数配置、故障报警等功能。

例如，当测量量程为0-1MPa的压力时，被测压力为0MPa时，变送器输出4mA电流信号；压力为1MPa时，输出20mA电流信号；压力为0.5MPa时，输出12mA电流信号，实现了压力与标准信号的线性对应关系，便于控制系统准确读取被测压力值。

 三、核心技术参数

技术参数是衡量单法兰压力变送器性能的关键指标，直接决定了设备在不同工况下的适用性与测量精度，用户在选型时需重点关注以下核心参数：

 （一）测量范围

测量范围指变送器能够准确测量的压力区间，通常以量程上下限表示，例如0-0.1MPa、0-10MPa、-0.1-2.5MPa等。根据测量类型不同，可分为表压、绝压、差压三种：表压测量以大气压为基准，测量介质压力与大气压的差值；绝压测量以绝对真空为基准，测量介质的绝对压力；差压测量则用于测量两个测点之间的压力差值（部分单法兰变送器可通过配置实现差压测量）。量程选择需根据实际被测压力范围确定，通常建议被测压力的常用值处于量程的30%-70%之间，以保证测量精度与设备使用寿命。

 （二）精度等级

精度等级是反映变送器测量误差的核心指标，通常以引用误差的百分比表示，常见精度等级有0.075级、0.1级、0.2级、0.5级等。引用误差=（最大绝对误差/量程范围）×100%，例如0.1级精度的变送器，其最大测量误差不超过量程范围的0.1%。精度等级越高，测量误差越小，适用于对测量精度要求较高的场景（如精密化工、医药生产）；对于一般工业场景，0.2级或0.5级精度即可满足需求。

 （三）工作温度范围

工作温度范围包括介质温度范围与环境温度范围，两者均会影响变送器的测量性能。

1. 介质温度范围：指法兰膜片能够承受的被测介质温度，通常分为常温型（-20℃~80℃）、中温型（-40℃~150℃）、高温型（-60℃~350℃）、超低温型（-196℃~20℃）。介质温度过高或过低会导致填充液粘度变化、膜片材质性能下降，进而影响压力传递与测量精度，因此需根据被测介质温度选择对应的变送器类型。

2. 环境温度范围：指变送器工作环境的温度，通常为-40℃~85℃，部分特殊环境下的变送器可达到-55℃~125℃。环境温度变化会引起电子元件参数漂移，影响信号处理精度，优质变送器通过温度补偿技术可减小环境温度对测量结果的影响。

 （四）压力等级

压力等级指变送器能够承受的最大工作压力（额定压力），通常以PN（公称压力）或Class（美标压力等级）表示，常见压力等级有PN1.6、PN4.0、PN10.0、PN25.0、Class150、Class300等。压力等级需大于被测介质的最大工作压力，同时需考虑压力波动因素，通常建议压力等级为最大工作压力的1.5-2倍，以防止超压损坏设备。

 （五）输出信号

输出信号分为模拟信号与数字信号两类：

1. 模拟信号：最常用的是4-20mA DC两线制信号，具有抗干扰能力强、传输距离远（可达1000米）、布线简便等优点；此外还有0-10V DC、0-5V DC等电压信号，适用于短距离传输场景。

2. 数字信号：智能型变送器支持的通信协议包括HART（可与4-20mA模拟信号叠加，实现双向通信）、Profibus-PA（适用于过程工业的现场总线协议）、Modbus（通用工业通信协议）、FF（基金会现场总线）等。数字信号不仅能传输测量值，还可实现参数配置、故障诊断、远程校准等功能，提升系统的智能化水平。

 （六）防护等级

防护等级依据IP（Ingress Protection）标准划分，反映变送器外壳对灰尘、水汽的防护能力，常见防护等级有IP65（防尘、防喷水）、IP67（防尘、防短时浸水）、IP68（防尘、可长期浸水）。户外安装、潮湿环境或粉尘较多的场景，需选择防护等级较高的变送器，以避免外界环境对设备内部电路造成损坏。

 （七）响应时间

响应时间指变送器从感受到压力变化到输出稳定信号所需的时间，通常以上升时间或阶跃响应时间表示，常见响应时间为0.1s、0.5s、1s、5s等。响应时间越短，变送器对压力变化的反应越迅速，适用于动态压力测量或压力波动较大的场景（如化工反应釜、蒸汽管道）；对于静态压力测量，响应时间可适当放宽。

 四、选型方法

单法兰压力变送器的选型直接影响测量精度、设备寿命及系统稳定性，需结合被测介质特性、工况条件、测量要求等多方面因素综合考虑，遵循“适配介质、满足工况、保证精度、便于维护”的原则，具体选型步骤如下：

 （一）确定测量类型与量程

首先明确测量需求是表压、绝压还是差压测量：开口容器的液位测量通常选择表压型变送器；密闭容器的液位测量或需要测量绝对压力的场景（如真空系统）选择绝压型；测量两个测点之间压力差的场景（如流量测量、过滤器压差监测）选择差压型单法兰变送器。

量程确定需根据被测压力的实际范围，结合设备精度要求，选择合适的量程上下限。例如，被测压力范围为0-0.6MPa，若选择0-1MPa量程的变送器，常用测量值处于量程的60%，符合精度要求；若选择0-0.5MPa量程，则会超出量程范围，无法正常测量。

 （二）根据介质特性选择材质

被测介质的腐蚀性、粘度、是否含颗粒等特性，决定了法兰膜片、填充液及密封垫片的材质选择：

1. 腐蚀性介质：强酸（如硫酸、盐酸）、强碱（如氢氧化钠溶液）、强氧化剂（如氯气）等介质，需选择耐腐蚀材质的法兰膜片，如哈氏合金C-276、蒙乃尔合金、钽等；填充液选择氟油等耐腐蚀性填充液；密封垫片选择四氟乙烯垫片。

2. 中性介质：水、空气、油品等中性介质，可选择316L不锈钢法兰膜片，填充液选择普通硅油，密封垫片选择橡胶或金属缠绕垫。

3. 高粘度/含颗粒介质：污水、泥浆、浆料等介质，容易堵塞普通压力变送器的导压管，单法兰压力变送器因无导压管设计，是最佳选择。此时需选择加厚法兰膜片或带防堵结构的膜片，避免膜片被颗粒磨损或堵塞，材质根据介质腐蚀性确定。

4. 高温/低温介质：高温介质（如蒸汽、高温油）需选择高温型变送器，膜片材质选择耐高温不锈钢或合金，填充液选择高温硅油；低温介质（如液氮、液氧）选择低温型变送器，填充液选择低凝固点硅油，避免填充液冻结影响压力传递。

 （三）根据工况条件确定压力等级与防护等级

1. 压力等级：根据被测介质的最大工作压力与压力波动范围，选择合适的压力等级。例如，被测介质最大工作压力为6MPa，压力波动较小，可选择PN10.0（10MPa）压力等级的变送器；若压力波动较大，建议选择PN16.0（16MPa）压力等级，确保设备安全运行。

2. 防护等级：户外安装、潮湿环境（如雨天、冷凝水较多的车间）需选择IP67或IP68防护等级；粉尘较多的场景（如水泥厂、矿山）需选择IP65及以上防护等级，防止灰尘进入设备内部损坏电路。

 （四）根据系统要求选择输出信号与智能功能

1. 输出信号：若控制系统为传统模拟量控制系统，选择4-20mA DC模拟信号输出的变送器；若为智能化控制系统，建议选择带HART、Profibus-PA等通信协议的智能型变送器，便于实现远程参数配置、故障诊断与数据采集，提升系统的自动化水平。

2. 智能功能：根据维护需求选择是否需要显示表头、现场按键操作、自诊断功能等。例如，现场需要实时查看测量值的场景，选择带LCD显示表头的变送器；需要现场校准与参数调整的场景，选择带按键操作的智能型变送器。

 （五）考虑安装与维护便利性

1. 安装方式：根据安装空间与被测设备的法兰接口，选择合适的连接法兰规格（如DN50、PN1.6、ANSI 150lb）与安装支架类型（壁挂式、管道式）。

2. 维护需求：选择结构简单、故障率低、校准方便的变送器。智能型变送器支持远程校准与故障诊断，可减少现场维护工作量；知名品牌的变送器通常具有更完善的售后服务与配件供应，维护更便捷。

 五、安装与调试

正确的安装与调试是保证单法兰压力变送器测量精度与稳定运行的关键，需严格按照设备说明书与行业规范操作，具体步骤如下：

 （一）安装前准备

1. 设备检查：开箱后检查变送器的型号、规格、材质是否与选型要求一致，外观是否有损坏，法兰膜片是否完好无划痕，附件（如法兰垫片、安装支架、接线端子）是否齐全。

2. 安装位置选择：安装位置应避免剧烈振动、强电磁干扰（如电机、变频器附近）、高温辐射（如锅炉、加热器附近）及腐蚀性气体环境；对于液位测量，变送器应安装在容器侧面或底部，确保法兰膜片与被测介质充分接触，避免安装在容器顶部（易受气相影响）或死角（易积留杂质）；安装高度应尽量与测量点平齐，减少液柱压力对测量结果的影响，若安装高度不一致，需进行液位补偿设置。

3. 管路与法兰准备：检查被测设备的法兰接口是否与变送器的连接法兰匹配，法兰密封面是否平整、无损伤；清理法兰接口处的杂质与油污，确保密封效果；对于高温、高压介质，需在被测设备与变送器之间安装切断阀，便于后续维护与检修。

 （二）安装步骤

1. 固定安装支架：根据安装方式（壁挂式、管道式），将安装支架固定在合适位置，确保支架牢固、水平，避免振动影响测量精度。

2. 连接法兰：将变送器的连接法兰与被测设备的法兰对齐，放入密封垫片（注意垫片位置居中，避免偏移），用螺栓均匀紧固，确保密封良好，无介质泄漏。紧固螺栓时需采用对角线紧固法，避免法兰受力不均导致密封失效。

3. 接线布线：按照变送器的接线说明进行接线，两线制变送器的电源线与信号线共用两根导线，接线时需区分正负极（通常“+”接电源正极，“-”接电源负极与信号接收端）；三线制或四线制变送器需分别连接电源线与信号线。布线时应避免与动力电缆并行敷设，减少电磁干扰，导线采用屏蔽电缆，屏蔽层一端接地；传输距离超过100米时，需考虑导线压降，选择截面积合适的电缆（通常≥1.5mm²）。

4. 通电前检查：接线完成后，检查接线是否正确、牢固，有无短路、断路情况；检查法兰连接是否紧固，密封垫片是否安装到位；确认被测介质温度、压力在变送器的额定范围内。

 （三）调试步骤

1. 通电预热：接通电源，让变送器预热15-30分钟，使电子元件达到稳定工作状态。

2. 零点校准：在被测介质压力为零（或参考压力点）时，调整变送器的零点旋钮（模拟量变送器）或通过HART手操器、控制系统进行零点校准，确保此时输出信号为4mA（对应量程下限）。若存在安装高度差导致的液柱压力影响，需在零点校准前进行液柱补偿设置。

3. 量程校准：将被测介质压力调整至量程上限（或标准压力源施加量程上限压力），调整变送器的量程旋钮（模拟量变送器）或通过智能终端进行量程校准，确保输出信号为20mA（对应量程上限）。校准过程中需反复调整零点与量程，确保整个量程范围内的线性误差符合精度要求。

4. 线性验证：在量程范围内选取2-3个中间点（如量程的25%、50%、75%），施加标准压力，测量变送器的输出信号，验证输出信号与标准压力是否呈线性关系，线性误差应在精度等级允许范围内。

5. 功能测试：对于智能型变送器，通过通信协议检查测量值、量程范围、故障信息等参数的显示与传输是否正常；测试远程参数配置功能，确保能通过控制系统或HART手操器修改量程、单位、报警阈值等参数。

6. 稳定性测试：在正常工况下运行24-48小时，观察变送器的输出信号是否稳定，无明显波动或漂移，若存在波动，需检查安装是否牢固、介质是否稳定、电磁干扰是否超标等问题。

 六、维护与保养

单法兰压力变送器的维护与保养旨在延长设备使用寿命、保证测量精度稳定，需结合设备运行工况定期进行，主要包括日常巡检、定期校准、故障处理等内容。

 （一）日常巡检

1. 外观检查：每日检查变送器的外壳是否完好，有无破损、腐蚀痕迹；法兰连接部位有无介质泄漏，密封垫片是否老化、变形；显示表头是否清晰，无乱码、黑屏现象。

2. 运行状态检查：通过控制系统或现场表头查看测量值是否稳定，有无异常波动或超量程报警；检查输出信号是否正常，无断线、短路情况；对于智能型变送器，通过通信协议查看设备内部温度、电源电压等参数，确认设备处于正常工作状态。

3. 环境检查：检查安装环境是否符合要求，有无新增的振动、电磁干扰源；高温、潮湿、粉尘环境下的变送器，需检查防护措施是否到位，避免环境因素影响设备性能。

 （二）定期校准

定期校准是保证测量精度的关键，校准周期根据设备使用工况与精度要求确定，通常为6-12个月，恶劣工况下可缩短至3-6个月。

1. 校准准备：准备标准压力源、HART手操器、万用表、校准记录表格等工具；将变送器与被测设备隔离（关闭切断阀），释放腔体内的介质压力，拆除法兰膜片表面的杂质与沉积物。

2. 校准过程：按照安装调试中的零点校准、量程校准、线性验证步骤进行校准，记录校准前后的零点误差、量程误差、线性误差；若误差超出精度允许范围，需进行调整，直至符合要求；校准完成后，在设备上粘贴校准合格标识，记录校准日期与下次校准时间。

3. 填充液检查：对于使用时间较长的变送器，检查填充液是否泄漏、变质（如颜色变深、出现沉淀），若存在泄漏或变质，需及时补充或更换填充液，更换时需选择与原型号一致的填充液，避免混用导致兼容性问题。

 （三）故障处理

常见故障及处理方法如下：

1. 无输出信号：检查电源是否正常，接线是否松动、断线；检查变送器内部保险丝是否熔断（部分型号）；若为智能型变送器，通过通信协议查看是否存在电源故障报警，必要时更换电源模块或维修电路。

2. 输出信号波动大：检查安装是否牢固，避免振动导致的膜片形变不稳定；检查被测介质是否均匀，有无气泡、湍流等情况；检查法兰膜片表面是否附着杂质、沉积物，导致压力传递不畅，需定期清理膜片表面；检查电磁干扰是否超标，重新布线或增加屏蔽措施。

3. 测量值偏差大：首先进行零点与量程校准，排除校准误差；检查法兰膜片是否损坏、腐蚀，导致灵敏度下降，需更换膜片；检查填充液是否泄漏、变质，影响压力传递，及时补充或更换填充液；检查安装高度差是否未进行补偿，重新进行液柱补偿设置。

4. 法兰连接处泄漏：检查密封垫片是否老化、损坏，更换符合要求的密封垫片；检查法兰螺栓是否紧固不均，重新均匀紧固螺栓；检查法兰密封面是否变形、划伤，必要时进行修复或更换法兰。

5. 智能功能失效：检查通信线路是否正常，接线是否正确；检查通信协议配置是否与控制系统一致；若HART手操器无法连接，检查变送器的通信模块是否故障，必要时联系厂家维修或更换模块。

 （四）长期停机维护

若设备长期停机（超过1个月），需进行以下维护：

1. 关闭电源，拆除接线端子，做好线路标识，避免重新接线时出错。

2. 关闭被测设备与变送器之间的切断阀，释放腔体内的介质压力，清理法兰膜片表面的介质残留，避免腐蚀膜片。

3. 对于腐蚀性介质测量场景，需拆卸法兰连接，对膜片进行清洗、干燥处理，必要时涂抹防锈、防腐涂层。

4. 将变送器存放在干燥、通风、无腐蚀气体的环境中，避免阳光直射、高温高湿环境，定期检查设备状态，防止存放期间损坏。

 七、行业应用

单法兰压力变送器凭借其防腐、防堵、适应恶劣工况的特点，在多个行业中得到广泛应用，以下为典型应用场景：

 （一）石油化工行业

石油化工行业的介质多为强酸、强碱、高温高压、高粘度的腐蚀性介质（如原油、汽油、柴油、化工原料），且测量环境多为露天、多振动、多电磁干扰。单法兰压力变送器可用于反应釜压力测量、储罐液位测量、管道压力监测等场景，例如：在酸碱储罐液位测量中，采用哈氏合金膜片与氟油填充液的变送器，避免介质腐蚀；在原油管道压力监测中，通过单法兰结构防止原油中的杂质堵塞导压管，保证测量稳定。

 （二）冶金行业

冶金行业的测量场景多涉及高温、粉尘、振动，被测介质包括钢水、铁水、高温炉气、冷却水等。单法兰压力变送器可用于高炉炉顶压力测量、转炉煤气压力监测、冷却水管路压力控制等，例如：高炉炉顶压力测量采用高温型变送器，膜片材质选择耐高温不锈钢，防护等级达到IP67，抵御高温粉尘环境的影响；冷却水塔液位测量采用防堵型单法兰变送器，避免水中杂质堵塞测量通道。

 （三）电力行业

电力行业的锅炉、汽轮机、凝汽器等设备需要测量蒸汽压力、给水压力、凝汽器真空度等参数，介质多为高温高压蒸汽、给水。单法兰压力变送器可用于锅炉汽包压力测量、主蒸汽管道压力监测、凝汽器真空度测量等，例如：锅炉汽包压力测量采用高温高压型变送器，压力等级达到PN25.0，介质温度范围支持350℃，确保在高温高压工况下稳定运行；凝汽器真空度测量采用绝压型单法兰变送器，量程范围为0-100kPa绝压，准确测量真空度变化。

 （四）医药与食品加工行业

医药与食品加工行业对测量设备的卫生性、腐蚀性要求较高，被测介质多为药液、食品原料（如果汁、乳制品）、蒸汽等，需避免设备污染介质。单法兰压力变送器采用食品级不锈钢（如316L）或卫生级法兰设计，膜片表面光滑、无死角，便于清洗消毒，可用于药液储罐液位测量、发酵罐压力控制、蒸汽灭菌设备压力监测等场景，确保测量过程卫生、安全，符合行业标准。

 （五）水处理行业

水处理行业的被测介质包括原水、污水、污泥等，介质中含有大量杂质、悬浮物，容易堵塞普通压力变送器的导压管。单法兰压力变送器无导压管设计，膜片表面可采用防堵结构，适用于污水处理池液位测量、污泥管道压力监测、净水设备压力控制等场景，避免杂质堵塞导致的测量失效，降低维护成本。

 八、结语

单法兰压力变送器作为工业自动化测量领域的关键设备，以其独特的单法兰隔离结构、精准的测量性能、广泛的介质适应性，解决了传统压力变送器在腐蚀、粘稠、含颗粒介质测量中的痛点问题。通过合理选型、正确安装调试与定期维护，单法兰压力变送器能够在恶劣工况下长期稳定运行，为工业生产过程的压力、液位测量提供可靠数据支持，助力企业实现生产自动化、精准化控制。

随着工业4.0的推进，单法兰压力变送器正朝着智能化、网络化、高精度的方向发展，未来将集成更多智能诊断功能、支持更丰富的通信协议，与工业互联网、物联网深度融合，为工业控制系统提供更全面、高效的数据服务，推动过程工业的智能化升级。在实际应用中，用户需结合自身工况与需求，选择合适的产品类型与品牌，充分发挥单法兰压力变送器的性能优势，实现测量精度与生产效率的双重提升。
