压力变送器：工业自动化的核心感知设备详细解析

 一、压力变送器的定义与核心定位

压力变送器是一种将压力、差压、绝压、表压等物理压力信号转换为标准电信号（如4-20mA直流电流信号、0-10V直流电压信号）或数字信号，并远距离传输至控制系统、显示仪表或数据采集设备的工业自动化仪表。它是工业生产中“感知层”的核心设备，承担着压力参数的精准采集、信号转换与可靠传输功能，是实现生产过程自动化控制、安全监控、能耗优化的基础。

与传统压力传感器相比，压力变送器不仅具备信号转换能力，还集成了温度补偿、线性修正、抗干扰处理、远程校准等智能化功能，能够在复杂工业环境中稳定工作，为上层系统提供高可靠性的压力数据支持。其应用覆盖石油化工、电力能源、水处理、冶金、制药、食品加工等几乎所有工业领域，以及航空航天、汽车制造、医疗设备等高端装备领域，是工业4.0时代智能制造不可或缺的关键组件。

 二、压力变送器的工作原理与核心构成

 （一）基本工作原理

压力变送器的核心工作逻辑是“物理压力→机械形变→电信号转换→标准信号输出”，具体过程如下：

1. 压力感知：被测介质（气体、液体、蒸汽等）通过压力接口作用于敏感元件（如应变片、电容膜片、压电晶体等），使敏感元件发生与压力成正比的机械形变（如拉伸、压缩、位移）；

2. 信号转换：敏感元件将机械形变转化为微弱的电信号（如电阻变化、电容变化、电荷变化），该信号直接反映被测压力的大小，但因信号微弱、非线性且易受干扰，无法直接传输使用；

3. 信号处理：微弱电信号经变送器内部的信号调理电路（包括放大电路、滤波电路、温度补偿电路、线性化电路等）处理，消除环境温度、电源波动等干扰因素，将非线性信号修正为线性信号；

4. 标准输出：处理后的信号通过数模转换（D/A）或直接以数字形式，转换为工业标准信号（如4-20mA、0-5V）或总线信号（如HART、Profibus、Modbus），传输至控制器、显示器等设备，完成压力参数的检测与反馈。

 （二）核心构成组件

1. 测量单元（传感器模块）：

    - 核心元件：根据测量原理不同，常用敏感元件包括应变片式、电容式、压电式、电感式等，其中应变片式和电容式应用最广泛。应变片式通过金属应变片粘贴在弹性膜片上，压力导致膜片形变，应变片电阻变化，通过惠斯通电桥将电阻变化转化为电压信号；电容式通过两个相对的电极（固定电极与可动膜片电极）构成电容，压力使膜片位移，改变电容值，通过电容检测电路转换为电信号。

    - 压力接口：用于连接被测介质，常见形式有螺纹接口（M20×1.5、G1/2等）、法兰接口（适用于粘稠、易堵塞介质）、卡套接口（适用于洁净介质），材质多为不锈钢（316L）、哈氏合金（耐腐蚀）等。

    - 隔离膜片：当被测介质具有腐蚀性、粘稠性或含有固体颗粒时，隔离膜片可避免介质直接接触敏感元件，通过填充硅油等传压介质将压力传递给敏感元件，保障测量精度与设备寿命。

2. 信号处理单元（转换模块）：

    - 放大电路：将敏感元件输出的微弱电信号（通常为mV级）放大为可处理的电压信号，核心器件为运算放大器，需具备低噪声、高稳定性特性。

    - 温度补偿电路：环境温度变化会导致敏感元件特性漂移，影响测量精度。温度补偿电路通过热敏电阻等温度传感器采集环境温度，对测量信号进行实时修正，确保在宽温度范围内（如-40℃~85℃）的测量准确性。

    - 线性化电路：敏感元件的输入（压力）与输出（电信号）关系并非完全线性，线性化电路通过硬件（如二极管网络）或软件（如微处理器算法）对信号进行修正，使输出信号与压力呈严格线性关系，提升测量精度。

    - 电源模块：为整个变送器提供稳定电源，支持宽电压输入（如12V~36V DC），适配工业现场不同供电条件，同时具备过压、过流保护功能。

3. 输出单元（通信模块）：

    - 模拟信号输出：最常用的工业标准模拟信号为4-20mA直流电流信号，其优点是抗干扰能力强、传输距离远（可达1000米）、可实现两线制供电（信号线路同时传输电流信号与供电电压），适用于传统PLC、DCS系统；此外还有0-10V、0-5V电压信号，适用于短距离、低干扰场景。

    - 数字信号输出：随着工业自动化的智能化发展，数字信号输出逐渐普及，包括HART（混合信号，兼容模拟信号与数字信号，可远程校准与参数配置）、Profibus-DP、Modbus-RTU、Foundation Fieldbus等总线信号，支持多设备组网、数据双向传输，便于实现设备远程监控与维护。

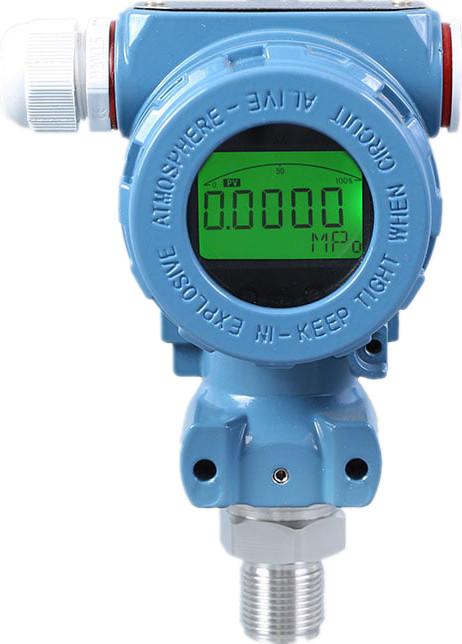

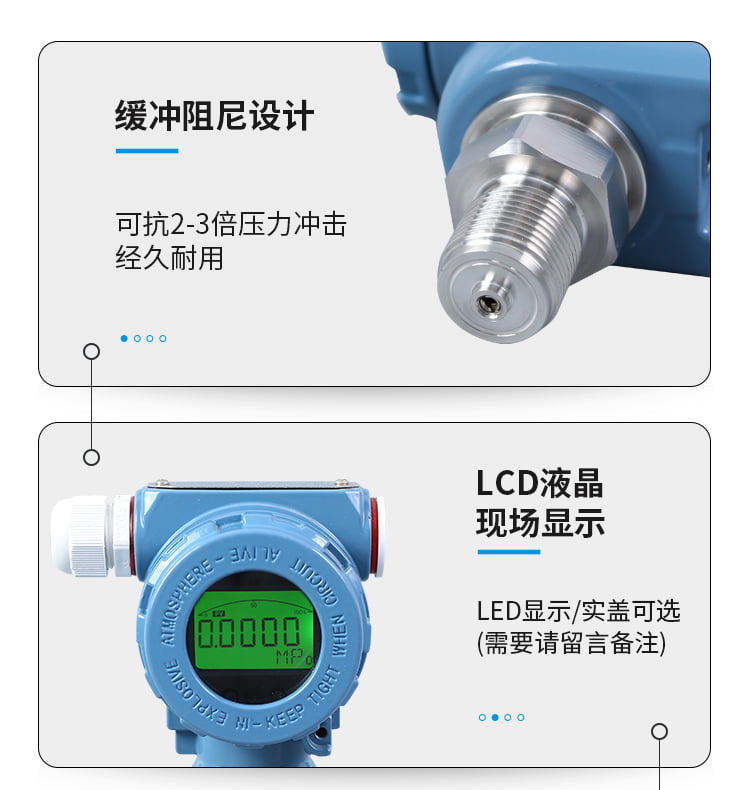

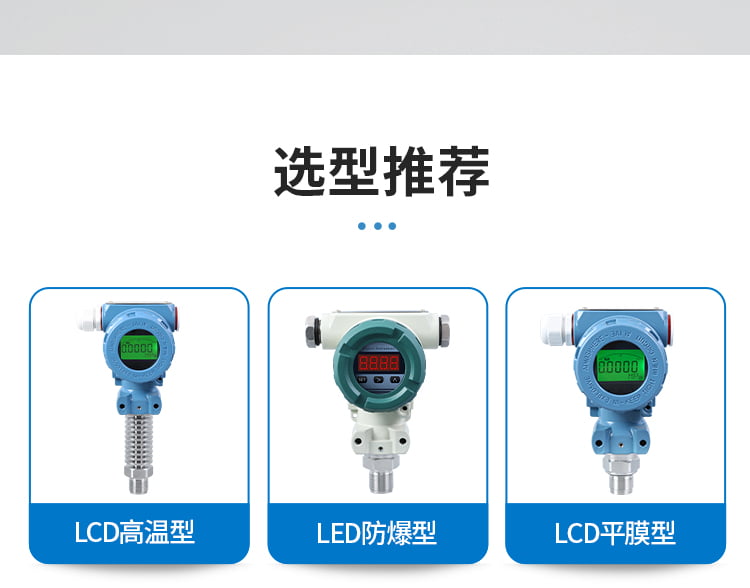

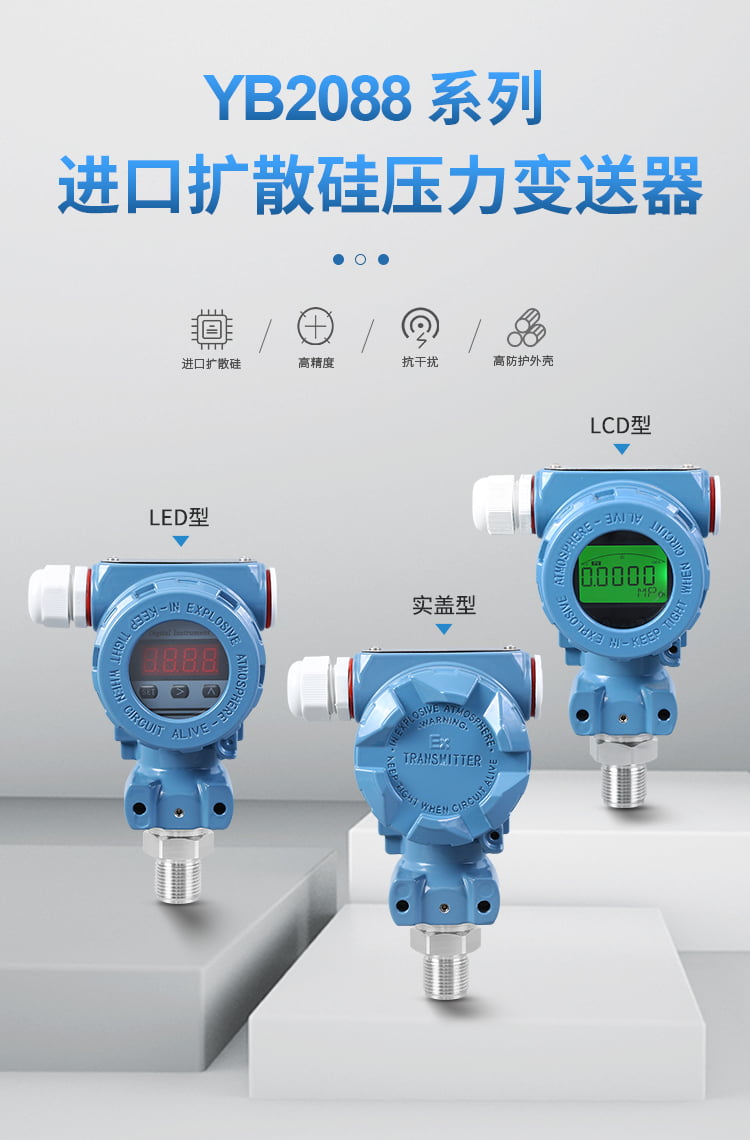

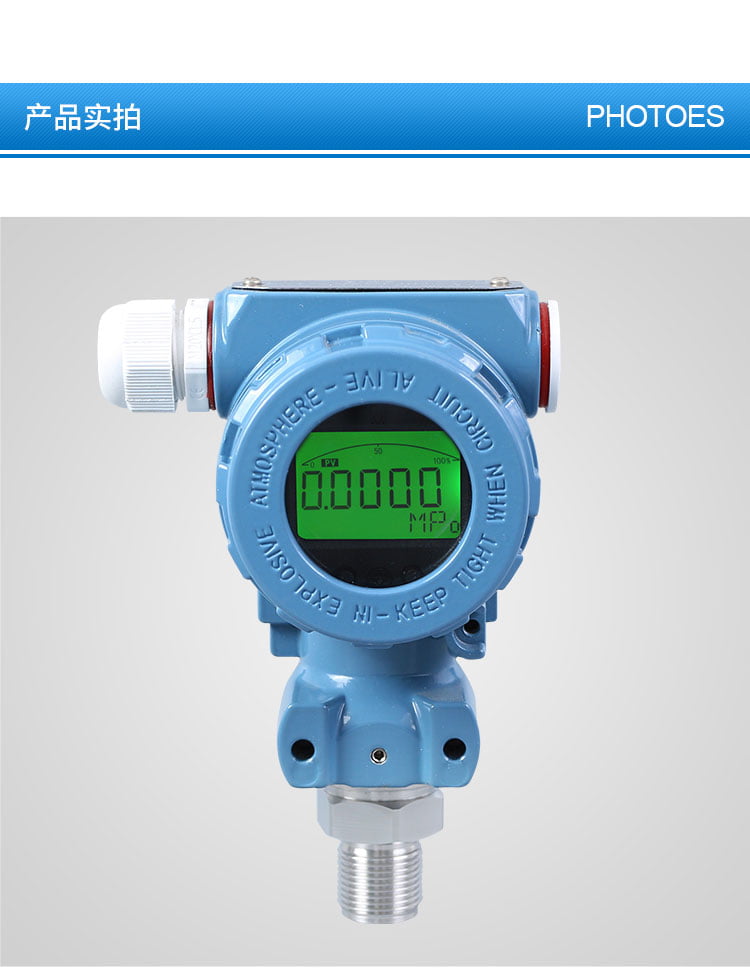

    - 显示与操作模块：部分智能型压力变送器集成LCD或LED显示屏，可现场显示压力值、单位、故障信息等，配备按键或磁控笔操作功能，支持现场校准、参数修改（如量程设定、单位切换），提升使用便捷性。

 三、压力变送器的主要分类与技术参数

 （一）主要分类

1. 按测量压力类型分类：

    - 表压变送器：测量被测介质压力相对于当地大气压的差值，当介质压力高于大气压时输出正信号，低于大气压时输出负信号（或下限信号），适用于普通工业压力测量（如管道压力、储罐液位间接测量）。

    - 绝压变送器：测量被测介质压力相对于绝对真空的压力值，不受大气压变化影响，适用于高精度压力测量（如真空系统、航空航天液压系统）。

    - 差压变送器：测量两个被测压力点之间的压力差值，应用场景包括流量测量（配合孔板、文丘里管等节流元件）、液位测量（测量密闭容器内液位高度对应的差压）、密度测量等，是工业中应用最广泛的类型之一。

    - 负压变送器（真空变送器）：专门用于测量低于大气压的压力（真空度），量程范围通常为-100kPa~0kPa，适用于真空干燥、负压吸附等场景。

2. 按工作原理分类：

    - 应变片式压力变送器：结构简单、成本适中、精度较高（±0.1%~±0.5%FS），适用于中低压测量（0~10MPa），是目前工业领域应用最广泛的类型，缺点是抗过载能力较弱，易受温度影响。

    - 电容式压力变送器：测量精度高（±0.075%~±0.1%FS）、抗过载能力强、稳定性好，适用于高压、高温、腐蚀性介质测量（量程可达0~100MPa），缺点是成本较高，对安装环境振动敏感。

    - 压电式压力变送器：基于压电晶体的压电效应，压力作用下产生电荷信号，响应速度快（毫秒级），适用于动态压力测量（如发动机排气压力、冲击波压力），缺点是输出信号易漂移，需配套电荷放大器，不适用于静态压力长期测量。

    - 电感式压力变送器：利用电感量变化转换压力信号，抗干扰能力强、环境适应性好，适用于恶劣工业环境（如高温、振动），但精度相对较低（±0.5%~±1.0%FS）。

3. 按安装方式分类：

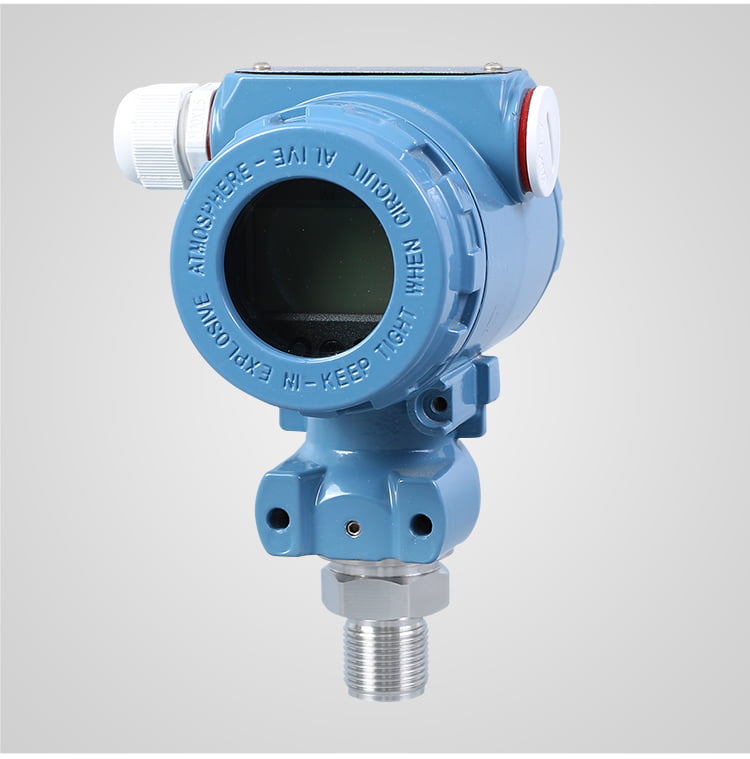

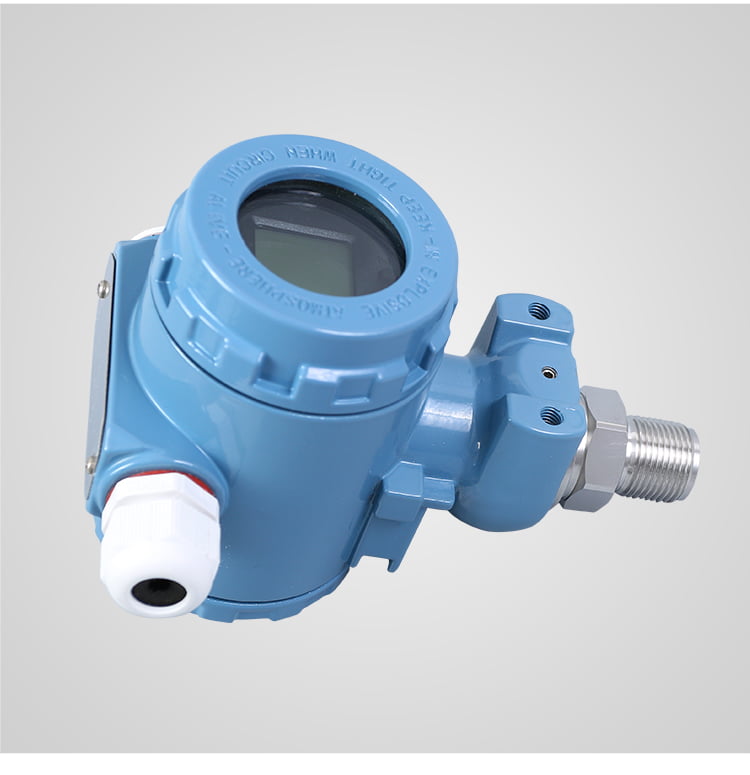

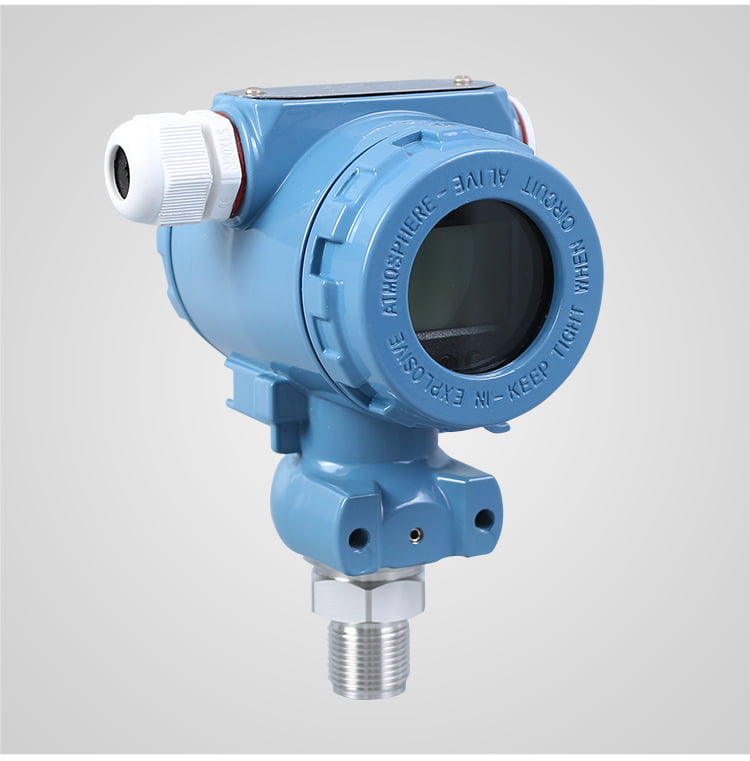

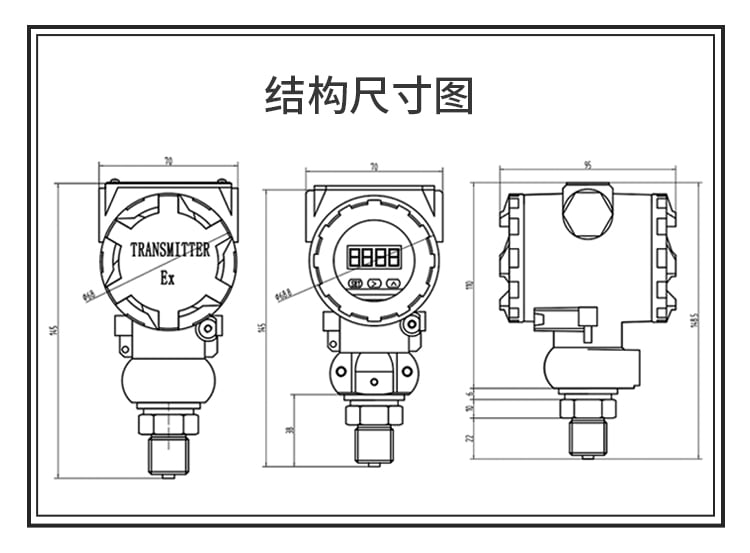

    - 螺纹安装式：通过螺纹接口直接安装在管道或设备上，结构紧凑、安装便捷，适用于普通介质与常规工况。

    - 法兰安装式：通过法兰与设备连接，避免介质堵塞压力接口，适用于粘稠介质（如泥浆、原油）、结晶介质或大口径管道。

    - 支架安装式：通过支架固定在设备旁或地面，变送器与测量点通过导压管连接，适用于高温、高压或不便直接安装的场景。

4. 按供电与信号传输方式分类：

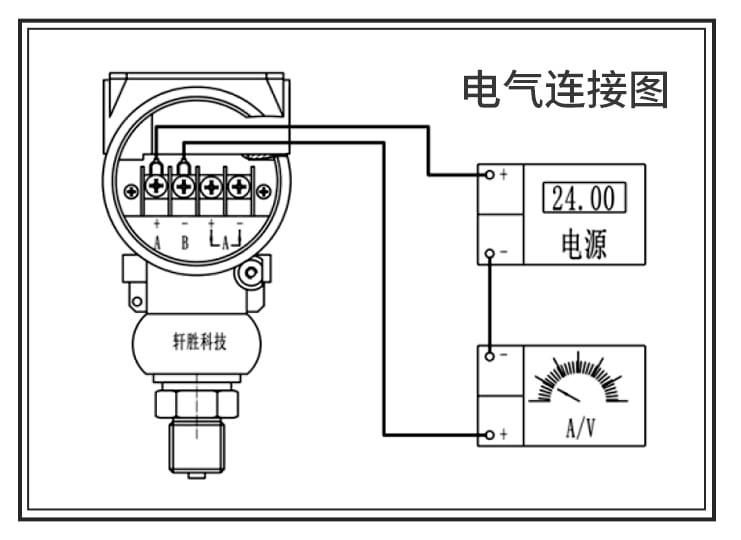

    - 两线制压力变送器：供电与信号传输共用两根导线，电源电压通过信号线路提供（通常为24V DC），输出4-20mA电流信号，安装成本低、布线简单，是工业现场的主流选择。

    - 三线制/四线制压力变送器：供电线路与信号线路分离，三线制通常为“电源正、电源负、信号输出”，四线制增加接地线路，适用于大功率变送器或数字信号输出场景，安装成本相对较高。

 （二）核心技术参数

1. 量程范围：指变送器能够测量的压力范围，通常以满量程（FS）表示，如0~1MPa、-100kPa~500kPa、0~100MPa等，用户需根据实际测量需求选择合适量程，一般建议被测压力处于量程的30%~70%之间，以保证测量精度。

2. 测量精度：衡量变送器测量值与真实值的偏差程度，常用等级有±0.075%FS、±0.1%FS、±0.25%FS、±0.5%FS、±1.0%FS等，精度等级越高，测量误差越小，适用于对压力控制要求严格的场景（如精密化工、航空航天）。

3. 零点漂移与量程漂移：零点漂移指在无压力输入时，变送器输出信号的变化量；量程漂移指在满量程压力输入时，输出信号的变化量，通常以“%FS/年”或“%FS/℃”表示，漂移值越小，设备稳定性越好，长期工作可靠性越高。

4. 响应时间：指变送器从感受到压力变化到输出信号稳定的时间，通常为毫秒级（如1ms~100ms），响应时间越短，越适用于动态压力测量或快速变化的工况（如液压系统、气流控制）。

5. 环境温度范围：变送器能够正常工作的环境温度区间，工业级产品通常为-40℃~85℃，高温型可达-20℃~150℃，低温型可达-60℃~60℃，选择时需匹配现场环境温度，避免温度超出范围导致测量精度下降或设备损坏。

6. 介质温度范围：被测介质的温度范围，普通变送器适用于-20℃~100℃，高温型通过冷却装置或特殊设计可适配-50℃~400℃，介质温度过高或过低会影响传压介质性能（如硅油凝固、蒸发），需选择对应温度等级的产品。

7. 防护等级：表示变送器抵御灰尘、水分侵入的能力，常用IP等级表示，如IP65（防尘、防喷水）、IP67（防尘、防浸水）、IP68（防尘、可长期浸水），工业现场通常要求防护等级不低于IP65，恶劣环境（如户外、潮湿场所）需选择IP67及以上等级。

8. 防爆等级：适用于易燃易爆环境（如石油化工、煤矿）的变送器需具备防爆性能，常见防爆等级有Ex ia IIC T6（本质安全型）、Ex d IIC T6（隔爆型）等，需根据现场爆炸危险区域等级（0区、1区、2区）选择对应的防爆类型。

9. 输出信号：如前文所述，包括4-20mA、0-10V等模拟信号，以及HART、Profibus等数字信号，需与控制系统的输入接口匹配。

 四、压力变送器的关键应用场景

压力变送器作为工业自动化的“压力感知神经”，应用场景贯穿生产、制造、监控的全流程，以下是典型领域的应用案例：

 （一）石油化工行业

石油化工是压力变送器的最大应用领域，涉及原油开采、炼油、化工合成等多个环节，对变送器的耐腐蚀性、防爆性、稳定性要求极高。

- 原油开采：在油井井口安装压力变送器，测量井底压力、井口回压，实时监控油井产量与开采状态，优化抽油机工作参数；

- 炼油工艺：在蒸馏塔、反应釜、换热器等设备上安装差压变送器，测量设备进出口压力差，监控介质流量与换热效率；在储罐上安装表压变送器，测量罐内液位对应的压力，实现储罐液位的连续监测与防溢出报警；

- 化工合成：在腐蚀性介质（如酸、碱、盐溶液）输送管道上，采用哈氏合金材质的电容式压力变送器，测量介质压力，确保反应过程的压力稳定，避免因压力异常导致反应失控。

 （二）电力能源行业

电力行业（火电、水电、核电、新能源发电）中，压力变送器主要用于锅炉、汽轮机、管道系统的压力监控，保障发电设备的安全稳定运行。

- 火电锅炉：在锅炉汽包、过热器、省煤器等部位安装压力变送器，测量蒸汽压力、给水压力，实时反馈给DCS系统，调节给水量与燃料供给量，避免锅炉超压爆炸；

- 水电站：在水轮机进水口、引水管道上安装压力变送器，测量水流压力，监控水轮机运行状态；在水库大坝上安装差压变送器，测量大坝上下游水位差，评估大坝受力情况；

- 核电系统：在反应堆冷却回路、蒸汽发生器等关键设备上，采用高精度、高可靠性的绝压变送器，测量冷却剂压力、蒸汽压力，确保核反应堆的安全运行，对变送器的抗震性、耐辐射性有严格要求。

 （三）水处理与环保行业

水处理行业（自来水厂、污水处理厂、工业废水处理）中，压力变送器用于水泵出口压力、管道压力、沉淀池液位等参数的测量，保障水处理流程的顺畅与达标排放。

- 自来水厂：在取水口、加压泵出口安装压力变送器，测量原水压力、管网供水压力，调节加压泵转速，保证供水压力稳定；在沉淀池、滤池上安装差压变送器，测量液位高度，控制进水流量与排泥时间；

- 污水处理厂：在污水提升泵出口、曝气池、消毒池等部位安装压力变送器，测量污水压力、曝气压力，监控污水处理过程中的曝气效率与管道通畅性；在污泥处理系统中，采用法兰式压力变送器，避免污泥堵塞接口，测量污泥输送压力。

 （四）冶金与机械制造行业

冶金行业（钢铁、有色金属冶炼）和机械制造行业中，压力变送器用于高温、高压、振动环境下的压力测量，支持生产工艺控制与设备保护。

- 钢铁冶炼：在高炉、转炉的煤气管道上安装防爆型压力变送器，测量煤气压力，防止煤气泄漏或超压；在连铸机的冷却水管道上安装压力变送器，监控冷却水流压力，避免因冷却不足导致设备损坏；

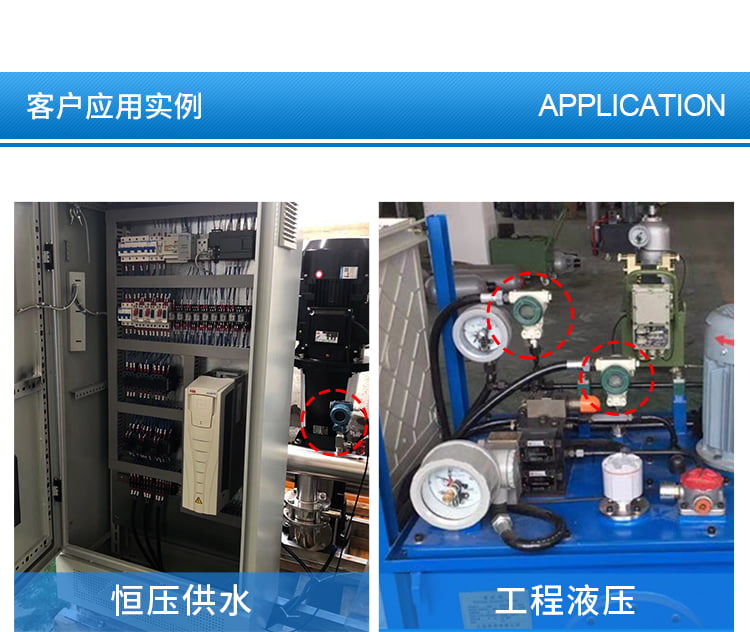

- 机械制造：在液压系统、气动系统中安装压力变送器，测量液压油压力、压缩空气压力，反馈给控制系统，调节液压泵、空压机的工作状态，保证设备动作精准；在机床主轴、冲压设备上安装动态压力变送器，监控加工过程中的压力变化，实现加工质量的实时监测。

 （五）制药与食品加工行业

制药、食品行业对生产过程的洁净度、卫生性要求极高，压力变送器需具备卫生级设计，避免介质污染，同时保证测量精度。

- 制药行业：在药品发酵罐、配料罐上安装卫生级法兰式压力变送器（材质为316L不锈钢，表面抛光处理），测量罐内压力与液位，控制发酵、配料过程的工艺参数，符合GMP认证要求；

- 食品加工：在饮料、乳制品生产线的储罐、输送管道上安装卫生级压力变送器，测量产品压力与液位，避免产品污染，同时监控灌装压力，保证灌装量的准确性。

 （六）航空航天与汽车行业

高端装备领域对压力变送器的精度、响应速度、环境适应性要求严苛，推动了变送器技术的升级。

- 航空航天：在飞机发动机、液压系统、燃油系统中安装高精度、抗振动、耐高温的压力变送器，测量发动机排气压力、液压油压力、燃油压力，为飞行控制系统提供实时数据，保障飞行安全；

- 汽车制造：在汽车发动机、变速箱、制动系统中安装小型化、低成本的压力变送器，测量进气压力、燃油压力、制动液压力，优化发动机燃烧效率，提升制动系统可靠性，支持新能源汽车的电池热管理系统压力监控。

 五、压力变送器的选型、安装与维护

 （一）选型原则

压力变送器的选型直接影响测量精度与使用可靠性，需结合以下因素综合考虑：

1. 测量需求：明确测量压力类型（表压、绝压、差压）、量程范围、测量精度要求，确保变送器量程覆盖被测压力，精度等级满足工艺需求。

2. 介质特性：根据被测介质的腐蚀性（酸、碱、盐）、粘稠度（如泥浆、原油）、温度（常温、高温、低温）、是否含固体颗粒等，选择合适的材质（316L、哈氏合金、钛合金）、接口类型（螺纹、法兰）与隔离方式（隔离膜片、导压管）。

3. 环境条件：考虑现场环境的温度、湿度、振动、粉尘、是否易燃易爆等，选择对应环境温度范围、防护等级（IP65及以上）、防爆等级的产品，如户外环境需选择防水、防晒设计，易燃易爆环境需选择本质安全型或隔爆型变送器。

4. 系统兼容性：根据控制系统的输入接口，选择匹配的输出信号（4-20mA、HART、Modbus等），确保变送器与PLC、DCS系统正常通信；同时考虑供电条件，选择两线制或三线制产品。

5. 安装空间：根据现场安装位置的空间大小，选择合适尺寸、安装方式的变送器，如狭小空间可选择小型化螺纹安装式产品，大口径管道需选择法兰安装式产品。

6. 成本预算：在满足使用要求的前提下，平衡精度、功能与成本，普通工况可选择经济型应变片式变送器，高精度、恶劣环境需选择电容式或特殊材质变送器。

 （二）安装要点

正确安装是保证压力变送器测量精度与使用寿命的关键，需注意以下事项：

1. 安装位置：选择远离振动源、热源、电磁干扰源的位置，避免阳光直射、雨水浸泡；测量气体介质时，变送器应安装在管道上方，防止冷凝水进入变送器；测量液体介质时，变送器应安装在管道侧面或下方，避免气体积聚（气堵）影响测量。

2. 导压管布置：当变送器与测量点存在距离时，需安装导压管，导压管长度不宜超过10米，坡度不小于1:10，确保介质能够顺利流回管道或排出冷凝水；差压变送器的正负压导压管应尽量等长，避免因导压管长度差异导致测量误差。

3. 接口密封：安装时确保压力接口密封良好，使用合适的密封垫片（如四氟垫片、金属垫片），避免介质泄漏；对于腐蚀性介质，密封垫片材质需与介质兼容，防止垫片腐蚀失效。

4. 接地处理：为减少电磁干扰，变送器应可靠接地，接地电阻不大于4Ω；两线制变送器的信号线应采用屏蔽电缆，屏蔽层单端接地，避免与动力电缆平行敷设。

5. 排气与排液：测量液体介质的变送器，安装后需打开排气阀排出导压管内的气体；测量气体介质的变送器，需定期排出导压管内的冷凝水，避免影响压力传递。

 （三）日常维护与校准

1. 定期检查：每周或每月对变送器进行外观检查，查看接口是否泄漏、电缆是否破损、显示屏是否正常；定期清理变送器表面的灰尘、油污，避免影响散热与防护性能。

2. 零点校准：当变送器长期使用后出现零点漂移时，需进行零点校准。对于智能型变送器，可通过HART手操器或现场按键进行零点校准（确保无压力输入时，输出信号为4mA）；对于模拟型变送器，通过调节零点电位器校准。

3. 量程校准：将标准压力源接入变送器，施加满量程压力，校准变送器输出信号是否为20mA，若存在偏差，通过手操器或量程电位器调整，确保测量精度。校准周期通常为6个月~1年，高精度工况可缩短至3个月。

4. 故障处理：常见故障包括无输出信号、输出信号不稳定、测量误差过大等。无输出信号可能是供电故障、电缆断裂，需检查电源与接线；输出信号不稳定可能是介质波动、导压管堵塞或振动干扰，需排查介质状态、清理导压管或加固安装；测量误差过大可能是零点漂移、量程偏差或安装不当，需重新校准或调整安装位置。

5. 介质兼容性维护：对于腐蚀性、粘稠性介质，定期检查隔离膜片是否腐蚀、堵塞，若出现损坏需及时更换；定期更换导压管内的传压介质（如硅油），避免介质老化影响压力传递。

 六、压力变送器的技术发展趋势

随着工业自动化、智能化、数字化的快速发展，压力变送器正朝着高精度、智能化、小型化、网络化、耐腐蚀、低功耗的方向演进，核心技术发展趋势如下：

 （一）高精度与高稳定性

通过采用新型敏感材料（如纳米材料、压电陶瓷）、优化信号处理算法（如数字滤波、人工智能补偿算法）、提升制造工艺（如微机电系统MEMS技术），压力变送器的测量精度不断提升，部分高端产品精度已达到±0.025%FS，零点漂移与量程漂移大幅降低，能够满足航空航天、精密制造等领域的超高精度测量需求。

 （二）智能化与数字化

智能型压力变送器成为主流，集成微处理器、存储器、通信模块，具备以下功能：通过HART、Profibus等总线实现远程参数配置、校准、故障诊断；支持数据记录与趋势分析，可存储历史压力数据，为生产工艺优化提供依据；具备自诊断功能，能够实时监测设备状态，发现故障时及时输出报警信号，降低维护成本；部分产品集成AI算法，可实现异常压力预测，提前预警潜在风险。

 （三）小型化与集成化

基于MEMS（微机电系统）技术的微型压力变送器逐渐普及，体积仅为传统变送器的1/10~1/5，重量轻、安装便捷，适用于汽车、医疗设备、便携式仪器等空间受限的场景；同时，变送器与其他传感器（如温度传感器、液位传感器、流量传感器）集成，形成多参数测量模块，能够同时采集压力、温度、液位等多个参数，简化系统结构，降低安装成本。

 （四）网络化与无线化

无线压力变送器快速发展，采用LoRa、NB-IoT、5G等无线通信技术，无需布线，适用于偏远地区、移动设备或不便布线的场景（如户外储罐、井下设备）；支持多设备组网，通过云平台实现数据集中管理、远程监控与分析，推动工业物联网（IIoT）的落地应用，提升生产过程的智能化管理水平。

 （五）耐恶劣环境与特殊介质适配

针对极端工况（高温、高压、强腐蚀、强辐射），研发特殊材质与结构的压力变送器，如采用陶瓷、金刚石等耐高压材料，设计耐高温隔离结构（最高耐受温度可达500℃以上），采用聚四氟乙烯、哈氏合金等耐腐蚀材质，满足石油化工、核工业、冶金等领域的恶劣环境使用需求；同时，针对生物医学、食品加工等领域的卫生要求，开发无死角、易清洗的卫生级变送器，符合GMP、FDA等认证标准。

 （六）低功耗与节能化

对于无线变送器、便携式设备，低功耗技术成为关键，通过优化电路设计、采用低功耗芯片、实现休眠唤醒机制，变送器的功耗大幅降低，电池续航时间可达数年；同时，部分产品采用能量收集技术（如太阳能、振动能量收集），实现自供电，减少对外部电源的依赖，符合绿色节能的发展趋势。

 七、结语

压力变送器作为工业自动化系统的核心感知设备，其性能直接影响生产过程的控制精度、安全可靠性与经济效益。从传统的模拟型变送器到现代的智能型、无线型变送器，压力变送器的技术迭代始终紧跟工业发展需求，在石油化工、电力能源、水处理、冶金、高端装备等领域发挥着不可替代的作用。

未来，随着MEMS、人工智能、物联网等技术的不断融合，压力变送器将进一步突破精度、稳定性、智能化水平的限制，实现从“数据采集”到“智能感知与预测”的升级，为工业4.0时代的智能制造、智能监控提供更强大的技术支撑。对于用户而言，选择合适的压力变送器、规范安装与维护，是充分发挥其性能的关键，需结合测量需求、介质特性、环境条件等因素综合考量，确保设备长期稳定运行。
