电容式压力变送器 详细介绍

电容式压力变送器是一种基于电容传感原理，将压力（或差压、绝压、表压）物理量转换为标准电信号（如4-20mA DC、0-10V DC）的工业自动化检测仪表。它具有测量精度高、稳定性强、量程范围宽、抗干扰能力突出等特点，广泛应用于石油化工、电力、冶金、水处理、制药等行业，是过程控制中核心的压力检测设备。

一、核心工作原理

电容式压力变送器的核心是电容式传感器，其工作本质是通过压力作用改变电容器的极板间距、极板面积或介电常数，进而改变电容量，再通过信号调理电路将电容变化转换为标准电信号输出。

1. 核心传感结构（以差压型为例）

主流结构为单晶硅电容传感器或金属膜片电容传感器，核心由“固定极板+可动极板（感压膜片）+介电介质”组成：

- 固定极板：通常为玻璃镀膜极板或金属极板，与可动极板形成电容初始值；

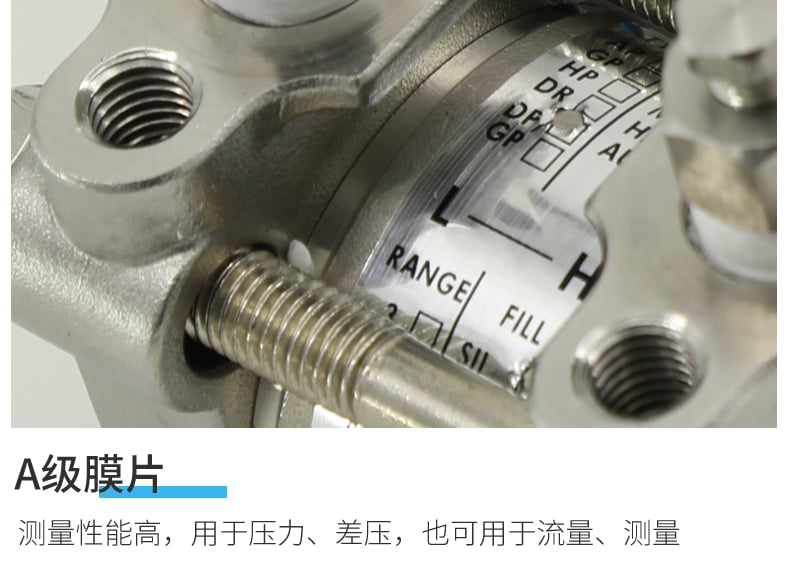

- 可动极板（感压膜片）：由弹性材料（如单晶硅、钛合金、哈氏合金）制成，直接承受被测介质压力；

- 介电介质：极板间通常为干燥气体（如氮气）或真空，确保介电常数稳定。

2. 工作过程

1. 压力作用：被测介质（气体、液体）通过隔离膜片和填充液（如硅油）传递压力至感压膜片；

2. 电容变化：感压膜片在压力差作用下产生微小形变（通常微米级），导致与固定极板的间距变化（核心变化量），根据电容公式 \( C = \frac{\varepsilon S}{d} \)（\( \varepsilon \) 为介电常数，\( S \) 为极板面积，\( d \) 为极板间距），间距 \( d \) 改变直接导致电容量 \( C \) 线性变化；

3. 信号转换：传感器内置的高频振荡电路将电容变化转换为电压/电流信号，再经放大、滤波、线性化补偿（温度补偿、非线性补偿）后，输出标准电信号（如4-20mA）；

4. 零点与量程校准：通过仪表按键或上位机软件，校准零点（无压力时输出4mA）和满量程（额定压力时输出20mA）。

3. 不同压力类型的测量原理

- 表压测量：以大气压为参考，仅测量被测压力与大气压的差值；

- 绝压测量：以真空为参考，测量被测压力的绝对数值（固定极板一侧密封为真空腔）；

- 差压测量：测量两个测点的压力差值（感压膜片两侧分别承受两个测点的压力）。

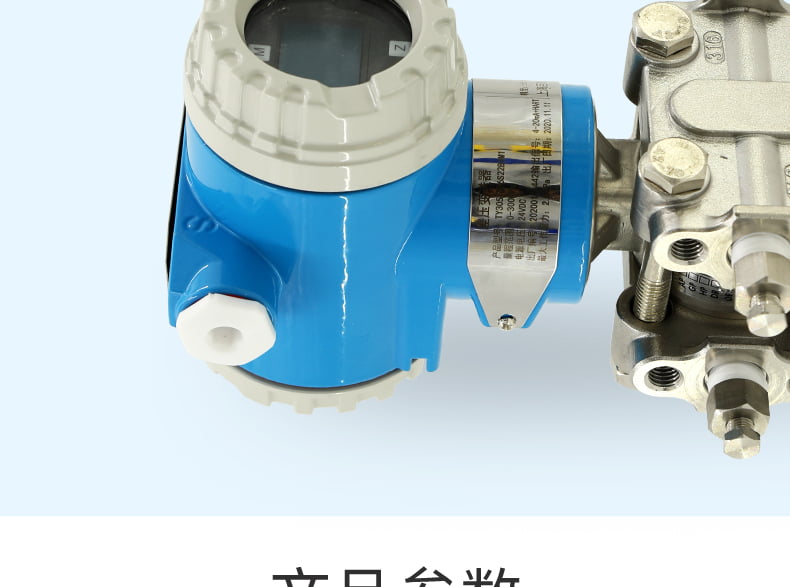

二、核心组成部分

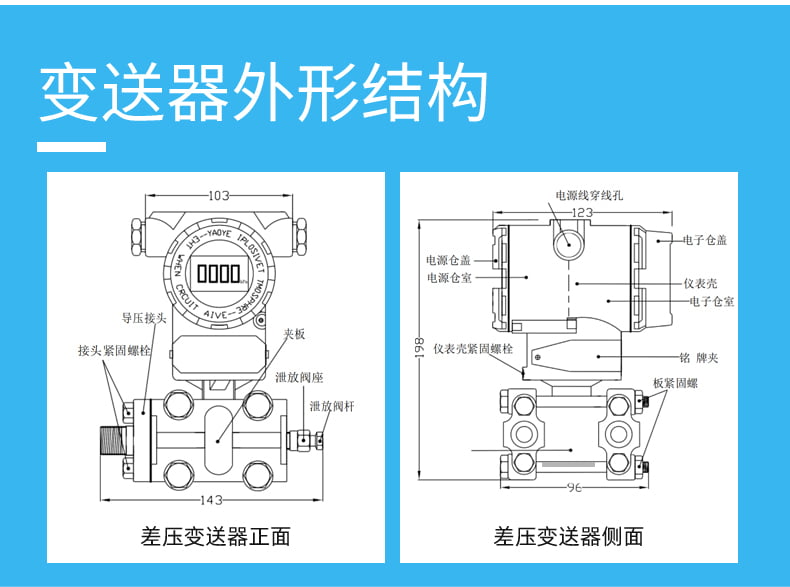

电容式压力变送器由传感单元、信号处理单元、外壳与连接部件、辅助功能模块四部分构成，各部分协同实现压力检测与信号输出：

| 组成部分       | 核心功能                                                                 | 关键部件/技术                          |

|----------------|--------------------------------------------------------------------------|---------------------------------------|

| 传感单元       | 直接承受压力，将压力转换为电容变化                                       | 感压膜片（单晶硅/金属）、固定极板、填充液 |

| 信号处理单元   | 将电容变化转换为标准电信号，进行补偿与校准                               | 振荡电路、放大电路、A/D转换器、MCU    |

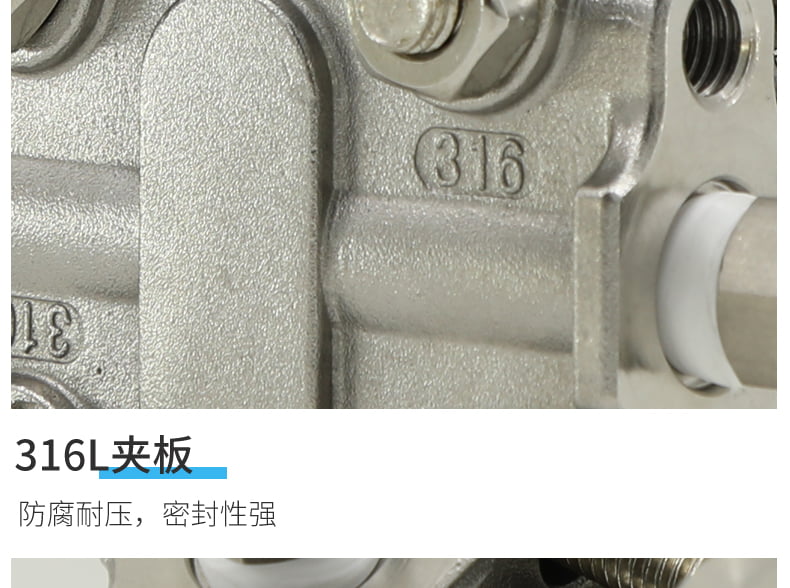

| 外壳与连接部件 | 保护内部元件，实现与被测介质、安装环境的连接                             | 防爆外壳、法兰/螺纹接口、隔离膜片      |

| 辅助功能模块   | 拓展使用场景，提升可靠性（可选）                                         | 温度补偿模块、HART通讯模块、显示表头    |

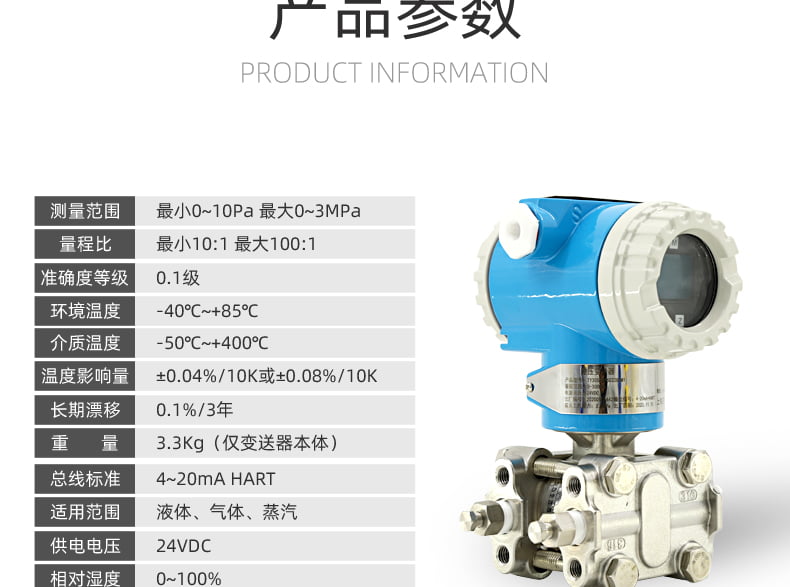

三、关键技术参数（选型核心依据）

选型时需重点关注以下参数，确保与工况需求匹配：

1. 测量范围

- 量程跨度大：通常表压/差压量程从0-1kPa到0-40MPa，绝压量程从0-10kPa到0-100MPa；

- 量程可调：部分型号支持量程迁移（正向/反向迁移），适配不同测量场景。

2. 精度等级

- 常规精度：±0.075%FS（满量程）、±0.1%FS；

- 高精度型号：±0.05%FS（适用于计量级场景）；

- 注：精度需结合温度范围，通常标注“在-10~60℃下精度为±X%FS”。

3. 输出信号

- 标准模拟信号：4-20mA DC（两线制/三线制，两线制最常用，由回路供电）、0-5V DC、0-10V DC；

- 数字信号（可选）：HART协议（模拟+数字混合）、Profibus、Modbus、Foundation Fieldbus等。

4. 工作条件

- 介质温度：-40~120℃（常规），高温型可达-200~400℃（需特殊材质与结构）；

- 环境温度：-40~85℃（户外/工业环境适配）；

- 介质兼容性：需根据介质腐蚀性选择隔离膜片材质（如316L不锈钢、哈氏合金C、钽合金）。

5. 防护与防爆等级

- 防护等级：IP65（防尘防水）、IP67（可短时间浸水）；

- 防爆等级：Ex ia IIC T6（本质安全型）、Ex d IIC T6（隔爆型），适配易燃易爆环境（如化工车间）。

6. 其他参数

- 响应时间：≤10ms（快速响应型）~≤50ms（常规型）；

- 供电电压：两线制4-20mA通常为12-36V DC（典型24V DC）；

- 过载能力：通常为额定量程的150%~300%（避免压力冲击损坏传感器）。

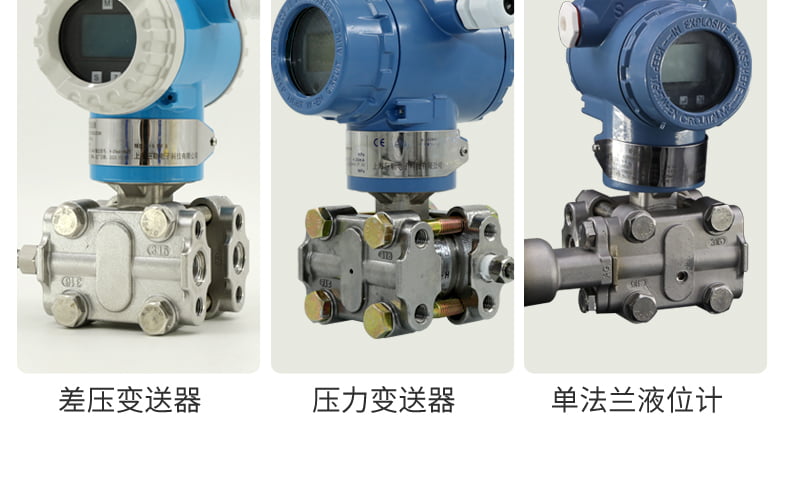

四、主要类型与应用场景

根据测量对象、结构形式和使用环境，电容式压力变送器可分为以下类型，适配不同工业场景：

1. 按测量类型分类

| 类型       | 适用场景                                                                 | 典型应用举例                     |

|------------|--------------------------------------------------------------------------|----------------------------------|

| 表压变送器 | 测量介质压力相对于大气压的差值，适用于开口容器压力、管道压力检测         | 自来水管道压力、储罐液位（开口罐） |

| 绝压变送器 | 测量介质绝对压力，适用于密闭容器、真空系统、海拔压力检测                 | 真空镀膜机压力、锅炉炉膛绝压     |

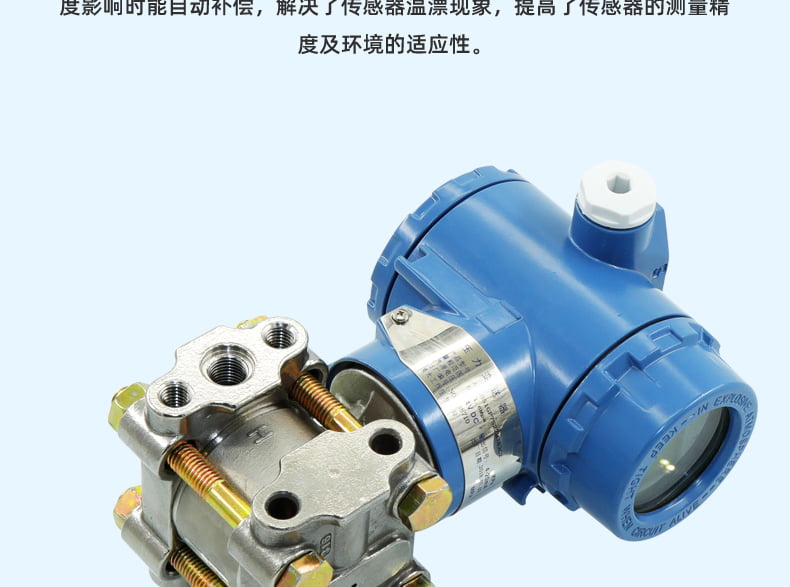

| 差压变送器 | 测量两个测点的压力差，适用于流量、液位（密闭罐）、压差检测               | 管道流量（配合孔板/文丘里管）、密闭罐液位 |

2. 按结构形式分类

- 普通型：直接安装，适用于干燥、无腐蚀、无粉尘的常规环境；

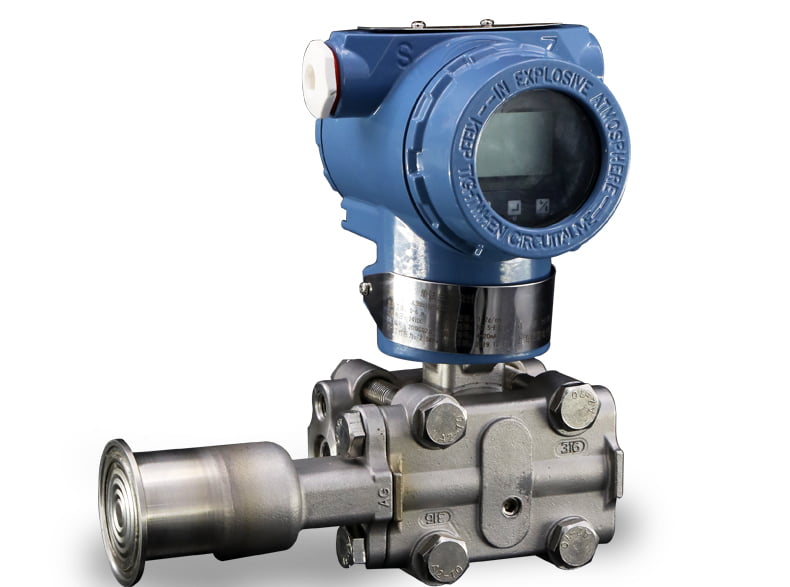

- 法兰型：通过法兰连接，适用于高粘度、易结晶、易堵塞介质（如泥浆、原油）；

- 隔膜密封型：隔离膜片与传感器之间填充硅油，避免介质直接接触传感器，适用于强腐蚀介质（如强酸、强碱）；

- 高温/低温型：采用特殊材质（如高温合金）和隔热结构，适配极端温度工况（如蒸汽管道、液氮储罐）。

3. 典型行业应用

- 石油化工：原油开采、精馏塔压力/差压检测、管道流量测量；

- 电力行业：锅炉汽包压力、蒸汽管道压力、凝汽器真空度检测；

- 水处理：自来水厂管网压力、污水处理池液位（差压式）、水泵出口压力；

- 制药行业：反应釜压力、药液输送管道压力（耐腐蚀型）；

- 冶金行业：高炉煤气压力、炼钢炉烟道压力、液压系统压力检测。

五、优势与局限性

1. 核心优势

- 测量精度高：电容式传感原理对微小形变敏感，配合数字化补偿技术，精度远高于电阻应变片式变送器；

- 稳定性强：单晶硅等材质的感压膜片抗疲劳性好，长期使用漂移小（年漂移≤±0.1%FS）；

- 抗干扰能力强：电容信号受温度、湿度影响小，且内置温度补偿模块，适应复杂工业环境；

- 量程范围宽：从低压（kPa级）到高压（MPa级）全覆盖，可通过量程迁移灵活适配不同场景；

- 安装维护简便：两线制设计（4-20mA）接线简单，部分型号支持在线校准（HART协议），无需拆卸。

2. 局限性

- 成本较高：相比电阻应变片式变送器，电容式结构（尤其是单晶硅传感器）制造成本更高，价格略贵；

- 对安装环境有要求：虽防护等级高，但在强振动、强电磁干扰环境下需额外采取减振、屏蔽措施；

- 介质兼容性依赖材质选择：若未根据介质腐蚀性选择合适的隔离膜片材质（如强酸介质用普通不锈钢），易导致膜片腐蚀损坏。

六、选型与安装注意事项

1. 选型关键要点

- 匹配介质特性：根据介质腐蚀性（如强酸选钽合金膜片）、粘度（高粘度选法兰型）、温度（高温选特殊材质）选择对应型号；

- 确认测量范围：量程需覆盖实际测量压力的1.2~1.5倍（避免过载），同时兼顾精度需求（量程越小，相对误差越小）；

- 适配安装环境：防爆场所需选择对应防爆等级（如Ex d IIC T6），户外环境需确保防护等级≥IP65；

- 信号与供电匹配：两线制4-20mA适用于远距离传输（≤1000m），需确认控制器供电电压（12-36V DC）；

- 附加功能需求：是否需要HART通讯（在线校准）、现场显示表头、量程迁移功能等。

2. 安装注意事项

- 安装位置：避免安装在振动强烈、温度剧变或阳光直射的位置；测量液体时，变送器需安装在管道下方（避免气泡影响），测量气体时安装在管道上方（避免冷凝水影响）；

- 连接方式：法兰或螺纹连接需密封良好（使用PTFE垫片），避免介质泄漏；隔膜密封型需确保填充液与介质兼容（无化学反应）；

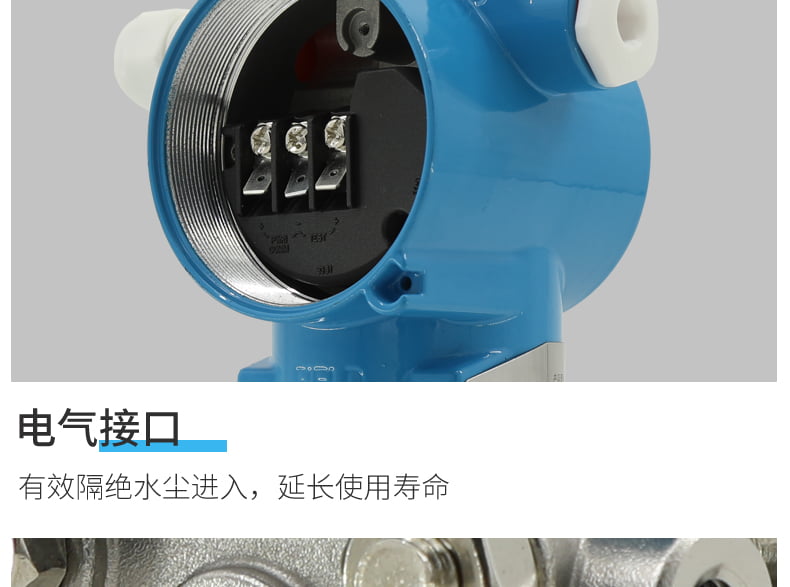

- 接线规范：两线制变送器的正负极不可接反（通常“+”接电源正极，“-”接信号输入端）；在强电磁干扰环境下，需使用屏蔽电缆，且屏蔽层单端接地；

- 校准与调试：安装后需进行零点校准（无压力时输出4mA）和满量程校准（施加额定压力，输出20mA），通过HART手操器或上位机完成。

七、维护与常见故障排查

1. 日常维护要点

- 定期检查接线是否松动、密封是否良好（避免介质泄漏或潮气进入）；

- 清洁隔离膜片（避免介质结晶、粘附导致测量误差），清洁时禁用硬物刮擦；

- 定期校准（建议每年1次），确保测量精度；

- 对于腐蚀性介质，定期检查隔离膜片是否有腐蚀、破损痕迹。

2. 常见故障排查

| 故障现象                | 可能原因                                  | 排查方法                                  |

|-------------------------|-------------------------------------------|-------------------------------------------|

| 输出信号为0mA（无输出） | 供电故障、接线错误、保险丝熔断             | 检查供电电压（需≥12V DC）、接线极性、保险丝状态 |

| 输出信号恒为20mA        | 压力过载、传感器损坏、量程设置错误        | 检查实际压力是否超过量程、复位量程设置、检测传感器是否损坏 |

| 输出信号波动大          | 介质中存在气泡/杂质、安装位置振动强烈      | 加装缓冲器（滤除气泡）、清理介质杂质、采取减振措施 |

| 测量误差大              | 零点漂移、未进行温度补偿、安装位置不当    | 重新校准零点、确认是否开启温度补偿、调整安装位置 |

| 通讯失败（HART协议）    | 通讯地址错误、供电电压不足、电缆接触不良  | 核对通讯地址、检查供电电压（需≥18V DC）、重新接线 |

八、发展趋势

随着工业自动化和数字化的发展，电容式压力变送器正朝着以下方向演进：

1. 更高精度与稳定性：采用MEMS（微机电系统）技术优化传感器结构，进一步降低漂移，提升长期稳定性；

2. 全数字化与智能化：集成5G、LoRa等无线通讯模块，支持远程监控、在线校准和故障诊断；

3. 小型化与集成化：缩小产品体积，集成温度、压力双参数测量功能，适配狭小安装空间；

4. 极端环境适配：研发耐更高温度（如500℃以上）、更强腐蚀（如强氧化剂介质）、更高压力（如100MPa以上）的特种型号；

5. 低功耗设计：针对无线传输场景，优化电路设计，降低功耗（如休眠模式电流≤1mA），延长电池使用寿命。

总结

电容式压力变送器凭借其高精度、高稳定性、宽量程等优势，成为工业过程控制中压力检测的首选设备。选型时需重点匹配介质特性、测量范围和安装环境，安装维护时遵循规范操作，可大幅提升设备使用寿命和测量可靠性。随着数字化、智能化技术的融入，其在工业4.0场景中的应用将更加广泛，为过程自动化提供更精准、高效的压力检测解决方案。
