沼气流量计详细介绍

 一、概述

沼气作为一种清洁可再生能源，广泛应用于污水处理厂、垃圾填埋场、生物质发酵工程、畜禽养殖废弃物处理等领域，其流量测量是能源计量、工艺控制、安全监测的核心环节。沼气流量计是专门针对沼气介质特性（成分复杂、含湿含尘、腐蚀性、低压力、大流量范围）设计的流量测量仪表，能够精准捕捉沼气在管道或设备中的瞬时流量与累积流量，为能源利用效率评估、工艺优化调整、环保达标监测提供关键数据支持。

与常规气体流量计相比，沼气流量计需具备抗粉尘堵塞、耐腐蚀性气体侵蚀、适应宽量程比（通常要求1:100以上）、低压力损失（避免影响沼气输送效率）等核心特性。目前主流类型包括差压式、容积式、叶轮式、超声式、热式、电磁式等，不同类型产品在测量原理、适用场景、精度表现上各有侧重，需根据沼气产生量、输送压力、介质纯度、安装条件等工况参数针对性选型。

 二、核心测量原理与分类

 （一）差压式沼气流量计

 1. 工作原理

基于伯努利方程，通过在管道内安装节流元件（如孔板、文丘里管、V锥流量计），使沼气流经节流元件时流速加快、静压降低，形成前后压力差。压力差与流量的平方成正比，通过差压变送器测量压力差值，结合沼气的温度、压力参数进行补偿计算，最终输出实际流量值。

 2. 常见类型及特点

| 类型 | 结构特点 | 优势 | 局限性 | 适用场景 |

|------|----------|------|----------|----------|

| 标准孔板 | 圆形节流孔，结构简单 | 成本低、标准化程度高、维护方便 | 压力损失大、易堵尘、量程比窄（1:3） | 沼气含尘量低、流量稳定的工况（如小型生物质发酵站） |

| 文丘里管 | 收缩-喉部-扩散三段式结构 | 压力损失小（仅为孔板的1/3）、抗堵塞能力强 | 加工工艺复杂、成本较高、安装空间要求大 | 大流量沼气输送管道（如垃圾填埋场主干管）、含少量粉尘的工况 |

| V锥流量计 | 内置锥形节流件，形成环形流道 | 量程比宽（1:10）、抗堵性强、对直管段要求低（前3D后1D） | 价格高于孔板、大口径产品重量大 | 含湿含尘沼气、安装空间受限的场景（如污水处理厂厌氧池出口） |

 3. 关键技术参数

- 精度等级：±0.5%~±1.5%FS

- 量程比：1:3~1:10

- 工作压力：-0.1~1.6MPa（常规），可定制高压型

- 工作温度：-40℃~150℃

- 管径范围：DN50~DN2000

 （二）容积式沼气流量计

 1. 工作原理

利用机械结构将沼气分割成固定容积的“计量单元”，沼气推动计量元件（如椭圆齿轮、腰轮、刮板）旋转，旋转次数与通过的气体体积成正比，通过齿轮传动和计数机构将体积流量转换为电信号或机械读数。

 2. 常见类型及特点

| 类型 | 结构特点 | 优势 | 局限性 | 适用场景 |

|------|----------|------|----------|----------|

| 椭圆齿轮流量计 | 一对相互啮合的椭圆齿轮 | 测量精度高、量程比宽（1:10）、压力损失小 | 对介质清洁度要求高（易被粉尘卡住）、机械磨损影响寿命 | 净化后沼气（如脱硫脱水后的沼气）、中小流量计量（如沼气锅炉进料管） |

| 腰轮流量计（罗茨流量计） | 一对8字形腰轮，无啮合间隙 | 抗干扰能力强、稳定性好、可测量高粘度气体 | 成本较高、大流量产品体积大 | 中高压沼气输送、工业级沼气计量（如生物质发电站进气管道） |

| 刮板流量计 | 刮板沿计量腔内壁滑动，分割气体 | 量程比极宽（1:100）、适应高含尘介质 | 结构复杂、维护成本高 | 高含尘、大流量沼气工况（如大型垃圾填埋场粗沼气计量） |

 3. 关键技术参数

- 精度等级：±0.2%~±0.5%FS

- 量程比：1:10~1:100

- 工作压力：0.1~4.0MPa

- 工作温度：-20℃~120℃

- 管径范围：DN15~DN300

 （三）叶轮式沼气流量计（涡轮/涡街）

 1. 涡轮流量计

- 工作原理：沼气推动涡轮叶片旋转，旋转速度与流速成正比，通过电磁感应或光电传感器检测叶片转速，转换为流量信号。

- 特点：精度高（±0.2%~±1.0%FS）、响应速度快、压力损失小；但抗堵性差、对介质清洁度要求高，需安装过滤器。

- 适用场景：净化后沼气、中小流量高精度计量（如实验室沼气反应装置）。

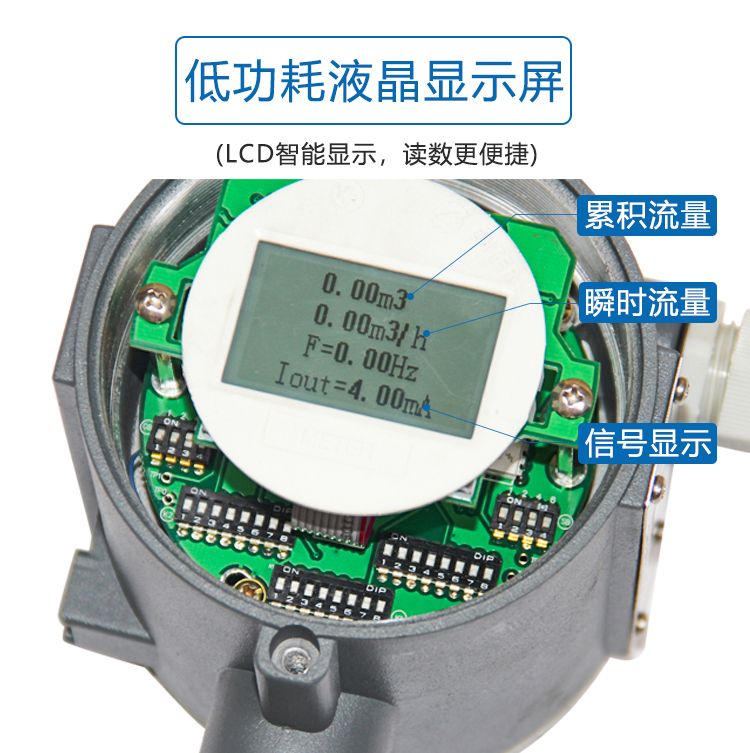

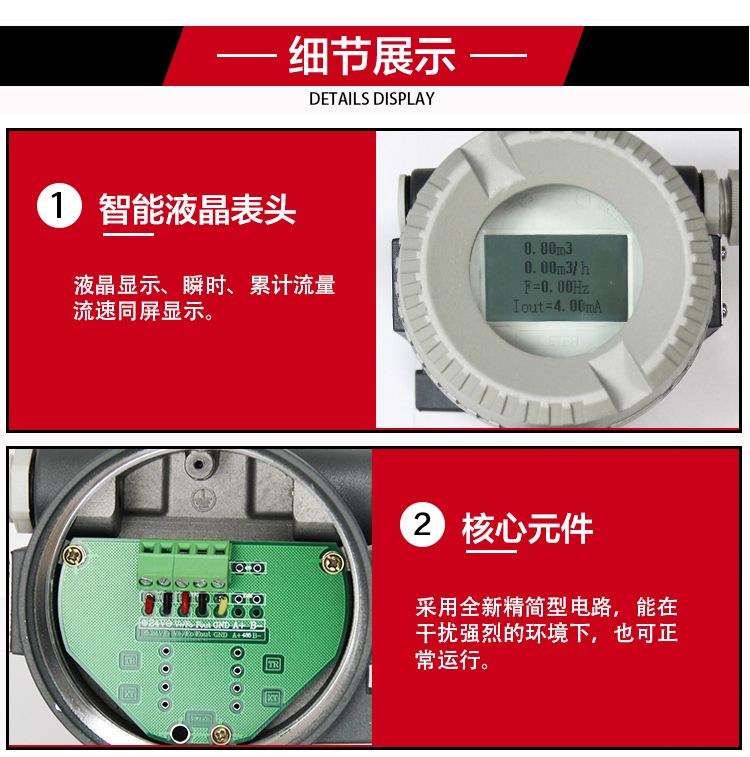

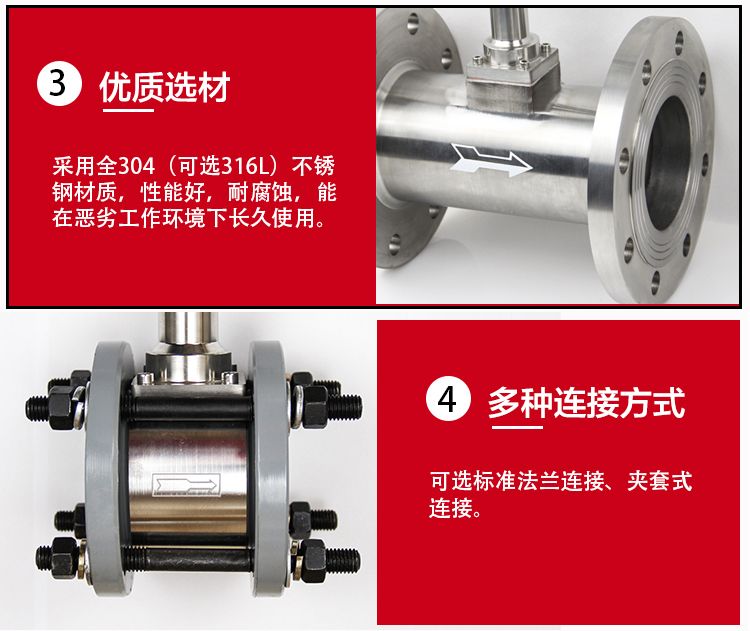

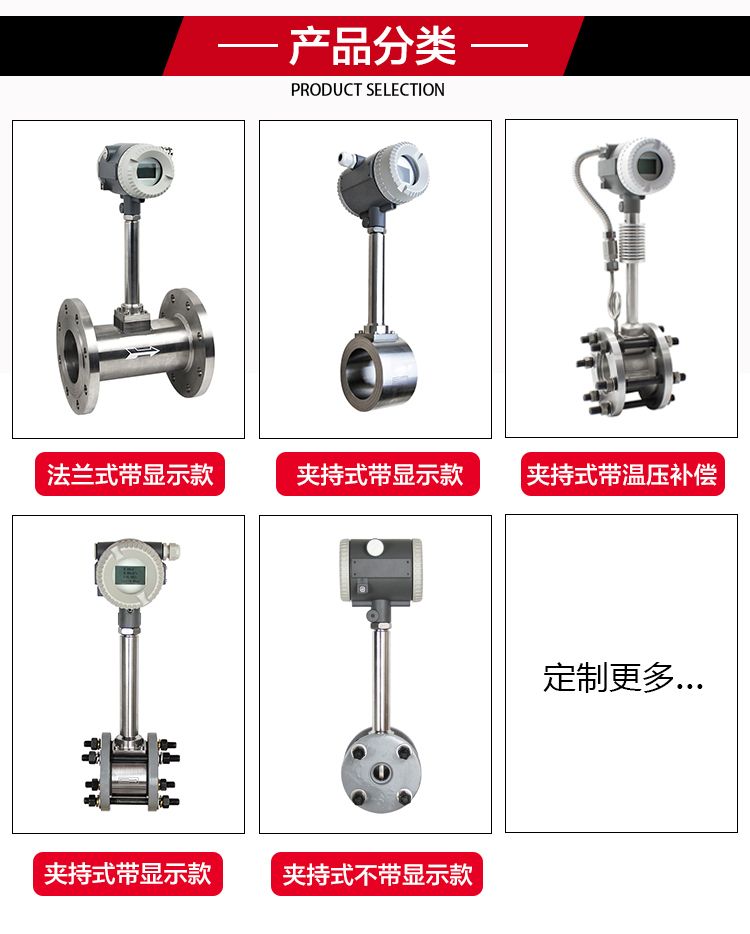

 2. 涡街流量计

- 工作原理：基于卡门涡街效应，沼气流经旋涡发生体时产生交替排列的旋涡，旋涡频率与流速成正比，通过压电传感器检测频率信号计算流量。

- 特点：结构简单、无机械磨损、量程比宽（1:15）、维护成本低；但易受管道振动干扰、低流速测量精度差（雷诺数需≥2000）。

- 适用场景：中高流速沼气管道、无强烈振动的工况（如沼气输送支线管道）。

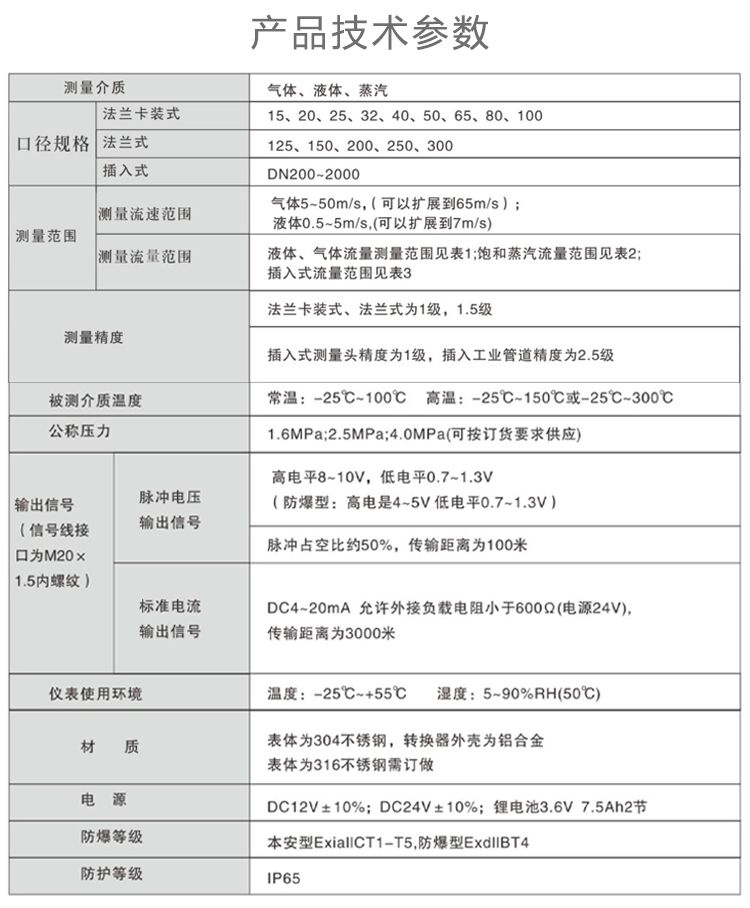

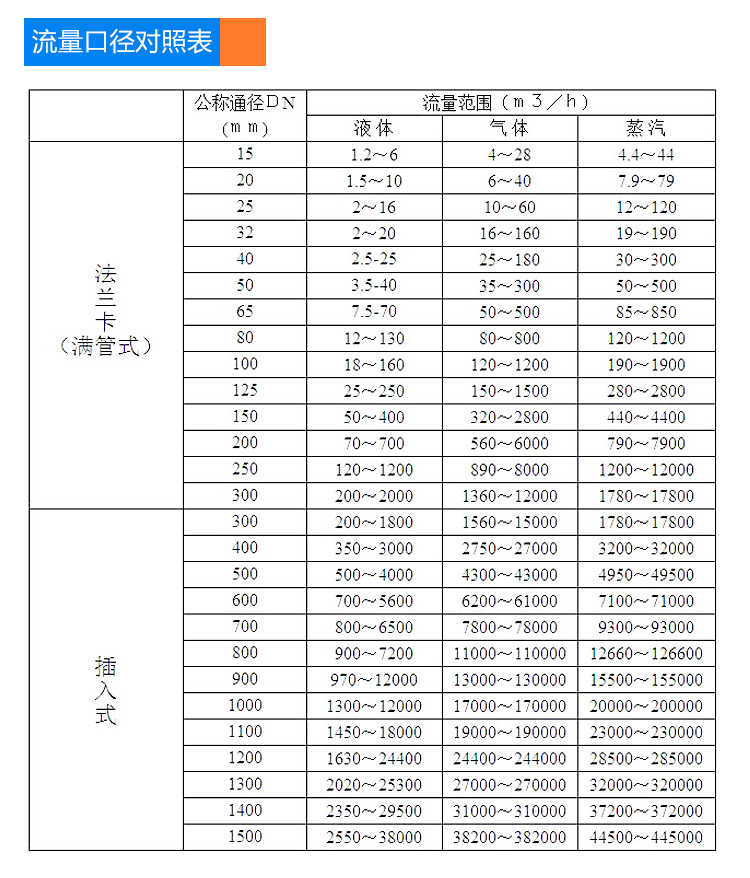

 3. 关键技术参数（涡轮/涡街）

- 精度等级：涡轮±0.2%~±1.0%FS，涡街±1.0%~±1.5%FS

- 量程比：涡轮1:5~1:10，涡街1:10~1:15

- 工作压力：-0.1~2.5MPa

- 工作温度：-40℃~200℃

- 管径范围：DN10~DN600

 （四）热式沼气流量计

 1. 工作原理

利用气体流动时的热传导特性，通过加热元件（如铂电阻）与环境温度的差值变化测量流量。分为热分散式（测量气体对加热元件的冷却效应，与流速成正比）和热质量式（直接测量气体质量流量，无需温度压力补偿）。

 2. 特点

- 优势：无需温度压力补偿（质量流量测量）、量程比极宽（1:1000）、无压力损失、安装简便（插入式）。

- 局限性：易受气体成分影响（沼气中CH₄、CO₂比例变化会影响热导率）、对湿度敏感（需安装除湿装置）、高温高尘工况下精度下降。

 3. 关键技术参数

- 精度等级：±1.0%~±2.0%FS

- 量程比：1:100~1:1000

- 工作压力：-0.1~1.0MPa

- 工作温度：-20℃~150℃

- 管径范围：DN10~DN1000（插入式）

 （五）电磁式沼气流量计

 1. 工作原理

基于电磁感应定律，沼气（需满足一定导电性，实际应用中需添加微量导电介质或采用特殊电极）流经磁场时产生感应电动势，电动势与流速成正比，通过电极检测信号计算流量。

 2. 特点

- 优势：无机械部件、抗堵塞能力极强、可测量含大量粉尘和液体的沼气、量程比宽（1:50）。

- 局限性：对沼气导电性有要求、成本较高、安装时需远离强磁场干扰。

 3. 适用场景

主要用于高含湿、高含尘的粗沼气计量（如垃圾填埋场产气初期、畜禽养殖废弃物发酵沼气），需配合导电增强装置使用。

 4. 关键技术参数

- 精度等级：±0.5%~±1.0%FS

- 量程比：1:20~1:50

- 工作压力：0.1~1.6MPa

- 工作温度：-10℃~120℃

- 管径范围：DN25~DN1600

 三、沼气流量计核心技术要求

 （一）介质适配性技术

1. 抗堵防粘设计：沼气含有的粉尘、焦油、冷凝水易造成仪表堵塞，需采用大流通通道（如V锥、文丘里管）、自清洁结构（如刮板流量计的刮板刮壁设计），或配备反吹装置（差压式流量计可加装氮气反吹口）。

2. 耐腐蚀性：沼气中含有的H₂S、CO₂等气体具有腐蚀性，仪表接触介质部分需采用耐腐蚀材料，如316L不锈钢、PTFE涂层、哈氏合金等。

3. 防潮防水：沼气在输送过程中易冷凝产生水分，仪表需具备IP65及以上防护等级，传感器部分需采用密封设计（如焊接式传感器、防水接头），避免水分侵入导致故障。

 （二）测量精度保障技术

1. 温压补偿功能：沼气流量受温度、压力影响显著（压力降低或温度升高会导致体积膨胀），需内置或外接温度、压力传感器，通过实时补偿算法（如理想气体状态方程PV=nRT）修正流量值，确保标况流量（0℃、101.325kPa）测量精度。

2. 宽量程比技术：沼气产生量波动大（如垃圾填埋场不同季节产气差异可达3倍以上），仪表需具备宽量程比（至少1:10），确保低流量时不丢失信号、高流量时不超量程。

3. 抗干扰技术：工业现场存在电磁干扰、振动干扰，仪表需采用屏蔽电缆、接地保护（电磁式、涡街式），或机械阻尼设计（容积式），避免干扰信号影响测量精度。

 （三）安全防护技术

1. 防爆设计：沼气为易燃易爆气体（爆炸极限5%~15%），仪表需符合防爆标准，如Ex d IIB T4（隔爆型）、Ex ia IIB T4（本质安全型），适用于1区、2区危险环境。

2. 过流保护：当沼气流量突然超量程时，仪表需具备过载保护功能，避免传感器或计数机构损坏。

3. 泄漏防护：仪表与管道连接部位需采用密封性能良好的法兰或螺纹连接，防止沼气泄漏引发安全事故。

 四、典型应用场景与案例

 （一）垃圾填埋场沼气计量

 1. 工况特点

- 介质：甲烷（CH₄）含量45%~60%、CO₂ 30%~40%、H₂S 50~500ppm，含粉尘（粒径≤10μm）、冷凝水（温度5~30℃）。

- 工况参数：流量范围50~5000m³/h，工作压力0.02~0.1MPa，管道直径DN300~DN800，安装空间有限，需抗堵、耐腐。

 2. 选型方案

采用V锥差压式沼气流量计（带温压补偿、防爆型），配套反吹装置和冷凝水排放阀。

 3. 应用案例

- 项目名称：某大型垃圾填埋场沼气回收利用项目

- 仪表型号：V-Cone 300（DN300）、V-Cone 600（DN600）

- 安装位置：填埋场产气井汇总管、沼气输送主干管

- 运行效果：量程比1:10，满足低产气期（冬季）和高产气期（夏季）流量测量需求；V锥结构无堵塞现象，维护周期延长至6个月；测量精度±1.0%FS，符合环保监测要求，数据用于沼气发电上网计量。

- 现场图片说明：仪表采用法兰连接安装于地下管道井内，配备防雨罩和防爆接线盒；反吹装置与流量计并联，定期自动反吹清理锥面粉尘；冷凝水排放阀安装在流量计最低点，避免水分积累影响测量。

 （二）污水处理厂厌氧池沼气计量

 1. 工况特点

- 介质：CH₄ 60%~70%、CO₂ 25%~35%、H₂S 100~1000ppm，含大量冷凝水（温度25~40℃）、少量悬浮颗粒物。

- 工况参数：流量范围10~500m³/h，工作压力0.01~0.05MPa，管道直径DN50~DN200，安装位置靠近厌氧池，空间狭小。

 2. 选型方案

采用插入式热式沼气流量计（本质安全型、带除湿装置），或小型文丘里管流量计。

 3. 应用案例

- 项目名称：某城市污水处理厂厌氧消化沼气利用项目

- 仪表型号：TF-800（插入式热式，DN100）、Venturi 150（文丘里管，DN150）

- 安装位置：厌氧池沼气出口管道、沼气锅炉进料管

- 运行效果：插入式安装无需切断管道，施工简便；热式流量计无压力损失，适合低压力工况；除湿装置有效避免水分影响传感器，测量精度±1.5%FS；数据用于工艺调整（根据产气量优化厌氧池运行参数）和能源消耗统计。

- 现场图片说明：插入式热式流量计通过焊接底座安装在管道侧面，探头插入深度为管道直径的1/2；文丘里管流量计水平安装，前后预留5D直管段，上游安装Y型过滤器过滤颗粒物；仪表显示屏实时显示瞬时流量、累积流量、温度、压力参数。

 （三）生物质发酵站沼气计量

 1. 工况特点

- 介质：CH₄ 55%~65%、CO₂ 20%~30%、H₂S 50~300ppm，经脱硫脱水处理后，含尘量低（≤5μm），湿度≤80%。

- 工况参数：流量范围5~100m³/h，工作压力0.1~0.3MPa，管道直径DN25~DN100，要求高精度计量（用于沼气销售结算）。

 2. 选型方案

采用腰轮式容积流量计（精度等级±0.5%FS），配套温压补偿模块和数据远传装置。

 3. 应用案例

- 项目名称：某秸秆生物质发酵站沼气供应项目

- 仪表型号：LL-50（DN50）、LL-80（DN80）

- 安装位置：沼气净化系统出口、用户端进气管道

- 运行效果：容积式测量精度高，满足贸易结算要求；结构紧凑，适合小型站场安装；数据通过4G模块上传至云平台，实现远程监控和结算管理；运行1年无故障，维护仅需定期更换密封件。

- 现场图片说明：腰轮流量计垂直安装在室内管道上，进出口安装截止阀和旁通管（便于维护时切换）；仪表自带机械计数器和LCD显示屏，同时输出4~20mA模拟信号和RS485数字信号；防爆标识和计量器具许可证标识清晰可见。

 五、安装与维护指南

 （一）安装核心要求

 1. 安装位置选择

- 避免安装在管道弯头、三通、阀门附近，需预留足够直管段（差压式：前10D后5D；涡街式：前15D后5D；容积式：前3D后2D）。

- 选择管道振动小、温度稳定、便于操作和维护的位置，远离强磁场和热源。

- 水平安装时，流量计需位于管道最低点上方，避免冷凝水积聚在仪表内；垂直安装时，流体方向需自上而下（容积式、涡轮式）。

- 防爆环境下，安装位置需符合危险区域划分要求，接线盒需密封良好，接地电阻≤4Ω。

 2. 安装步骤（以差压式流量计为例）

1. 管道预处理：切割管道并打磨接口，确保管道内壁光滑、无毛刺；根据流量计法兰规格安装配对法兰，垫片选用耐腐材料（如PTFE、石墨垫片）。

2. 流量计固定：将流量计吊装至安装位置，对齐法兰螺栓孔，均匀拧紧螺栓（避免受力不均导致泄漏）；确保流量计箭头方向与流体方向一致。

3. 附件安装：在流量计上游安装过滤器（防止粉尘进入节流元件），下游安装止回阀（避免回流）；差压变送器安装位置需低于节流元件，减少冷凝水影响。

4. 接线与接地：按照仪表说明书连接电源、信号电缆和接地线，电缆采用防爆屏蔽线，接线盒密封；接地极需单独设置，避免与其他设备共用。

5. 调试前检查：打开旁通阀冲洗管道，排除杂质；关闭旁通阀，缓慢开启进出口阀门，检查是否泄漏；通电预热30分钟，进行零点校准。

 3. 安装现场图片说明

- 图1：差压式流量计安装现场，管道水平布置，上下游直管段充足，过滤器和冷凝水排放阀安装到位，仪表与变送器通过导压管连接。

- 图2：插入式热式流量计安装现场，焊接底座固定在管道上，探头插入深度标记清晰，防雨罩和接线盒安装规范。

- 图3：容积式流量计安装现场，旁通管和截止阀配置齐全，仪表垂直安装，接地导线连接牢固。

 （二）日常维护与故障处理

 1. 日常维护流程

- 每日巡检：检查仪表显示是否正常、管道有无泄漏、阀门开关状态；记录瞬时流量、累积流量、温度、压力数据。

- 每周维护：清理仪表外壳灰尘和冷凝水；检查电缆接线是否松动；对于差压式流量计，打开导压管排污阀排放冷凝水。

- 每月维护：校准仪表零点（关闭进出口阀门，使仪表处于无流量状态，调整零点旋钮）；检查过滤器滤芯，若堵塞则更换。

- 每年维护：拆卸流量计进行全面检查，清洗节流元件（差压式）、计量腔（容积式）；更换磨损的密封件、轴承（容积式、涡轮式）；送法定计量机构进行精度校准。

 2. 常见故障及解决方案

| 故障现象 | 可能原因 | 解决方案 |

|----------|----------|----------|

| 无流量显示 | 电源故障；传感器损坏；管道堵塞或阀门未打开 | 检查电源电压和接线；更换传感器；清理管道堵塞物，打开阀门 |

| 测量精度偏差大 | 温压补偿失效；直管段不足；节流元件磨损；介质成分变化 | 校准温压传感器；调整安装位置，增加直管段；更换节流元件；重新标定仪表（根据新的介质成分） |

| 流量显示波动大 | 管道振动；冷凝水影响；沼气含湿量过高 | 安装减震器；增加冷凝水排放频率；安装除湿装置或干燥器 |

| 仪表泄漏 | 法兰垫片损坏；螺栓松动；密封件老化 | 更换垫片；重新拧紧螺栓；更换密封件 |

| 量程不足 | 流量计量程选择过小；介质压力低于额定值 | 更换更大量程仪表；提高管道压力（若工艺允许） |

 （三）安全注意事项

- 维护前需关闭流量计进出口阀门，打开旁通阀泄压，并用氮气或空气置换管道内沼气（避免沼气积聚引发爆炸）。

- 进入防爆区域操作时，需使用防爆工具，禁止携带非防爆设备（如手机、普通手电筒）。

- 校准和拆卸仪表时，需切断电源，确保仪表处于无电状态；操作过程中需佩戴防护手套、护目镜，避免接触腐蚀性介质。

- 定期检查仪表防爆性能，若发现外壳破损、接线盒松动，需立即停止使用并维修。

 六、选型决策流程

 （一）选型关键参数确认

1. 介质参数：沼气成分（CH₄、CO₂、H₂S含量）、含尘量、含湿量、温度范围。

2. 工况参数：流量范围（最小/最大瞬时流量）、工作压力、管道直径、安装空间。

3. 功能要求：测量精度、量程比、是否需要温压补偿、数据输出方式（模拟量/数字量/无线远传）、防爆等级。

4. 应用场景：工艺控制、能源计量、贸易结算、环保监测，是否需要符合特定标准（如计量器具许可证、防爆认证）。

 （二）选型对比与决策矩阵

| 选型因素 | 差压式 | 容积式 | 涡街式 | 热式 |

|----------|--------|--------|--------|------|

| 测量精度 | ★★★★☆ | ★★★★★ | ★★★☆☆ | ★★★☆☆ |

| 抗堵性 | ★★★☆☆（孔板）/★★★★☆（V锥） | ★★☆☆☆（椭圆齿轮）/★★★★☆（刮板） | ★★★☆☆ | ★★★☆☆ |

| 压力损失 | ★★☆☆☆（孔板）/★★★★☆（文丘里） | ★★★★☆ | ★★★☆☆ | ★★★★★ |

| 量程比 | ★★☆☆☆（孔板）/★★★☆☆（V锥） | ★★★★☆ | ★★★★☆ | ★★★★★ |

| 成本 | ★★★★☆（孔板）/★★☆☆☆（V锥） | ★★☆☆☆ | ★★★☆☆ | ★★★☆☆ |

| 维护难度 | ★★★★☆ | ★★☆☆☆ | ★★★★☆ | ★★★☆☆ |

| 贸易结算适用性 | ★★★☆☆ | ★★★★★ | ★★★☆☆ | ★★★☆☆ |

| 低压力工况适用性 | ★★★☆☆ | ★★★☆☆ | ★★☆☆☆ | ★★★★☆ |

 （三）选型步骤总结

1. 明确工况参数和功能需求，排除不符合基本条件的仪表类型（如低压力工况排除涡街式）。

2. 重点对比核心指标（精度、抗堵性、量程比），结合应用场景优先级（如贸易结算优先选择容积式）。

3. 考虑安装和维护成本，避免过度追求高性能导致成本浪费（如普通工艺控制可选择孔板流量计）。

4. 咨询仪表供应商，提供详细工况参数，获取定制化选型建议和技术方案。

5. 必要时进行现场试用或样品测试，验证仪表在实际工况下的性能。

 七、发展趋势

1. 智能化升级：集成物联网（IoT）技术，实现流量数据实时上传、远程监控、故障预警；内置AI算法，自动补偿介质成分变化带来的测量误差。

2. 高精度化：通过优化节流元件设计（如超音速V锥）、采用高精度传感器（如激光多普勒流速传感器），将测量精度提升至±0.1%~±0.2%FS。

3. 抗恶劣工况能力强化：开发耐高浓度H₂S、高含尘的专用材质（如陶瓷传感器、碳化硅节流件），设计自清洁、免维护结构，适应更复杂的沼气工况。

4. 多参数集成：一台仪表同时测量流量、温度、压力、H₂S浓度、湿度等参数，提供全方位介质状态监测。

5. 节能化设计：降低仪表自身功耗（如采用低功耗传感器和无线传输模块），减少压力损失，提升沼气输送效率。

 八、结语

沼气流量计作为沼气能源利用的“计量核心”，其选型、安装和维护直接影响工艺控制精度、能源利用效率和安全运行水平。不同类型的沼气流量计在技术特性和适用场景上各有侧重，需结合介质特性、工况参数、功能需求进行科学选型。未来，随着智能化、高精度化技术的发展，沼气流量计将在环保能源领域发挥更重要的作用，为实现“双碳”目标提供有力支撑。

在实际应用中，建议与专业仪表供应商保持密切沟通，获取定制化解决方案，并严格按照安装维护规范操作，确保仪表长期稳定运行。如需进一步了解某类流量计的详细参数、现场案例或技术咨询，可联系相关仪表制造商或技术服务机构。
