氮气流量计详细介绍

 一、概述

氮气（N₂）作为工业领域应用最广泛的惰性气体，具有无色、无味、无毒、化学性质稳定等特性，被广泛用于化工、电子、冶金、食品、医药、能源等行业，如化工生产中的惰性保护、电子半导体的吹扫净化、食品包装的气调保鲜、冶金过程的气氛控制等场景。氮气流量计是专门用于测量氮气在管道或设备中流量参数（体积流量、质量流量）的工业自动化仪表，其测量精度、稳定性和可靠性直接影响生产过程的工艺控制、能耗管理和安全运行。

氮气的物理特性对流量测量影响显著：标准状态下（0℃、101.325kPa）密度为1.2506kg/m³，粘度约1.78×10⁻⁵Pa·s，具有低密度、低粘度、不易冷凝、无腐蚀性的特点，且实际工况中常涉及高压、低温、大流量或微流量等不同场景，因此氮气流量计的选型和应用需充分适配其物理特性及工况要求。

 二、氮气流量计的分类及工作原理

根据测量原理，氮气流量计可分为容积式、差压式、速度式、质量式等四大类，各类仪表在工作原理、结构特点、适用场景上存在显著差异，具体如下：

 （一）容积式流量计

 1. 工作原理

通过测量氮气在流动过程中填充固定容积的测量腔室次数，间接计算流量。仪表内部设有可转动的转子（如椭圆齿轮、腰轮、刮板等），氮气推动转子旋转，转子每旋转一周排出固定体积的气体，通过计数转子转速即可得到累计流量，结合时间可计算瞬时流量。

 2. 常见类型及结构

- 椭圆齿轮流量计：核心部件为一对相互啮合的椭圆齿轮，安装在测量腔体内，气体通过时推动齿轮旋转，齿轮旋转次数通过机械传动或电磁感应方式计数。

- 腰轮流量计（罗茨流量计）：由两个8字形腰轮组成，通过气体压差驱动旋转，腰轮旋转过程中与腔体形成固定容积的计量单元，适用于高压、大流量氮气测量。

- 刮板流量计：内部设有带刮板的转子，转子旋转时刮板在离心力作用下伸出，与腔体壁形成密封计量腔，适用于高粘度或含少量杂质的氮气（工业级氮气常含微量粉尘）。

 3. 技术参数（典型范围）

- 公称口径：DN15~DN300

- 测量范围：0.1~1000m³/h

- 精度等级：±0.2%~±1.0%FS

- 工作压力：0.1~40MPa

- 工作温度：-40℃~200℃

- 输出信号：脉冲信号、4~20mA模拟信号、RS485通讯

 4. 适用场景

适用于中高压、中小流量氮气测量，尤其适合对累计流量精度要求高的场景，如氮气储罐充放气计量、工业用气结算计量等。

 （二）差压式流量计

 1. 工作原理

基于伯努利方程，通过测量氮气流经节流装置时产生的压差来计算流量。氮气在管道中流经节流件（如孔板、文丘里管）时，流束收缩，流速增加，静压降低，在节流件前后形成压差，压差与流量的平方成正比，通过压差变送器测量压差并换算得到流量值。

 2. 常见类型及结构

- 孔板流量计：由标准孔板、取压装置、压差变送器组成，孔板为圆形节流件，中间有圆孔，结构简单、成本低，是工业中应用最广泛的差压式流量计。

- 文丘里管流量计：由收缩段、喉部、扩散段组成，流束收缩平缓，压力损失小，适用于大流量氮气测量，如化工装置的氮气总管流量监测。

- V锥流量计：采用锥形节流件，具有抗堵性强、量程比宽的特点，适用于含少量粉尘或杂质的氮气，以及低流速、大口径管道测量。

- 喷嘴流量计：节流件为喷嘴形状，流束收缩效果好，测量精度高，适用于高压、高温工况下的氮气流量测量。

 3. 技术参数（典型范围）

- 公称口径：DN50~DN1000

- 测量范围：1~10000m³/h（视口径而定）

- 精度等级：±0.5%~±2.0%FS

- 工作压力：0.1~10MPa

- 工作温度：-20℃~450℃

- 量程比：1:3~1:10（孔板）、1:5~1:20（V锥、文丘里管）

 4. 适用场景

适用于中低压、大流量氮气测量，尤其适合管道直径较大、对压力损失要求不高的场景，如工厂氮气总管计量、锅炉燃烧系统氮气配比控制等。

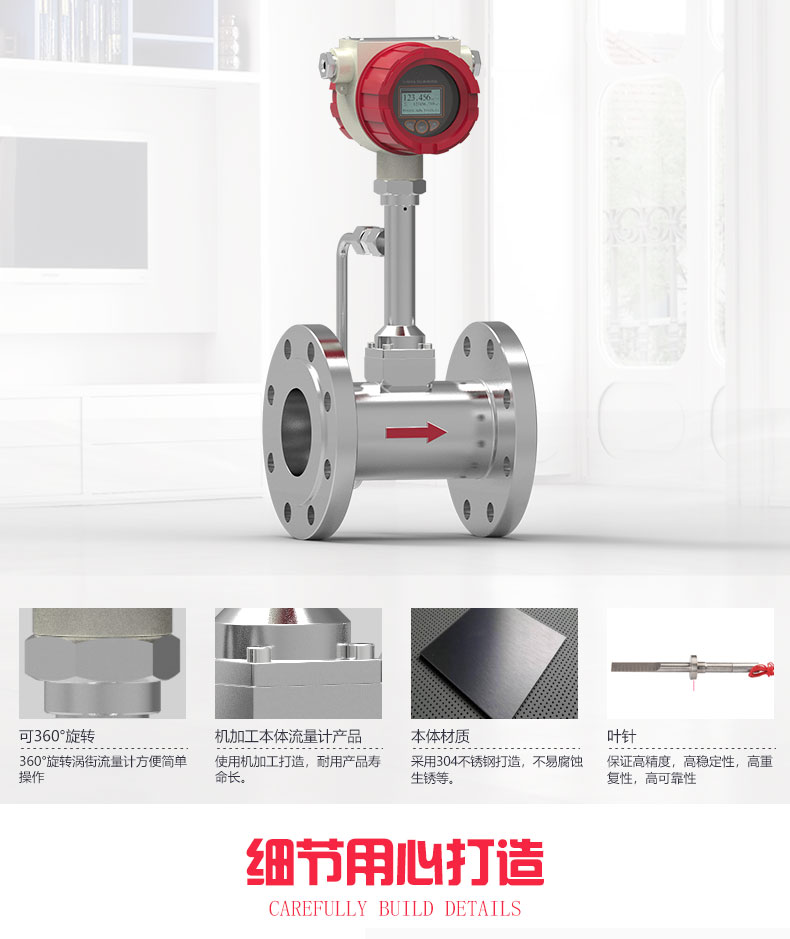

 （三）速度式流量计

 1. 工作原理

测量氮气的流动速度，结合管道截面积和气体密度计算流量。核心是通过传感器检测流体速度，常见原理包括电磁感应、超声波、涡轮转动等。

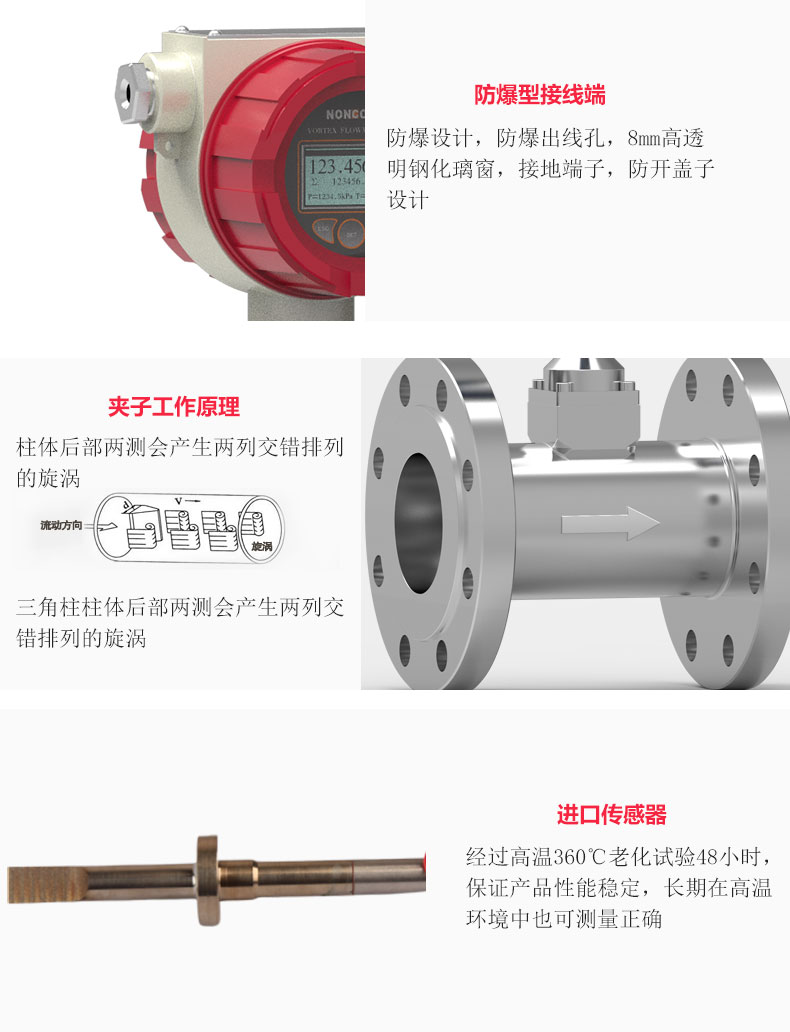

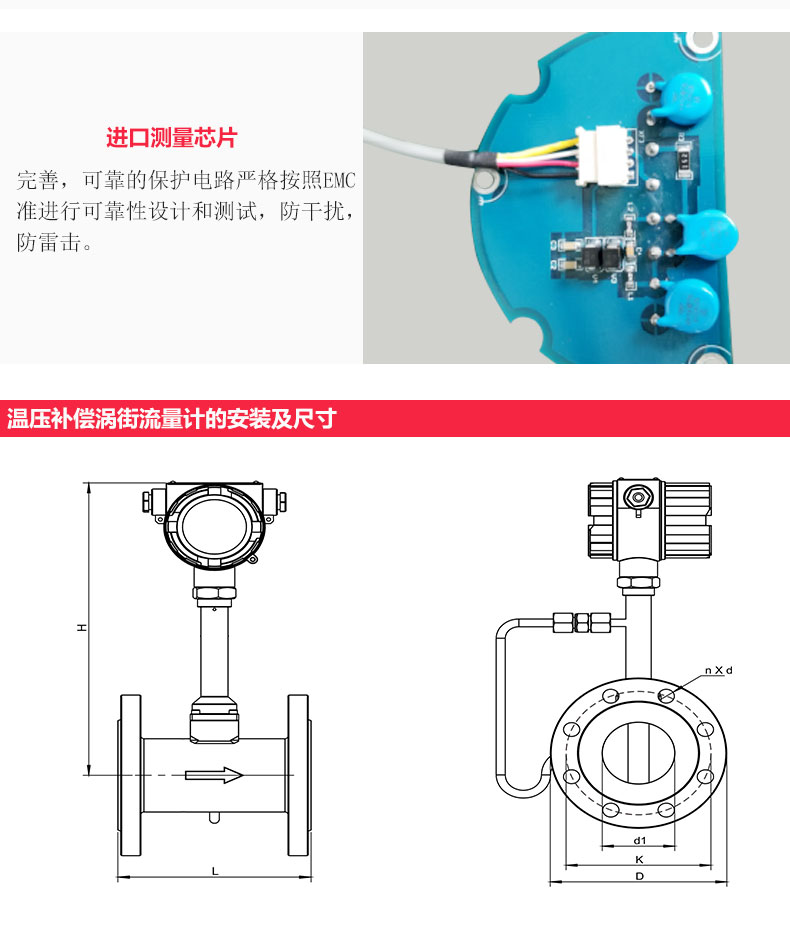

 2. 常见类型及结构

- 涡轮流量计：由涡轮、轴承、壳体、磁电传感器组成，氮气推动涡轮旋转，涡轮转速与流速成正比，磁电传感器检测涡轮旋转频率并转换为流量信号。

- 超声波流量计：分为时差法、多普勒法，通过发射超声波信号，测量超声波在氮气中顺流和逆流传播的时间差（或频率差），计算流速。无需接触流体，安装方便。

- 电磁流量计：基于电磁感应定律，氮气需具备一定导电性，但氮气本身不导电，因此需在氮气中添加导电介质或采用特殊设计，实际应用较少，仅适用于含导电粉尘的工业氮气。

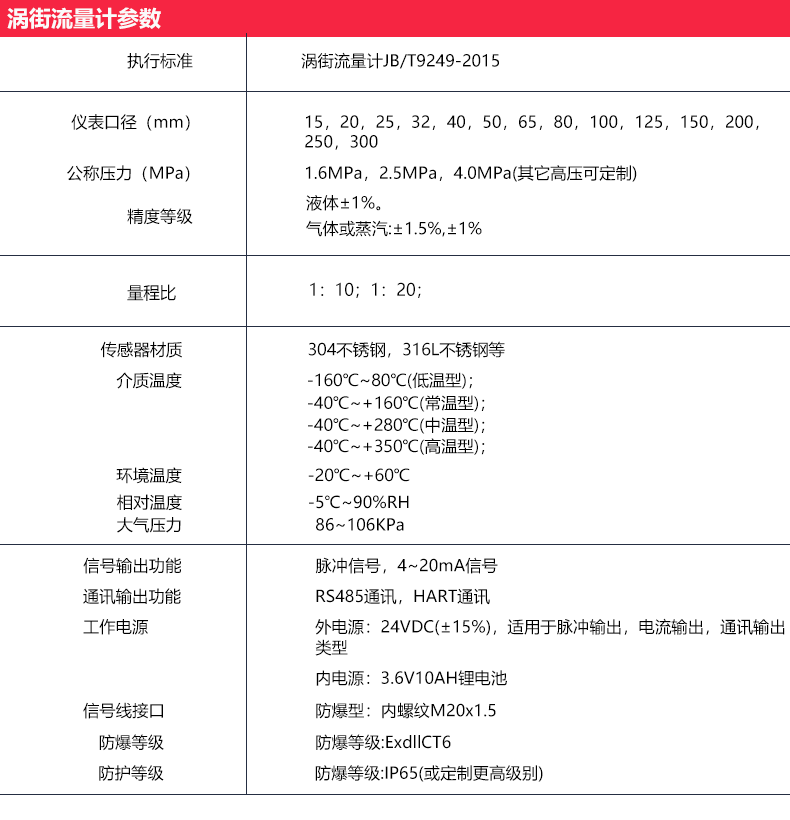

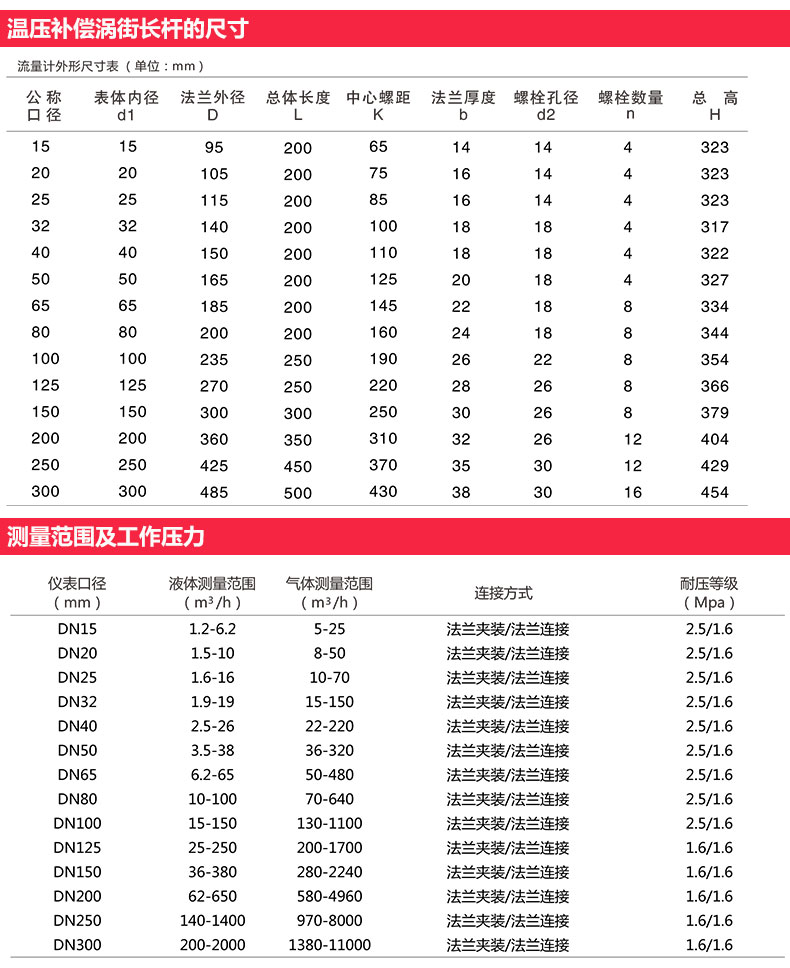

 3. 技术参数（典型范围）

- 涡轮流量计：

  - 公称口径：DN10~DN200

  - 测量范围：0.05~500m³/h

  - 精度等级：±0.1%~±0.5%FS

  - 工作压力：0.1~16MPa

  - 工作温度：-40℃~150℃

- 超声波流量计：

  - 公称口径：DN20~DN2000

  - 测量范围：0.1~50m/s（流速）

  - 精度等级：±0.5%~±1.5%FS

  - 工作压力：0.1~10MPa

  - 工作温度：-40℃~300℃

  - 安装方式：夹装式、插入式、管段式

 4. 适用场景

- 涡轮流量计：适用于清洁、干燥的氮气，对测量精度要求高的场景，如实验室氮气流量控制、电子行业高纯氮气计量。

- 超声波流量计：适用于大口径、高流量氮气测量，以及不便安装侵入式仪表的场景，如市政燃气管道、化工园区氮气主管网。

 （四）质量流量计

 1. 工作原理

直接测量氮气的质量流量，无需额外补偿温度、压力参数（部分类型需轻微补偿）。核心原理包括热式质量流量和科里奥利质量流量。

 2. 常见类型及结构

- 热式质量流量计：利用氮气流动时带走热量的原理，通过测量加热元件与流体之间的温度差计算质量流量。分为插入式和管段式，插入式通过探针插入管道测量，管段式为整体管道结构。

- 科里奥利质量流量计：基于科里奥利力效应，氮气流经U型管（或矩形管）时，管道在驱动线圈作用下振动，流体的惯性产生科里奥利力，导致管道振动相位差，相位差与质量流量成正比。

 3. 技术参数（典型范围）

- 热式质量流量计：

  - 公称口径：DN4~DN300（插入式可覆盖更大口径）

  - 测量范围：0.001~1000m³/h（标准状态下）

  - 精度等级：±0.5%~±2.0%FS

  - 工作压力：0.1~10MPa

  - 工作温度：-100℃~200℃

  - 输出信号：4~20mA、脉冲、RS485（Modbus）

- 科里奥利质量流量计：

  - 公称口径：DN1~DN150

  - 测量范围：0.01~1000kg/h

  - 精度等级：±0.1%~±0.3%FS

  - 工作压力：0.1~40MPa

  - 工作温度：-200℃~350℃

  - 特点：可同时测量质量流量、密度、温度

 4. 适用场景

- 热式质量流量计：适用于微流量、中小流量氮气测量，如色谱仪载气、燃料电池氮气吹扫、食品包装气调保鲜的氮气流量控制。

- 科里奥利质量流量计：适用于对流量精度要求极高、需要同时测量密度的场景，如化工反应釜氮气进料计量、医药行业高纯氮气定量输送。

 三、氮气流量计的关键技术参数及选型要点

 （一）关键技术参数解析

1. 测量范围：需覆盖实际工况下氮气的最小和最大流量，通常要求实际流量在仪表量程的30%~80%范围内，以保证测量精度。

2. 精度等级：工业现场常用±0.5%~±2.0%FS，计量结算场景需选择±0.1%~±0.5%FS的高精度仪表。

3. 工作压力/温度：氮气在工业中常以高压（如10~20MPa）存储、低压（如0.1~0.6MPa）使用，部分场景涉及低温（如液态氮气化后-196℃），需确保仪表的压力、温度等级匹配工况。

4. 量程比：即最大测量流量与最小测量流量的比值，量程比越大，适应流量波动的能力越强，如V锥流量计（1:20）、超声波流量计（1:30）适合流量波动大的场景。

5. 输出信号：根据控制系统需求选择，如4~20mA模拟信号（适用于PLC/DCS模拟量输入）、脉冲信号（适用于累计计量）、RS485通讯（适用于智能控制系统）。

6. 介质条件：需考虑氮气的纯度（如高纯氮气需避免仪表污染）、含杂质情况（如工业氮气含粉尘需选择抗堵型仪表）、湿度（避免冷凝水影响测量）。

 （二）选型流程及注意事项

 1. 选型流程

1. 明确工况参数：管道口径、氮气温度、压力、流量范围、介质纯度及杂质含量；

2. 确定测量需求：瞬时流量/累计流量、测量精度、输出信号类型、安装环境（防爆、防腐、高温）；

3. 筛选仪表类型：根据工况参数和测量需求，从容积式、差压式、速度式、质量式中初步筛选；

4. 验证技术参数：核对仪表的量程、精度、压力温度等级是否匹配工况；

5. 考虑安装维护：结合现场安装空间、管道布局、维护便利性选择安装方式（如夹装式、插入式）；

6. 经济性评估：综合仪表采购成本、安装成本、维护成本选择性价比最优方案。

 2. 选型注意事项

- 高压工况：优先选择容积式（椭圆齿轮、腰轮）或科里奥利质量流量计，避免差压式仪表因压力过高导致节流件损坏；

- 低温工况（如液态氮气化）：选择耐低温材质（如316L不锈钢、哈氏合金）的仪表，如热式质量流量计、涡轮流量计，避免普通材质在低温下脆裂；

- 大流量、大口径管道：优先选择超声波流量计（夹装式/插入式）、文丘里管流量计，降低压力损失和安装成本；

- 微流量场景：选择热式质量流量计（最小量程可达0.001m³/h），避免涡轮、差压式仪表在微流量下测量精度不足；

- 含杂质氮气：选择V锥流量计、刮板流量计、超声波流量计（非接触式），避免椭圆齿轮、涡轮流量计的转动部件被杂质卡住；

- 计量结算场景：选择精度等级≥±0.5%FS的仪表，如科里奥利质量流量计、腰轮流量计，并具备计量认证证书（如CMC认证）。

 四、氮气流量计的安装与维护

 （一）安装要求

 1. 通用安装原则

- 安装位置：选择管道直管段，避免靠近阀门、弯头、三通等扰动源，通常要求上游直管段长度≥10倍管道口径，下游直管段长度≥5倍管道口径（具体需参考仪表说明书）；

- 流向要求：严格按照仪表壳体上的流向标识安装，避免反向安装（部分仪表反向安装会损坏部件或导致测量失效）；

- 密封要求：管道与仪表连接部位需密封良好，避免氮气泄漏影响测量精度，高压工况建议使用法兰连接并加装密封垫片（如PTFE垫片）；

- 环境要求：避免安装在阳光直射、高温高湿、振动剧烈、腐蚀性强的环境中，防爆场景需选择防爆等级≥Exd II BT4的仪表。

 2. 不同类型仪表安装细节

- 容积式流量计：

  - 水平安装时，转子轴线需水平，避免因重力影响转子旋转；

  - 高压工况下需加装压力缓冲器，减少压力波动对测量的影响；

  - 进出口管道需加装过滤器（过滤精度≤50μm），防止杂质进入仪表卡住转子。

- 差压式流量计：

  - 节流件安装需垂直于管道轴线，孔板的锐角方向需朝向流体流向；

  - 取压点位置：孔板采用角接取压或法兰取压，文丘里管采用喉部取压，确保取压准确；

  - 压差变送器安装位置需低于节流件，避免冷凝水积聚在取压管中。

- 涡轮流量计：

  - 安装前需清洗管道，去除杂质和油污，避免磨损涡轮叶片；

  - 管道需固定牢固，减少振动，振动会导致涡轮转速异常，影响测量精度；

  - 进出口需加装消旋器，确保氮气流动平稳。

- 超声波流量计：

  - 夹装式仪表需选择管道材质均匀、无锈蚀、无涂层的位置安装，安装前需打磨管道表面；

  - 插入式仪表需使用专用钻孔工具在管道上钻孔，避免破坏管道结构；

  - 传感器安装间距需根据管道口径、流体流速计算，确保超声波信号有效传播。

- 热式质量流量计：

  - 插入式探针需插入管道中心位置（流速最高处），确保测量代表性；

  - 避免安装在管道死区或流体滞留的位置；

  - 高纯氮气场景需选择无死角、易清洁的仪表结构，避免污染介质。

 3. 安装现场图片及说明

| 仪表类型       | 安装现场图片描述                                                                 | 关键安装要点                                                                 |

|----------------|----------------------------------------------------------------------------------|------------------------------------------------------------------------------|

| 腰轮流量计     | 法兰连接安装在高压氮气管道上，进出口加装过滤器和截止阀，管道固定在支架上，仪表带现场显示 | 1. 法兰密封面清洁无划痕；2. 进出口阀门全开后再启动仪表；3. 定期检查过滤器压差 |

| 超声波流量计（夹装式） | 传感器吸附在DN500氮气总管外壁，管道表面打磨光滑，传感器间距均匀，连接至现场变送器 | 1. 传感器与管道表面贴合紧密；2. 避免在管道焊缝、弯头附近安装；3. 做好传感器防水保护 |

| 热式质量流量计（插入式） | 探针插入DN50氮气管道中心，通过球阀安装，现场带LED显示，输出信号接入PLC系统       | 1. 探针插入深度符合仪表说明书要求；2. 安装后进行零点校准；3. 定期清理探针表面灰尘 |

 （二）维护与校准

 1. 日常维护

- 清洁：定期清理仪表表面灰尘、油污，插入式仪表需定期拆卸探针清理附着物（如粉尘、冷凝水）；

- 检查：每日检查仪表显示是否正常、连接部位是否泄漏、阀门开关状态是否正确；每周检查输出信号是否稳定、电源电压是否正常；

- 过滤器维护：定期检查进出口过滤器压差，当压差超过0.1MPa时，及时更换滤芯，避免影响氮气流量；

- 防冻防凝：低温工况下需对仪表及取压管进行伴热保温，避免冷凝水结冰堵塞管道；高温工况下需确保仪表散热良好。

 2. 定期校准

- 校准周期：工业现场通常每年校准1次，计量结算场景每6个月校准1次，恶劣工况下缩短至3~6个月；

- 校准方法：

  - 实验室校准：将仪表拆卸后送至具备资质的实验室，使用标准气体流量装置进行校准，调整仪表系数；

  - 现场校准：使用便携式气体流量校准仪（如皂膜流量计、标准流量计串联法）进行在线校准，适用于不便拆卸的仪表；

- 校准指标：重点校准示值误差、重复性、零点漂移，确保误差在允许范围内。

 3. 常见故障及排除

| 故障现象               | 可能原因                                                                 | 排除方法                                                                 |

|------------------------|--------------------------------------------------------------------------|--------------------------------------------------------------------------|

| 仪表无显示             | 1. 电源故障（断电、电压过低）；2. 仪表内部电路损坏；3. 接线松动           | 1. 检查电源线路，恢复供电；2. 联系厂家维修电路；3. 重新紧固接线端子       |

| 测量值偏高/偏低       | 1. 安装位置不当（直管段不足、流向错误）；2. 仪表系数设置错误；3. 介质参数变化（温度压力偏离标定值） | 1. 调整安装位置，确保直管段要求；2. 重新设置仪表系数；3. 进行温度压力补偿校准 |

| 流量波动大             | 1. 管道压力波动；2. 仪表振动过大；3. 介质含杂质导致转子/涡轮卡滞           | 1. 加装压力缓冲器；2. 加固管道支架，减少振动；3. 清理仪表内部杂质，更换过滤器滤芯 |

| 输出信号异常（无信号/信号不稳定） | 1. 信号线短路/断路；2. 变送器故障；3. 电磁干扰                           | 1. 检查信号线绝缘层，修复故障线路；2. 更换变送器；3. 加装屏蔽线，远离变频器等干扰源 |

 五、典型应用案例

 （一）化工行业：反应釜氮气保护流量测量

 1. 工况参数

- 介质：工业氮气（纯度99.9%），含微量粉尘（粒径≤10μm）

- 管道口径：DN80

- 工作压力：0.8MPa

- 工作温度：25~80℃

- 流量范围：10~100m³/h

- 测量需求：瞬时流量监测、累计流量统计，精度±1.0%FS，输出4~20mA信号至DCS

 2. 选型方案

选择V锥流量计，理由：

- 抗堵性强，适合含微量粉尘的氮气；

- 量程比1:20，覆盖10~100m³/h流量范围；

- 压力损失小（仅为孔板的1/3），不影响反应釜压力稳定；

- 精度±0.5%FS，满足测量要求。

 3. 安装与应用效果

- 安装位置：反应釜氮气进料管道上游15倍管径直管段处，法兰连接，加装过滤器；

- 运行效果：测量稳定，流量波动≤±0.3%，累计流量误差≤0.8%，有效保障反应釜惰性保护氛围，避免物料氧化。

 （二）电子行业：高纯氮气吹扫流量控制

 1. 工况参数

- 介质：高纯氮气（纯度99.999%），无杂质、干燥

- 管道口径：DN25

- 工作压力：0.3MPa

- 工作温度：20℃

- 流量范围：0.5~5m³/h（微流量）

- 测量需求：高精度流量控制，精度±0.5%FS，现场显示+RS485通讯

 2. 选型方案

选择热式质量流量计（管段式），理由：

- 直接测量质量流量，无需温度压力补偿，测量精度高；

- 量程比1:100，适配0.5~5m³/h微流量范围；

- 无转动部件，结构简单，不会污染高纯氮气；

- 响应速度快（≤1s），适合流量控制场景。

 3. 安装与应用效果

- 安装位置：吹扫设备入口管道，水平安装，上游5倍管径直管段，下游3倍管径直管段；

- 运行效果：流量控制精度±0.3%，氮气吹扫均匀，有效去除电子元件表面灰尘和水汽，提升产品合格率。

 （三）食品行业：气调包装氮气流量计量

 1. 工况参数

- 介质：食品级氮气（纯度99.99%），干燥无油

- 管道口径：DN40

- 工作压力：0.4MPa

- 工作温度：15~30℃

- 流量范围：2~20m³/h

- 测量需求：累计流量计量，用于生产成本核算，精度±0.5%FS

 2. 选型方案

选择椭圆齿轮流量计，理由：

- 累计流量精度高（±0.2%FS），适合计量核算；

- 结构紧凑，安装空间小，适合食品车间布局；

- 工作压力适配0.4MPa，介质兼容性好（无油无污染）。

 3. 安装与应用效果

- 安装位置：氮气储罐出口至包装机的管道上，水平安装，进出口加装截止阀和过滤器；

- 运行效果：累计流量误差≤0.3%，数据准确可靠，为生产成本核算提供精准依据，同时避免氮气浪费。

 （四）冶金行业：高炉氮气吹扫流量监测

 1. 工况参数

- 介质：工业氮气（纯度99.5%），含少量粉尘和水汽

- 管道口径：DN600

- 工作压力：1.2MPa

- 工作温度：50~120℃

- 流量范围：500~5000m³/h

- 测量需求：瞬时流量监测，输出信号至DCS，实现流量报警控制

 2. 选型方案

选择超声波流量计（插入式），理由：

- 大口径管道（DN600）安装成本低，无需切割管道（插入式安装）；

- 非接触式测量，避免介质杂质磨损传感器，维护成本低；

- 量程比1:30，适配大流量波动（500~5000m³/h）；

- 耐温等级满足120℃工况要求。

 3. 安装与应用效果

- 安装位置：高炉氮气总管直管段，传感器插入管道中心，通过专用钻孔工具安装，做好密封；

- 运行效果：测量稳定，响应速度快，当流量低于500m³/h时及时报警，避免高炉缺氧导致事故，同时降低氮气消耗。

 六、、发展趋势

1. 智能化：集成物联网（IoT）技术，支持远程监控、故障诊断、自动校准，通过云平台实现流量数据的实时分析和管理；

2. 高精度化：随着工业生产对工艺控制要求的提高，流量计精度不断提升，科里奥利质量流量计精度已达±0.05%FS，满足高端计量需求；

3. 小型化与集成化：针对实验室、微型设备等场景，开发小型化、一体化流量计，集成流量测量、控制、报警功能，简化安装和使用；

4. 耐极端工况：开发耐高压（≥50MPa）、超低温（≤-200℃）、强腐蚀工况的流量计，适配航空航天、新能源等新兴行业需求；

5. 环保节能：优化仪表结构设计，降低压力损失，减少能源消耗，同时采用环保材料，符合绿色工业发展要求。

 八、总结

氮气流量计作为工业生产中不可或缺的计量设备，其选型、安装和维护直接影响生产过程的稳定性、安全性和经济性。不同类型的流量计在工作原理、适用场景上各有优势：容积式流量计适合中高压、高精度累计计量；差压式流量计适合大口径、中低精度场景；速度式流量计适合清洁介质、中高流速测量；质量式流量计适合高精度、无需温度压力补偿的场景。

在实际应用中，需结合工况参数（温度、压力、流量范围、介质条件）、测量需求（精度、输出信号）、安装环境和经济性综合选型，并严格按照安装要求施工，定期进行维护校准，以确保测量精度和设备寿命。随着工业自动化和智能化的发展，氮气流量计将向高精度、智能化、耐极端工况方向持续演进，为工业生产的高效运行提供更可靠的支持。
