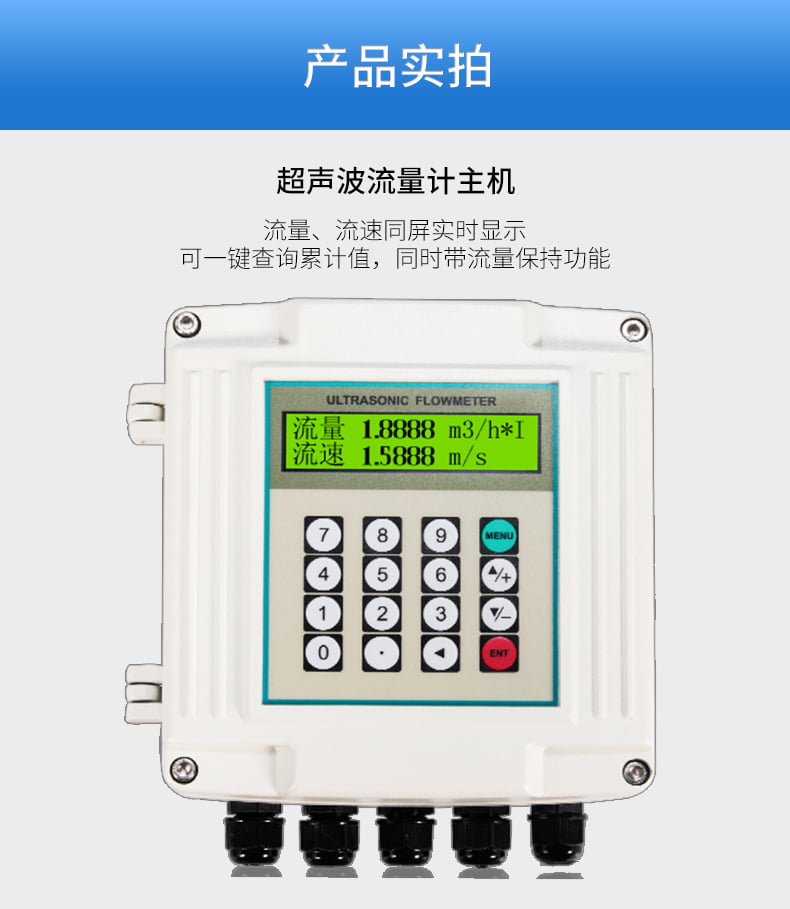

固定式超声波流量计全面解析

固定式超声波流量计是一种利用超声波原理对流体流量进行长期、连续测量的精密仪器。它与“便携式”相对，通常安装在某一个固定的测量点，用于过程监控、能源管理或贸易结算。

 一、工作原理

超声波流量计主要采用两种原理：时差法和多普勒效应法。

1.  时差法

       适用流体：洁净、单相、不含大量气泡或颗粒的液体，如水、原油、化学溶剂等。

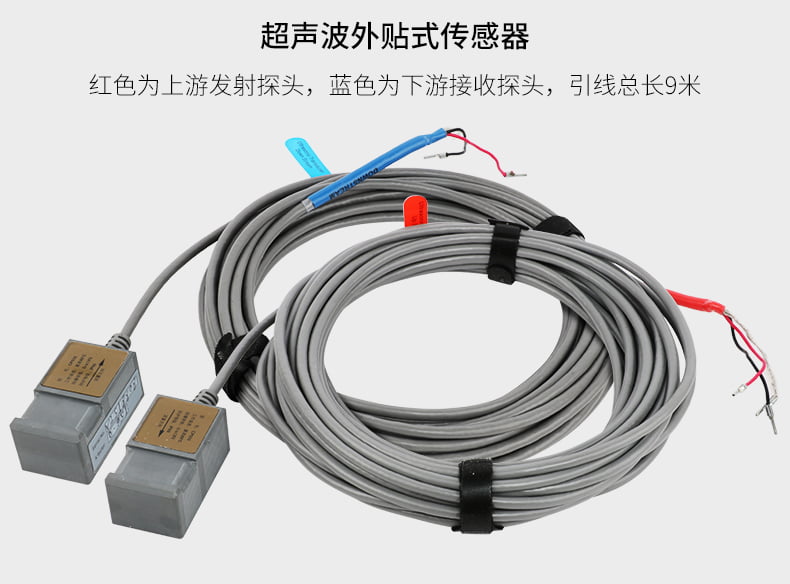

       原理：在管道两侧安装一对超声波换能器（探头），它们交替发射和接收超声波信号。

           超声波顺流传播时，速度会变快（声速 + 流速）。

           超声波逆流传播时，速度会变慢（声速 - 流速）。

       仪表通过精确测量顺流和逆流超声波传播的时间差，计算出流体的平均流速，再结合管道截面积，即可得到体积流量。

       这是目前最主流、精度最高的方法。

2.  多普勒效应法

       适用流体：含有大量悬浮颗粒、气泡的不洁净液体，如污水、泥浆、纸浆等。

       原理：仪表向流体中发射固定频率的超声波，当声波遇到移动的颗粒或气泡时，会被反射回来，其频率会发生改变（多普勒效应）。仪表通过测量发射频率和反射频率之间的频移，计算出颗粒的流速，从而近似得到流体的流量。

安装方式：

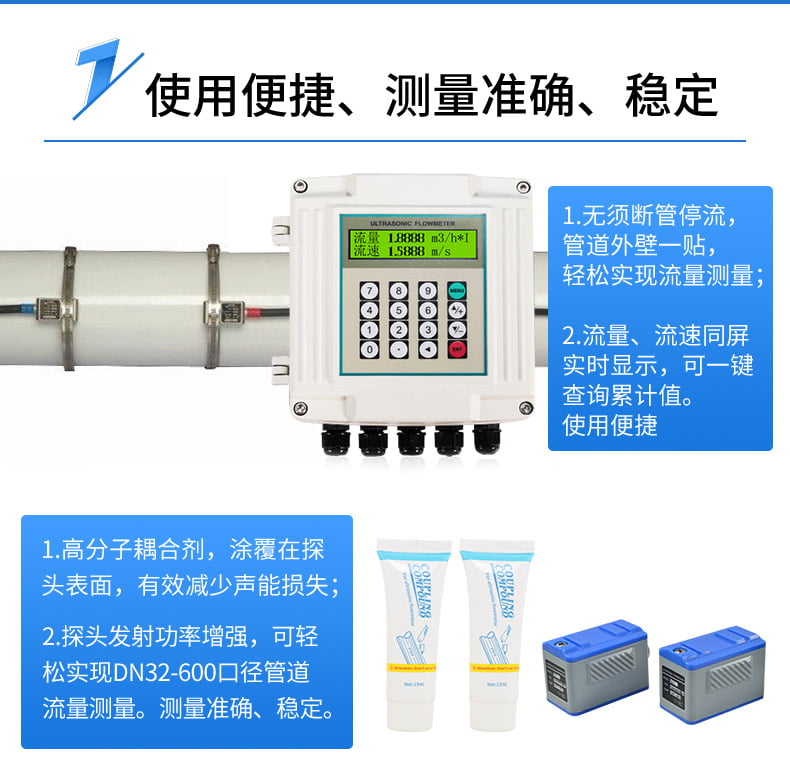

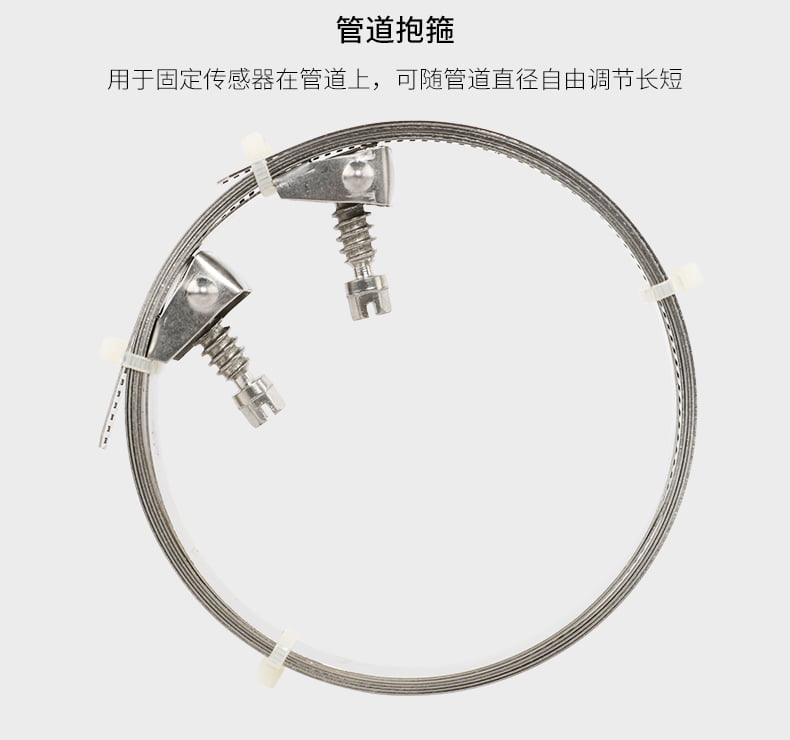

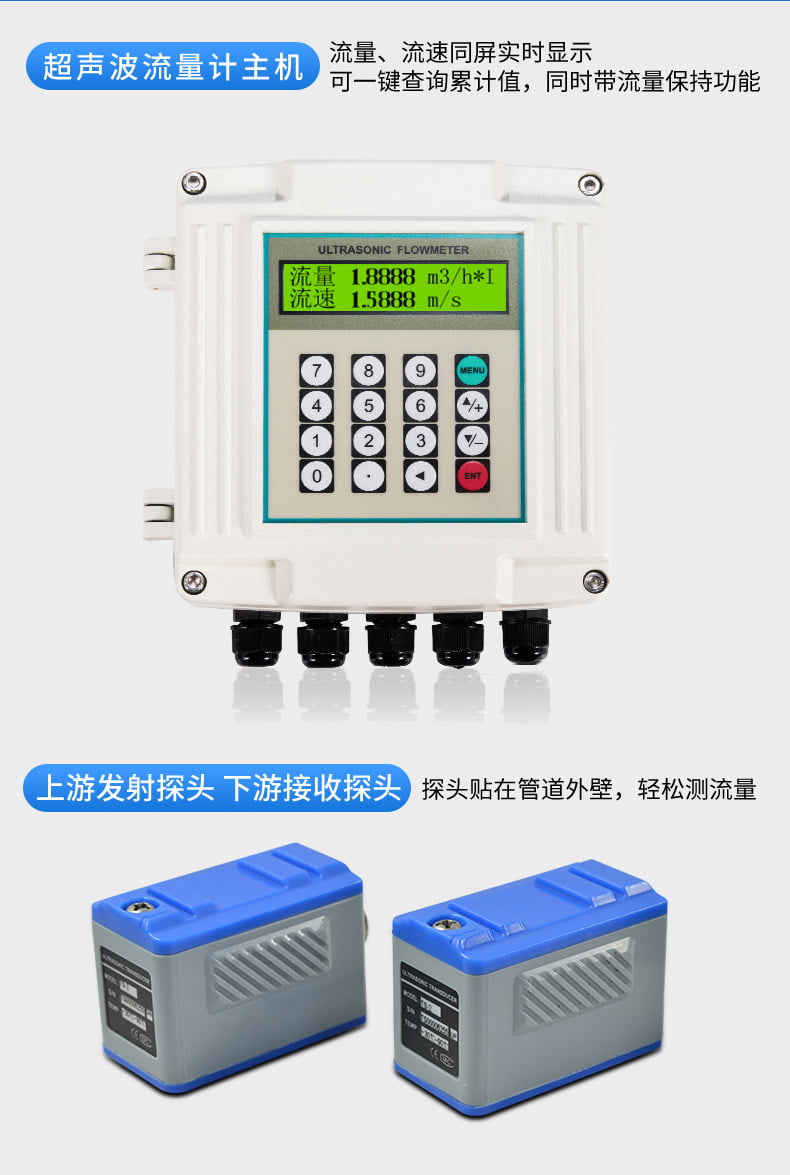

   外夹式：传感器夹在管道外壁，非接触式测量，安装维护最方便，不影响生产。

   插入式：传感器通过球阀等装置插入管道内部，与流体直接接触，信号更强，适用于管壁结垢或材质不佳的管道。

   管段式：传感器已预先安装在标准管段上，整体更换，精度最高，但成本和安装灵活性也最高。

 二、主要特点与优势

1.  无阻碍测量

       外夹式和插入式对管道内流体无压力损失，节能降耗。

2.  广泛的适用性

       管径范围极宽（从几毫米到几米），几乎适用于所有工业管道。

       可测量强腐蚀性、高纯度、易燃易爆等特殊介质。

3.  高精度测量

       高质量的时差法流量计精度可达 ±0.5% ~ ±1% of reading，甚至更高。

4.  双向流量测量

       可以轻松测量正反向的流量，适用于管网溯源、泄露检测等场景。

5.  丰富的输出与通信功能

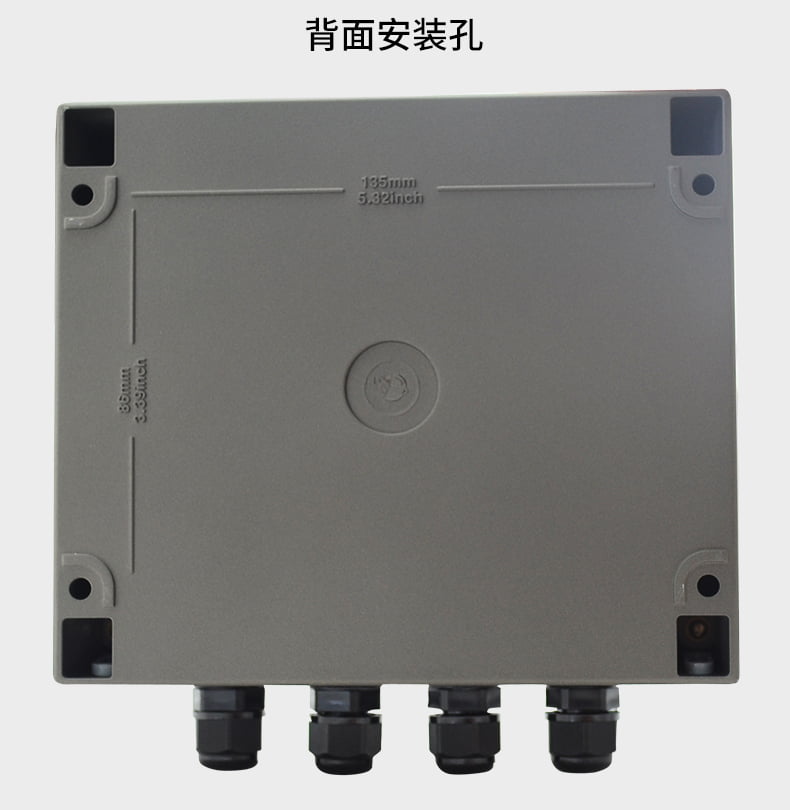

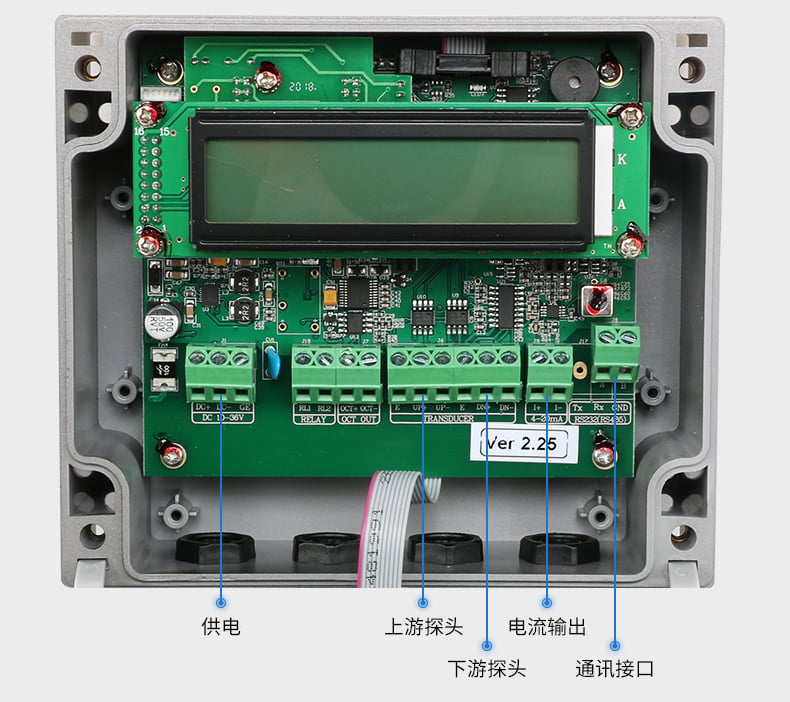

       提供 4-20mA 模拟量、脉冲、报警继电器输出。

       支持 RS485、HART、Modbus、PROFIBUS-DP 等工业总线，易于集成到控制系统。

6.  维护方便

       外夹式可以在不断流的情况下进行安装、维护和更换，大大减少停机时间。

 三、典型应用领域

   水务行业：自来水厂原水/出水计量、管网分区计量（DMA）、泄露检测、水泵性能测试。

   石油化工：原油、成品油、各类化学品的输送与贸易结算。

   供暖与空调：冷/热水的能量计量（需搭配温度传感器），系统平衡调试。

   工业流程：冶金、造纸、制药等行业的循环水、工艺用水测量。

   能源管理：企业级的能源审计，监测水、压缩空气等介质的消耗。

 四、选型要点

在选择固定式超声波流量计时，需要综合考虑以下因素：

1.  流体性质：

       是洁净液体还是脏污液体？ → 决定使用时差法还是多普勒法。

       介质的温度、压力、腐蚀性如何？

2.  管道条件：

       管径、材质、壁厚：这决定了传感器的型号和安装方式（外夹式需要知道声速在管壁中的传播速度）。

       内衬情况：管道是否有内衬（如水泥、塑料），内衬会严重影响超声波穿透。

3.  安装要求：

       管道是否始终满管？ → 不满管无法测量。

       前后直管段是否足够？（一般要求前10D后5D，具体看厂家要求）以保证流场稳定。

4.  功能需求：

       需要的测量精度等级是多少？

       需要哪些输出和通信协议？

       是否需要数据记录、批量控制等功能？

       现场电源情况（220VAC or 24VDC）？

 五、安装注意事项

1.  安装位置：选择流体充满管道且气泡少的管段，远离泵、阀门、弯头等扰动源，确保足够的前后直管段。

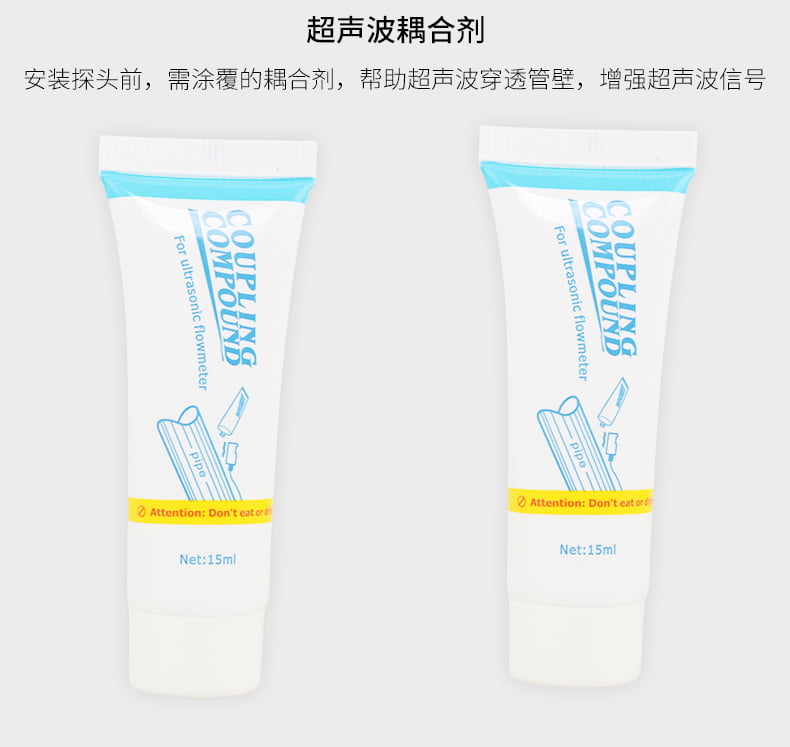

2.  管道处理：对于外夹式，安装点需要彻底清除管道表面的油漆、铁锈和保温层，并打磨光滑，涂抹足量的耦合剂以保证声波有效传输。

3.  传感器间距：严格按照主机计算出的安装距离（“M”值）进行定位，误差要尽可能小。

4.  信号质量：安装完成后，检查主机显示的信噪比（SNR）或信号强度，确保其在良好范围内。

---

总结

固定式超声波流量计以其卓越的通用性、高精度和非侵入式的特点，已成为现代工业流量测量中不可或缺的工具。正确的选型、专业的安装和细致的参数设置是保证其长期稳定可靠运行的关键。
