这是一种广泛应用于水利、环保、市政、工矿企业等领域，用于测量明渠（如河道、排水渠、污水管等非满管流）中水流流量的设备。

它的核心特点是非接触式测量，利用超声波原理，不与污水、腐蚀性液体直接接触，因此具有耐用、维护量小的优点。

---

 一、工作原理

超声波明渠流量计的工作可以分为两个步骤：

1.  液位测量

       仪表探头发射超声波脉冲，脉冲到达液面后被反射回来，再由探头接收。

       仪表内部的微处理器会精确计算超声波从发射到接收所用的时间 `t`。

       已知超声波在空气中的传播速度 `c`，就可以计算出探头到液面的距离 `H`。

       公式： `H = (c  t) / 2` （除以2是因为声波走了来回两倍的距离）

2.  流量计算

       单纯的液位高度并不能直接得出流量。为了解决这个问题，需要在明渠中安装一个标准的堰或槽。

       堰：如三角堰、矩形堰。

       槽：最常用的是巴歇尔槽。

       这些堰/槽具有特定的几何结构，其液位高度 `h` 与流量 `Q` 之间存在固定的、标准化的数学关系（即 `Q = f(h)` 的经验公式）。

       流量计通过测量到的液位高度 `h`，根据内置的堰/槽类型公式，自动计算出瞬时流量，并可通过累加计算累计流量。

简单总结流程：

发射超声波 → 测量液位高度 `h` → 根据标准堰/槽公式换算成流量 `Q`

---

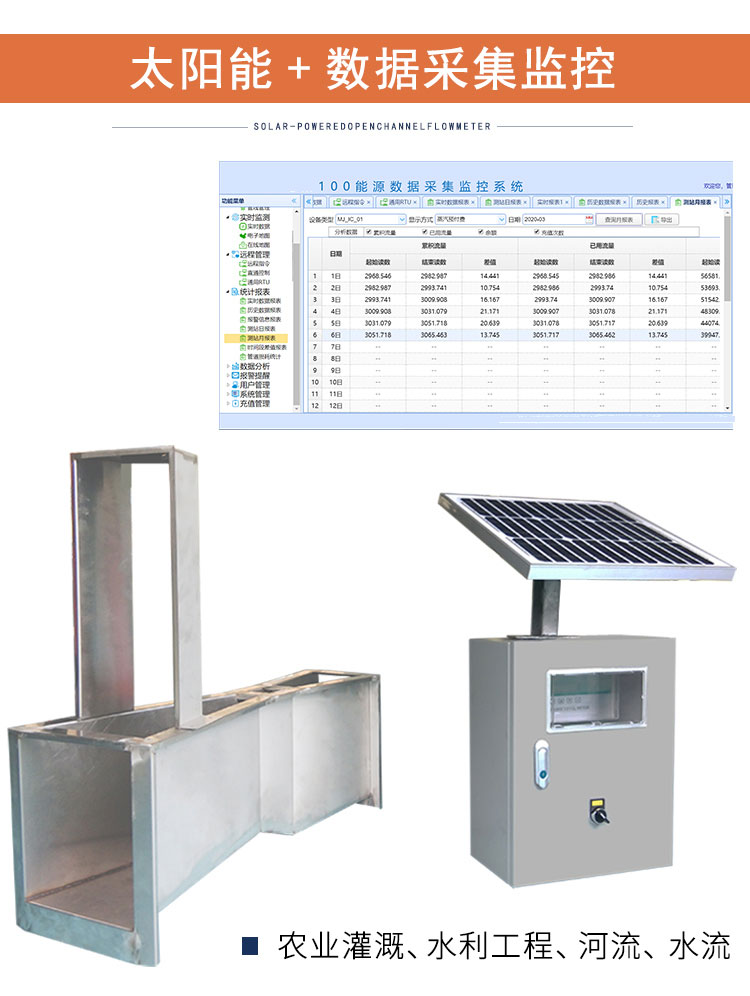

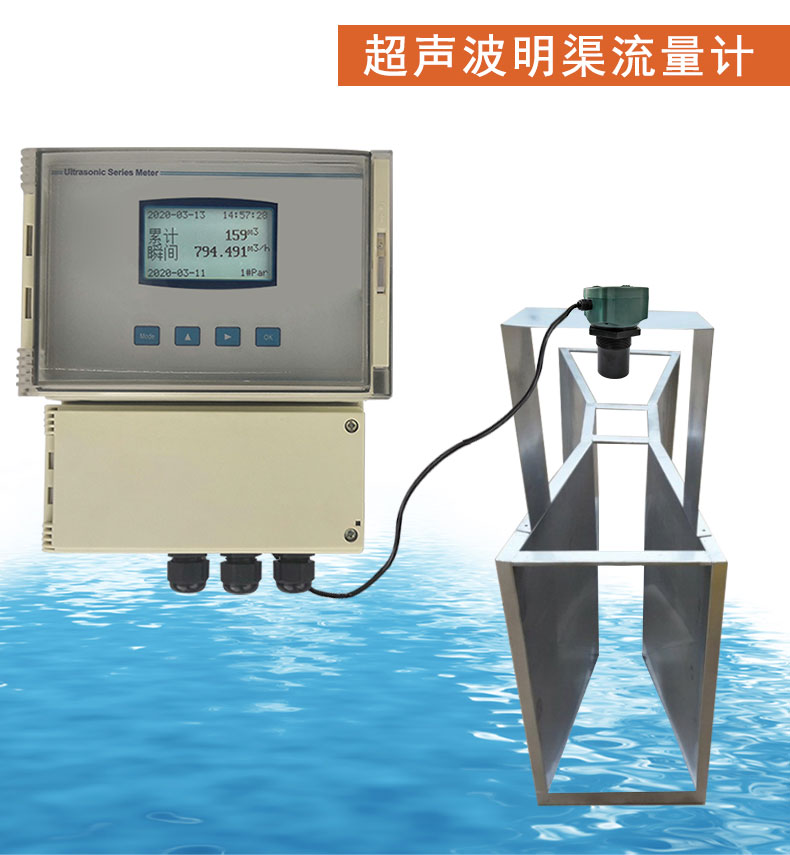

 二、系统组成

一个完整的超声波明渠流量测量系统通常包括三部分：

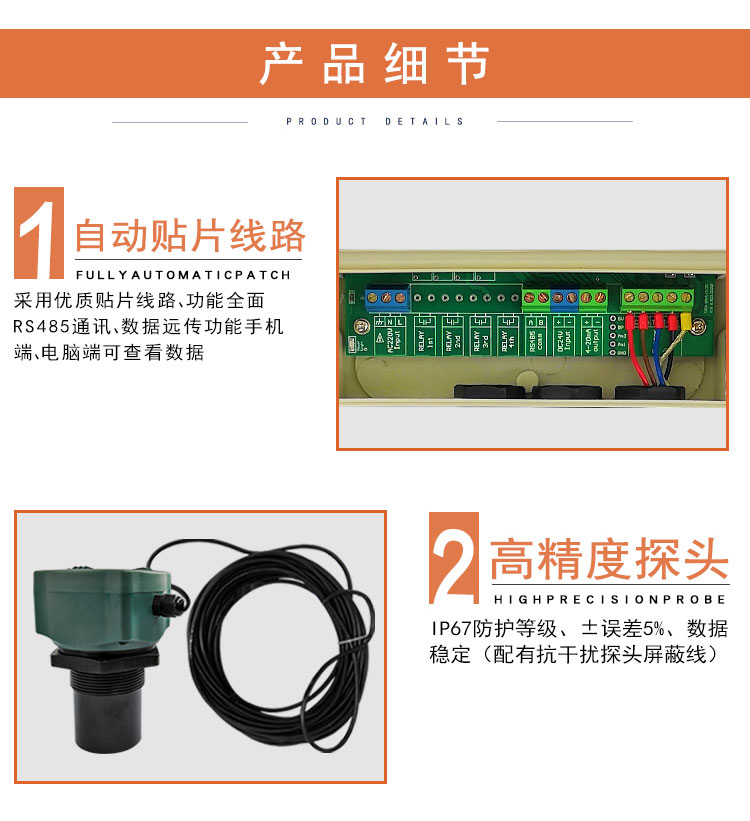

1.  超声波流量计主机/探头：核心测量单元，负责发射/接收超声波、计算液位和流量、显示和输出数据。

2.  标准堰或槽：安装在渠道中，是流量测量的“转换器”。它的规格决定了流量计算的准确性。

3.  辅助设施：包括安装支架、电源、数据输出线缆（如4-20mA、RS485）等。

---

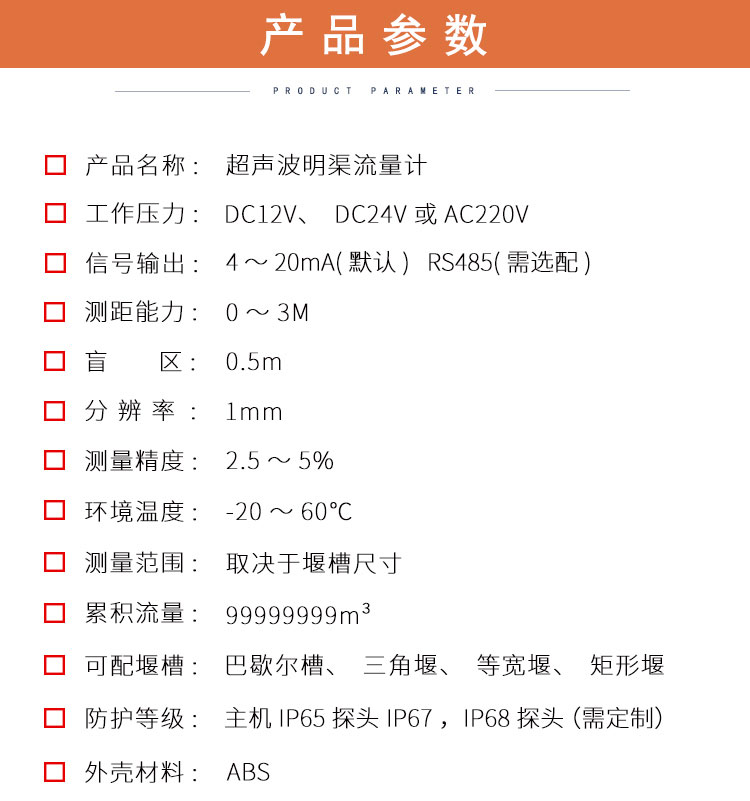

 三、主要特点与优势

   非接触测量：不与介质接触，不受污水腐蚀、泡沫、悬浮物等影响，使用寿命长。

   安装维护简便：只需在渠道上方安装，不影响水流，不停产即可安装和维护。

   测量范围广：可适应从很小的流量到很大的流量。

   高精度和稳定性：测量精度高，不受水流密度、压力、温度变化的影响。

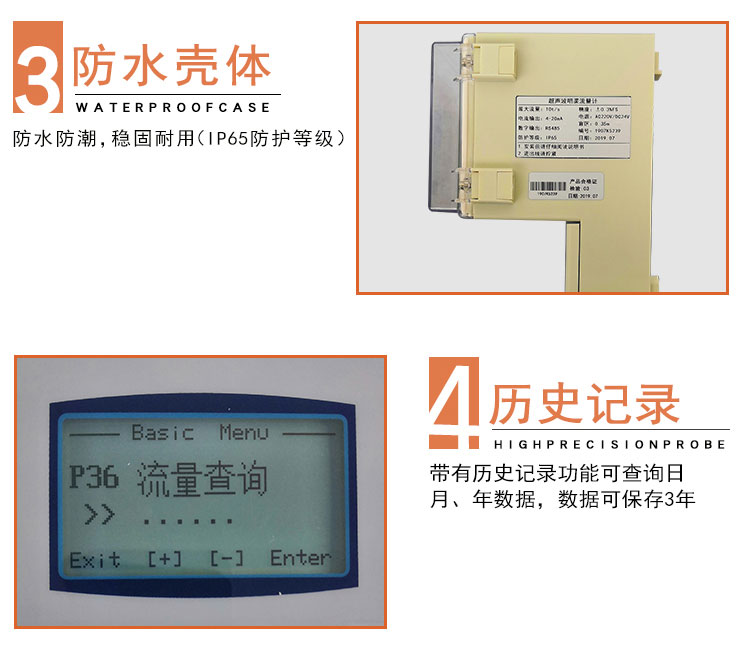

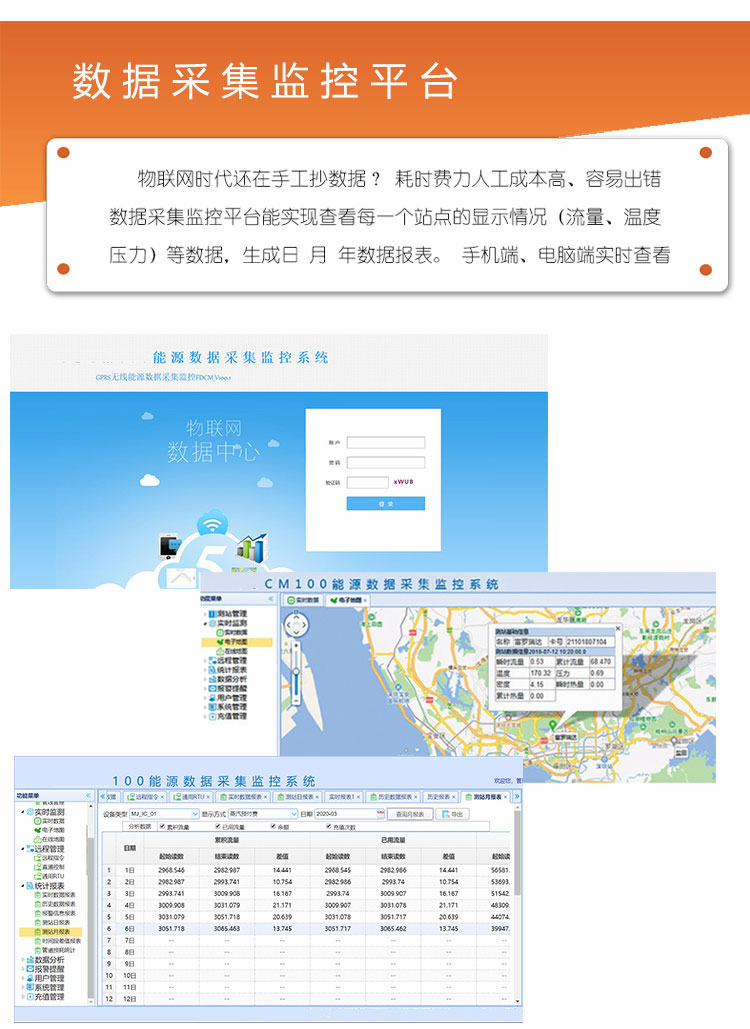

   多功能输出：可输出瞬时流量、累计流量、液位等，并带有继电器报警、数据通信等功能。

   智能性强：现代产品通常具备自动温度补偿、虚假回波识别等功能，提高可靠性。

---

 四、应用场景

超声波明渠流量计非常适合以下场合：

   污水处理厂：进出水流量监测、各工艺段配水计量。

   工业废水排放：企业排污口流量监控，满足环保法规要求。

   水利水文监测：河流、灌渠的水量计量与调度。

   市政排水管网：雨污水合流或分流的流量监测。

   矿山排水等具有腐蚀性或杂质较多的场合。

---

 五、安装与使用注意事项

为了确保测量准确，安装和使用时必须注意以下几点：

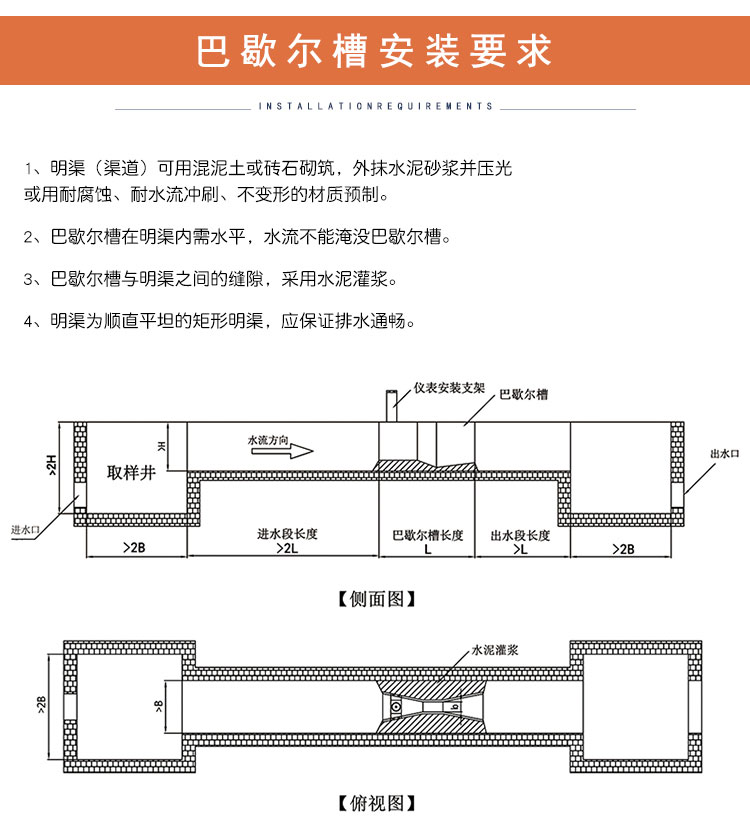

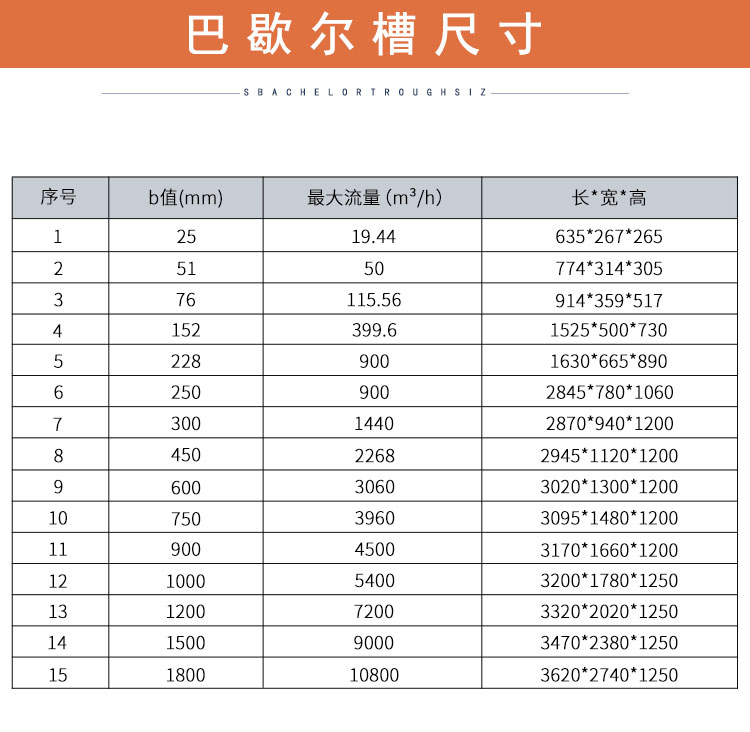

1.  正确选择堰/槽：根据预期的流量范围、渠道尺寸和介质特性（如是否含有固体颗粒）来选择合适的堰或槽。巴歇尔槽适用于大流量且悬浮物多的污水，而三角堰适用于小流量高精度的场合。

2.  探头安装位置：

       必须安装在堰/槽上游的指定位置（具体距离根据槽型决定）。

       探头中心线应垂直于液面。

       探头下方应避开障碍物，避免产生干扰回波。

3.  保证流态稳定：堰/槽上游需要有足够的直渠道段，使水流平稳，无漩涡，否则会影响测量精度。

4.  环境因素：强风、蒸汽、泡沫等可能会对超声波信号造成干扰，安装时需考虑规避。

5.  定期维护：虽然是非接触式，但仍需定期清理探头表面的灰尘、蜘蛛网等，以保证超声波正常发射和接收。同时检查堰/槽内是否有淤泥或杂物堆积。

---

 六、与其他流量计的比较

| 类型 | 测量方式 | 优点 | 缺点 | 适用场景 |

| :--- | :--- | :--- | :--- | :--- |

| 超声波明渠流量计 | 非接触式（液位+堰槽） | 耐腐蚀、安装方便、维护量小 | 依赖标准堰槽，前期土建要求高 | 污水、腐蚀性液体、大渠道 |

| 电磁流量计 | 接触式（满管） | 精度极高、无压损 | 必须满管、价格较高、易结垢 | 纯净水、自来水、满管污水 |

| 多普勒超声波流量计 | 非接触/接触式 | 可测非满管、无需堰槽 | 精度依赖于水中悬浮物或气泡 | 杂质含量较高的污水 |

 总结

超声波明渠流量计是一种通过“液位-流量”转换原理来工作的精密仪器。它的成功应用高度依赖于一个合格、安装正确的标准堰或槽。在选择和使用时，务必根据现场工况（流量、渠道、介质）进行综合选型和规范安装，才能获得长期稳定可靠的测量数据。
