温压补偿涡街流量计是一种先进的流量测量仪表，它通过集成温度和压力传感器，对因工况变化导致的流体密度变化进行补偿，从而直接、准确地测量出流体的质量流量或标准状态体积流量。这对于工业生产和能源计量非常重要。

为了帮助你快速了解其补偿原理，可以参看下面的流程图：

    A[涡街流量传感器<br>测量工况体积流量 Q] --> C[计算单元]

    B1[温度传感器] --> C

    B2[压力传感器] --> C

    C --> D{内部补偿计算}

    D --> E[根据介质类型调用<br>密度模型]

    E --> F[气体/蒸汽]

    E --> G[饱和蒸汽]

    F --> H[利用气体状态方程<br>计算工况密度 ρ]

    G --> I[通过测量温度查表<br>确定密度 ρ 和压力]

    H & I --> J[最终计算：<br>质量流量 M = Q × ρ]

    J --> K[输出/显示<br>质量流量或标况流量]

```

 🔍 核心原理与技术特点

 补偿原理详解

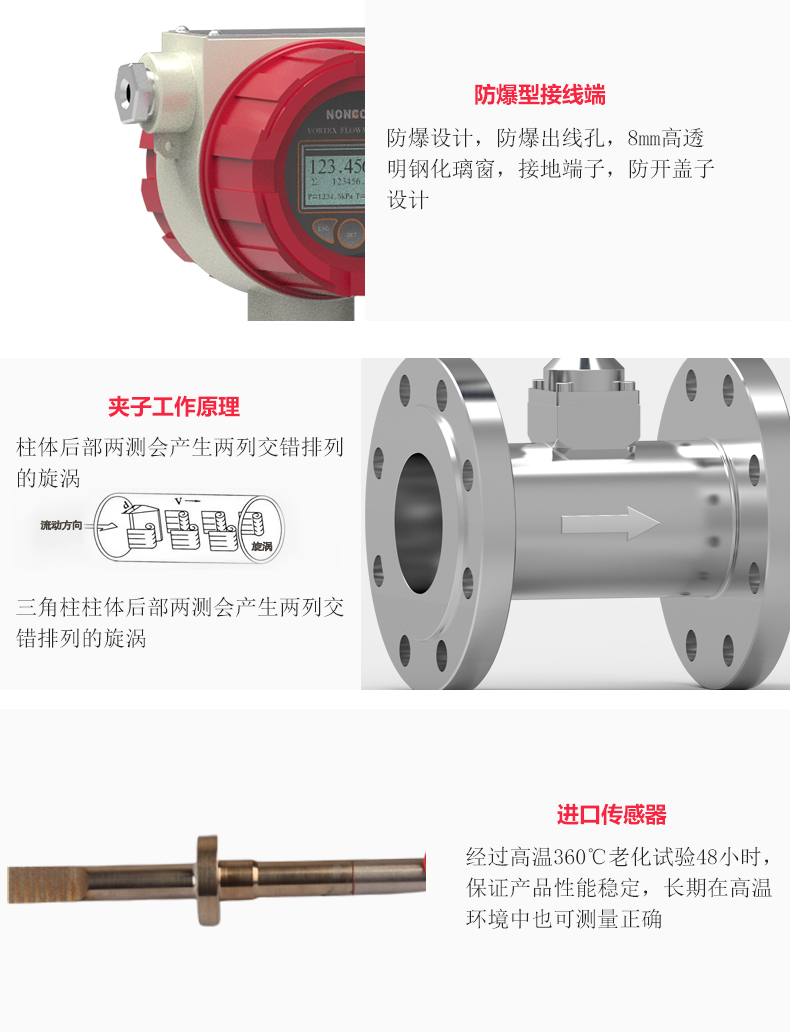

- 卡门涡街原理：涡街流量计的核心是在流体中放置一个三角柱型旋涡发生体。流体流过时，会在发生体两侧交替产生有规律的旋涡，旋涡的频率与流体的平均流速成正比。通过测量频率，可以直接得到工况下的体积流量 Q。

- 密度补偿是关键：单纯测量体积流量无法得知流体的质量。质量流量的计算公式为 M = ρ × Q（ρ为流体密度，Q为体积流量）。气体的密度会随着温度和压力的变化而显著改变。温压补偿的作用，就是通过实时的温度和压力测量，自动计算出当前工况下流体的实际密度ρ，从而精确得到质量流量 M。

- 蒸汽测量的特殊性：对于饱和蒸汽，其温度和压力之间存在确定的对应关系。因此，有时仅通过单一的温度补偿就可以确定其密度。而对于过热蒸汽，则必须同时进行温度和压力的双补偿。

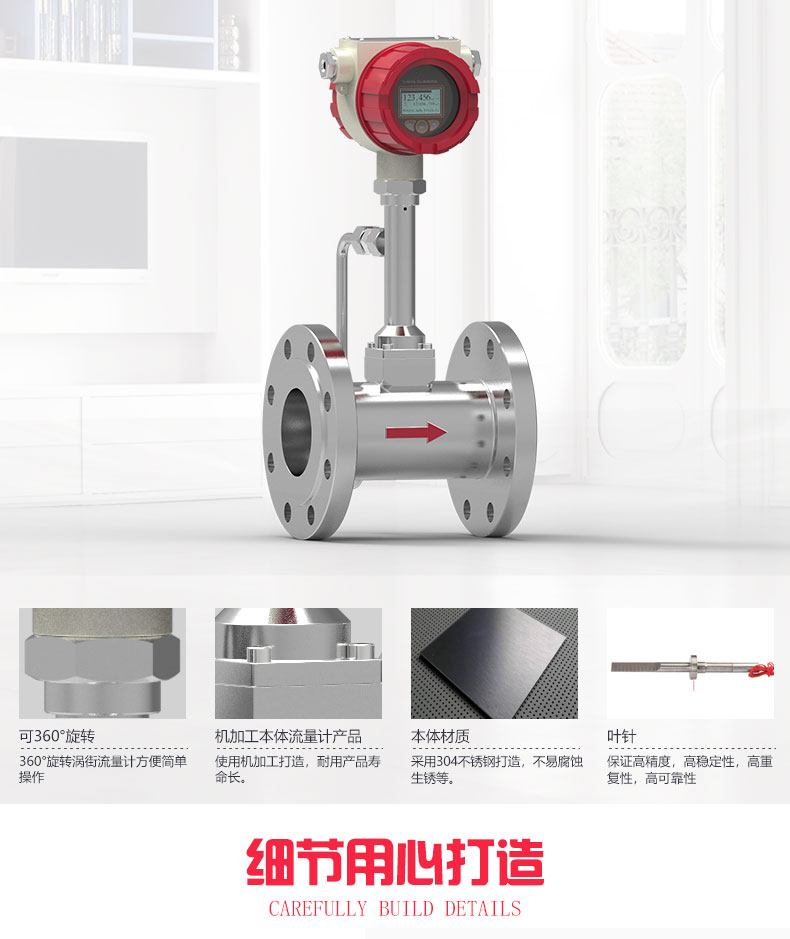

 主要技术特点

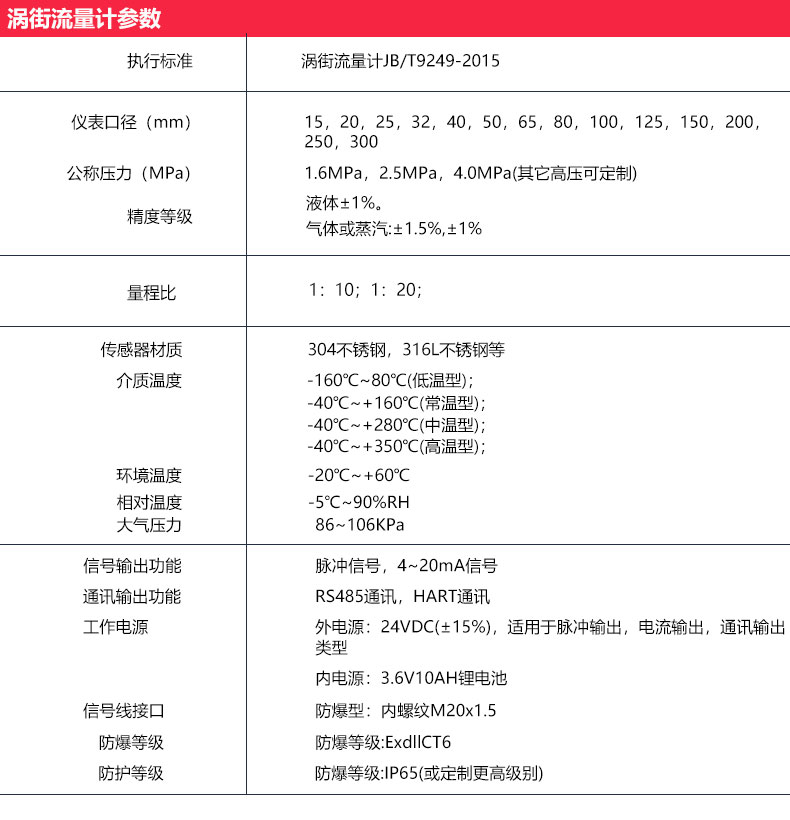

- 高精度与宽量程：精度等级通常在±1%左右，量程比宽，最高可达30:1，意味着同一块仪表既能测量很小的流量，也能测量很大的流量。

- 介质适应广：可广泛用于测量气体（如空气、煤气）、液体（水、油品）和蒸汽（饱和蒸汽、过热蒸汽）。

- 结构坚固耐用：采用压电应力式传感器，无活动部件，可靠性高，维护量小。部分型号能适应-20℃至+350℃的高温环境。

- 灵活供电与输出：支持24V直流电源、AC220V以及内置锂电池供电，锂电池续航可达两年。输出信号包括4-20mA模拟信号和数字脉冲信号，并支持HART、RS485等通信协议。

 🛠️ 选型与应用指南

 如何正确选型

1.  确认测量介质：明确是气体、液体还是蒸汽。对于蒸汽，需确认是饱和蒸汽还是过热蒸汽。

2.  确定关键参数：

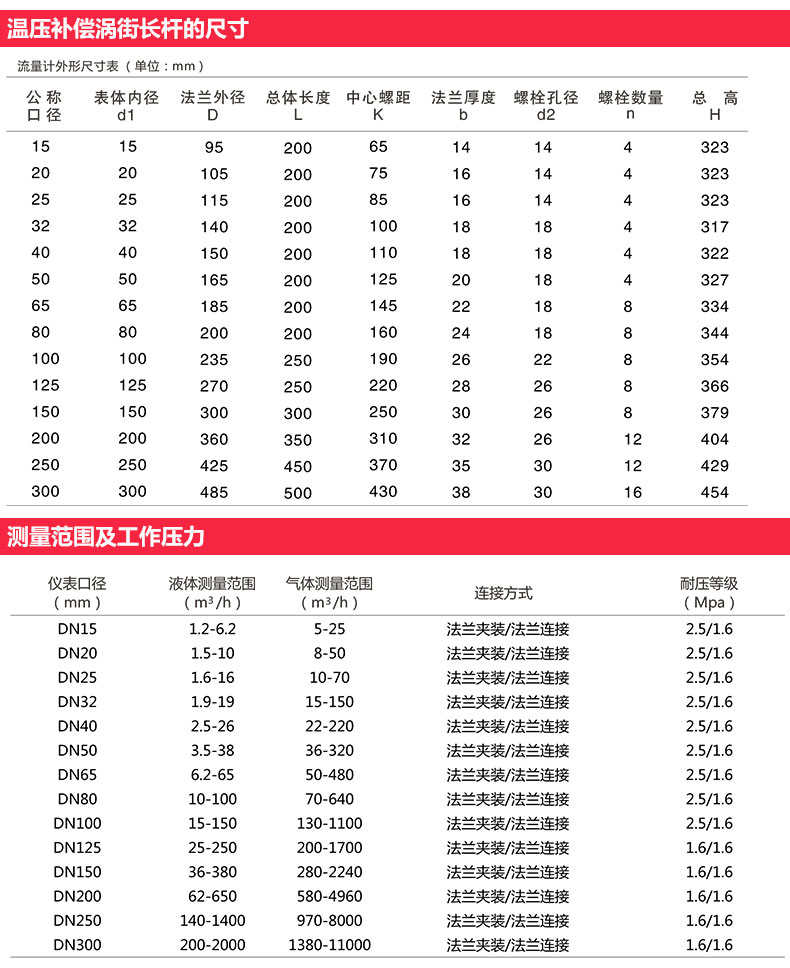

    - 管道口径（DN）：根据现有管道尺寸选择。

    - 流量范围：提供最大、常用和最小流量值，确保在仪表量程范围内。

    - 工作温度与压力：提供介质的最高、最低温度以及最高工作压力。

    - 所需精度等级：根据计量要求选择，如贸易结算需更高精度。

3.  选择结构形式：

    | 类型 | 优势 | 适用场景 |

    | :--- | :--- | :--- |

    | 一体式 | 集成了流量、温度、压力测量和补偿运算，安装方便，直接显示结果 | 对安装空间有限制、希望简化系统的场合 |

    | 分体式 | 涡街传感器与积算仪分离，安装灵活，积算仪可安装在便于观察的位置 | 高温或振动较大等恶劣环境，便于远程观察 |

 安装与使用要点

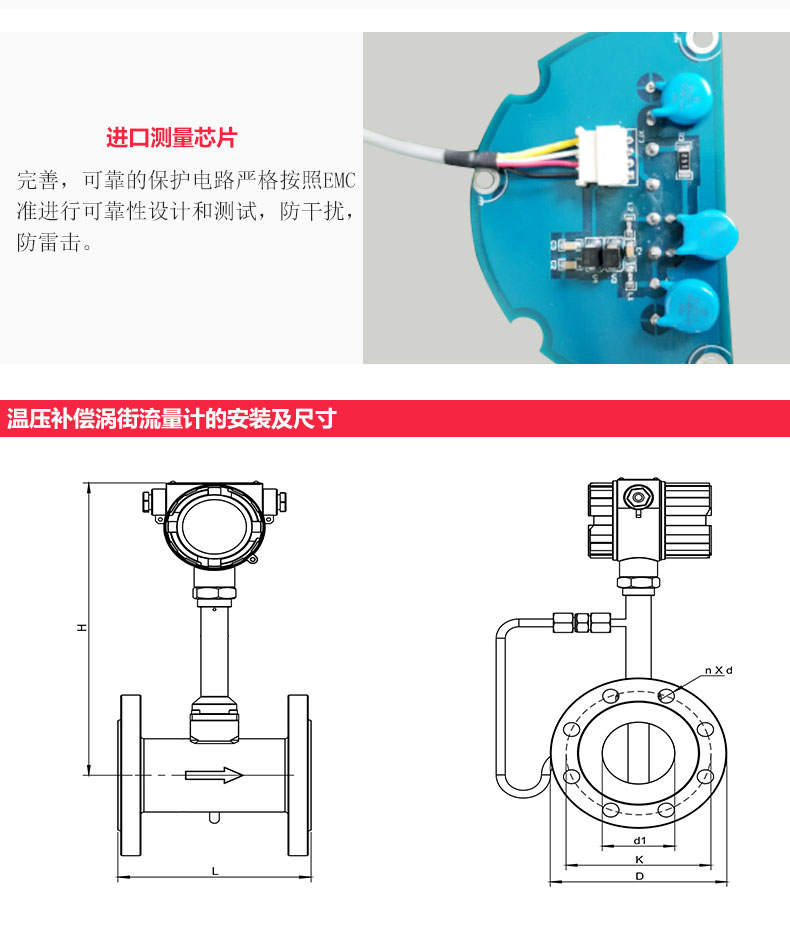

- 安装位置：应优先选择在竖直管道或充满流体的水平管道上安装。务必保证流量计前后有足够长的直管段（通常是前10D后5D，D为管径），以确保流体稳定，测量准确。

- 参数设置：一体式流量计在出厂前已根据您提供的介质和参数进行设置。若实际工况与订货信息不符，或介质发生变化，需联系厂家重新设置，否则会导致计量错误。

- 输出信号确认：务必在订货时明确4-20mA输出信号对应的物理量（是工况体积流量还是补偿后的质量流量），以确保与后端接收设备（如PLC、DCS）匹配。

 💎 总结

温压补偿涡街流量计通过实时的温度和压力补偿，有效解决了气体和蒸汽因工况变化导致的计量不准问题，实现了精准的质量流量测量。在选型和使用时，核心在于提供准确的介质参数和工况条件，并确保正确的安装与设置。
