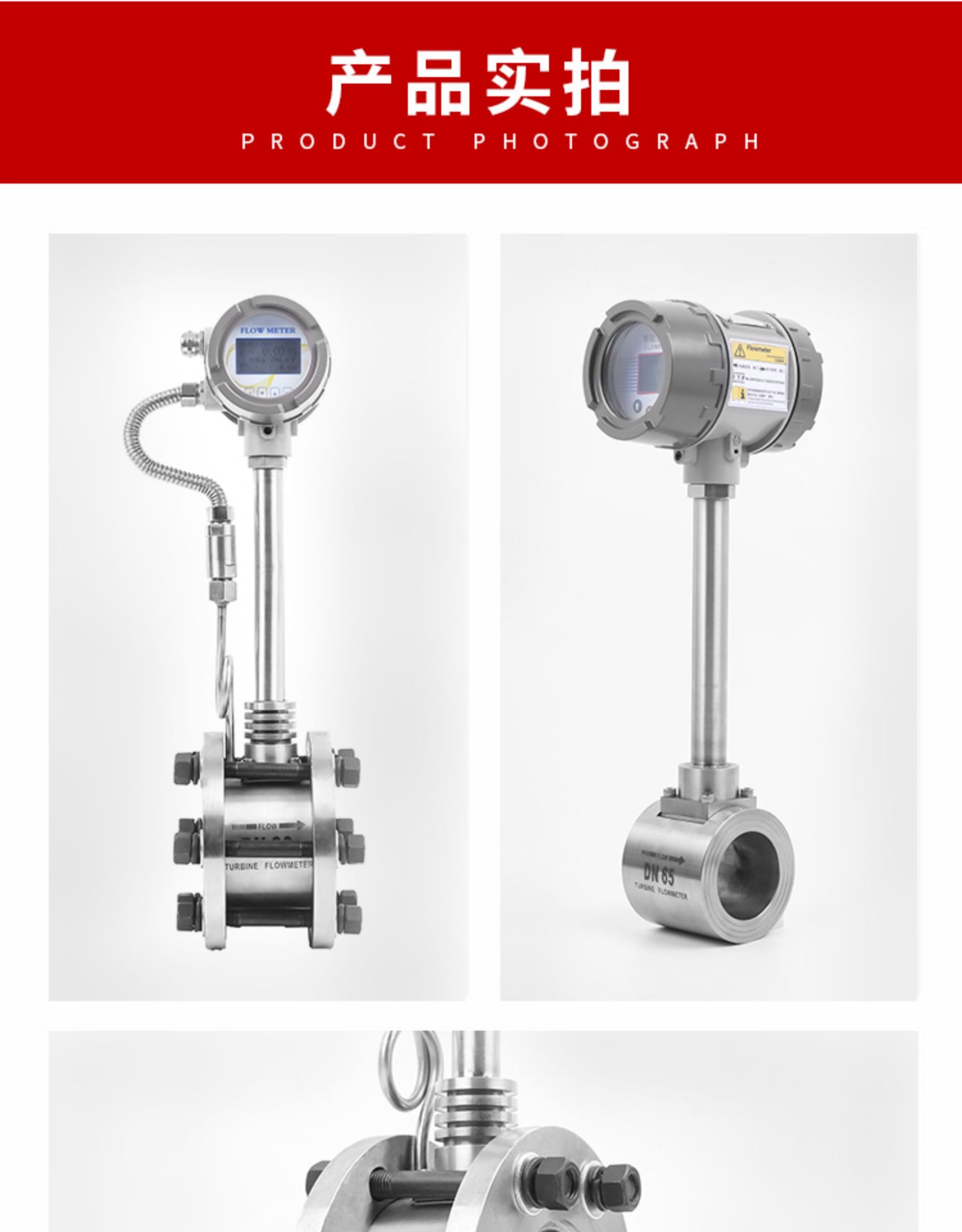

蒸汽涡街流量计是一种基于“卡门涡街”原理设计的、用于测量蒸汽（饱和蒸汽和过热蒸汽）流量的速度式流量计。它是工业领域中测量蒸汽最常用的流量计之一。

---

 一、工作原理：卡门涡街效应

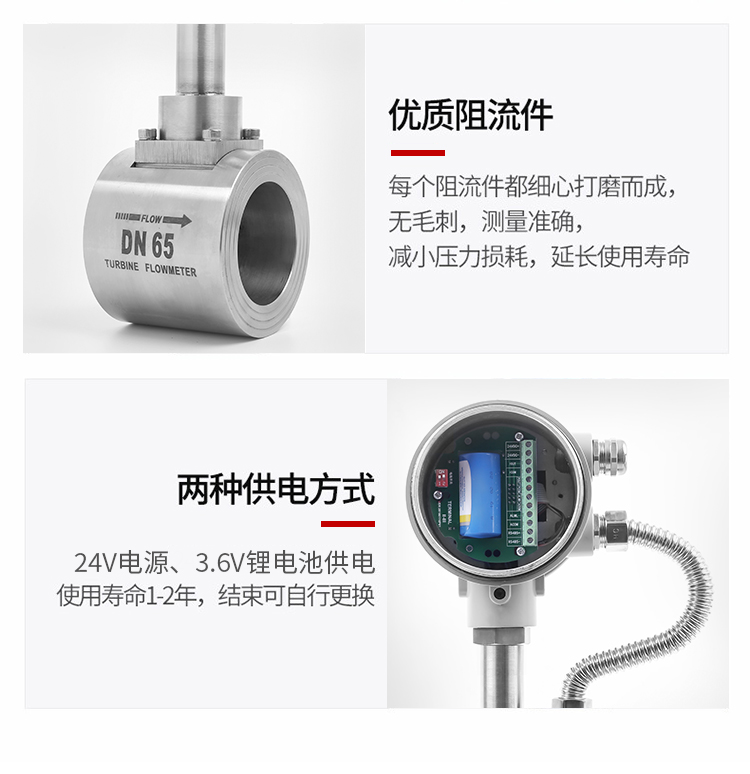

1.  涡街发生体：在流量计的测量管中心，放置一个特定形状的非流线型阻流体（如三角形、梯形等），这个阻流体被称为“涡街发生体”。

2.  涡旋脱落：当蒸汽流过这个涡街发生体时，会在其下游两侧交替地、有规则地分离出两列旋转方向相反的涡旋。

3.  频率与流速成正比：这种涡旋被称为“卡门涡街”。涡旋脱落的频率（f）与蒸汽的流速（v）成正比，与涡街发生体的特征宽度（d）成反比。关系式为： f = St × v / d

       `f`：涡旋脱落频率

       `St`：斯特劳哈尔数（一个无量纲常数，在特定雷诺数范围内基本不变）

       `v`：流体流速

       `d`：涡街发生体的特征宽度

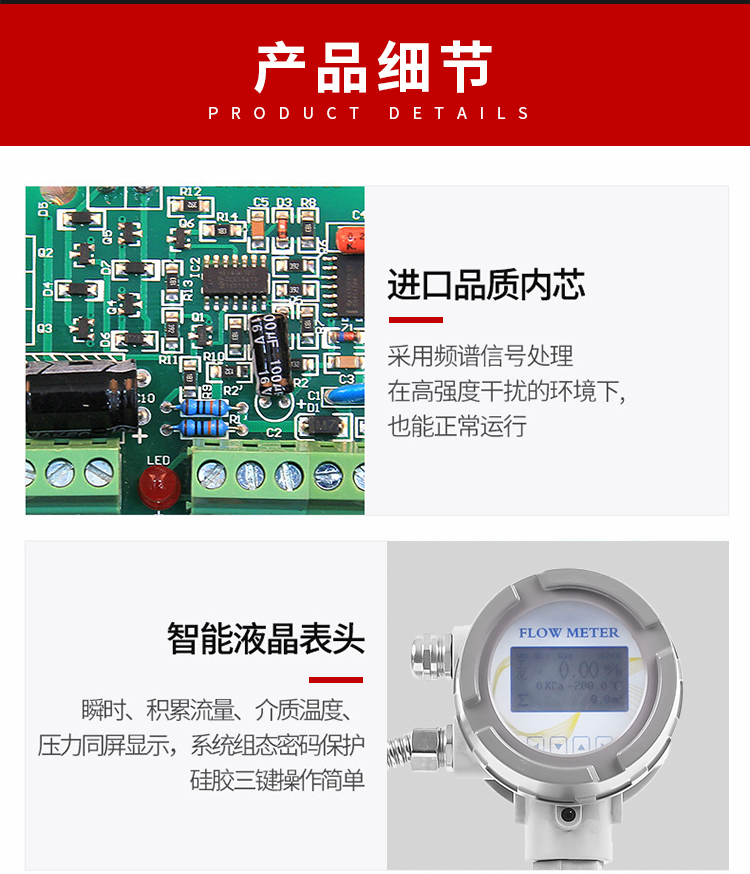

4.  检测频率：通过安装在涡街发生体后部的压电传感器或电容传感器，可以检测到涡旋脱落产生的微小的、交替变化的压力脉冲，并将其转换为与频率成正比的电脉冲信号。

5.  计算流量：

       体积流量：仪表内部的微处理器根据检测到的频率（f）和仪表的截面积（A），可以计算出流体的瞬时体积流量：Q = A × v （其中 v 由 f 推导出）。

       质量流量：对于蒸汽，我们更关心的是质量流量。蒸汽是可压缩流体，其密度随温度和压力变化很大。因此，涡街流量计通常需要配套温度和压力补偿。通过额外的温度传感器（Pt100）和压力传感器，测量出蒸汽的实时温度和压力，查表或计算得到当前工况下的蒸汽密度（ρ），然后计算出质量流量：M = ρ × Q。

---

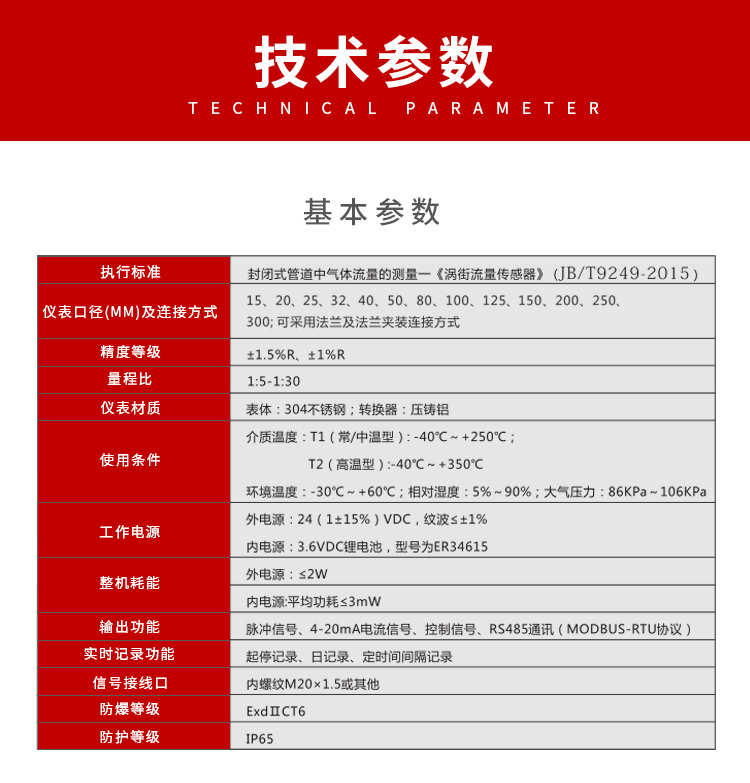

 二、主要特点

 优点：

1.  结构简单牢固：内部无活动部件，可靠性高，维护量小。

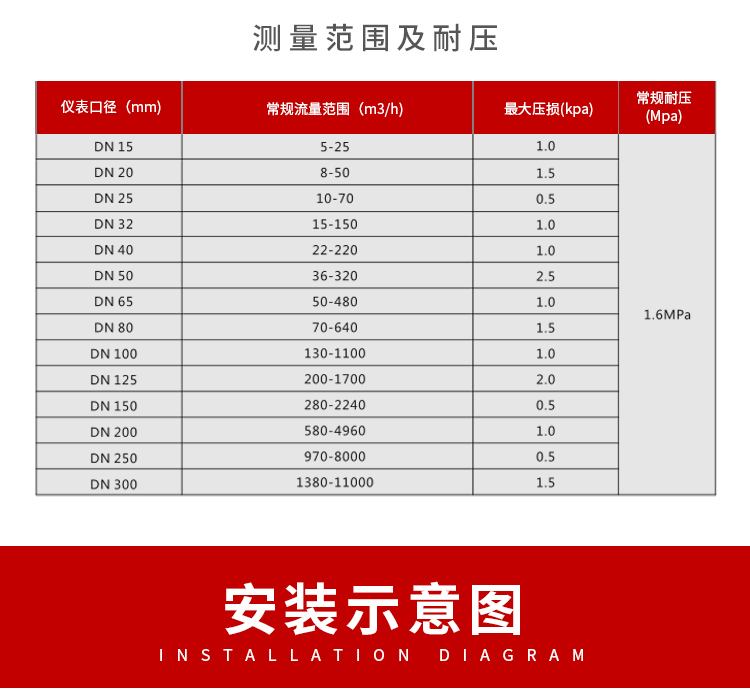

2.  测量范围宽：量程比通常可达10:1，甚至更宽，能适应较大的流量波动。

3.  精度较高：在规定的测量范围内，精度通常可达±1.0% ~ ±1.5%。

4.  适用介质广：除蒸汽外，还可用于测量各种气体、液体。

5.  压力损失小：由于流阻件形状简单，压力损失低于孔板等节流式流量计。

6.  输出数字信号：涡街频率信号是数字脉冲信号，抗干扰能力强，便于与计算机系统连接。

 缺点：

1.  对振动敏感：管道或环境的机械振动可能会被传感器误检测为涡街信号，导致测量误差。因此，在振动较强的场合需要采取抗振动措施。

2.  对流速分布敏感：为保证测量精度，仪表前后需要足够长的直管段（通常前10D后5D，D为管径）来形成稳定的流速分布。

3.  不适用于低流速测量：流速过低时，涡街信号会很微弱，无法稳定测量，存在一个“截止频率”。

4.  介质脏污易影响：如果蒸汽中带有大量杂质或水滴，可能会附着在发生体和传感器上，影响涡街的正常产生和检测。

---

 三、在蒸汽测量中的应用要点

1.  必须进行温压补偿：这是蒸汽测量中最关键的一点。单纯的涡街流量计输出的是体积流量，而蒸汽贸易结算和工艺控制需要的是质量流量。不配备温压补偿的蒸汽流量测量是毫无意义的。

2.  选型至关重要：

       确定蒸汽类型：是饱和蒸汽还是过热蒸汽？它们的密度计算方法不同。

       确认参数范围：准确提供蒸汽的常用流量、最小流量、最大流量、工作温度、工作压力等参数，以确保选型在仪表的最佳量程范围内。

       管道口径：如果管道口径较大而流速较低，可能需要选择缩径测量方式。

3.  正确安装：

       直管段要求：严格遵守前后直管段要求，前10D后5D是常见要求，具体以厂家说明书为准。

       安装方向：建议水平安装，且传感器部分朝上。垂直安装时，流向应自下而上。

       远离振动源：尽量安装在振动小的地方，必要时加装减振装置。

4.  保温与疏水：蒸汽管道必须做好保温。在流量计上游附近应安装疏水阀，确保进入流量计的是干饱和蒸汽或高质量的过热蒸汽，防止凝结水对测量造成冲击和误差。

---

 四、总结

蒸汽涡街流量计以其结构坚固、可靠性高、适用范围广等优点，成为了蒸汽流量测量的主力军。然而，要使其准确、稳定地工作，必须深刻理解其原理和局限性，并做好以下三点：

   正确的选型

   完善的温压补偿

   规范的安装

在实际应用中，将其与压力变送器、温度传感器集成在一起，构成一个完整的蒸汽流量测量系统，是现代工业中的标准做法。
