空气流量计（Air Flow Meter, AFM）详细技术手册

空气流量计是工业自动化与汽车工程领域核心的流量测量仪表，用于精确检测气体介质（以空气为主）的瞬时流量、累计流量或质量流量，为过程控制、能耗监测、设备优化提供关键数据支撑。其应用覆盖汽车发动机控制、工业通风与空调（HVAC）、化工反应釜进气控制、燃气轮机进气监测、半导体制造气体输送等多个场景，是实现自动化闭环控制的核心感知设备。本文将从工作原理、核心类型、技术参数、选型方法、安装维护、典型应用案例等维度，进行全面且深入的专业解析。

 一、空气流量计核心定义与测量意义

 1. 基本定义

空气流量计是基于流体力学、热学、电磁学等原理，将空气的体积流量、质量流量或流速转换为可测量的电信号（电压、电流、频率等）的装置，具备实时响应、连续测量、数据输出稳定等特点，可直接与PLC、DCS、汽车ECU等控制系统对接。

 2. 测量核心意义

- 过程控制优化：工业生产中（如化工反应、发酵工艺），精确控制空气进气量可保证反应效率与产品质量；汽车发动机中，空气流量数据决定燃油喷射量，实现空燃比最优控制，提升动力性与燃油经济性。

- 能耗监测与节能：HVAC系统、工业通风管道中，通过空气流量数据调节风机转速，降低无效能耗；工厂压缩空气管网中，流量计可定位泄漏点，减少能源浪费。

- 设备保护：燃气轮机、锅炉等设备中，空气流量过低可能导致燃烧不充分或设备过热，流量计可提供过载保护信号。

- 环保合规：汽车尾气排放、工业废气处理中，基于空气流量数据调节净化系统运行参数，确保排放达标。

 二、空气流量计核心工作原理与分类

根据测量原理，空气流量计可分为体积式和质量式两大类，其中质量式流量计因直接测量真实质量流量、不受温度/压力变化影响，在高精度场景中应用更广泛。以下是主流类型的原理、结构与特性解析：

 1. 质量式空气流量计（主流类型）

 （1）热线式空气流量计（Hot Wire AFM）

- 核心原理：基于“热消散原理”——在气流中设置一根通电加热的铂丝（热线），气流通过时会带走热线热量，热线温度下降导致电阻变化；控制系统通过调节电流维持热线温度恒定，电流变化量与空气质量流量成正比（流量越大，散热越快，所需电流越大）。

- 结构组成：

  - 传感元件：铂丝热线（直径5-20μm）、温度补偿电阻（冷丝，用于抵消进气温度变化影响）；

  - 控制电路：恒流控制模块、信号放大模块、温度补偿电路；

  - 机械结构：进气通道、防护网（防止灰尘堵塞）、旁通通道（部分型号设置，提升小流量测量精度）。

- 两种结构形式：

  - 主流式：热线直接暴露在主气流中，响应速度快（≤10ms），但易受灰尘、油雾污染；

  - 旁通式：热线安装在旁通通道内，避免直接接触大颗粒杂质，抗污染性更强，适用于柴油车或多尘环境。

- 关键特性：

  - 优势：测量精度高（±1%-±3%FS）、响应速度快、量程比宽（1:50-1:100）、不受进气温度/压力影响；

  - 劣势：怕油污、灰尘堵塞，需定期清洁；不耐高温（最高工作温度≤120℃），不适用于发动机排气侧等高温场景。

- 典型应用：汽油发动机、小型工业风机、半导体制造气体输送。

 （2）热膜式空气流量计（Hot Film AFM）

- 核心原理：与热线式一致，本质是热线式的改进型，将“铂丝热线”替换为“薄膜电阻”（通过溅射工艺在陶瓷基片上形成铂膜），提升结构强度与抗污染性。

- 结构差异：热膜采用陶瓷基片支撑，表面覆盖一层保护膜（氧化铝），耐振动、抗灰尘能力优于热线式，不易断裂。

- 关键特性：

  - 优势：继承热线式的高精度（±2%-±4%FS）、快响应（≤15ms），同时抗污染、耐振动性更强，使用寿命更长；

  - 劣势：测量精度略低于热线式，高温稳定性仍有限（最高工作温度≤150℃）。

- 典型应用：柴油发动机、商用车、工业HVAC系统、化工反应釜进气控制。

 （3）科里奥利式空气流量计（Coriolis AFM）

- 核心原理：基于“科里奥利力效应”——流体在振动的管道中流动时，会产生与质量流量成正比的科里奥利力，导致管道振动相位差；通过检测相位差即可计算质量流量。

- 结构组成：U型/V型测量管、驱动线圈（使管道振动）、位移传感器（检测相位差）、温度补偿模块。

- 关键特性：

  - 优势：测量精度极高（±0.1%-±1%FS）、直接测量质量流量、不受流体温度/压力/粘度影响、可测量多相流；

  - 劣势：体积大、重量重、价格昂贵（是热线式的3-5倍）、对安装环境振动敏感。

- 典型应用：高精度工业过程控制（如化工原料配比）、燃气轮机进气监测、航空航天设备。

 2. 体积式空气流量计

 （1）叶片式空气流量计（Vane AFM，又称翼板式）

- 核心原理：基于“力学平衡原理”——气流推动叶片旋转，叶片转角与体积流量成正比；通过电位器将转角转换为电压信号，同时内置温度传感器和大气压力传感器，用于修正温度/压力对体积流量的影响（间接计算质量流量）。

- 结构组成：测量叶片、回位弹簧、电位器、温度传感器、压力传感器、怠速旁通孔。

- 关键特性：

  - 优势：结构简单、成本低、可靠性高、耐污染；

  - 劣势：测量精度低（±5%-±10%FS）、响应速度慢（≥50ms）、量程比窄（1:10）、易受气流脉动影响。

- 典型应用：老式汽车发动机、低端工业通风系统、家用燃气热水器。

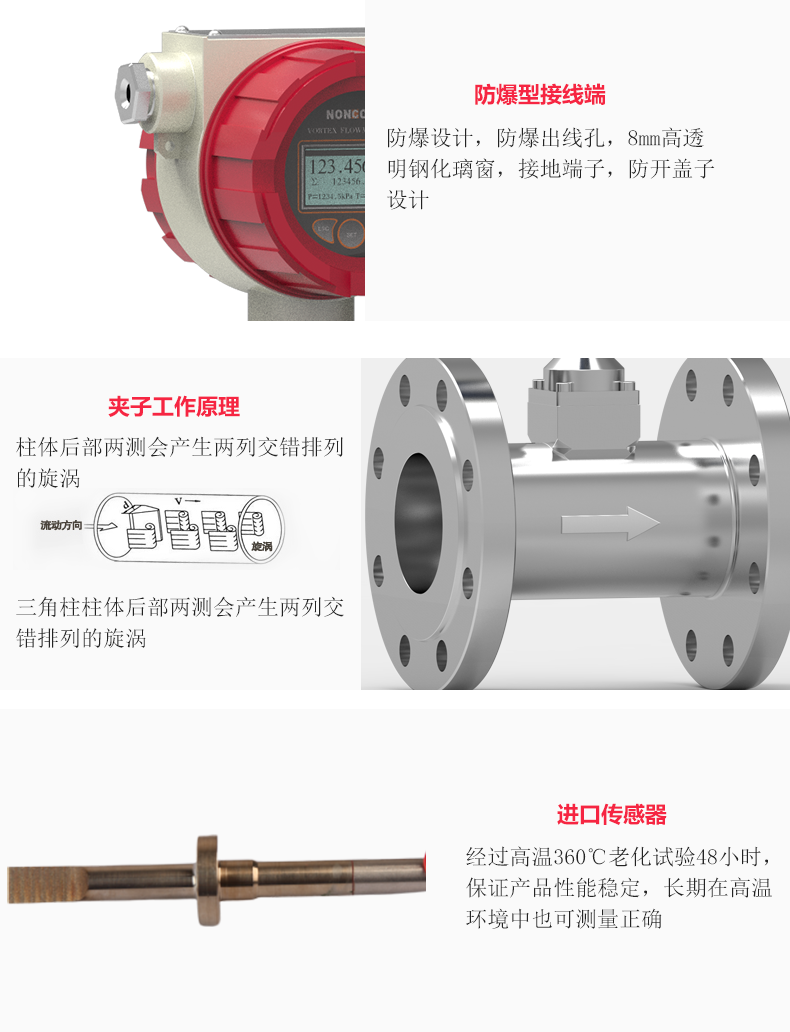

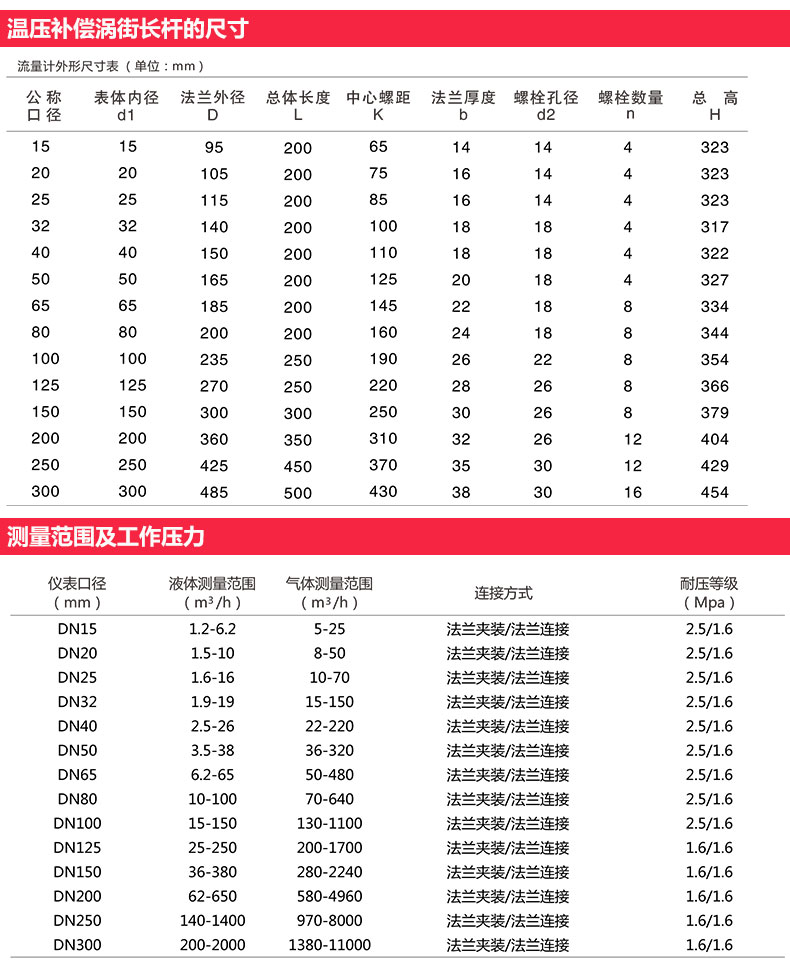

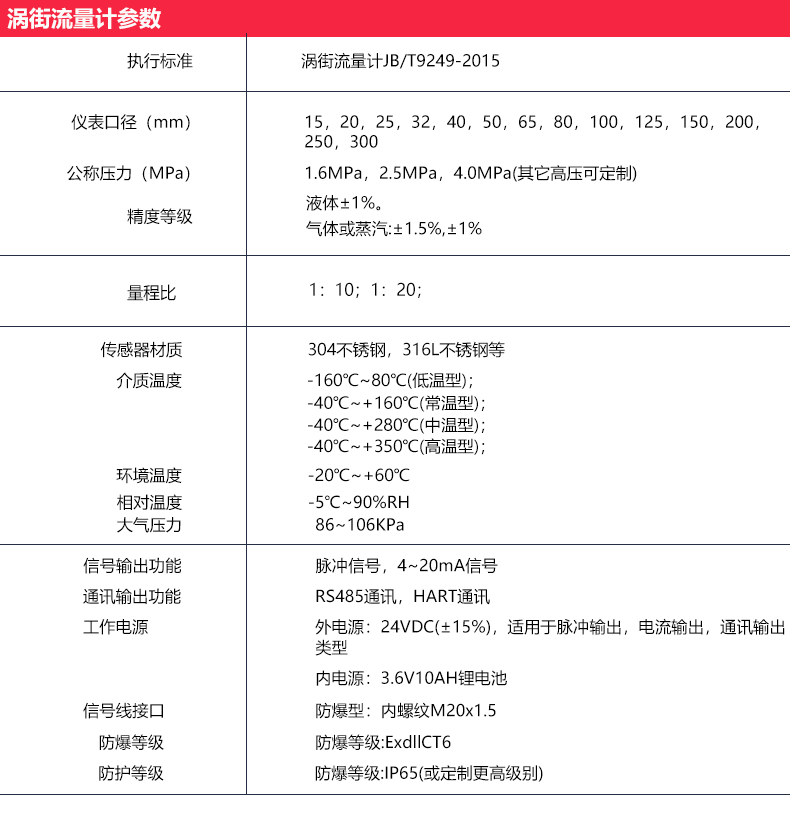

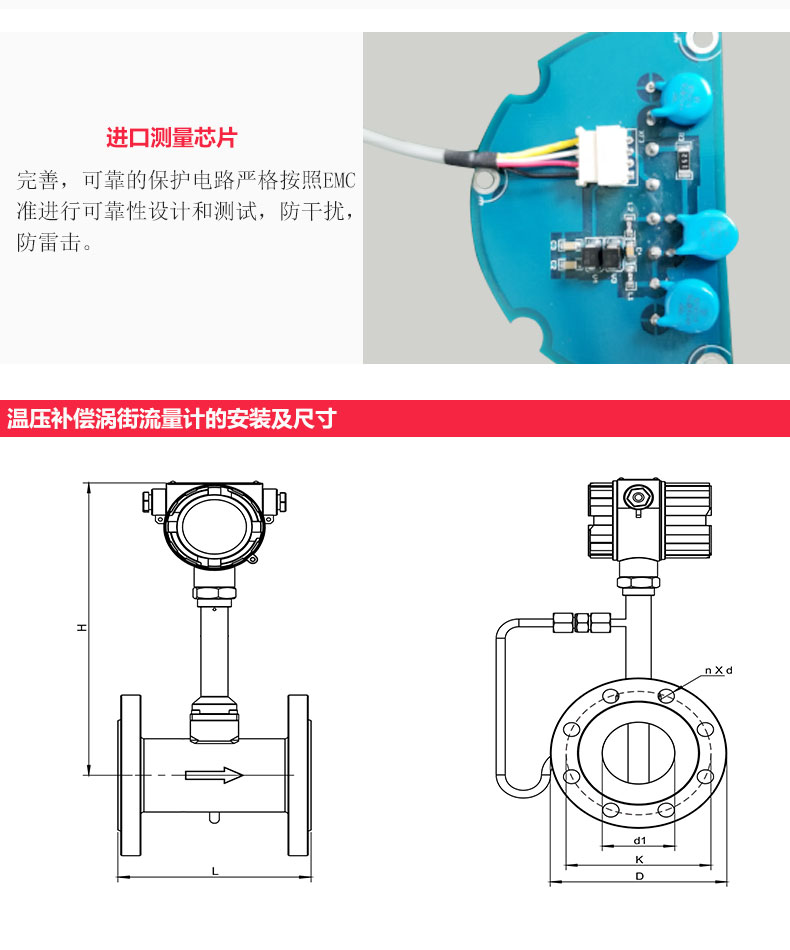

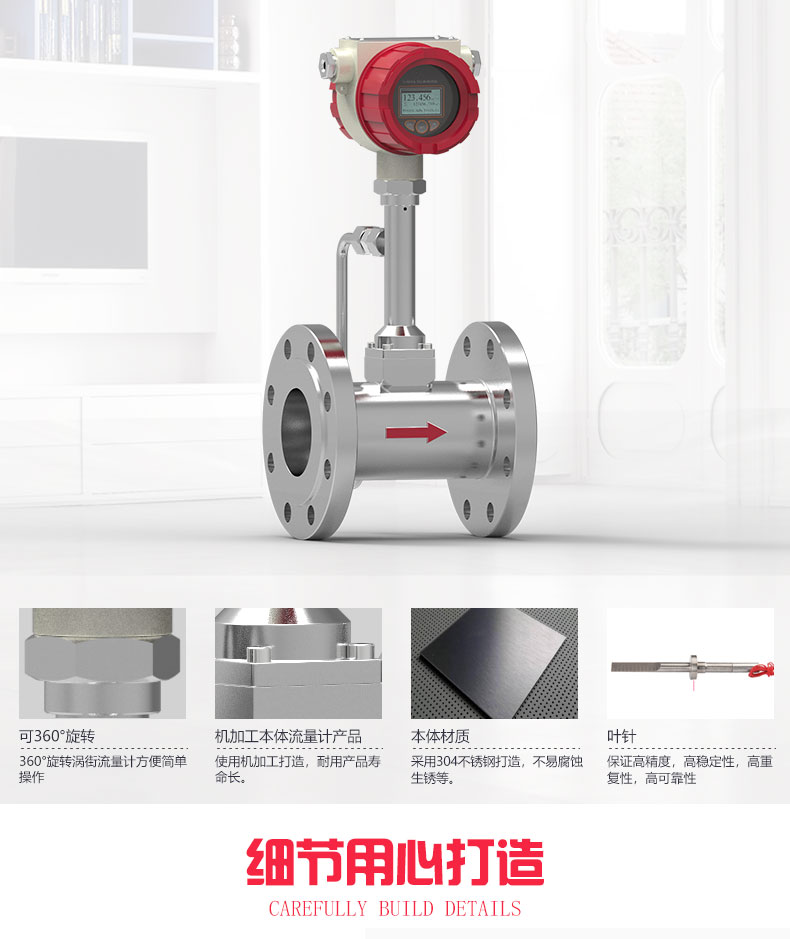

 （2）涡街式空气流量计（Vortex AFM）

- 核心原理：基于“卡门涡街效应”——流体流经柱状障碍物（旋涡发生体）时，会在障碍物两侧交替产生旋涡，旋涡频率与流体流速（体积流量）成正比；通过压电传感器检测旋涡频率，即可计算流量。

- 结构组成：旋涡发生体（圆柱、三角柱）、压电传感器、信号放大电路、温度/压力补偿模块（部分型号内置，用于质量流量换算）。

- 关键特性：

  - 优势：结构简单、无运动部件、耐磨损、量程比宽（1:20-1:100）、工作温度范围宽（-40℃-300℃）；

  - 劣势：测量精度中等（±2%-±5%FS）、对管道流速分布敏感（需前后直管段）、小流量测量精度差。

- 典型应用：工业管道通风、锅炉燃烧控制、大型风机流量监测。

 （3）超声波式空气流量计（Ultrasonic AFM）

- 核心原理：基于“超声波传播速度差”——在管道两侧安装超声波发射器与接收器，气流顺流时超声波传播速度加快，逆流时减慢；通过测量顺流与逆流的速度差，计算流体流速（体积流量），结合温度/压力传感器可换算质量流量。

- 结构组成：超声波换能器（发射器+接收器）、信号处理模块、温度/压力传感器、管道衬里（防腐、减阻）。

- 关键特性：

  - 优势：非接触测量、无压力损失、耐高温高压（最高工作温度≤500℃，压力≤10MPa）、适用于大管径管道；

  - 劣势：价格高、受流体湿度/杂质影响、安装要求高（需保证管道内壁清洁）。

- 典型应用：工业烟囱废气监测、大型 HVAC 系统、燃气输送管道。

 3. 主流类型技术参数对比表

| 类型         | 测量方式 | 精度范围   | 响应速度 | 工作温度范围 | 量程比   | 抗污染性 | 价格水平 | 典型应用场景               |

|--------------|----------|------------|----------|--------------|----------|----------|----------|----------------------------|

| 热线式       | 质量流量 | ±1%-±3%FS  | ≤10ms    | -40℃-120℃    | 1:50-1:100 | 差       | 中       | 汽油发动机、精密工业控制   |

| 热膜式       | 质量流量 | ±2%-±4%FS  | ≤15ms    | -40℃-150℃    | 1:40-1:80  | 中       | 中       | 柴油发动机、HVAC系统       |

| 科里奥利式   | 质量流量 | ±0.1%-±1%FS| ≤20ms    | -20℃-200℃    | 1:100-1:200| 中       | 高       | 高精度化工配比、航空航天   |

| 叶片式       | 体积流量 | ±5%-±10%FS | ≥50ms    | -20℃-120℃    | 1:10      | 强       | 低       | 老式汽车、低端通风系统     |

| 涡街式       | 体积流量 | ±2%-±5%FS  | ≤30ms    | -40℃-300℃    | 1:20-1:100 | 强       | 中低     | 工业管道、锅炉燃烧控制     |

| 超声波式     | 体积流量 | ±1.5%-±3%FS| ≤25ms    | -40℃-500℃    | 1:30-1:150 | 中强     | 高       | 大管径管道、高温废气监测   |

 三、空气流量计关键技术参数解析

选型与应用中需重点关注以下技术参数，直接影响测量精度、适用场景与系统兼容性：

 1. 测量范围与量程比

- 测量范围：指流量计能正常工作的最小流量（Qmin）与最大流量（Qmax），需根据实际工况流量范围选择（建议实际最大流量为流量计满量程的70%-80%，避免小流量时精度不足）。

- 量程比（Turndown Ratio）：即Qmax/Qmin，反映流量计适应流量波动的能力。质量式流量计量程比通常为1:40-1:200，体积式为1:10-1:150；工业场景中，通风系统、发动机进气等流量波动大的场景需选择高量程比型号（如1:50以上）。

 2. 测量精度与重复性

- 测量精度：分为绝对精度（如±0.5%FS）和相对精度（如±1%RD），FS（Full Scale）表示满量程精度，RD（Reading Deviation）表示读数精度（更能体现小流量时的精度）。

  - 高精度场景（如发动机控制、化工配比）：选择精度≤±2%FS的热膜式、热线式或科里奥利式；

  - 一般场景（如通风系统、废气监测）：可选择±2%-±5%FS的涡街式、超声波式。

- 重复性：指同一流量条件下多次测量结果的一致性，通常≤±0.5%FS，重复性优于精度的流量计稳定性更强，适用于长期连续监测。

 3. 工作温度与压力

- 工作温度：

  - 低温场景（如户外通风、冷藏设备）：选择耐低温型号（-40℃以下），如涡街式、超声波式；

  - 高温场景（如锅炉进气、废气监测）：选择耐高温型号（150℃以上），如涡街式（≤300℃）、超声波式（≤500℃）；

  - 常温场景（如汽车发动机、室内HVAC）：热线式、热膜式即可满足（-40℃-120℃）。

- 工作压力：

  - 常压场景（如通风管道、常压反应釜）：常规型号（0.1MPa-1MPa）；

  - 高压场景（如燃气输送、高压反应系统）：选择高压型流量计（≤10MPa），如超声波式、科里奥利式。

 4. 输出信号与通信协议

- 模拟信号：4-20mA电流信号（最常用，抗干扰能力强）、0-5V/0-10V电压信号（适用于短距离传输）；

- 数字信号：PWM脉冲信号（汽车ECU常用）、频率信号（0-1kHz，适用于涡街式）；

- 通信协议：工业场景常用Modbus、HART、Profibus、CAN总线（汽车领域），支持与PLC、DCS直接通信，实现数据远程监控。

 5. 压力损失

指流体流经流量计时的压力降，压力损失过大会增加系统能耗（如风机、泵的额外负载）。

- 低压力损失型号：超声波式（无阻碍）、科里奥利式（≤0.01MPa）、涡街式（≤0.05MPa）；

- 较高压力损失型号：叶片式（≤0.1MPa）、热线式（≤0.08MPa）；

- 高能耗系统（如大型风机、长管道）应优先选择低压力损失流量计。

 6. 防护等级与材质

- 防护等级（IP）：户外安装或多尘、潮湿环境需选择IP65及以上（IP65：防尘、防喷水；IP67：防尘、短时浸水）；工业恶劣环境可选择IP68。

- 材质：

  - 外壳：铝合金（轻便、成本低）、不锈钢（耐腐蚀、耐高温，适用于化工、高温场景）；

  - 传感元件：铂、镍（热线/热膜式）、压电陶瓷（涡街式）、钛合金（科里奥利式）；

  - 管道衬里：聚四氟乙烯（PTFE，耐腐蚀，适用于酸碱气体）、橡胶（减阻，适用于常规空气）。

 四、空气流量计选型方法与步骤

选型需遵循“工况匹配、精度适配、成本可控、安装可行”原则，具体步骤如下：

 1. 明确工况核心参数

- 测量介质：确认是否为干燥空气、含尘空气、含油雾空气或腐蚀性气体（如含硫废气）；含尘/含油场景需选择抗污染型号（如热膜式、涡街式），腐蚀性气体需选择不锈钢材质+PTFE衬里。

- 流量范围：实测最大流量、最小流量，计算所需量程比（如实际流量0.5-50m³/h，需量程比≥1:100）。

- 温度与压力：介质工作温度、压力及波动范围，判断是否需要温度/压力补偿（体积式流量计需额外配置补偿模块，质量式无需）。

- 安装环境：是否有振动（如风机附近，需选择抗振动型号如热膜式）、潮湿、高温、防爆要求（如化工车间，需选择Exd II BT4等防爆等级的流量计）。

 2. 确定测量类型（质量/体积）

- 优先选择质量式流量计的场景：

  - 温度/压力波动大（如发动机进气、工业反应釜）；

  - 需直接用于控制算法（如燃油喷射、原料配比）；

  - 精度要求高（≤±2%FS）。

- 可选择体积式流量计的场景：

  - 温度/压力稳定（如恒温室通风）；

  - 精度要求低（±2%-±5%FS）；

  - 成本敏感（如家用设备、低端工业场景）。

 3. 筛选符合参数的流量计类型

结合工况参数与技术参数对比，缩小选型范围。示例：

- 汽车发动机进气（流量0.1-100kg/h，温度-40℃-120℃，振动大，精度要求±2%FS）→ 热膜式空气流量计；

- 化工反应釜进气（流量1-50m³/h，压力0.5MPa，温度80℃，精度要求±1%FS）→ 科里奥利式空气流量计；

- 工业通风管道（流量10-1000m³/h，温度-20℃-80℃，含尘，精度要求±3%FS）→ 涡街式空气流量计；

- 大型锅炉进气（流量100-5000m³/h，温度200℃，压力1MPa，大管径）→ 超声波式空气流量计。

 4. 验证安装与系统兼容性

- 安装空间：确认流量计尺寸（长度、管径）是否适配管道，科里奥利式、超声波式体积较大，需预留足够安装空间；

- 直管段要求：涡街式、超声波式需前后直管段（如前10D、后5D，D为管道内径），避免流速分布不均影响精度；叶片式、热线式对直管段要求较低（前3D、后1D）；

- 信号兼容性：确认输出信号（如4-20mA、CAN总线）与控制系统（PLC、ECU）匹配，需通信功能的需确认协议支持（如Modbus RTU）；

- 电源条件：确认供电电压（如12V/24V DC、220V AC）与现场电源一致，避免电压波动影响工作。

 5. 成本与维护权衡

- 高端型号（科里奥利式、超声波式）精度高但价格贵，维护成本高（如科里奥利式需定期校准）；

- 中端型号（热膜式、涡街式）性价比高，维护简单（如热膜式需定期清洁传感元件）；

- 低端型号（叶片式）成本低，维护成本低，但精度与寿命有限，适用于短期使用或低要求场景。

 五、空气流量计安装规范与现场实践

安装质量直接影响测量精度，需严格遵循以下规范，结合现场工况灵活调整：

 1. 安装位置选择

- 避免干扰源：远离风机、泵等振动源（振动会导致涡街式、科里奥利式测量误差增大），若无法避免，需加装减振垫；远离电磁干扰源（如变频器、高压电缆），信号线需采用屏蔽线。

- 确保气流稳定：

  - 选择管道直管段部分安装，涡街式、超声波式需满足前10D、后5D直管段（无阀门、弯头、节流件）；

  - 避免安装在管道最高点（易积聚冷凝水，影响传感元件）或最低点（易积聚灰尘）；

  - 发动机进气系统中，流量计需安装在空气滤清器之后、节气门之前，避免杂质污染传感元件。

- 介质流向：严格按照流量计外壳箭头指示安装，确保气流方向与传感器测量方向一致（反向安装会导致测量值为负或精度严重下降）。

- 温度与防护：高温场景（如锅炉进气）需选择耐高温型号，并预留散热空间；户外安装需加装防雨罩，避免雨水直接冲刷传感器。

 2. 安装方式与操作步骤

 （1）管道式安装（涡街式、超声波式、科里奥利式）

1. 管道预处理：切割管道至所需长度，打磨管口毛刺，确保管道内壁光滑（无焊渣、铁锈，避免影响流速分布）；

2. 法兰/螺纹连接：

   - 法兰连接：确保法兰密封面平整，使用垫片（如四氟垫片）密封，螺栓均匀紧固（避免漏气，漏气会导致测量值偏低）；

   - 螺纹连接：缠绕生料带或涂抹密封胶，确保密封可靠，避免螺纹松动；

3. 传感器定位：

   - 涡街式：旋涡发生体需垂直于管道轴线，传感器探头对准发生体两侧旋涡产生区域；

   - 超声波式：换能器需对称安装在管道两侧，确保超声波信号能有效传输（管道内壁有结垢时需提前清理）；

4. 接线：按照说明书连接电源、信号线，屏蔽线一端接地（避免电磁干扰），接线完成后检查线路通断。

 （2）插入式安装（适用于大管径管道，如超声波式、涡街式插入型）

1. 钻孔定位：在管道上用钻孔机开孔（孔径与流量计插入杆匹配），开孔位置需在直管段，避开焊缝、弯头；

2. 安装底座：焊接或螺纹固定安装底座，确保底座与管道垂直，密封可靠；

3. 插入传感器：将传感器插入管道，插入深度根据管道内径确定（通常为管道内径的1/2处，即流速最大区域），拧紧锁紧螺母固定；

4. 校准：插入式安装后需进行现场校准，确保测量精度。

 （3）汽车发动机专用安装（热线式、热膜式）

1. 安装位置：空气滤清器出口与节气门之间的进气软管上，使用专用卡箍固定（避免软管漏气）；

2. 传感元件朝向：热线/热膜需正对气流方向，避免被软管内壁遮挡；

3. 接线：按照ECU接口定义接线（通常为电源正、电源负、信号输出三根线），避免接错电源极性（会烧毁传感器）；

4. 防水处理：发动机舱环境潮湿，需确保接线插头密封良好，避免进水短路。

 3. 安装现场注意事项

- 严禁在流量计前后管道上安装节流阀、止回阀等会改变流速分布的元件，若必须安装，需增加直管段长度（如前20D、后10D）；

- 含冷凝水的场景（如潮湿空气、排气管道），需在流量计下方安装排水阀，定期排水，避免传感元件被水浸泡；

- 安装过程中避免碰撞、划伤传感元件（如热线式的铂丝、热膜式的陶瓷基片），否则会导致传感器损坏；

- 大型工业管道安装后，需进行压力测试（如气密性试验），确保无漏气后再投入使用。

 4. 安装现场图片参考（典型场景）

| 应用场景                | 安装图片描述                                                                 | 关键安装要点                                                                 |

|-------------------------|------------------------------------------------------------------------------|------------------------------------------------------------------------------|

| 汽车发动机热膜式安装    | 进气软管上固定，传感器探头插入软管内部，接线插头朝向发动机舱外侧，卡箍紧固 | 远离排气管高温区域，软管无破损漏气，探头正对气流方向                           |

| 工业通风涡街式安装      | 管道法兰连接，流量计水平安装，前后为直管段，外壳箭头与气流方向一致           | 法兰密封良好，管道内壁无焊渣，传感器远离风机振动源                             |

| 化工反应釜科里奥利式安装| 垂直安装（避免积液），进出口管道固定牢固，流量计下方加装减振支架             | 远离反应釜搅拌器振动，温度补偿模块靠近测量点，接线采用屏蔽线                   |

| 大型锅炉超声波式安装    | 插入式安装在锅炉进气管道上，换能器对称分布，管道外有保温层                   | 插入深度为管道内径1/2，保温层不覆盖传感器探头，预留校准维护空间                 |

 六、空气流量计维护与故障排查

 1. 日常维护规范

- 清洁保养：

  - 热线式/热膜式：每3-6个月清洁一次传感元件（用压缩空气吹除灰尘，或用无水乙醇擦拭），避免油污、灰尘堆积导致测量漂移；

  - 涡街式/超声波式：每6-12个月检查管道内壁，清除结垢、焊渣（尤其是插入式传感器的探头）；

  - 叶片式：定期检查叶片转动是否灵活，清除转轴处的灰尘、油污，避免卡滞。

- 校准周期：

  - 高精度场景（如化工配比、发动机控制）：每年校准一次；

  - 一般场景（如通风系统）：每2-3年校准一次；

  - 校准方法：送专业机构用标准流量装置校准，或现场用比对法校准（与标准流量计对比调整）。

- 环境检查：

  - 定期检查安装位置是否有漏气、振动、高温烘烤等情况，及时处理异常；

  - 户外安装的流量计，定期检查防护措施（防雨罩、保温层）是否完好。

 2. 常见故障排查与解决方案

| 故障现象                | 可能原因                                                                 | 排查步骤                                                                 | 解决方案                                                                 |

|-------------------------|--------------------------------------------------------------------------|--------------------------------------------------------------------------|--------------------------------------------------------------------------|

| 测量值偏高              | 1. 管道漏气（空气泄漏进入管道，导致流量虚高）；2. 传感器污染（热线/热膜积尘，散热不良）；3. 安装方向错误；4. 温度补偿失效 | 1. 检查管道连接处、法兰密封面是否漏气；2. 拆卸传感器清洁传感元件；3. 确认安装方向与气流一致；4. 检测温度补偿电阻阻值是否正常 | 1. 重新紧固螺栓、更换密封垫片；2. 用无水乙醇清洁传感元件，晾干后安装；3. 调整安装方向；4. 更换温度补偿模块或传感器 |

| 测量值偏低              | 1. 传感器探头堵塞（叶片卡滞、热线被油污覆盖）；2. 管道内壁结垢，流速降低；3. 信号线路接触不良；4. 量程选择过大 | 1. 检查传感器探头是否堵塞、叶片转动是否灵活；2. 清理管道内壁结垢；3. 检查接线端子是否松动、氧化；4. 确认流量计量程是否匹配实际流量 | 1. 清洁传感器或更换叶片；2. 用高压水或化学清洗剂清理管道；3. 紧固端子、打磨氧化层；4. 更换合适量程的流量计 |

| 无信号输出              | 1. 电源故障（电压异常、接线错误）；2. 传感器损坏（热线烧断、电路板故障）；3. 信号线路断路 | 1. 用万用表测量电源电压是否符合要求；2. 检查接线极性是否正确；3. 拆卸传感器用万用表检测内部电路是否导通 | 1. 修复电源、纠正接线极性；2. 更换损坏的传感器；3. 修复或更换信号线路     |

| 测量值波动大            | 1. 气流脉动（风机振动、管道弯头过多）；2. 传感器抗干扰能力差（电磁干扰、振动干扰）；3. 小流量时量程不匹配 | 1. 观察管道是否有明显振动，检查风机运行状态；2. 检查信号线是否未屏蔽、靠近干扰源；3. 确认实际流量是否在流量计量程的10%以上 | 1. 加装减振垫、增加直管段长度；2. 更换屏蔽线，远离干扰源；3. 更换小量程流量计 |

| 传感器报警（指示灯闪烁） | 1. 超量程（实际流量超过流量计最大量程）；2. 温度/压力超出工作范围；3. 内部电路故障 | 1. 测量实际流量，确认是否超量程；2. 检测介质温度、压力是否在额定范围内；3. 用万用表检测传感器内部电路 | 1. 更换更大量程的流量计；2. 改善工况温度/压力，或选择耐高温/高压型号；3. 更换传感器电路板或整体传感器 |

 七、典型应用案例解析

 案例1：汽车发动机空气流量计应用（热膜式）

- 工况参数：介质为干燥空气，流量范围0.05-100kg/h，工作温度-40℃-120℃，压力0.08-0.12MPa，精度要求±2%FS，振动强度≤5g。

- 选型型号：Bosch HFM 7热膜式空气流量计（输出信号：CAN总线/PWM脉冲，量程比1:2000，防护等级IP67）。

- 安装方案：安装在空气滤清器与节气门之间的进气软管上，用专用卡箍固定，接线插头朝向发动机舱外侧（防水），传感器探头正对气流方向，前后预留5D直管段（D为进气软管内径）。

- 应用效果：实时检测进气质量流量，ECU根据流量数据精确控制燃油喷射量，空燃比控制精度≤±1%，发动机动力提升5%，燃油消耗降低3%，尾气排放达标（符合国六标准）。

- 维护要点：每3个月用压缩空气清洁传感元件，每年校准一次，避免机油蒸汽污染（定期更换空气滤清器）。

 案例2：工业HVAC系统空气流量计应用（涡街式）

- 工况参数：介质为含少量粉尘的空气，流量范围10-1000m³/h，工作温度-20℃-80℃，压力0.1MPa，管道内径500mm，精度要求±3%FS。

- 选型型号：Siemens SITRANS FUS380涡街式空气流量计（插入式安装，输出信号4-20mA/HART，量程比1:100，防护等级IP65）。

- 安装方案：安装在HVAC系统主通风管道的直管段（前15D、后5D），采用插入式安装（插入深度250mm，即管道内径1/2处），传感器与风机保持10m以上距离（减少振动干扰），接线采用屏蔽线（远离变频器）。

- 应用效果：实时监测通风流量，PLC根据流量数据调节风机转速，当流量低于设定值时自动提速，高于设定值时降速，系统能耗降低15%，车间温湿度控制精度±0.5℃/±5%RH。

- 维护要点：每6个月清洁一次插入式探头，每年校准一次，定期检查管道内壁是否积尘（用内窥镜检测）。

 案例3：化工反应釜进气控制应用（科里奥利式）

- 工况参数：介质为干燥空气（含微量惰性气体），流量范围1-50m³/h，工作温度50℃-150℃，压力0.5MPa，精度要求±0.5%FS，需与DCS系统通信（Modbus协议）。

- 选型型号：Emerson Micro Motion CMF025科里奥利式空气流量计（法兰连接，输出信号4-20mA/Modbus，量程比1:200，工作压力≤10MPa）。

- 安装方案：垂直安装在反应釜进气管道上（避免积液），进出口管道加装固定支架（减少振动），温度补偿模块靠近传感器安装（提高补偿精度），法兰密封采用四氟垫片（耐腐蚀），接线屏蔽层接地（抗电磁干扰）。

- 应用效果：精确控制反应釜进气量，与进料量实现比例调节，反应转化率提升8%，产品质量合格率从95%提升至99.5%，DCS系统实时监控流量数据，支持历史数据查询与故障报警。

- 维护要点：每6个月检查管道连接是否漏气，每年送专业机构校准一次，定期检查传感器振动频率是否正常（避免管道振动影响测量）。

 八、空气流量计技术发展趋势

1. 高精度与高稳定性：通过MEMS（微机电系统）技术优化传感元件（如微型热膜、纳米涂层热线），提升测量精度（≤±0.1%FS）与抗污染性；

2. 智能化与数字化：集成AI算法（如自适应滤波、故障自诊断），实现流量数据实时分析、异常预警；支持工业物联网（IIoT），通过5G、Wi-Fi实现远程监控与校准；

3. 多参数集成测量：一体化集成流量、温度、压力、湿度测量功能，减少安装成本与空间，提升系统兼容性；

4. 极端环境适配：开发耐高温（≥800℃）、耐高压（≥20MPa）、耐腐蚀的特种材质流量计，满足航空航天、核工业、深海探测等极端场景需求；

5. 低功耗与小型化：优化电路设计，降低功耗（适用于电池供电场景）；微型化流量计（尺寸≤10mm）用于医疗设备、微型机器人等领域。

 九、总结

空气流量计作为工业自动化与汽车工程的核心感知设备，其选型、安装与维护直接影响系统控制精度、能耗与可靠性。本文通过对主流类型流量计的原理解析、参数对比、选型方法、安装规范与案例分析，构建了完整的技术体系：

- 高精度、快响应场景优先选择质量式流量计（热膜式、热线式、科里奥利式）；

- 成本敏感、耐污染场景可选择体积式流量计（叶片式、涡街式）；

- 安装需严格遵循直管段、介质流向、防护要求，避免振动与电磁干扰；

- 日常维护重点关注清洁与校准，故障排查需从安装、传感器、线路、工况四个维度逐步定位。

未来，随着智能化、微型化技术的发展，空气流量计将在更广泛的极端场景与精密控制领域发挥关键作用，为工业4.0与新能源汽车等产业提供更可靠的流量测量解决方案。
