大豆油流量计详细技术介绍

 一、概述

大豆油作为我国居民日常生活核心食用油及食品加工、化工领域重要原料，其生产、仓储、运输、加工全流程的流量计量直接关系到贸易结算公平、生产工艺控制精度及成本核算准确性。大豆油流量计是专门针对大豆油高黏度、易挂壁、含微量杂质（如磷脂、蛋白残渣）、温度敏感性等物理特性设计的流量测量仪表，通过将流体动能、容积变化等物理参数转换为可计量的电信号或机械信号，实现对大豆油瞬时流量、累积流量的精准监测。

该类仪表广泛应用于油脂加工厂（压榨/精炼生产线流量监控）、食用油灌装企业（定量灌装控制）、仓储物流（罐区收发油计量）、食品加工厂（配料流量控制）及国际贸易（散装大豆油计量结算）等场景，其计量精度、稳定性、耐污染性及维护便捷性直接影响企业生产效率与经济效益。随着工业自动化水平提升及国家对食品行业质量追溯体系的完善，大豆油流量计正朝着高精度、智能化、耐腐蚀、低维护的方向发展。

 二、大豆油的物理特性及对流量计的选型要求

 （一）大豆油核心物理特性

1. 黏度特性：20℃时大豆油运动黏度约为30~60 mm²/s，黏度随温度升高显著降低（100℃时降至5~10 mm²/s），低温环境下易凝固（凝固点约-10~-5℃），高黏度状态下流体流动性差，易形成层流或过渡流，对流量计的抗黏附、低流阻性能要求较高。

2. 含杂质特性：工业生产的大豆油可能含有微量磷脂、蛋白残渣、机械杂质（如金属碎屑、植物纤维），这些杂质易沉积、堵塞流量计内部通道或磨损运动部件，影响计量精度及使用寿命。

3. 温度敏感性：大豆油在高温（超过120℃）下易氧化变质，低温下易凝固，因此流量计需适应工作温度范围（通常为-20~150℃），且自身发热需控制在合理范围内。

4. 润滑性与腐蚀性：大豆油具有一定润滑性，但对部分金属材料（如铜、铅）有轻微腐蚀性，对橡胶密封件有溶胀作用，因此流量计接触介质的部件需选用兼容材料（如不锈钢、PTFE）。

 （二）大豆油流量计选型核心要求

1. 测量精度：贸易结算场景需达到±0.2%~±0.5% FS，生产过程控制场景需达到±0.5%~±1.0% FS，确保计量数据的准确性与可靠性。

2. 量程比：大豆油在不同工况下流量变化范围较大（如灌装线从低速灌装到高速生产），要求流量计量程比不低于1:10，部分场景需达到1:20，以适应宽流量范围测量。

3. 抗黏附与防堵塞：内部结构需简洁光滑，无死角、无滞留腔，减少大豆油挂壁沉积；对于含杂质场景，需具备一定的抗堵塞能力或易拆卸清洗结构。

4. 耐温耐压：适应大豆油生产、加热输送、低温储存等工况的温度（-20~150℃）和压力（通常为0.6~4.0 MPa）要求，避免因温度压力超出范围导致仪表损坏或计量失准。

5. 材料兼容性：接触介质的部件（如传感器、叶轮、衬里）需选用304/316L不锈钢、哈氏合金、PTFE等耐腐蚀性、抗黏附材料，密封件需选用氟橡胶、硅橡胶等耐油溶胀材料。

6. 安装与维护：结构紧凑，安装方式灵活（水平/垂直安装），前后直管段要求低；维护周期长，拆卸清洗便捷，无需复杂工具。

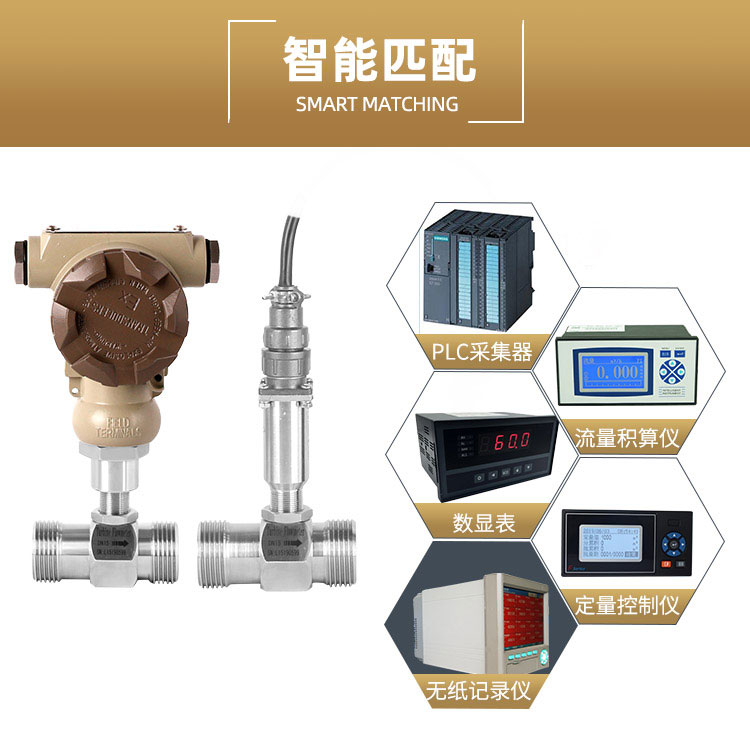

7. 输出与通讯：支持4~20 mA模拟信号、脉冲信号输出，部分场景需具备RS485、HART、Modbus等通讯功能，便于与PLC、DCS系统集成，实现自动化控制与数据追溯。

 三、大豆油流量计主要类型及技术原理

 （一）容积式流量计（PD流量计）

 1. 工作原理

容积式流量计是通过测量流体在仪表内部占据的固定容积腔体数量来计算流量，属于直接测量方式。大豆油流经仪表时，在流体压力作用下推动内部运动部件（如齿轮、活塞、椭圆齿轮）旋转或往复运动，每个运动周期对应固定的流体体积（排量），通过计数运动部件的周期数，即可换算出瞬时流量和累积流量。

 2. 常见类型及结构特点

- 椭圆齿轮流量计：核心部件为一对相互啮合的椭圆齿轮，安装在测量腔体内。大豆油进入腔体后，推动椭圆齿轮旋转，齿轮每旋转一周排出固定体积的流体（如0.5 mL/转），通过磁耦合器将旋转信号传递至计数器或传感器，实现流量计量。结构简单、强度高，抗黏附性好，适合高黏度大豆油测量。

- 腰轮流量计（罗茨流量计）：由两个相互啮合的腰轮（罗茨轮）组成，工作原理与椭圆齿轮流量计类似，但腰轮采用对称结构，流体通过时压力损失更小，适用于大流量、中高黏度大豆油测量，尤其适合贸易结算场景。

- 活塞式流量计：通过流体压力推动活塞在气缸内往复运动，活塞每往复一次排出固定体积流体，结构精度高，测量误差小，但对流体杂质敏感，适用于洁净大豆油的高精度计量（如实验室、小流量灌装）。

 3. 技术参数（以椭圆齿轮流量计为例）

- 测量范围：0.01~100 m³/h（根据口径不同，口径范围DN10~DN100）

- 精度等级：±0.2%~±0.5% FS

- 量程比：1:10~1:20

- 工作温度：-20~150℃

- 工作压力：0.6~4.0 MPa

- 适用黏度：5~1000 mm²/s

- 输出信号：脉冲信号、4~20 mA模拟信号，可选RS485通讯

- 材质：壳体304/316L不锈钢，齿轮316L不锈钢/工程陶瓷，密封件氟橡胶

 4. 优缺点及适用场景

- 优点：测量精度高，不受流体黏度、温度、压力变化影响（只要在额定范围内）；量程比宽，适用于高黏度大豆油；结构坚固，使用寿命长；安装直管段要求低（通常前5D后3D）。

- 缺点：对流体杂质敏感，杂质易导致齿轮卡滞或磨损；压力损失较大（约0.1~0.3 MPa）；大流量场景下体积较大，成本较高。

- 适用场景：大豆油贸易结算（如散装油收发）、高精度灌装控制、油脂加工厂精炼生产线流量计量等场景，尤其适合中低流量、高黏度工况。

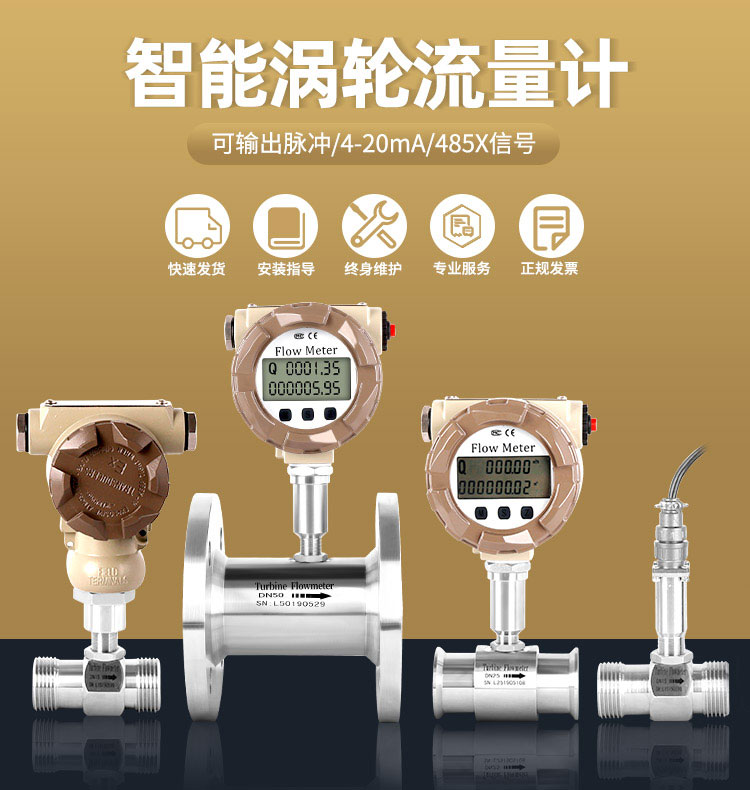

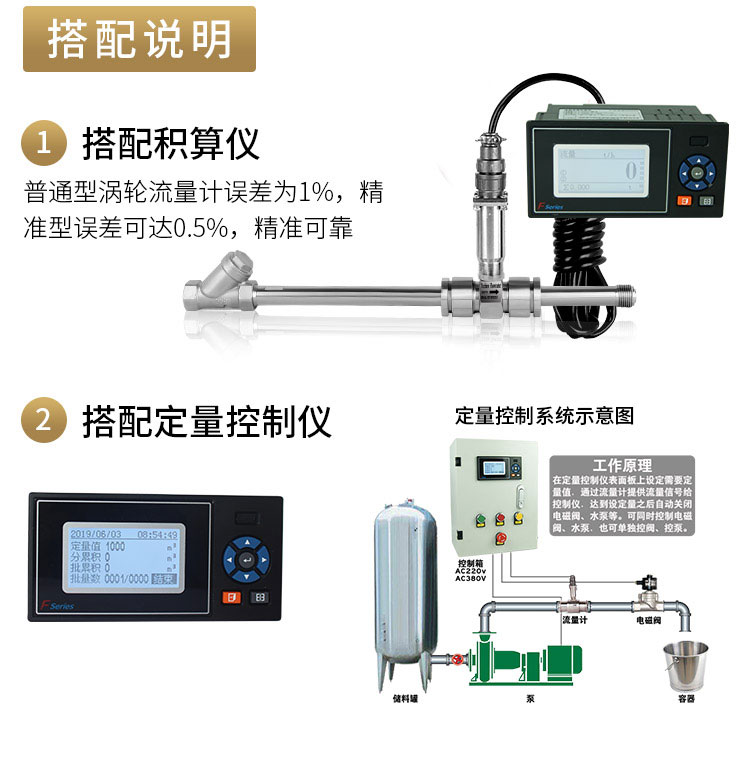

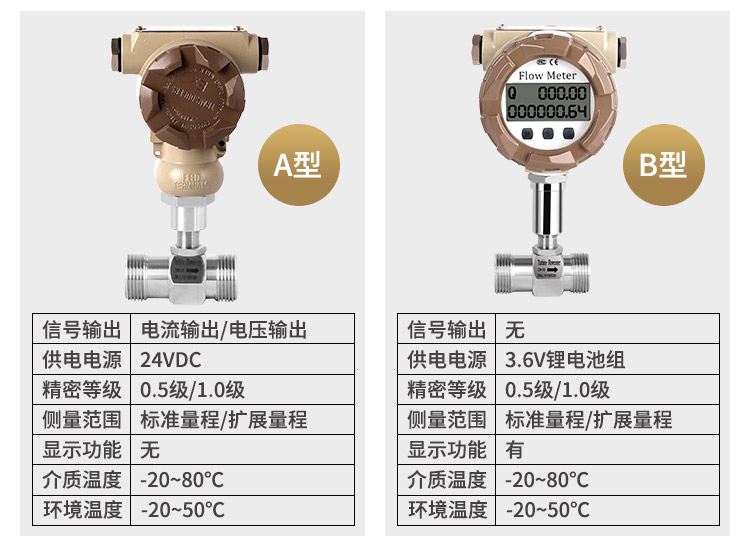

 （二）涡轮流量计

 1. 工作原理

涡轮流量计属于速度式流量计，利用流体动能驱动涡轮旋转，涡轮转速与流体流速成正比，通过测量涡轮转速计算流量。大豆油流经传感器时，推动涡轮叶片旋转，涡轮轴上的磁钢产生交变磁场，感应线圈将磁场变化转换为电脉冲信号，脉冲频率与流量成正比（Q=K×f，其中K为仪表系数，f为脉冲频率），通过换算得到瞬时流量和累积流量。

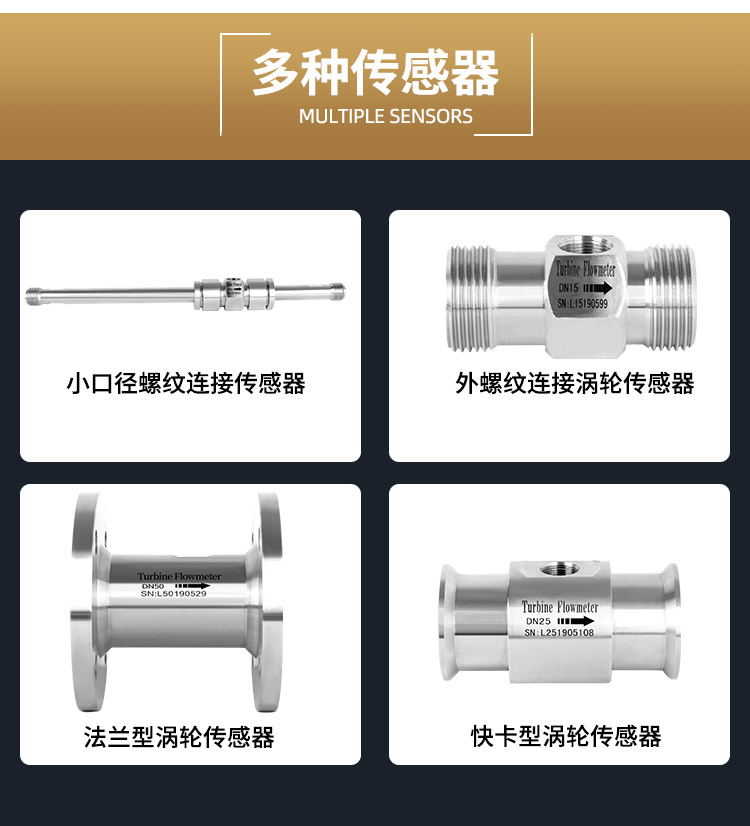

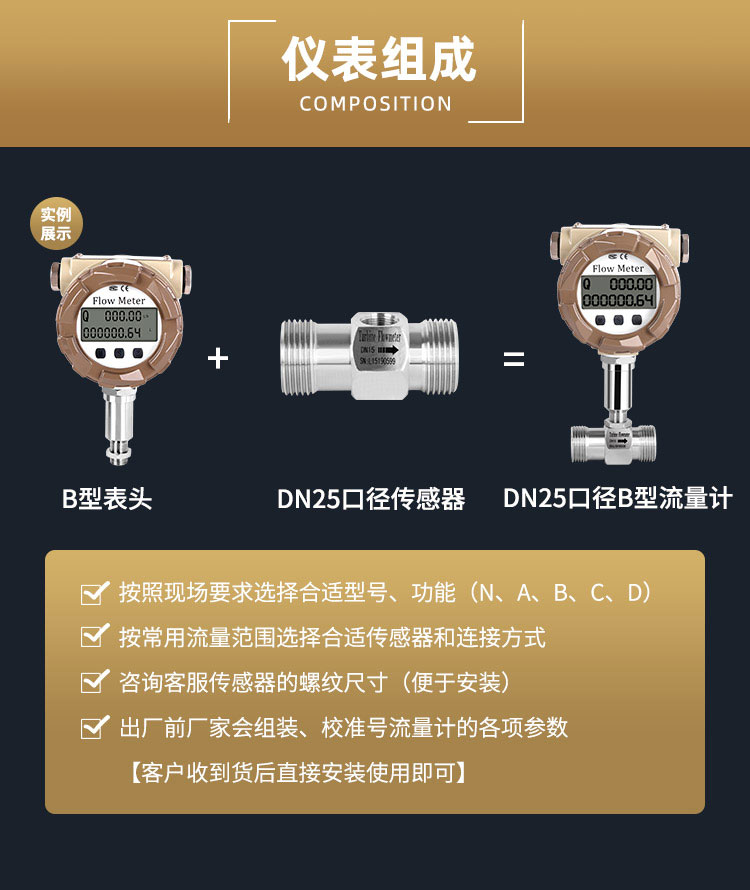

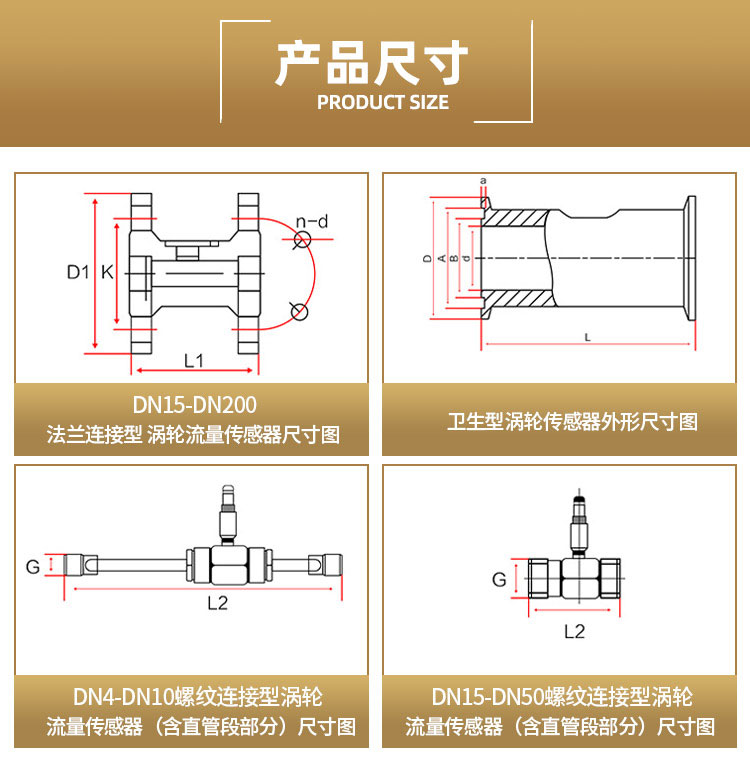

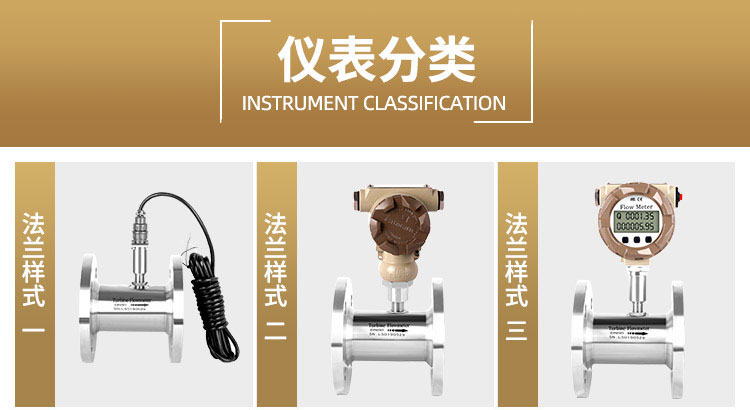

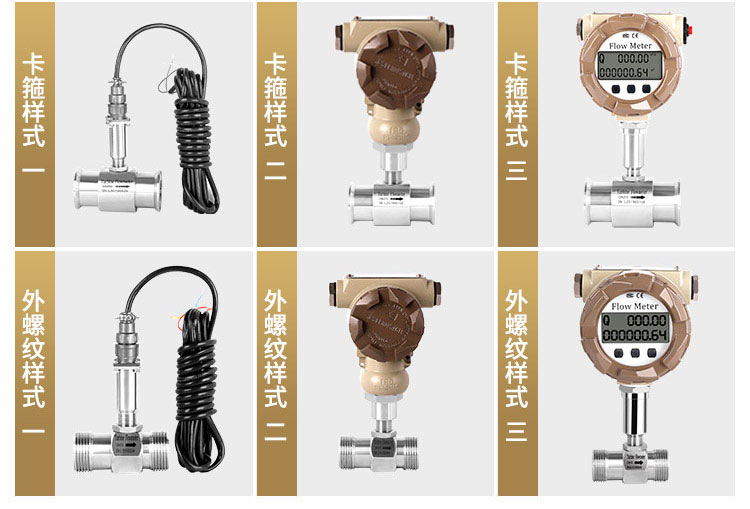

 2. 结构特点

核心部件包括涡轮、轴承、感应线圈、壳体及导流件。为适应大豆油特性，涡轮通常采用轻质、耐磨、抗黏附材料（如316L不锈钢、钛合金），叶片采用流线型设计，减少流体阻力和挂壁；轴承采用硬质合金或陶瓷轴承，提高耐磨性和使用寿命；导流件用于稳定流体流态，减少湍流对测量的影响。

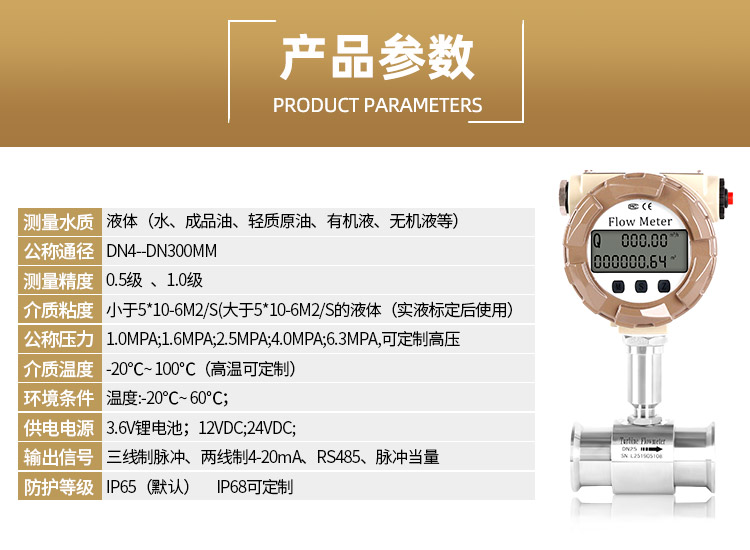

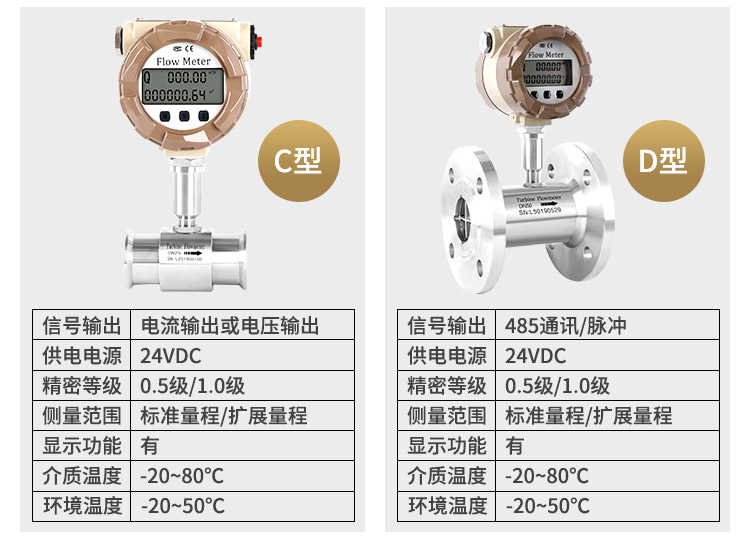

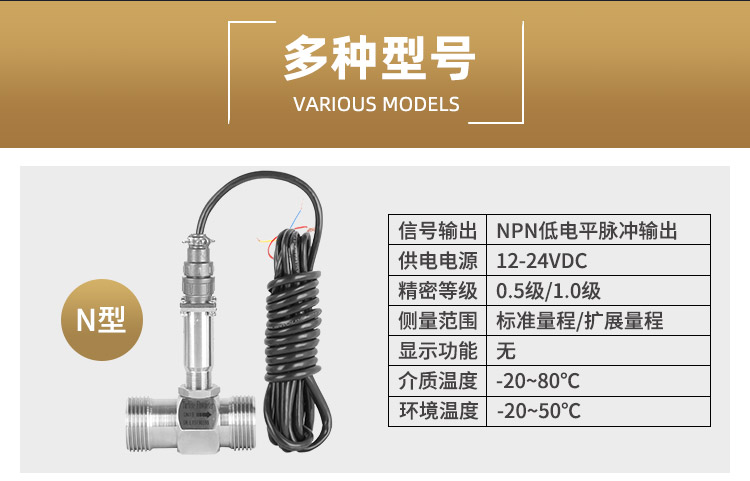

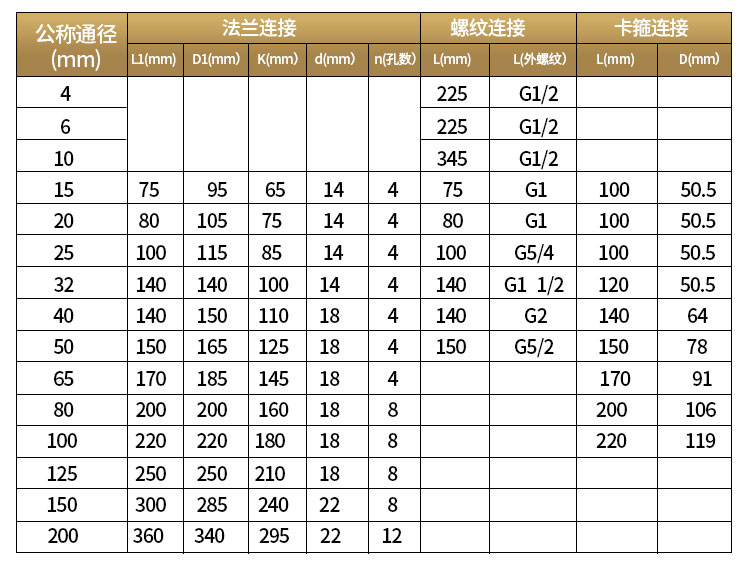

 3. 技术参数

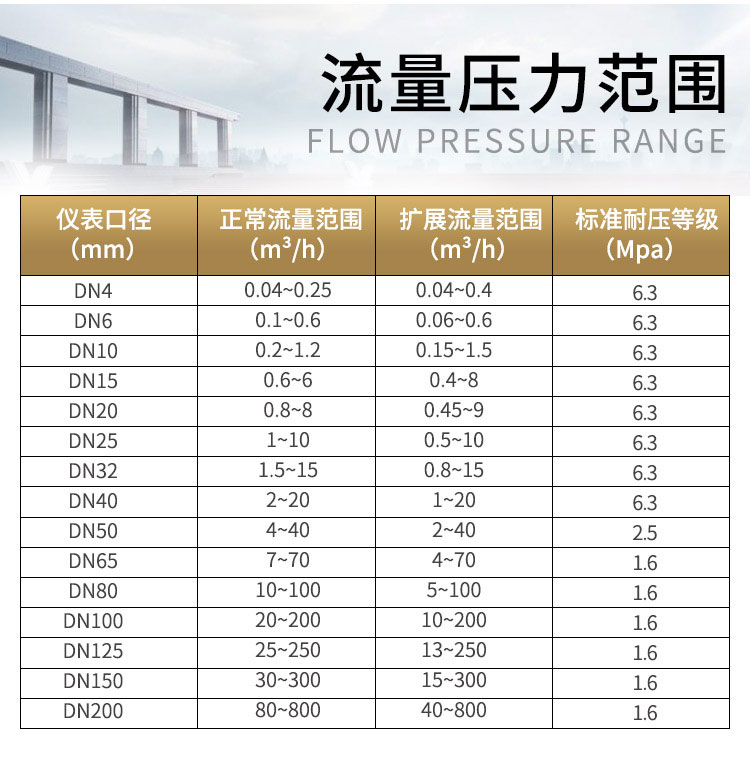

- 测量范围：0.1~500 m³/h（口径范围DN10~DN200）

- 精度等级：±0.2%~±1.0% FS

- 量程比：1:10~1:30（智能型可达到1:50）

- 工作温度：-20~150℃

- 工作压力：0.6~6.4 MPa

- 适用黏度：0.5~50 mm²/s（高黏度型可达到100 mm²/s）

- 输出信号：脉冲信号、4~20 mA模拟信号，支持HART、Modbus通讯

- 材质：壳体304/316L不锈钢，涡轮316L不锈钢/钛合金，轴承硬质合金/陶瓷

 4. 优缺点及适用场景

- 优点：测量精度高，响应速度快（可实时监测流量变化）；压力损失小（约0.05~0.15 MPa）；体积小巧，安装便捷；适用于中高流量场景。

- 缺点：对流体黏度变化敏感（黏度升高会导致涡轮转速下降，需进行黏度补偿）；对杂质和颗粒敏感，易磨损涡轮和轴承；安装直管段要求高（通常前10D后5D），需避免流态干扰。

- 适用场景：大豆油输送管道流量监测、食品加工厂配料流量控制、油脂灌装生产线中高流量计量等场景，适合洁净或含少量微小杂质的大豆油。

 （三）科里奥利质量流量计（CMF）

 1. 工作原理

科里奥利质量流量计基于科里奥利力原理，直接测量流体质量流量，无需温度、压力、黏度补偿。仪表核心为振动管（通常为U型或Ω型），当大豆油流经振动管时，振动管在驱动线圈作用下以固有频率振动，流体的惯性产生科里奥利力，导致振动管发生扭转，扭转角度与流体质量流量成正比。通过测量振动管的扭转角度（由检测线圈转换为电信号），即可直接输出质量流量，同时可通过温度传感器测量流体温度，计算密度和体积流量。

 2. 结构特点

主要由振动管、驱动系统、检测系统、信号处理单元及壳体组成。振动管采用高强度、耐腐蚀材料（如316L不锈钢、哈氏合金），确保在振动状态下的稳定性和使用寿命；驱动系统产生恒定频率的振动，检测系统实时监测振动管的扭转变化；信号处理单元对检测信号进行放大、滤波和运算，输出质量流量、体积流量、温度、密度等参数。

 3. 技术参数

- 测量范围：0.001~1000 kg/h（质量流量），对应体积流量根据大豆油密度换算（约0.0011~1100 L/h）

- 精度等级：±0.1%~±0.3% FS（质量流量）

- 量程比：1:100~1:200

- 工作温度：-40~200℃

- 工作压力：1.6~10 MPa

- 适用黏度：0.1~1000 mm²/s

- 输出信号：4~20 mA模拟信号（质量/体积流量）、脉冲信号、RS485/HART/Profibus通讯

- 材质：振动管316L不锈钢/哈氏合金，壳体304不锈钢

 4. 优缺点及适用场景

- 优点：直接测量质量流量，不受温度、压力、黏度、密度变化影响，测量精度极高；可同时测量质量流量、体积流量、温度、密度等多参数；量程比极宽，适用于从微小流量到大量程的全场景；对流体状态（层流/湍流）不敏感，安装直管段要求低（通常前3D后1D）。

- 缺点：成本高（约为容积式流量计的2~5倍）；压力损失较大（约0.2~0.5 MPa）；对管道振动敏感，需安装在振动小的位置；大流量场景下体积较大，安装空间要求高。

- 适用场景：大豆油国际贸易结算（高精度质量计量）、高端食品加工配料控制、油脂精炼工艺关键环节流量监测等对测量精度要求极高的场景，尤其适合多参数监测需求。

 （四）电磁流量计

 1. 工作原理

电磁流量计基于电磁感应原理（法拉第电磁感应定律），适用于导电液体的流量测量。大豆油本身导电率较低（通常<10⁻⁶ S/m），需满足电磁流量计的最小导电率要求（通常≥5 μS/cm），因此仅适用于添加导电介质或经过特殊处理的大豆油，或用于高温度、高含水量的大豆油（如精炼过程中的水化脱胶环节）。

当大豆油流经电磁流量计测量管时，在励磁线圈产生的恒定磁场中切割磁感线，在测量管两侧的电极上产生感应电动势，感应电动势与流体流速成正比（E=K×B×D×v，其中K为仪表常数，B为磁场强度，D为测量管内径，v为流体流速），通过测量感应电动势计算流量。

 2. 结构特点

核心部件包括测量管（内衬绝缘材料）、励磁线圈、电极、信号处理单元。测量管内衬采用抗黏附、耐腐蚀材料（如PTFE、聚氨酯），避免大豆油挂壁；电极采用不锈钢、钛合金等耐腐蚀材料，安装在测量管内壁，与流体直接接触；励磁线圈产生恒定或交变磁场，确保感应电动势稳定。

 3. 技术参数

- 测量范围：0.01~10000 m³/h（口径范围DN10~DN2000）

- 精度等级：±0.5%~±1.0% FS

- 量程比：1:100

- 工作温度：-20~180℃（根据内衬材料不同）

- 工作压力：0.6~4.0 MPa

- 最小导电率：≥5 μS/cm

- 输出信号：4~20 mA模拟信号、脉冲信号、RS485/HART通讯

- 材质：壳体304/316L不锈钢，内衬PTFE/聚氨酯，电极316L不锈钢/钛合金

 4. 优缺点及适用场景

- 优点：测量管内无运动部件，无压力损失，不易堵塞；抗污染能力强，可测量含杂质、悬浮物的大豆油；量程比宽，适用于大流量场景；安装直管段要求低（前5D后3D）。

- 缺点：仅适用于导电率≥5 μS/cm的大豆油，普通大豆油导电率不足，无法直接测量；对安装环境要求高，需远离强磁场干扰；低温下内衬材料易脆化，影响使用寿命。

- 适用场景：大豆油精炼过程中的水化脱胶、碱炼、水洗等环节（高含水量、导电率达标），或添加导电介质的大豆油流量测量，适合大流量、含杂质工况。

 （五）超声波流量计

 1. 工作原理

超声波流量计利用超声波在流体中的传播特性测量流量，分为多普勒式和时差式两种。对于大豆油，常用时差式超声波流量计（适用于洁净流体）和多普勒式超声波流量计（适用于含杂质、悬浮物流体）。

- 时差式：超声波在顺流方向和逆流方向的传播速度不同，时差与流体流速成正比（v=Δt×c²/(2L×cosθ)，其中Δt为传播时差，c为超声波在静流体中的传播速度，L为超声波传播路径长度，θ为超声波与流体流向的夹角），通过测量时差计算流量。

- 多普勒式：超声波照射到流体中的杂质或悬浮物上，产生多普勒频移，频移量与流体流速成正比（f_d=2v×cosθ/c×f₀，其中f_d为多普勒频移，f₀为发射超声波频率），通过测量频移量计算流量。

 2. 结构特点

主要由超声波换能器（传感器）、信号处理单元、显示仪表组成。换能器分为外夹式、插入式、管道式，外夹式无需破坏管道，安装便捷；插入式和管道式与流体直接接触，测量精度更高。换能器采用压电陶瓷材料，可适应不同温度、压力工况。

 3. 技术参数

- 测量范围：0.01~10000 m³/h（口径范围DN15~DN3000）

- 精度等级：外夹式±1.0%~±2.0% FS，插入式/管道式±0.5%~±1.0% FS

- 量程比：1:50~1:100

- 工作温度：-40~200℃（根据换能器类型不同）

- 工作压力：外夹式无压力限制，插入式/管道式0.6~10 MPa

- 适用黏度：0.1~1000 mm²/s

- 输出信号：4~20 mA模拟信号、脉冲信号、RS485/HART通讯

- 材质：插入式/管道式换能器316L不锈钢，外夹式壳体铝合金

 4. 优缺点及适用场景

- 优点：非接触式测量（外夹式），无需破坏管道，安装维护便捷；测量管内无运动部件，无压力损失，不易堵塞；适用于各种口径管道，尤其适合大口径大豆油输送管道；可测量含杂质、悬浮物的大豆油。

- 缺点：测量精度受流体温度、黏度、杂质含量影响较大；外夹式对管道材质、壁厚有要求（需为金属管道，壁厚≤20 mm）；易受外界噪声干扰（如管道振动、环境声波）。

- 适用场景：大豆油仓储罐区大口径输送管道流量监测、油脂加工厂车间主管路流量统计、无法破坏管道的改造项目等场景，适合中低精度、大流量工况。

 四、大豆油流量计关键技术指标及选型对比

 （一）关键技术指标解析

1. 测量精度：指仪表测量值与真实值的偏差，通常用相对误差（±% FS）表示。贸易结算场景需优先选择精度≥±0.5%的仪表（如容积式、科里奥利质量流量计），生产过程控制可选择精度±0.5%~±1.0%的仪表（如涡轮、超声波流量计）。

2. 量程比：指仪表最大测量范围与最小测量范围的比值，量程比越大，适应流量变化的能力越强。大豆油灌装、配料等流量波动大的场景需选择量程比≥1:20的仪表（如科里奥利、涡轮流量计）。

3. 压力损失：流体流经仪表时的压力降，压力损失过大会增加输送泵能耗，尤其高黏度大豆油输送需控制压力损失≤0.2 MPa（如涡轮、超声波流量计）。

4. 适用黏度范围：仪表能正常工作的流体黏度区间，大豆油常温下黏度较高（30~60 mm²/s），需选择适用黏度≥50 mm²/s的仪表（如容积式、科里奥利流量计），避免因黏度超出范围导致计量失准。

5. 响应时间：仪表从流量变化到输出信号稳定的时间，生产过程控制、灌装等动态场景需选择响应时间≤0.1 s的仪表（如涡轮、科里奥利流量计）。

6. 材质兼容性：接触介质部件的材质需耐大豆油腐蚀、抗黏附，优先选择316L不锈钢、PTFE、氟橡胶等材质，避免使用铜、铅等易被腐蚀的材料。

 （二）主要类型流量计选型对比表

| 流量计类型       | 测量精度   | 量程比   | 压力损失 | 适用黏度（mm²/s） | 安装直管段要求 | 成本水平 | 适用场景                     |

|------------------|------------|----------|----------|--------------------|----------------|----------|------------------------------|

| 椭圆齿轮流量计   | ±0.2%~±0.5% | 1:10~1:20 | 较大     | 5~1000             | 前5D后3D       | 中       | 贸易结算、高精度灌装、中低流量 |

| 腰轮流量计       | ±0.2%~±0.5% | 1:10~1:20 | 中等     | 5~1000             | 前5D后3D       | 中高     | 贸易结算、大流量输送         |

| 涡轮流量计       | ±0.2%~±1.0% | 1:10~1:50 | 较小     | 0.5~100            | 前10D后5D      | 中       | 生产过程控制、中高流量计量   |

| 科里奥利质量流量计 | ±0.1%~±0.3% | 1:100~1:200 | 较大     | 0.1~1000            | 前3D后1D       | 高       | 高精度贸易结算、多参数监测   |

| 电磁流量计       | ±0.5%~±1.0% | 1:100    | 极小     | 0.1~1000            | 前5D后3D       | 中       | 高导电率、含杂质、大流量     |

| 超声波流量计（外夹式） | ±1.0%~±2.0% | 1:50~1:100 | 无       | 0.1~1000            | 前10D后5D      | 中低     | 大口径管道、改造项目         |

| 超声波流量计（插入式） | ±0.5%~±1.0% | 1:50~1:100 | 极小     | 0.1~1000            | 前10D后5D      | 中       | 大流量、含杂质工况           |

 五、安装、维护与校准

 （一）安装注意事项

1. 安装位置选择：

   - 避免安装在管道振动剧烈、温度变化大的位置（尤其科里奥利、涡轮流量计），必要时加装减振器或隔热层。

   - 安装在便于维护、拆卸的位置，预留足够的检修空间（如容积式流量计需预留拆卸齿轮的空间）。

   - 避免安装在管道最高点（易积聚气体）或最低点（易积聚杂质、冷凝水），确保流量计充满流体，无气泡干扰。

2. 直管段要求：严格按照仪表说明书要求预留前后直管段，如涡轮流量计前10D后5D、容积式流量计前5D后3D，直管段内无阀门、弯头、三通等流态干扰部件，若空间受限，可安装流态调整器。

3. 安装方向：

   - 容积式、涡轮流量计通常支持水平或垂直安装（垂直安装时流体从下往上流动，确保充满仪表），避免垂直向下安装（易导致气体积聚）。

   - 电磁、超声波流量计安装方向需符合说明书要求，外夹式超声波流量计需确保管道表面清洁、无锈蚀，换能器安装位置对称。

4. 排气与排污：在流量计上游安装排气阀，下游安装排污阀，定期排出管道内的气体和杂质，避免影响计量精度。

5. 接地要求：电磁、科里奥利、超声波流量计需可靠接地（接地电阻≤10 Ω），避免电磁干扰导致信号失真。

 （二）日常维护要点

1. 清洁维护：定期拆卸流量计（如容积式、涡轮流量计），清洗内部部件（齿轮、涡轮、测量腔）的挂壁大豆油和杂质，避免沉积导致卡滞或磨损；外夹式超声波流量计需定期清洁换能器和管道表面的油污、灰尘。

2. 密封检查：检查仪表密封件（如法兰垫片、O型圈）是否老化、渗漏，若出现溶胀、开裂，及时更换兼容的耐油密封件（如氟橡胶、硅橡胶）。

3. 轴承维护：涡轮流量计的轴承为易损件，定期检查轴承磨损情况，若出现异响、转速下降，及时更换轴承（硬质合金或陶瓷材质）。

4. 信号检查：定期检查仪表输出信号（脉冲、4~20 mA）是否稳定，与PLC、DCS系统通讯是否正常，若出现信号波动，排查电磁干扰、接线松动等问题。

5. 环境维护：保持仪表安装环境干燥、清洁，避免油污、水汽侵入仪表内部，损坏电子元件；低温环境下需采取保温措施，防止大豆油凝固堵塞管道。

 （三）校准方法

1. 校准周期：贸易结算用流量计每年校准1次，生产过程控制用流量计每1~2年校准1次，若仪表出现测量偏差、维修后需及时校准。

2. 校准标准：依据《容积式流量计检定规程》（JJG 667-2010）、《涡轮流量计检定规程》（JJG 1037-2008）、《科里奥利质量流量计检定规程》（JJG 1038-2008）等国家计量规程进行校准。

3. 校准方法：

   - 静态称重法：将流量计输出的大豆油收集到标准称重设备（如电子秤）中，通过比较实际质量与仪表显示质量，计算测量误差，调整仪表系数。适用于中小流量、高精度校准。

   - 标准表法：将被校准流量计与标准流量计（已溯源）串联，通过比较两者的测量值，计算误差并校准。适用于大流量、在线校准。

   - 实验室校准：将流量计送至具备资质的计量检定机构，使用标准装置（如标准体积管、质量流量标准装置）进行校准，确保校准结果的准确性和溯源性。

 六、发展趋势

1. 智能化升级：集成物联网（IoT）、边缘计算技术，实现流量数据实时采集、远程监控、故障预警（如齿轮卡滞、轴承磨损预警），支持手机APP、云端平台查看数据，便于远程运维和管理。

2. 高精度化：通过优化传感器结构（如涡轮叶片气动设计、科里奥利振动管材料升级）、改进信号处理算法（如数字滤波、黏度补偿算法），进一步提高测量精度，满足贸易结算、高端制造等场景的高精度需求。

3. 耐恶劣工况能力提升：开发耐高压（≥10 MPa）、耐高温（≥200℃）、耐强腐蚀（如哈氏合金、陶瓷材质）的流量计，适应大豆油高温精炼、高压输送等恶劣工况。

4. 低维护设计：采用无接触式传感器（如超声波、电磁）、自清洁结构（如防挂壁涂层、自动冲洗装置），减少维护频次，降低企业运维成本。

5. 多参数集成：除测量流量外，集成密度、温度、水分、纯度等参数测量功能，实现大豆油全参数监测，满足食品行业质量追溯、工艺优化的需求。

6. 绿色节能：优化仪表结构设计，降低压力损失，减少输送泵能耗；采用低功耗电子元件（如锂电池供电、太阳能供电），适应偏远地区、无市电场景的使用。

 七、结语

大豆油流量计的选型、安装、维护直接影响流量计量的准确性和可靠性，需结合大豆油的物理特性、工况条件（流量、温度、压力、杂质含量）及使用场景（贸易结算、生产控制、流量统计），综合考虑仪表的测量精度、量程比、压力损失、材质兼容性等关键指标，选择合适类型的流量计。

随着工业自动化、智能化水平的不断提升，大豆油流量计正朝着高精度、智能化、低维护、多参数集成的方向发展，为油脂行业的生产效率提升、成本控制、质量追溯提供更可靠的技术支撑。未来，企业在选择和使用大豆油流量计时，应关注智能化、绿色节能等发展趋势，结合自身需求选择性价比高、适配性强的仪表，同时重视校准和维护工作，确保仪表长期稳定运行。
