酒精流量计详细技术介绍

酒精（乙醇）作为一种广泛应用于化工、食品、医药、能源等领域的关键介质，其流量测量的准确性、稳定性和安全性直接影响生产工艺控制、成本核算及产品质量。酒精流量计是专门针对酒精介质特性（如挥发性、腐蚀性、低粘度、易燃性等）设计的流量测量仪表，通过精准感知酒精在管道内的流动状态并转换为可量化的信号，实现对酒精流量的实时监测与计量。本文将从技术原理、分类选型、核心参数、安装维护、应用场景及行业发展趋势等方面，对酒精流量计进行全面、深入的技术解析，为工业生产、科研实验等场景提供专业参考。

 一、酒精流量计的核心技术原理

酒精流量计的测量原理基于流体力学、电磁感应、超声传播、质量守恒等基础理论，不同类型的流量计通过不同的物理效应实现流量感知。以下是主流酒精流量计的核心技术原理详解：

 （一）容积式流量计原理

容积式流量计是通过测量酒精在单位时间内通过仪表内部固定容积腔室的次数，间接计算流量的一类仪表，核心是“容积计数”。其内部设有相互啮合的转子（如椭圆齿轮、腰轮、螺杆等），当酒精流过仪表时，流体的动能推动转子旋转，转子每旋转一周，就会有固定体积的酒精从腔室中排出。通过传感器检测转子的旋转次数，并将其转换为电信号，经计数器或二次仪表处理后，即可得到瞬时流量和累计流量。

该原理的核心优势在于测量精度不受流体粘度、流速分布的影响（只要粘度在仪表适用范围内），尤其适用于低流速、高粘度酒精（如工业级高浓度酒精、含杂质酒精）的测量。但需注意，转子与腔室的间隙会影响测量精度，因此对制造工艺要求较高，且易受介质中固体颗粒的磨损。

 （二）涡轮流量计原理

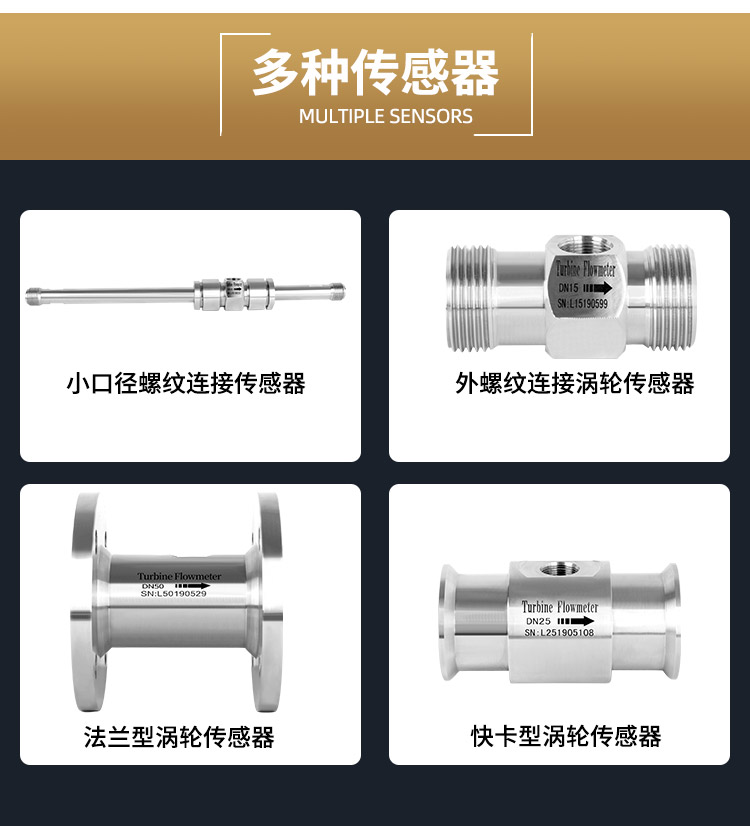

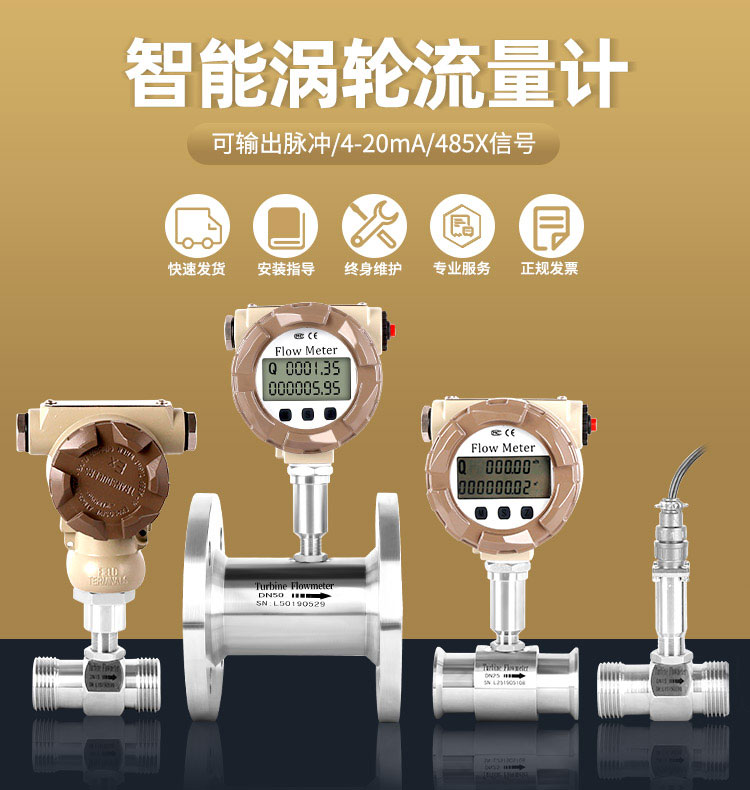

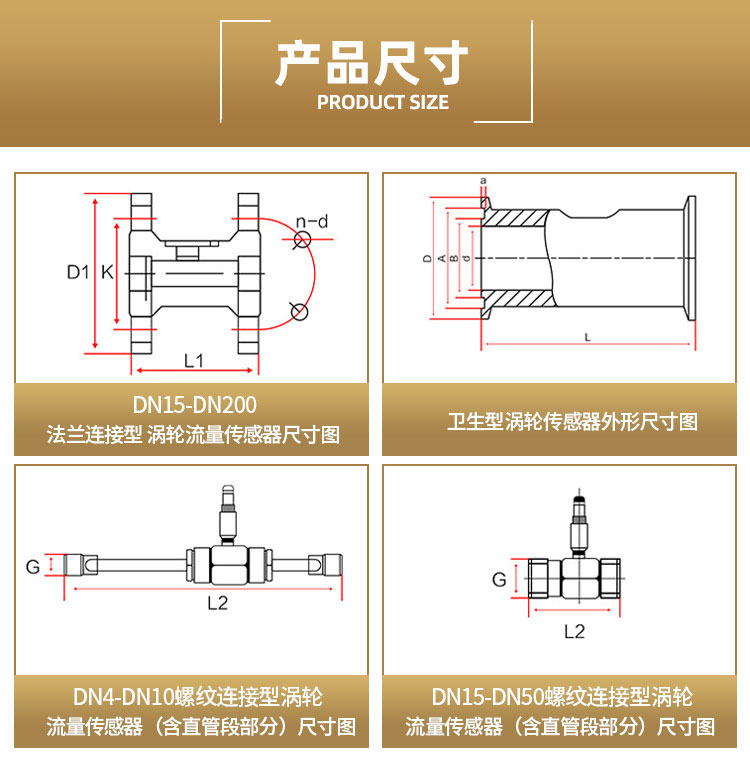

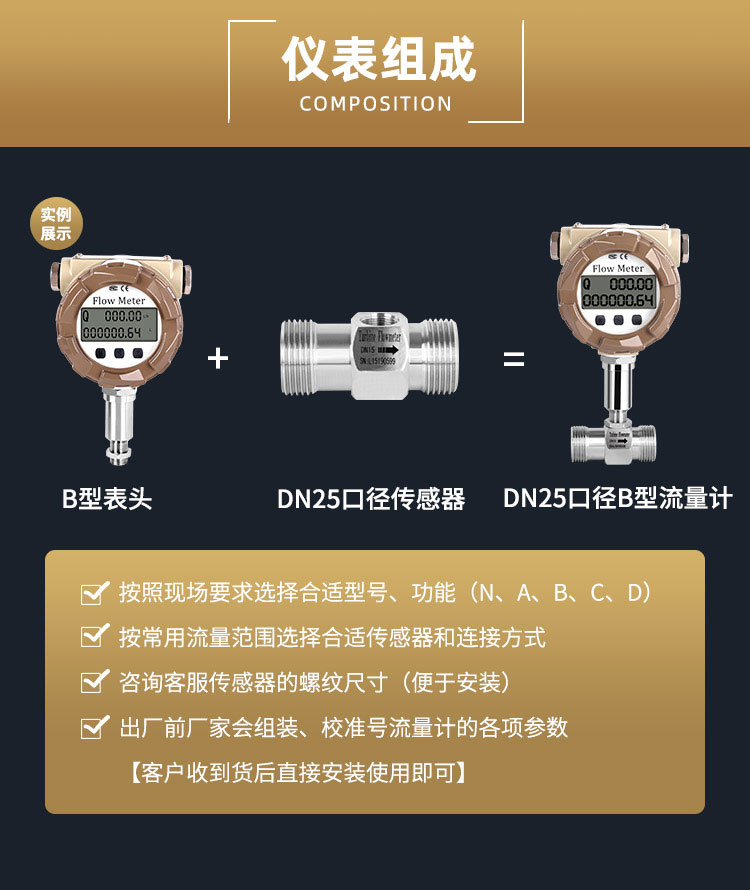

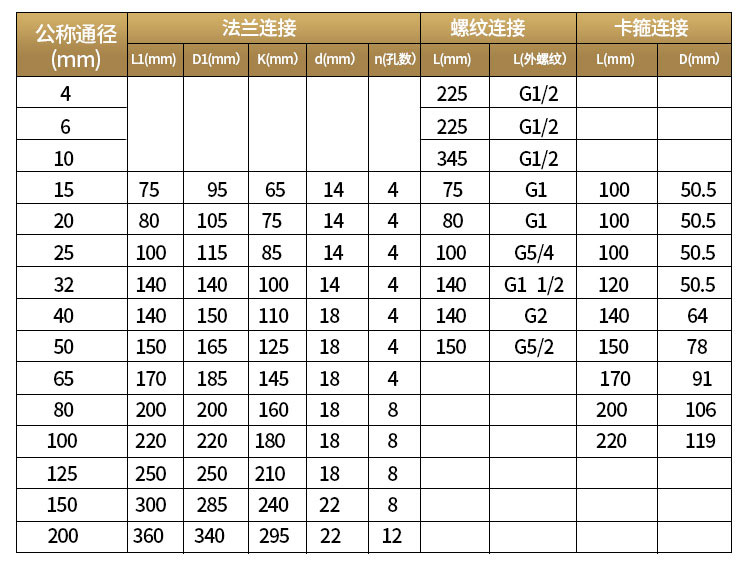

涡轮流量计属于速度式流量计，其核心是通过测量酒精推动涡轮旋转的角速度来计算流量。仪表内部设有轴向安装的涡轮，当酒精沿管道轴向流过时，流体冲击力作用于涡轮叶片，使涡轮旋转，且旋转角速度与流体流速成正比（在一定流速范围内）。涡轮轴上的磁钢会随涡轮旋转，产生周期性的磁通量变化，传感器（如霍尔元件、电磁感应线圈）将磁信号转换为电脉冲信号，通过计数脉冲频率即可得到瞬时流量，累计脉冲数则为累计流量。

涡轮流量计的测量精度高、响应速度快，适用于清洁、低粘度酒精（如食品级无水乙醇）的测量，但对介质中的杂质敏感，易造成涡轮卡滞或磨损，因此通常需要配套过滤器使用。

 （三）电磁流量计原理

电磁流量计基于电磁感应定律（法拉第电磁感应定律）工作，核心是测量酒精在磁场中流动时产生的感应电动势来计算流量。仪表由传感器和转换器两部分组成，传感器的测量管内壁衬有绝缘材料（防止介质与电极短路），管外装有励磁线圈，通入恒定或交变电流产生垂直于管道轴线的磁场。当导电的酒精（酒精本身具有一定导电性，或通过添加电解质提高导电性）沿管道轴向流动时，会切割磁力线，在测量管两侧的电极上产生感应电动势。感应电动势的大小与流体流速、磁场强度、测量管内径成正比，通过转换器将感应电动势转换为标准信号（如4-20mA、RS485），即可实现流量测量。

电磁流量计的优势在于无机械运动部件，耐磨损、不易堵塞，适用于含杂质、腐蚀性酒精（如工业级含酸/碱酒精溶液）的测量，且测量不受流体粘度、密度、温度压力变化的影响。但需注意，酒精的导电性需满足仪表要求（通常电导率≥5μS/cm），对于高纯度无水乙醇（电导率极低），则无法直接测量，需通过添加导电介质或选用其他类型流量计。

 （四）超声流量计原理

超声流量计利用超声波在酒精中的传播特性（传播速度、衰减、相位变化）来测量流量，分为多普勒超声流量计和时差式超声流量计两类，其中时差式在酒精测量中应用更广泛。

1. 时差式超声流量计：在管道两侧安装一对超声换能器（发射器和接收器），超声波沿顺流和逆流两个方向传播。当酒精流动时，顺流方向的超声波传播速度会增加（流体推动超声波前进），逆流方向的传播速度会减小（流体阻碍超声波前进），两者的传播时间差与流体流速成正比。通过测量顺流和逆流的传播时间差，结合管道内径、超声波传播路径等参数，即可计算出流体流速，进而得到流量。

2. 多普勒超声流量计：利用多普勒效应，当超声波照射到酒精中运动的颗粒（如介质中的杂质、气泡）时，反射波的频率会发生偏移，频率偏移量与颗粒运动速度（即流体流速）成正比，通过测量频率偏移量即可计算流量。

超声流量计的优势是非接触式测量（外夹式安装无需破坏管道）、无压力损失，适用于大口径管道、高纯度酒精或腐蚀性酒精的测量，且安装维护方便。但对管道内壁的清洁度、介质中的气泡含量有要求，气泡过多或管道内壁结垢会影响测量精度。

 （五）质量流量计原理

质量流量计直接测量酒精的质量流量（而非体积流量），核心是基于科里奥利力效应或热式原理，其中科里奥利质量流量计在工业中应用更广泛。

科里奥利质量流量计的测量管（通常为U型或Ω型）由驱动器驱动做周期性振动，当酒精流过振动的测量管时，会受到科里奥利力的作用，导致测量管产生扭转振动。扭转振动的相位差与流体的质量流量成正比，通过传感器检测相位差，并转换为电信号，即可得到质量流量。该类型流量计的优势是测量精度高，不受流体温度、压力、粘度、密度变化的影响，直接输出质量流量信号，适用于对计量精度要求极高的场景（如酒精贸易结算、医药行业配料）。但设备成本较高，安装时对管道固定方式有严格要求（需避免外力干扰测量管振动）。

 二、酒精流量计的分类及技术特性对比

根据测量原理、安装方式、结构形式等维度，酒精流量计可分为多种类型，不同类型的技术特性、适用场景存在显著差异。以下是主流类型的分类及核心参数对比：

 （一）按测量原理分类及对比

| 流量计类型       | 测量精度（量程比）       | 适用酒精介质特性                | 压力损失 | 安装要求 | 维护成本 | 典型应用场景                  |

|------------------|--------------------------|---------------------------------|----------|----------|----------|-------------------------------|

| 容积式（椭圆齿轮） | ±0.1%~±0.5%（1:10~1:50） | 低粘度、高粘度、清洁/含少量杂质 | 中等     | 水平安装 | 中等     | 工业酒精配料、贸易结算        |

| 涡轮式           | ±0.2%~±1.0%（1:10~1:30） | 低粘度、清洁无杂质              | 小       | 水平安装、前后直管段 | 低-中等  | 食品级酒精输送、实验室计量    |

| 电磁式           | ±0.5%~±1.5%（1:100~1:200）| 导电、腐蚀性、含杂质            | 无       | 无直管段要求、水平/垂直安装 | 低       | 工业含酸/碱酒精溶液、废水处理 |

| 时差式超声       | ±0.5%~±2.0%（1:20~1:100）| 清洁/含少量气泡、高纯度         | 无       | 外夹式/插入式、前后直管段 | 极低     | 大口径酒精管道、高纯度酒精输送 |

| 科里奥利质量式   | ±0.1%~±0.3%（1:100~1:200）| 各类粘度、清洁/含少量杂质       | 中等     | 固定牢固、避免振动 | 高       | 酒精贸易结算、医药高精度配料  |

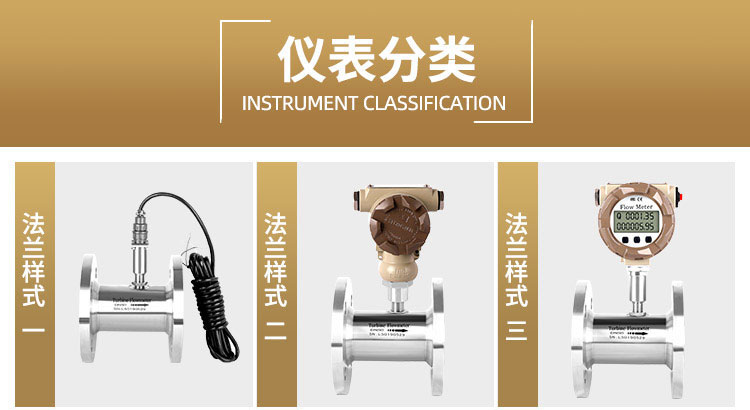

 （二）按安装方式分类

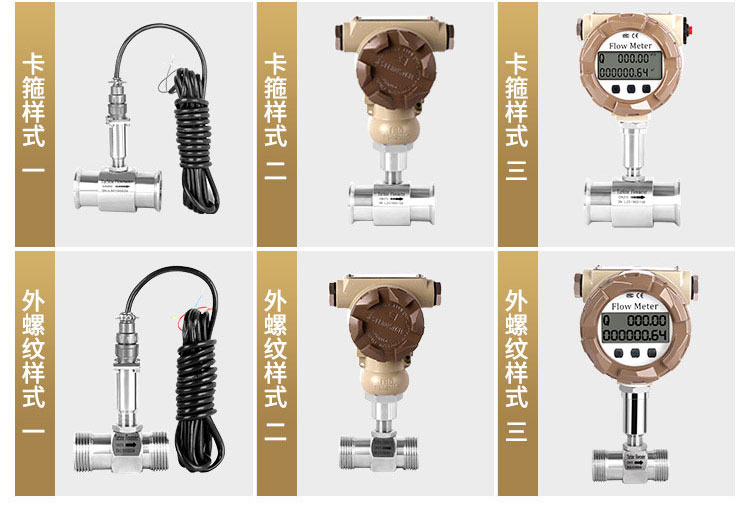

1. 管道式：流量计直接安装在管道内部，与介质直接接触，测量精度高，适用于大多数工业场景（如涡轮、电磁、容积式）。

2. 外夹式：流量计通过夹具安装在管道外部，不与介质接触，安装无需破坏管道，适用于大口径管道、腐蚀性强或高纯度酒精（如超声外夹式）。

3. 插入式：流量计的传感器插入管道内部测量，安装时需在管道上开孔，适用于大口径管道、高粘度或含杂质酒精（如插入式涡轮、超声插入式）。

 （三）按输出信号分类

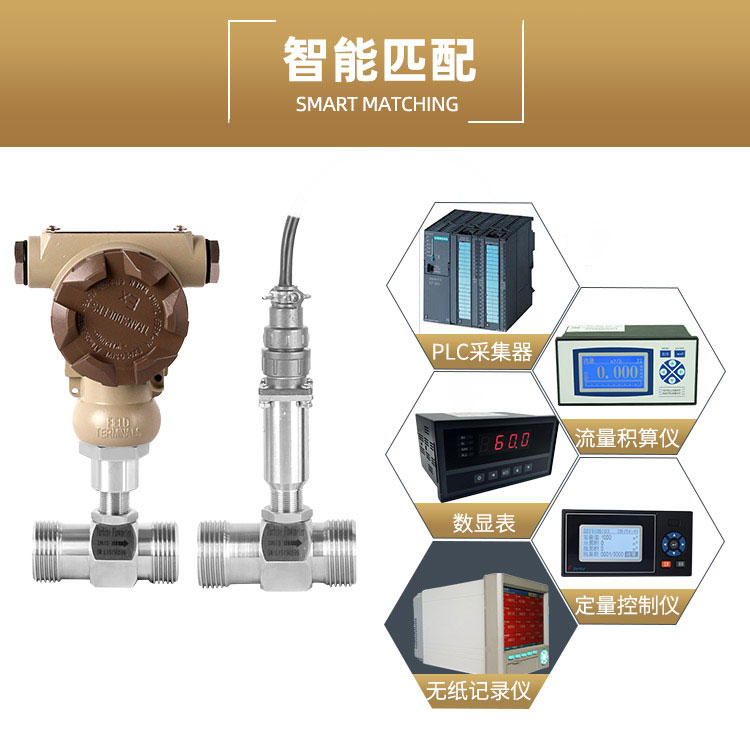

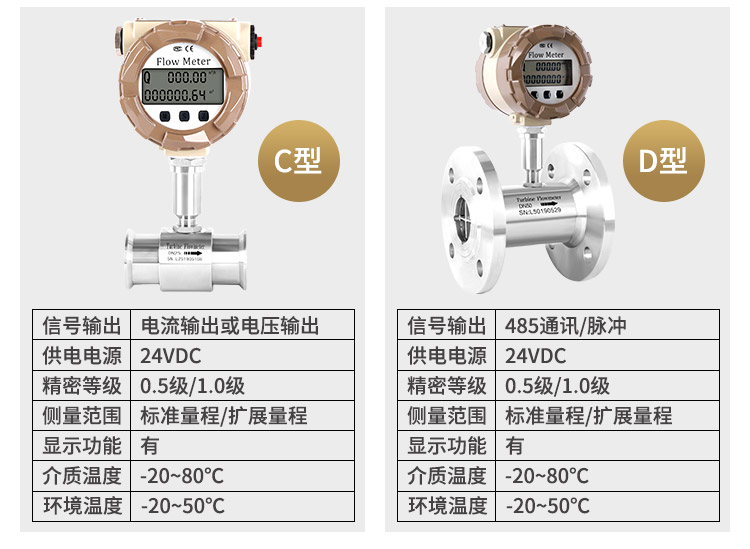

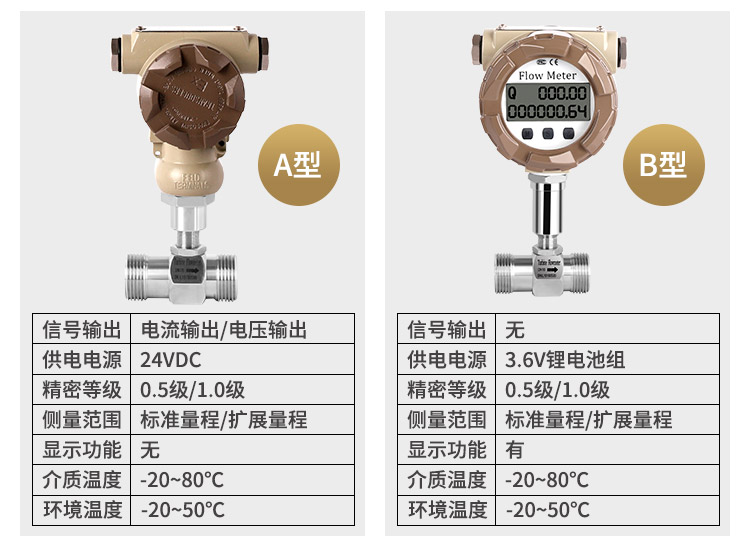

1. 模拟信号型：输出4-20mA、0-10V等标准模拟信号，适用于与PLC、DCS等控制系统直接对接。

2. 数字信号型：输出RS485、HART、Modbus等数字信号，支持远程通信和数据上传，适用于智能化监控系统。

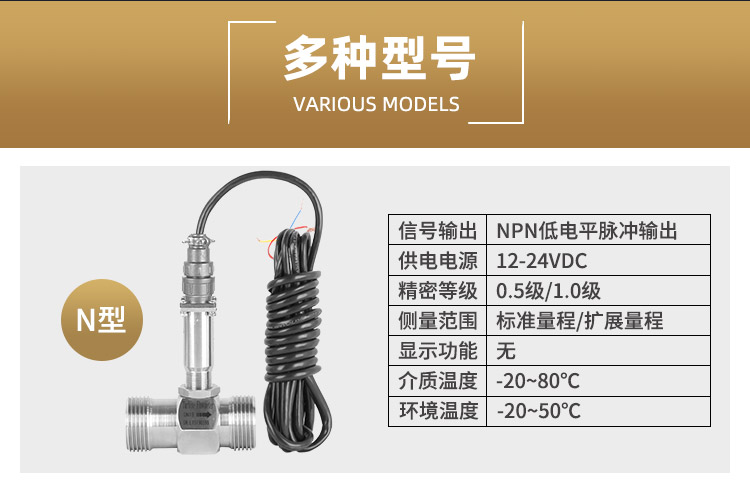

3. 脉冲信号型：输出脉冲信号，通过计数器累计流量，适用于贸易结算、实验室计量（如涡轮流量计）。

 三、酒精流量计的核心技术参数及选型依据

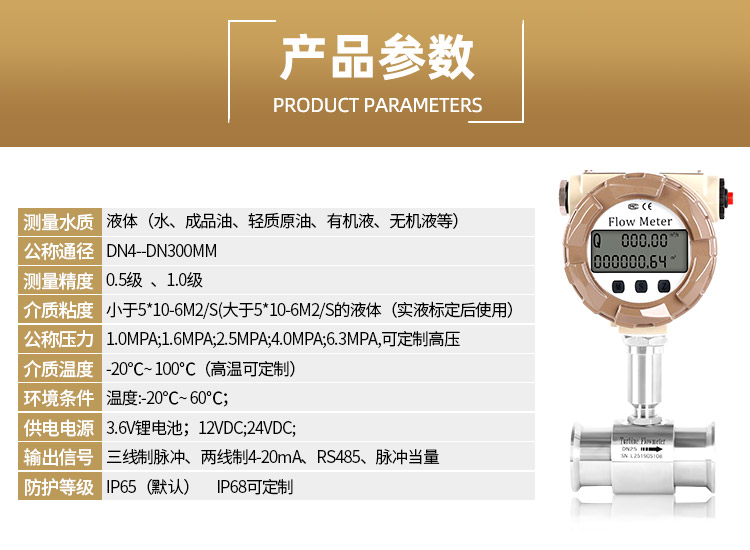

 （一）核心技术参数

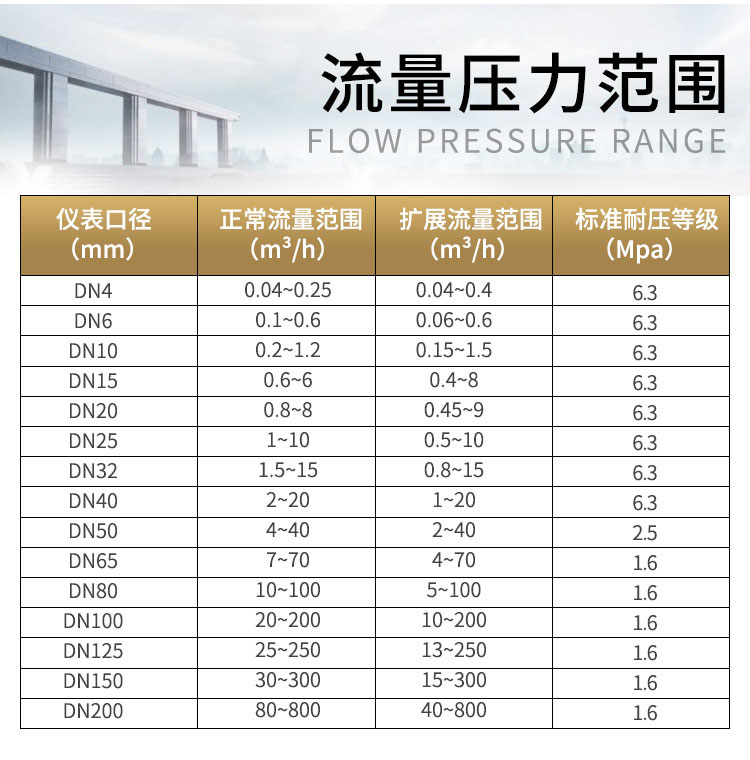

1. 测量范围：包括量程上限（Qmax）和量程下限（Qmin），通常用量程比（Qmax/Qmin）表示，需根据实际酒精流量范围选择，确保正常工作流量在量程的10%~90%之间，以保证测量精度。

2. 测量精度：工业级流量计精度通常为±0.1%~±2.0%，实验室或贸易结算用仪表精度需≥±0.2%，选型时需结合应用场景的精度要求确定。

3. 工作压力：需满足管道系统的工作压力，通常工业用酒精流量计的工作压力为0.6MPa、1.0MPa、1.6MPa、2.5MPa等，高压场景需选用高压型仪表。

4. 工作温度：酒精的沸点为78.3℃（标准大气压下），且温度变化会影响其粘度、密度等特性，因此流量计的工作温度范围需覆盖实际工况温度（通常为-20℃~120℃，高温场景需选用高温型）。

5. 介质兼容性：包括耐腐蚀性、耐磨损性，需根据酒精的浓度、成分（如是否含酸、碱、杂质）选择仪表的材质（如不锈钢304、316L、哈氏合金）和内衬材料（如PTFE、橡胶）。

6. 粘度适用范围：不同类型流量计对介质粘度的适应能力不同，如容积式适用于高粘度（5~1000mPa·s），涡轮式适用于低粘度（<5mPa·s），需根据酒精的实际粘度选择。

7. 压力损失：压力损失过大会增加管道输送能耗，尤其是在长距离输送或低压力系统中，需优先选择压力损失小的仪表（如电磁式、超声式）。

8. 防爆等级：酒精属于易燃液体（爆炸极限3.3%~19%），在易燃易爆环境（如化工车间、酒精储罐区）使用时，流量计需具备防爆认证（如Ex d IIB T4、Ex ia IIB T4），避免产生电火花引发安全事故。

 （二）选型依据与步骤

1. 明确介质特性：

   - 酒精类型：工业级酒精（是否含杂质、腐蚀性成分）、食品级酒精（纯度要求）、医药级酒精（无菌要求）。

   - 关键参数：浓度（如95%乙醇、无水乙醇）、粘度（20℃时无水乙醇粘度约1.2mPa·s）、密度、电导率、温度、压力。

2. 确定工况需求：

   - 流量范围：瞬时流量、累计流量的测量需求，是否需要双向测量。

   - 精度要求：是否用于贸易结算、工艺控制或仅用于监测，确定所需精度等级。

   - 安装条件：管道口径、安装方式（水平/垂直）、前后直管段长度（如涡轮式需前10D后5D，D为管道内径）、安装空间。

   - 环境条件：是否为易燃易爆环境（确定防爆等级）、温度湿度、是否有振动干扰。

3. 筛选仪表类型：根据介质特性和工况需求，从上述分类中筛选合适的类型（如高纯度无水乙醇可选涡轮式、超声式；含腐蚀性杂质的酒精可选电磁式）。

4. 确认技术参数：根据筛选出的类型，核对测量范围、精度、工作温度压力、防爆等级等参数是否满足要求。

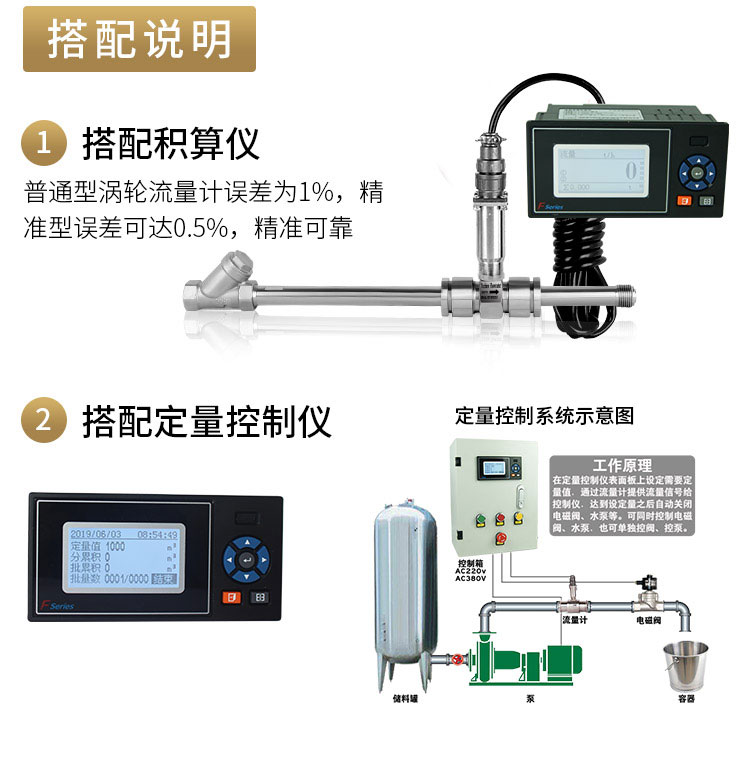

5. 考虑附加功能：是否需要显示功能（本地显示/远程监控）、报警功能（流量上下限报警）、数据存储、通信接口（与控制系统对接）等。

 四、酒精流量计的安装与维护技术要求

 （一）安装技术规范

1. 安装位置选择：

   - 避免安装在易产生气泡的位置（如管道最高点、泵出口附近），气泡会导致测量误差或仪表故障（如涡轮卡滞、超声信号衰减）。

   - 避免安装在管道弯头、阀门、三通等流态扰动处，如需安装，需保证前后直管段长度（如电磁式需前3D后2D，时差式超声需前10D后5D），若空间不足，可安装流动调整器。

   - 易燃易爆环境中，安装位置需远离火源，仪表的防爆等级需与环境爆炸危险区域匹配。

2. 安装方式要求：

   - 管道式流量计：水平安装时，传感器需朝上，确保介质充满管道，避免空管测量；垂直安装时，流体需自下而上流动，防止管道内积气。

   - 外夹式超声流量计：管道表面需清洁、无锈蚀、无结垢，传感器安装位置需避开管道焊缝、法兰，确保超声波传播路径无遮挡。

   - 防爆型仪表：安装时需严格按照防爆要求接线，电缆密封接头需紧固，避免产生电火花。

3. 配套设备安装：

   - 涡轮式、容积式流量计：前端需安装过滤器（过滤精度≤50μm），防止杂质磨损转子或涡轮。

   - 电磁式流量计：若介质电导率不足，需在仪表前添加导电介质注入装置（需符合工艺要求）。

   - 所有类型流量计：在仪表前后安装截止阀和旁路阀，便于检修时切断介质，不影响整个管道系统运行。

 （二）维护与校准技术

1. 日常维护：

   - 定期检查仪表外观：有无泄漏、腐蚀、损坏，接线是否松动，显示是否正常。

   - 清洁仪表：定期清理传感器表面（如超声传感器的耦合剂、电磁流量计的电极）、管道内壁结垢，避免影响测量精度。

   - 过滤器维护：定期清洗或更换过滤器滤芯，防止堵塞导致流量下降或仪表损坏。

   - 防爆设备检查：定期检查防爆外壳、密封件是否完好，确保防爆性能。

2. 校准周期与方法：

   - 校准周期：工业用仪表通常每年校准1次，贸易结算或高精度测量仪表每6个月校准1次，若工况恶劣（如介质腐蚀性强、杂质多），需缩短校准周期。

   - 校准方法：

     - 实验室校准：将仪表拆卸后送至专业校准机构，采用标准装置（如标准体积管、称重法）进行校准，调整仪表误差至允许范围。

     - 现场校准：对于大型或无法拆卸的仪表（如大口径超声流量计），可采用便携式校准装置（如超声流量计校准仪、标准流量计比对法）进行现场校准。

3. 常见故障排查：

   - 无流量显示但介质正常流动：检查电源是否正常、接线是否错误、传感器是否堵塞（如涡轮卡滞、电磁流量计电极结垢）、超声传感器耦合剂是否失效。

   - 测量误差过大：检查安装位置是否符合要求、前后直管段是否足够、介质参数（温度压力）是否变化过大、仪表是否需要校准。

   - 仪表报警（如流量超限、故障报警）：检查实际流量是否超出量程、传感器是否损坏、通信接口是否故障，及时排查并处理。

 五、酒精流量计的典型应用场景

酒精流量计广泛应用于多个行业，不同行业的应用需求和技术要求存在差异，以下是典型场景的详细介绍：

 （一）化工行业

1. 应用场景：工业酒精生产（如乙烯水化法、发酵法生产乙醇）、酒精作为溶剂或原料的化工反应过程（如涂料、胶粘剂生产）、酒精回收提纯工艺。

2. 技术要求：介质可能含杂质、腐蚀性成分，需选用耐腐蚀性强的仪表（如电磁式、316L材质容积式）；工况温度压力波动较大，需选择宽量程比、温度压力补偿功能的仪表；部分场景为易燃易爆环境，需防爆型仪表。

3. 推荐类型：电磁流量计、椭圆齿轮容积式流量计、科里奥利质量流量计。

 （二）食品行业

1. 应用场景：酒类生产（白酒、啤酒、葡萄酒的酿造、调配过程）、食品添加剂（如食用酒精用于食品消毒、调味）、饮料生产（含酒精饮料的流量计量）。

2. 技术要求：仪表材质需符合食品卫生标准（如304不锈钢、PTFE内衬），无卫生死角，便于清洗消毒（CIP清洗）；测量精度高，确保配料比例准确；介质清洁度高，可选用涡轮式、超声式。

3. 推荐类型：涡轮流量计、卫生型电磁流量计、时差式超声流量计。

 （三）医药行业

1. 应用场景：医药中间体合成（酒精作为溶剂或反应原料）、药品消毒（医用酒精生产与输送）、疫苗生产过程中的流量控制。

2. 技术要求：仪表需具备无菌、无泄漏特性，材质符合GMP标准；测量精度高（通常≥±0.2%），确保药品质量稳定；部分场景需双向测量，可选用电磁式或科里奥利质量流量计。

3. 推荐类型：科里奥利质量流量计、卫生型电磁流量计、高精度涡轮流量计。

 （四）能源行业

1. 应用场景：生物燃料生产（乙醇汽油调配过程中酒精的计量）、酒精作为燃料的锅炉燃烧系统、新能源汽车充电桩（酒精燃料电池的流量控制）。

2. 技术要求：流量范围宽，需适应不同调配比例的流量需求；耐高压（部分系统压力较高），防爆等级高（Ex d IIB T4及以上）；具备远程通信功能，便于集中监控。

3. 推荐类型：科里奥利质量流量计、超声流量计、高压力涡轮流量计。

 （五）实验室与科研领域

1. 应用场景：化学实验中酒精的精确加注、材料研究中酒精作为试剂的流量控制、高校科研项目中的流体力学实验。

2. 技术要求：测量精度高（≥±0.1%）、响应速度快、体积小巧、操作便捷，支持数据记录与导出。

3. 推荐类型：微型涡轮流量计、科里奥利质量流量计、实验室专用超声流量计。

 六、酒精流量计的行业发展趋势

随着工业自动化、智能化水平的提升，以及酒精在新能源、医药等领域的应用不断拓展，酒精流量计正朝着高精度、智能化、安全化、多功能化的方向发展，具体趋势如下：

 （一）高精度与高可靠性

1. 核心方向：通过优化传感器结构设计（如涡轮叶片的空气动力学设计、超声换能器的信号增强技术）、采用高精度信号处理芯片（如24位ADC转换器）、引入数字滤波算法，进一步提升测量精度（目标达到±0.05%）。

2. 可靠性提升：采用耐腐蚀、耐磨损的新型材料（如陶瓷、碳化硅），延长仪表使用寿命；增强仪表的抗干扰能力（如电磁屏蔽技术、抗振动设计），适应恶劣工况环境。

 （二）智能化与数字化

1. 智能功能集成：集成温度、压力、密度等多参数测量功能，实现流量的补偿计算（如体积流量转换为质量流量）；具备自诊断功能，可实时监测仪表运行状态（如传感器故障、管道堵塞），并发出报警信号。

2. 数字化通信：支持5G、LoRa等无线通信技术，实现远程监控、数据上传与远程校准；兼容工业互联网平台，便于实现生产过程的智能化调度与管理。

 （三）安全化与专用化

1. 安全性能强化：针对酒精的易燃易爆特性，开发本质安全型防爆仪表（Ex ia IIB T4），降低安全风险；增加泄漏检测功能，及时发现管道或仪表的泄漏问题。

2. 专用化设计：针对不同应用场景（如高纯度酒精、含杂质酒精、食品级酒精），开发专用型仪表（如无死体积卫生型仪表、高粘度容积式仪表），提高测量的适配性。

 （四）小型化与一体化

1. 小型化设计：适用于实验室、微型设备等空间受限场景，开发体积小巧、安装便捷的微型流量计（如微型涡轮流量计、芯片式超声流量计）。

2. 一体化集成：将传感器、转换器、显示器、阀门等部件集成一体，简化安装流程，降低维护成本；开发插入式、外夹式等非侵入式仪表，减少对管道系统的改造。

 七、结语

酒精流量计作为酒精生产、输送、应用过程中的关键测量设备，其技术性能直接影响生产效率、产品质量和安全运行。本文从技术原理、分类选型、安装维护、应用场景及发展趋势等方面，对酒精流量计进行了全面的技术解析，覆盖了工业生产、科研实验等多个场景的需求。

在实际应用中，需结合酒精的介质特性、工况条件、精度要求等因素，科学选择合适类型的流量计，并严格按照安装规范进行施工，加强日常维护与校准，以确保测量的准确性和稳定性。随着智能化、数字化技术的不断进步，酒精流量计将在精度、可靠性、功能集成等方面实现进一步突破，为酒精相关行业的高质量发展提供更有力的技术支撑。
