防腐投入式液位变送器 详细技术介绍

 一、产品概述

防腐投入式液位变送器是工业自动化测量领域中针对腐蚀性介质液位监测的专用仪表，基于静压式测量原理，通过将带有防腐涂层或采用防腐材质的传感器探头投入被测介质中，将液体静压力转换为标准电信号（如4-20mA、0-10V），实现对强酸、强碱、有机溶剂、盐溶液等腐蚀性介质液位的连续、精准测量。其核心优势在于具备极强的耐腐蚀性、稳定性和可靠性，广泛应用于化工、石油化工、冶金、制药、环保、海水处理等行业的腐蚀性介质存储罐、反应釜、沉淀池、酸碱储罐等场景，是解决腐蚀性环境液位测量难题的关键设备。

与普通投入式液位变送器相比，防腐投入式液位变送器的核心差异在于接触介质部分的防腐设计——通过选用特殊防腐材料（如PTFE、PVDF、哈氏合金、钛合金等）或采用防腐涂层技术（如聚四氟乙烯喷涂、陶瓷涂层等），隔绝腐蚀性介质对传感器的侵蚀，确保长期使用过程中的测量精度和设备寿命。同时，产品集成了压力补偿、温度补偿、抗干扰等技术，可适应复杂工况下的液位测量需求，为工业生产过程的安全监控、工艺优化提供可靠的数据支持。

 二、工作原理

 （一）核心测量原理

防腐投入式液位变送器遵循液体静压力原理：液体在重力作用下产生的静压力与液体高度、密度成正比，其关系满足公式：

\[ P = \rho g h + P_0 \]

- \( P \)：传感器探头受到的总压力（Pa）；

- \( \rho \)：被测介质的密度（kg/m³）；

- \( g \)：重力加速度（m/s²，通常取9.81 m/s²）；

- \( h \)：传感器探头至液面的垂直高度（m），即被测液位；

- \( P_0 \)：液面上方的大气压（Pa）。

传感器探头内置高精度压力敏感元件（如扩散硅压阻式、陶瓷电容式），当探头投入介质中时，压力敏感元件将感受到的总压力转换为微弱的电信号（电压或电流）。由于大气压 \( P_0 \) 会同时作用于传感器的参考端（通过通气电缆或密封参考腔实现），因此最终测量的压力差值仅与 \( \rho g h \) 相关，从而消除大气压变化对测量结果的影响。

 （二）信号处理流程

1. 压力感知：防腐探头接触腐蚀性介质后，将液位对应的静压力传递至内部压力敏感元件；

2. 信号转换：压力敏感元件将压力信号转换为毫伏级（mV）的模拟电信号，该信号与液位高度呈线性关系；

3. 补偿修正：内置的温度补偿电路和压力补偿算法对信号进行修正，消除介质温度变化、密度波动等因素带来的测量误差；

4. 信号放大与转换：通过信号放大电路将微弱电信号放大，再经A/D转换器转换为数字信号，由微处理器进行数据处理；

5. 标准信号输出：微处理器将处理后的数字信号转换为工业标准电信号（如4-20mA DC、0-5V DC、0-10V DC）或数字信号（RS485、HART协议），传输至PLC、DCS、显示仪表等控制系统，实现液位的实时监测与控制。

 （三）防腐机理

防腐投入式液位变送器的防腐性能主要通过以下两种方式实现：

1. 材质防腐：探头接触介质的部分采用耐腐蚀性极强的材料制造，如PTFE（聚四氟乙烯）、PVDF（聚偏氟乙烯）、哈氏合金（Hastelloy C-276/C-22）、钛合金（Ti-6Al-4V）、蒙乃尔合金（Monel 400）等，这些材料在强酸、强碱、有机溶剂等介质中具有优异的化学稳定性，可避免被介质侵蚀；

2. 涂层防腐：对于部分材质基础较好但耐腐蚀性不足的探头，通过在表面喷涂防腐涂层（如聚四氟乙烯涂层、陶瓷涂层、氟橡胶涂层），形成致密的防腐隔离层，阻止腐蚀性介质与探头基体接触，从而达到防腐目的。

 三、核心结构组成

防腐投入式液位变送器的结构设计以“防腐、密封、稳定”为核心，主要由以下部分组成：

 （一）防腐探头组件

作为直接接触腐蚀性介质的核心部件，其设计直接决定产品的防腐性能和测量精度，主要包括：

1. 防腐外壳：材质根据被测介质类型选择（如PTFE、PVDF、哈氏合金等），形状通常为圆柱形或球形，表面光滑无孔隙，避免介质残留和侵蚀；

2. 压力敏感元件：内置扩散硅压阻式或陶瓷电容式压力传感器，具备高精度（典型误差±0.1%FS、±0.2%FS）、高稳定性和宽温度适应范围（-40℃~125℃）；

3. 隔离膜片：位于探头前端，采用耐腐蚀材料（如钛合金、哈氏合金、陶瓷）制成，厚度通常为0.1~0.5mm，既能传递压力信号，又能隔离介质与内部敏感元件；

4. 填充液：隔离膜片与压力敏感元件之间填充惰性液体（如硅油），用于传递压力，填充液需具备良好的化学稳定性、流动性和温度适应性，避免与介质发生反应或在低温下凝固。

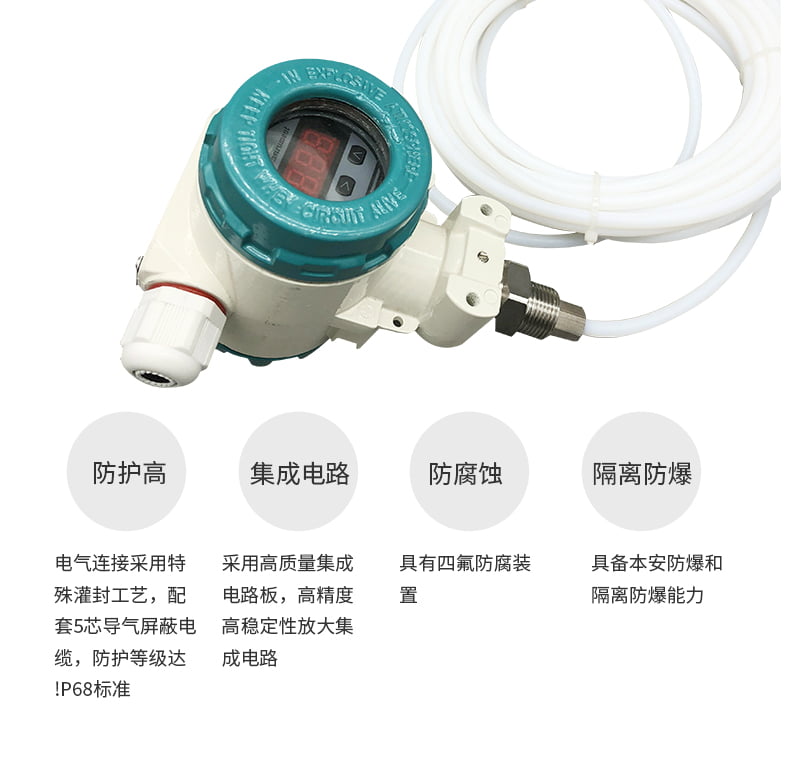

 （二）通气电缆/密封电缆

1. 通气电缆：用于通气式防腐投入式液位变送器，电缆内部设有通气孔，使传感器参考端与大气压相通，实现大气压补偿，确保测量精度。电缆外层采用防腐、耐磨、防水的材料（如PVC、PUR、PTFE），并具备良好的柔韧性，便于安装和布线；

2. 密封电缆：用于密封式（绝压型）防腐投入式液位变送器，无需通气，通过内部参考腔实现压力补偿，适用于密闭容器或无法通气的场景。电缆采用全密封设计，具备IP68防护等级，可防止水分、腐蚀性气体进入传感器内部。

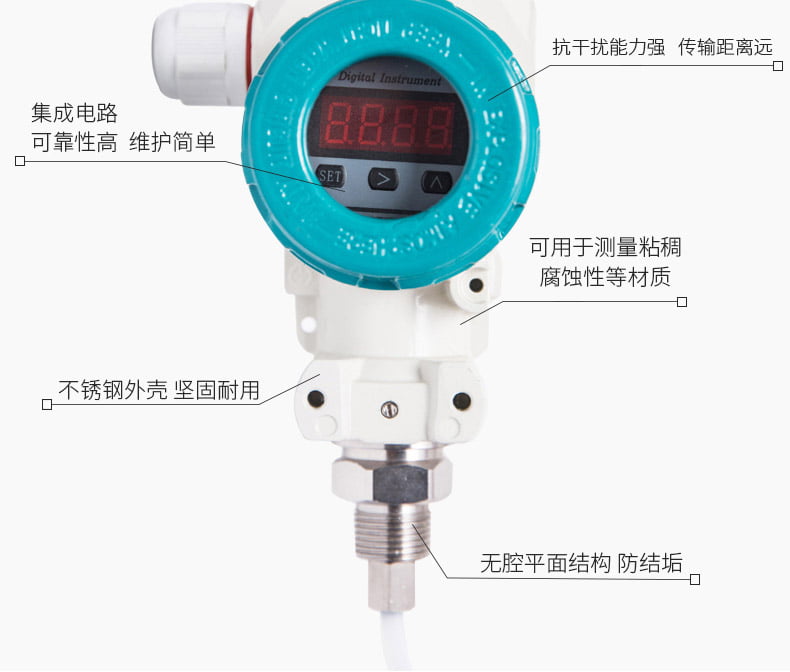

 （三）信号处理模块

通常集成在变送器壳体或接线盒内，核心组件包括：

1. 放大电路：采用高精度运算放大器，将压力敏感元件输出的毫伏级信号放大至可处理范围；

2. 补偿电路：包含温度传感器和补偿芯片，实现对温度漂移、非线性误差的实时补偿；

3. A/D转换器：将模拟信号转换为数字信号，转换精度通常为16位~24位，确保数据采集的准确性；

4. 微处理器（MCU）：核心控制单元，负责数据处理、算法运算、信号转换和通信协议解析；

5. 输出接口电路：提供标准模拟信号输出或数字信号输出，支持过流、过压保护功能，避免外部电路故障对变送器造成损坏。

 （四）安装固定部件

包括安装法兰、固定支架、锁紧螺母等，材质根据工况选择（如不锈钢316L、PTFE、哈氏合金），确保安装牢固且具备防腐性能。安装方式可分为法兰安装、螺纹安装、支架安装等，适应不同容器的安装需求。

 （五）防护外壳（可选）

用于保护信号处理模块，材质通常为不锈钢316L或工程塑料，防护等级可达IP65~IP68，适用于户外、潮湿或腐蚀性环境下的使用。

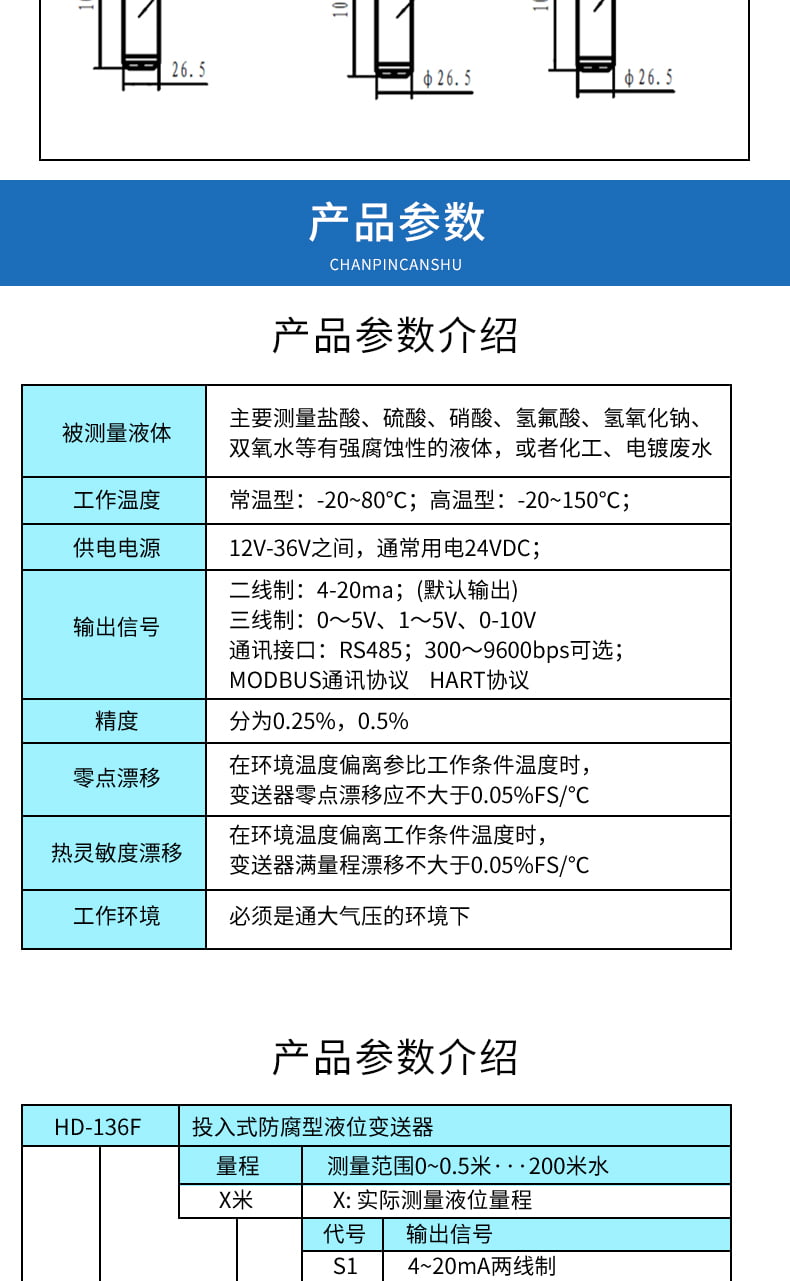

 四、关键技术参数

 （一）测量范围

- 常规测量范围：0~1m、0~5m、0~10m、0~20m、0~50m、0~100m；

- 特殊定制范围：0~0.5m（微量液位）、0~200m（深液位）；

- 测量介质：强酸（如硫酸、盐酸、硝酸）、强碱（如氢氧化钠、氢氧化钾）、有机溶剂（如甲醇、乙醇、丙酮）、盐溶液（如海水、盐水）、腐蚀性气体冷凝液等。

 （二）精度与稳定性

- 测量精度：±0.1%FS、±0.2%FS、±0.5%FS（典型值，基于25℃标准条件）；

- 非线性误差：≤±0.1%FS；

- 重复性误差：≤±0.05%FS；

- 长期稳定性：≤±0.1%FS/年；

- 温度漂移：≤±0.01%FS/℃（在-20℃~80℃范围内）。

 （三）防腐性能

- 探头材质选项：

  - 塑料类：PTFE（耐强酸、强碱、有机溶剂，使用温度≤120℃）、PVDF（耐腐蚀性略低于PTFE，使用温度≤150℃）；

  - 合金类：哈氏合金C-276（耐强氧化性酸、氯化物腐蚀，使用温度≤200℃）、钛合金（耐海水、氯碱、硝酸腐蚀，使用温度≤250℃）、蒙乃尔合金（耐氢氟酸、盐溶液腐蚀，使用温度≤200℃）；

  - 陶瓷类：氧化锆陶瓷（耐强酸、强碱，硬度高，使用温度≤180℃）；

- 涂层材质：聚四氟乙烯涂层（厚度≥0.1mm）、陶瓷涂层（厚度≥0.05mm）；

- 防腐等级：根据材质和介质适配，通常满足耐介质浓度≥90%（强酸/强碱）、耐温≥120℃（常规工况）。

 （四）工作环境参数

- 介质温度：-40℃~80℃（常规）、-20℃~150℃（中温）、0℃~250℃（高温定制）；

- 环境温度：-40℃~85℃；

- 相对湿度：0%~100%（可在水下长期工作，防护等级IP68）；

- 工作压力：常压~1.6MPa（常规）、≤10MPa（高压定制）；

- 防爆等级：Ex ia IIC T6 Ga（本质安全型）、Ex d IIC T6 Gb（隔爆型）（可选，适用于易燃易爆环境）。

 （五）信号输出与供电

- 模拟信号输出：4-20mA DC（两线制/三线制）、0-5V DC、0-10V DC；

- 数字信号输出：RS485（Modbus RTU协议）、HART协议、Profibus-PA协议（可选）；

- 供电电压：

  - 两线制：12V DC~36V DC（典型24V DC）；

  - 三线制：15V DC~30V DC；

- 负载电阻：两线制4-20mA输出时，负载电阻≤500Ω（24V DC供电）。

 （六）物理参数

- 探头直径：12mm、16mm、20mm、25mm（常规），可定制更大直径；

- 电缆长度：5m、10m、15m、20m（常规），最长可定制100m（需匹配信号衰减补偿）；

- 电缆材质：PVC、PUR、PTFE（防腐等级依次提升）；

- 安装方式：法兰安装（DN25、DN50、DN80等）、螺纹安装（M20×1.5、G1/2、G1等）、支架安装；

- 外壳材质：不锈钢316L、工程塑料（ABS/PC）；

- 防护等级：IP67、IP68（水下10m~50m长期工作）。

 五、主要类型与分类

 （一）按防腐材质分类

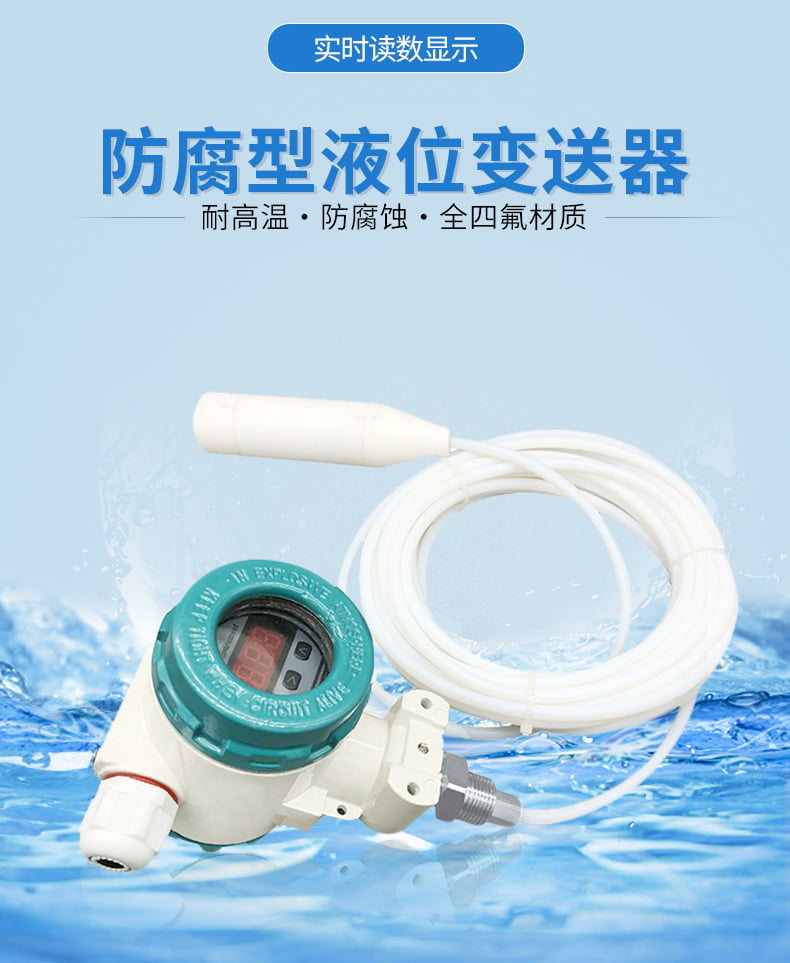

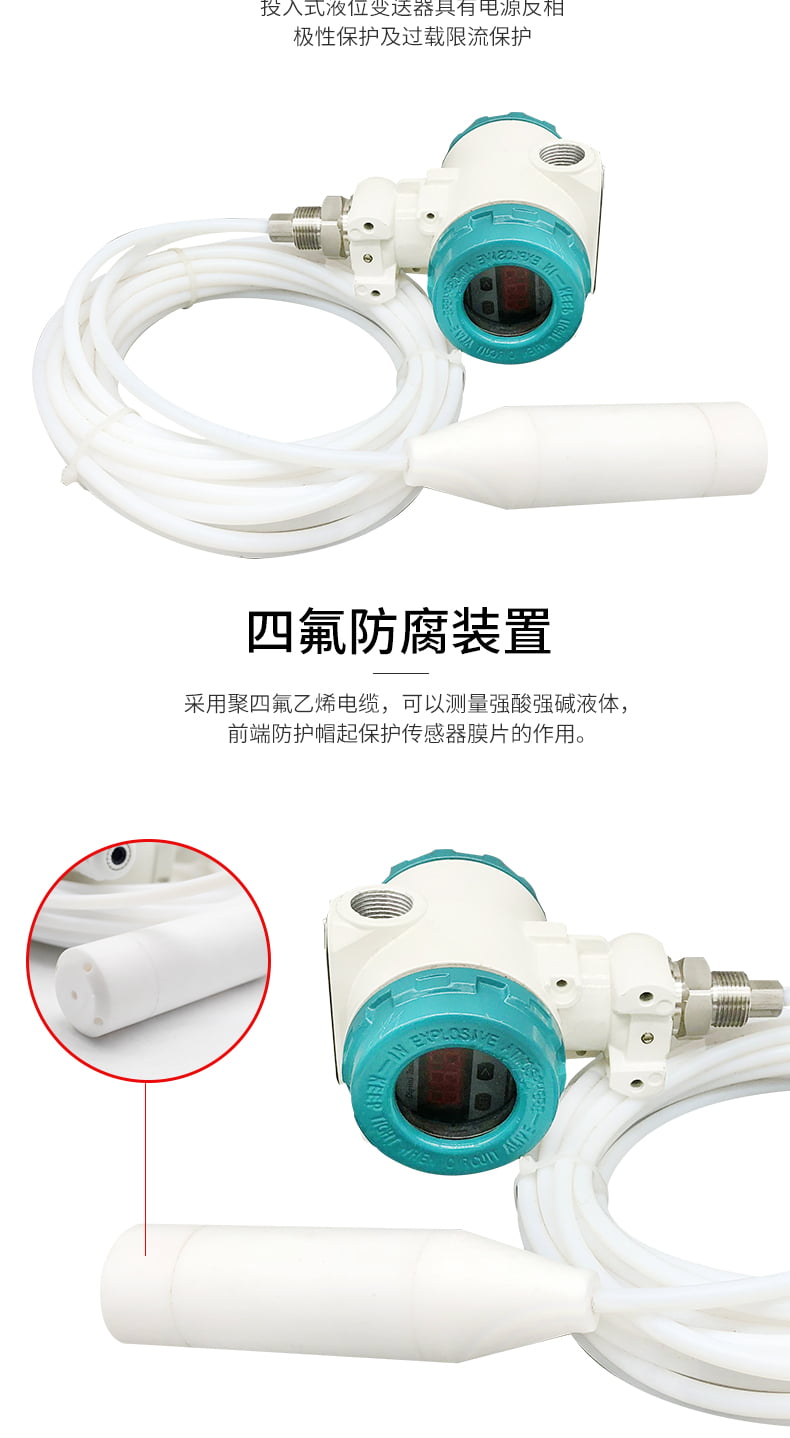

1. PTFE防腐投入式液位变送器

   - 核心特点：探头外壳、隔离膜片均采用PTFE材质，耐腐蚀性极强，几乎可耐受所有强酸、强碱、有机溶剂和盐溶液，被称为“塑料王”；

   - 适用介质：浓盐酸、浓硫酸（98%）、硝酸、氢氟酸、氢氧化钠溶液（50%）、甲醇、乙醇、丙酮等；

   - 局限性：使用温度较低（≤120℃），机械强度较差，避免在高温、高压或有剧烈冲击的工况下使用。

2. 合金材质防腐投入式液位变送器

   - 核心特点：探头采用哈氏合金、钛合金、蒙乃尔合金等耐腐蚀合金制造，机械强度高、耐高温、耐高压，适用于恶劣工况；

   - 细分类型：

     - 哈氏合金型：耐强氧化性酸、氯化物腐蚀，适用于化工反应釜、盐酸储罐等；

     - 钛合金型：耐海水、氯碱、硝酸腐蚀，适用于海水淡化、氯碱化工等；

     - 蒙乃尔合金型：耐氢氟酸、盐溶液腐蚀，适用于氢氟酸存储、盐化工等；

   - 适用温度：≤250℃（常规），高压工况下可稳定工作。

3. 陶瓷防腐投入式液位变送器

   - 核心特点：隔离膜片采用氧化锆陶瓷材质，耐腐蚀性强、硬度高、耐磨性好，适用于有颗粒杂质的腐蚀性介质；

   - 适用介质：强酸、强碱、盐溶液（含少量固体颗粒）；

   - 局限性：陶瓷材质脆性较大，避免剧烈冲击和碰撞。

4. 涂层防腐投入式液位变送器

   - 核心特点：探头基体采用不锈钢316L，表面喷涂聚四氟乙烯或陶瓷涂层，成本较低，适用于腐蚀性较弱的介质；

   - 适用介质：稀硫酸（≤50%）、稀盐酸（≤30%）、氢氧化钠溶液（≤30%）等；

   - 局限性：涂层易磨损，长期使用可能出现脱落，需定期检查。

 （二）按测量原理细分

1. 扩散硅压阻式防腐投入式液位变送器

   - 核心特点：采用扩散硅压阻式压力敏感元件，测量精度高（±0.1%FS）、响应速度快（≤1ms）、线性度好；

   - 适用场景：对测量精度要求较高的化工生产、制药、环保等行业；

   - 局限性：对温度漂移敏感，需依赖高精度补偿电路。

2. 陶瓷电容式防腐投入式液位变送器

   - 核心特点：采用陶瓷电容式压力敏感元件，抗干扰能力强、稳定性好、耐过载能力强（可达额定压力的3倍）；

   - 适用场景：恶劣工况（如高温、高压、强干扰）下的液位测量，如石油化工、冶金等；

   - 局限性：测量精度略低于扩散硅式（±0.2%FS~±0.5%FS）。

 （三）按安装方式分类

1. 法兰安装型

   - 核心特点：通过法兰与容器接口连接，安装牢固，密封性能好，适用于高压、大口径容器或易挥发、有毒腐蚀性介质的测量；

   - 法兰标准：GB、HG、ANSI、DIN等，可根据客户需求定制。

2. 螺纹安装型

   - 核心特点：通过螺纹直接安装在容器壁或管道上，安装简便、拆卸灵活，适用于常压或低压容器；

   - 螺纹规格：M20×1.5、G1/2、G1、NPT1/2等。

3. 支架安装型

   - 核心特点：通过支架将变送器固定在容器外部，探头通过电缆悬挂在介质中，适用于大型储罐、敞口容器或无法在容器壁开孔的场景；

   - 支架材质：不锈钢316L、PTFE，确保防腐性能。

 （四）按信号输出分类

1. 模拟信号型：输出4-20mA、0-5V、0-10V等标准模拟信号，兼容性强，适用于常规控制系统；

2. 数字信号型：输出RS485（Modbus RTU）、HART、Profibus-PA等数字信号，支持远程调试、参数配置和数据通信，适用于智能化控制系统。

 六、适用场景与行业应用

防腐投入式液位变送器凭借其优异的防腐性能和测量精度，广泛应用于各类腐蚀性介质的液位监测场景，主要行业包括：

 （一）化工行业

- 应用场景：强酸/强碱储罐、化工反应釜、酸碱中和池、溶剂存储罐、化工废水池等；

- 典型介质：硫酸、盐酸、硝酸、氢氧化钠、氢氧化钾、甲醇、乙醇、乙酸乙酯等；

- 应用价值：实现对腐蚀性原料、中间产物、成品的液位监控，确保生产过程的连续性和安全性，避免介质泄漏造成的设备损坏和环境污染。

 （二）石油化工行业

- 应用场景：原油储罐、成品油储罐、化工中间体储罐、含硫污水池、酸碱洗塔液位监测等；

- 典型介质：原油、汽油、柴油、润滑油、含硫废水、氢氧化钠洗油溶液等；

- 应用价值：适应石油化工行业高温、高压、强腐蚀的工况特点，为储罐液位监控、工艺参数调节提供可靠数据，保障生产安全。

 （三）制药行业

- 应用场景：医药原料储罐、酸碱清洗罐、药液配制罐、废水处理池等；

- 典型介质：柠檬酸、醋酸、氢氧化钠清洗液、乙醇、丙酮等；

- 应用价值：满足制药行业对测量精度、卫生级要求和防腐性能的严格标准，确保药品生产过程的合规性和安全性。

 （四）环保行业

- 应用场景：污水处理厂酸碱调节池、化工废水处理池、脱硫脱硝系统吸收塔、垃圾渗滤液储罐等；

- 典型介质：酸性废水、碱性废水、含重金属离子废水、脱硫浆液（含硫酸钙）等；

- 应用价值：耐受高浓度污染物和腐蚀性介质的侵蚀，实现对废水处理过程的液位监控，保障环保设备的稳定运行。

 （五）海水处理与海洋工程

- 应用场景：海水淡化设备、海水储罐、海洋平台压载舱、船舶污水舱等；

- 典型介质：海水、盐溶液、含氯海水等；

- 应用价值：采用钛合金、哈氏合金等耐海水腐蚀材质，适应海洋环境的高盐、高湿、强腐蚀特点，确保长期稳定运行。

 （六）冶金行业

- 应用场景：酸洗槽、电镀槽、电解液储罐、废酸回收罐等；

- 典型介质：硫酸酸洗溶液、盐酸酸洗溶液、电镀液（含铬酸、硫酸铜）等；

- 应用价值：耐受高温、高浓度酸液的腐蚀，为冶金工艺中的酸洗、电镀过程提供精准的液位数据，提高生产效率和产品质量。

 七、安装与调试要点

 （一）安装前准备

1. 工况确认：再次核对被测介质的类型、浓度、温度、压力等参数，确保变送器的防腐材质、测量范围、工作压力等指标与工况匹配；

2. 探头检查：检查探头表面是否有划痕、涂层脱落、破损等情况，确认隔离膜片完好无损；

3. 电缆检查：检查电缆是否有破损、老化、开裂等问题，确保通气电缆的通气孔畅通（通气式）；

4. 安装位置选择：

   - 避免安装在介质剧烈波动、搅拌器附近或容器死角，防止测量误差；

   - 探头应完全浸没在介质中，安装深度应高于容器底部10~20cm，避免底部沉淀杂质影响测量；

   - 对于密闭容器，若采用通气式变送器，通气电缆应避免接触腐蚀性气体，确保参考端与大气压相通；

5. 安装工具准备：根据安装方式准备相应的法兰、螺栓、扳手、密封垫等工具，密封垫材质应选择耐腐蚀性材料（如PTFE、氟橡胶）。

 （二）安装步骤

1. 法兰安装：

   - 将法兰与容器接口对齐，放置密封垫，用螺栓均匀紧固，确保密封良好；

   - 将探头穿过法兰中心，调整探头深度至测量范围要求，用锁紧螺母固定；

   - 整理电缆，避免电缆受力拉扯，做好电缆防护（如穿管保护）。

2. 螺纹安装：

   - 在容器接口处缠绕生料带（PTFE材质）或安装密封垫，确保密封；

   - 将探头顺时针旋入接口，拧紧至密封良好，避免过度用力损坏螺纹；

   - 调整探头深度，确保测量范围覆盖所需液位。

3. 支架安装：

   - 将支架固定在容器顶部或侧面，确保支架牢固稳定；

   - 用电缆夹具将探头电缆固定在支架上，调整探头悬挂深度，使探头处于测量位置；

   - 确保电缆垂直悬挂，避免探头与容器壁碰撞。

 （三）调试流程

1. 接线调试：

   - 按照变送器说明书进行接线，确保电源正负极、信号输出线连接正确，避免接反或短路；

   - 接通电源，待变送器预热5~10分钟（稳定工作状态）；

   - 用万用表测量输出信号，确认在无介质（液位为0）时，输出信号为4mA（4-20mA输出）或对应零点信号。

2. 零点校准：

   - 将探头置于空气中（或容器底部无介质处），待信号稳定后，进入变送器校准模式，设置零点（如4mA）；

   - 若存在零点偏移，通过按键、HART手操器或软件进行调整，确保零点准确。

3. 满量程校准：

   - 向容器中注入介质至满量程液位，或使用标准压力源模拟满量程压力；

   - 待信号稳定后，设置满量程输出（如20mA），若存在误差，进行满量程校准；

   - 反复校准零点和满量程2~3次，确保线性误差在允许范围内。

4. 实际工况验证：

   - 调整容器液位至不同刻度，观察变送器输出信号是否与实际液位线性对应；

   - 监测信号稳定性，若存在波动，检查安装位置是否合理、电缆是否接触不良或介质是否剧烈波动，必要时进行调整。

 （四）安装注意事项

1. 避免探头与容器壁、搅拌器、加热管等设备发生碰撞，防止损坏探头或影响测量；

2. 电缆布线应远离强电磁干扰源（如变频器、电机），避免信号干扰；

3. 对于高温介质，应选择耐高温材质的探头和电缆，确保在额定温度范围内工作；

4. 安装在易燃易爆环境中的变送器，必须选择防爆型产品，并按照防爆要求进行接线和安装，避免产生电火花；

5. 密封垫应选择与介质兼容的材质，避免密封垫被腐蚀导致介质泄漏。

 八、维护与保养

 （一）日常维护

1. 定期检查：每周或每月对变送器进行外观检查，查看探头表面是否有结垢、腐蚀、破损，电缆是否完好，安装是否牢固；

2. 清洁探头：对于易结垢的介质（如脱硫浆液、含颗粒废水），定期（每月或每季度）清洁探头表面的结垢和杂质，清洁时应使用软布或毛刷，避免划伤隔离膜片或防腐涂层；

3. 信号监测：定期检查输出信号是否稳定，与实际液位是否一致，若发现信号漂移、波动过大等问题，及时进行校准；

4. 电缆保护：检查电缆是否有磨损、老化，做好防护措施，避免电缆被腐蚀或外力损坏。

 （二）定期校准

1. 校准周期：建议每6个月~1年进行一次校准，对于测量精度要求较高的场景，可缩短至3个月~6个月；

2. 校准设备：标准压力源、万用表、HART手操器或校准软件；

3. 校准步骤：

   - 断开变送器与控制系统的连接，接入校准设备；

   - 进行零点校准和满量程校准，记录校准数据；

   - 检查线性误差和重复性误差，确保符合技术要求；

   - 校准完成后，将变送器重新接入控制系统，验证测量准确性。

 （三）故障处理

| 故障现象 | 可能原因 | 处理方法 |

|----------|----------|----------|

| 无输出信号 | 电源未接通、接线错误、电源电压不足、变送器内部电路故障 | 检查电源接线和电压，重新接线；若电源正常，检修变送器内部电路或联系厂家维修 |

| 信号漂移过大 | 温度补偿失效、探头结垢、介质密度变化、大气压变化（通气式） | 清洁探头，重新校准；检查通气孔是否畅通，若介质密度变化，重新设置密度参数 |

| 测量误差过大 | 安装位置不当、探头未完全浸没、校准不准确、防腐涂层脱落 | 调整安装位置，确保探头完全浸没；重新校准；检查探头防腐涂层，若脱落需更换探头 |

| 信号波动剧烈 | 介质剧烈波动、搅拌器影响、电缆接触不良、电磁干扰 | 调整安装位置，远离搅拌器；加固电缆连接；采取屏蔽措施，远离干扰源 |

| 探头腐蚀损坏 | 防腐材质与介质不匹配、介质浓度/温度超出额定范围 | 更换与介质匹配的防腐材质探头；确保介质参数在变送器额定范围内 |

 （四）长期停机维护

1. 若长期停机，应将探头从腐蚀性介质中取出，用清水冲洗干净，晾干后存放；

2. 检查探头防腐涂层和隔离膜片，若有损伤及时处理；

3. 电缆整理好后妥善存放，避免挤压、弯曲；

4. 存放环境应保持干燥、通风，避免高温、高湿和腐蚀性气体。

 九、选型指南

 （一）核心选型原则

1. 介质适配原则：根据被测介质的类型、浓度、温度选择合适的防腐材质，这是选型的核心（参考下表）；

2. 精度匹配原则：根据生产工艺要求选择测量精度，如制药、化工精密生产选择±0.1%FS精度，普通废水处理可选择±0.5%FS精度；

3. 工况适配原则：考虑介质温度、压力、容器类型（敞口/密闭）、安装空间等因素，选择对应的温度范围、压力等级、安装方式；

4. 系统兼容原则：根据控制系统要求选择信号输出类型（模拟信号/数字信号），确保与PLC、DCS等设备兼容；

5. 经济性原则：在满足工况要求的前提下，选择性价比高的产品，避免过度选型（如普通稀酸介质无需选择哈氏合金材质）。

 （二）防腐材质选型参考表

| 被测介质       | 推荐防腐材质       | 不推荐材质       | 备注                     |

|----------------|--------------------|------------------|--------------------------|

| 硫酸（浓/稀）  | PTFE、哈氏合金C-276 | 不锈钢304、碳钢  | 浓硫酸（98%）优先选择PTFE |

| 盐酸（浓/稀）  | PTFE、哈氏合金C-276 | 不锈钢、钛合金   | 盐酸具有强还原性，避免使用钛合金 |

| 硝酸（浓/稀）  | 钛合金、哈氏合金C-276 | 不锈钢304、PTFE（高温下） | 浓硝酸具有强氧化性，优先选择钛合金 |

| 氢氟酸         | 蒙乃尔合金、PTFE   | 不锈钢、钛合金   | 氢氟酸腐蚀极强，普通材质无法耐受 |

| 氢氧化钠溶液   | PTFE、不锈钢316L   | 碳钢、普通塑料   | 高浓度（≥50%）优先选择PTFE |

| 有机溶剂（甲醇、乙醇等） | PTFE、PVDF、不锈钢316L | 普通塑料 | 确保材质与溶剂不发生溶胀反应 |

| 海水、盐溶液   | 钛合金、哈氏合金、不锈钢316L | 碳钢、普通不锈钢 | 长期浸泡优先选择钛合金 |

| 含颗粒腐蚀性介质 | 陶瓷、哈氏合金 | PTFE、PVDF | 避免塑料材质被颗粒磨损 |

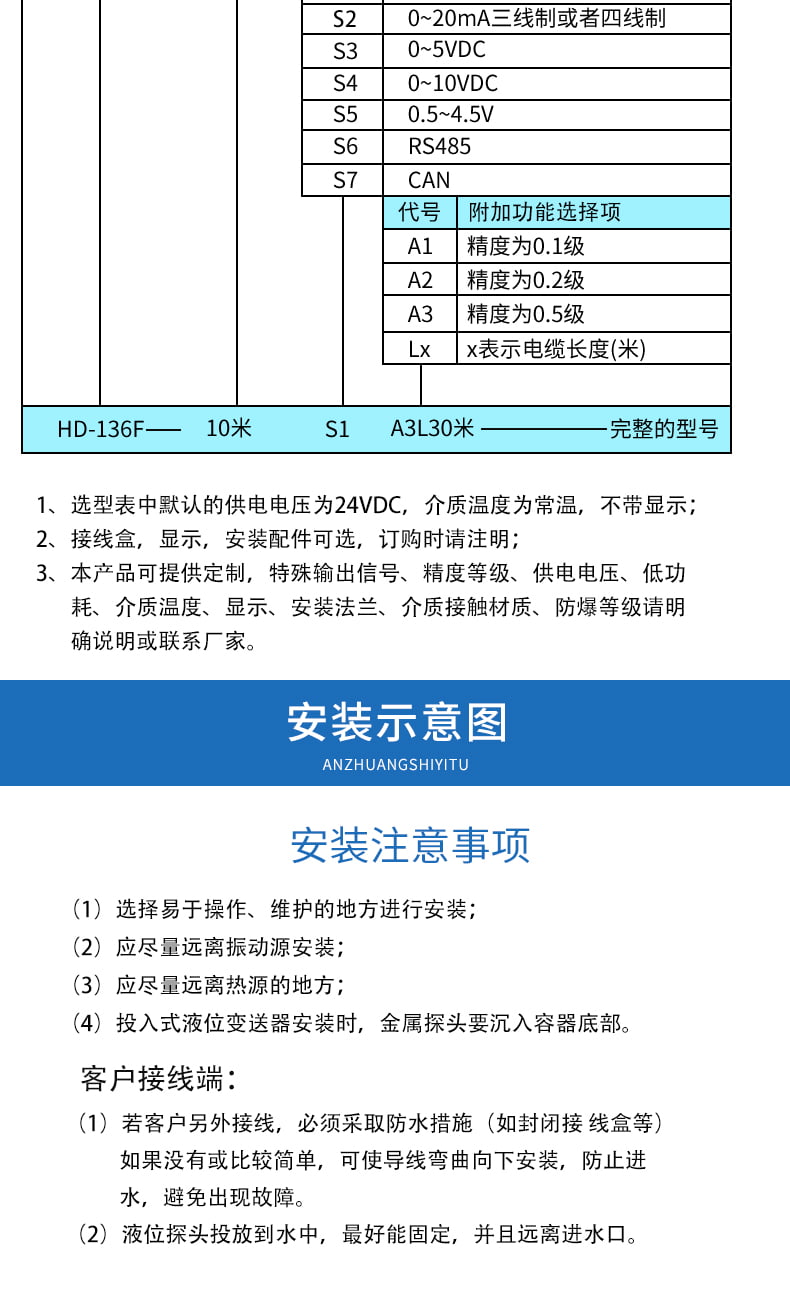

 （三）选型步骤

1. 明确被测介质参数：类型（酸/碱/溶剂/盐溶液）、浓度（%）、温度（℃）、压力（MPa）、是否含颗粒；

2. 根据介质参数选择防腐材质（参考上述表格）；

3. 确定测量范围：根据容器深度和所需测量的液位区间选择，建议测量范围比实际液位高20%，确保留有余量；

4. 选择测量精度：根据工艺要求确定，精密测量选择±0.1%FS~±0.2%FS，普通场景选择±0.5%FS；

5. 确定安装方式：根据容器类型（敞口/密闭）、接口规格选择法兰/螺纹/支架安装；

6. 选择信号输出：根据控制系统要求选择4-20mA、RS485、HART等输出类型；

7. 考虑特殊要求：如防爆、高温、高压、深液位等，选择对应的定制化产品。

 十、发展趋势

 （一）材质与防腐技术升级

1. 新型防腐材料研发：如增强型PTFE、纳米陶瓷涂层、复合材料等，进一步提升耐腐蚀性、耐高温性和机械强度；

2. 材质定制化：针对特殊腐蚀性介质（如高浓度混合酸、强氧化性溶剂）开发专用防腐材质，满足极端工况需求。

 （二）智能化与数字化发展

1. 集成智能诊断功能：通过内置传感器监测探头腐蚀状态、电缆连接状态、电路故障等，实现故障预警；

2. 无线通信技术应用：支持LoRa、NB-IoT、5G等无线通信协议，减少布线成本，适用于偏远地区或难以布线的场景；

3. 数据智能化分析：结合边缘计算技术，对液位数据进行实时分析，提供趋势预测、异常报警等功能，助力工业互联网应用。

 （三）高精度与高稳定性提升

1. 压力敏感元件升级：采用MEMS（微机电系统）技术制造的压力传感器，进一步提升测量精度和稳定性，降低温度漂移；

2. 多参数补偿技术：集成密度补偿、温度补偿、压力补偿等多参数补偿算法，适应复杂工况下的测量需求。

 （四）小型化与集成化设计

1. 探头小型化：开发更小直径的防腐探头，适用于狭小空间或细口径容器的液位测量；

2. 集成化功能：将液位测量与温度测量、压力测量集成一体，实现多参数同步监测，减少设备安装数量。

 （五）环保与节能趋势

1. 低功耗设计：优化电路结构，降低变送器功耗，适用于太阳能供电等节能场景；

2. 环保材质应用：采用可回收、无毒环保的防腐材料和外壳材质，减少对环境的影响。

 十一、总结

防腐投入式液位变送器作为腐蚀性介质液位测量的核心设备，其技术核心在于防腐材质的选择和精准的压力-液位转换机制。通过合理选择防腐材质、优化安装调试、加强日常维护，可确保设备在复杂腐蚀工况下长期稳定运行，为工业生产的安全、高效、环保提供可靠保障。

在选型过程中，需重点关注介质与防腐材质的适配性，同时结合工况参数、测量精度、系统兼容性等因素综合考虑；在使用过程中，定期校准和维护是确保测量精度和设备寿命的关键。随着智能化、数字化技术的发展，防腐投入式液位变送器将朝着更高精度、更优防腐性能、更强智能化的方向演进，进一步拓展在工业自动化领域的应用场景。
