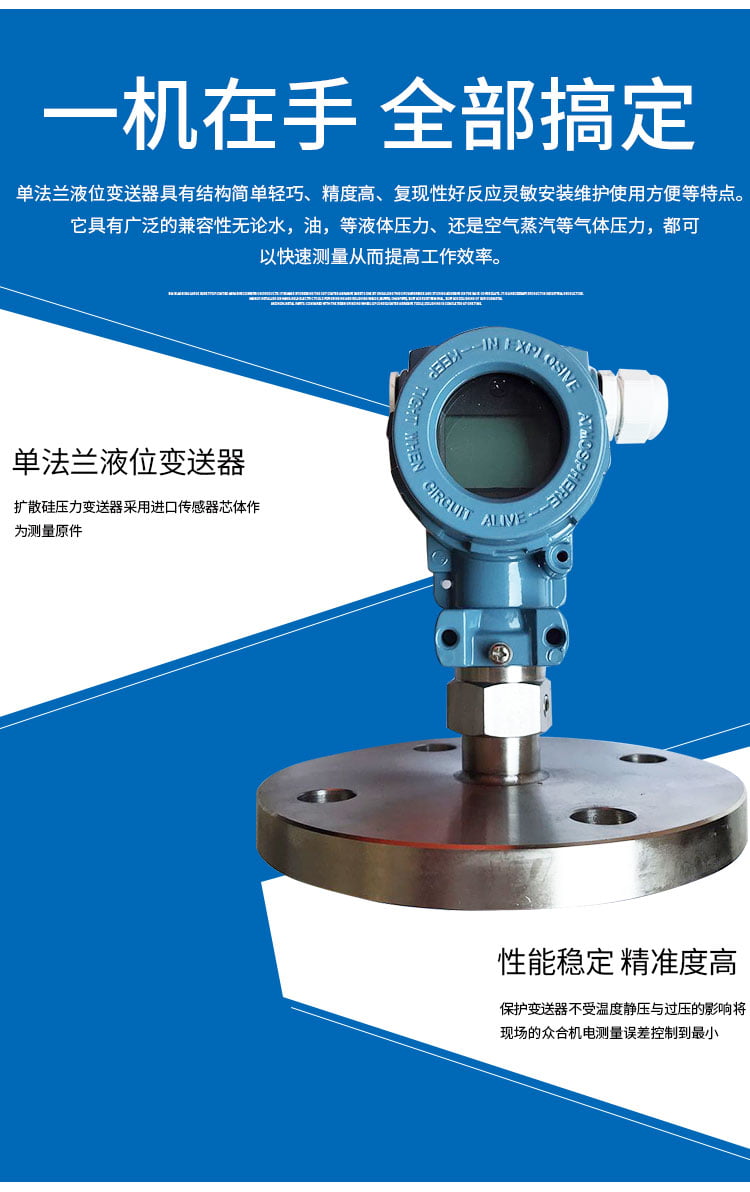

单法兰液位变送器 详细介绍

单法兰液位变送器是一种基于静压力测量原理，专为解决高粘度、易结晶、强腐蚀、含悬浮物等特殊介质液位测量而设计的工业仪表。其核心特点是通过单法兰隔膜隔离恶劣介质，避免传感器直接接触被测流体，广泛应用于化工、石油、食品、医药、环保等行业的罐、釜、槽等容器的液位监测与控制。

 一、核心工作原理

单法兰液位变送器的测量逻辑基于“液体静压力与液位高度成正比”的物理规律，核心分为3个环节：

 1. 压力采集

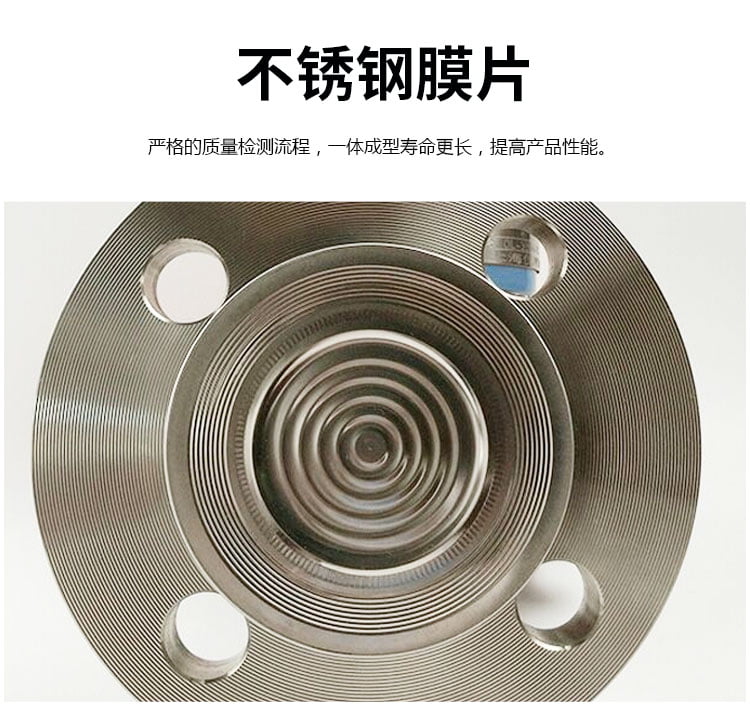

变送器的法兰端安装有隔离膜片（材质根据介质特性选择），膜片与容器内介质直接接触。当容器内有液体时，液体产生的静压力作用于隔离膜片上，压力大小满足公式：

P = ρgh + P₀

- P：膜片受到的总压力（Pa）

- ρ：被测介质密度（kg/m³）

- g：重力加速度（9.8m/s²）

- h：测量点到液面的液位高度（m）

- P₀：容器顶部的气相压力（开口容器时P₀为大气压，密闭容器时需考虑气相压力影响）

 2. 信号转换

隔离膜片内侧填充有惰性填充液（如硅油），膜片受到的压力通过填充液传递给变送器内部的压力传感器（常用电容式、扩散硅式）。压力传感器将物理压力信号转换为微弱的电信号（如电压、电流变化）。

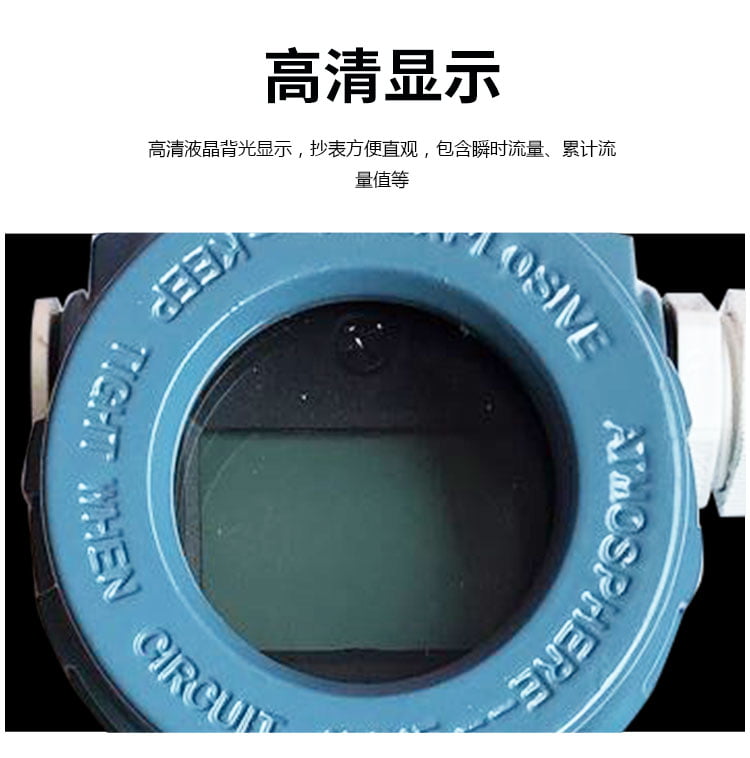

 3. 信号处理与输出

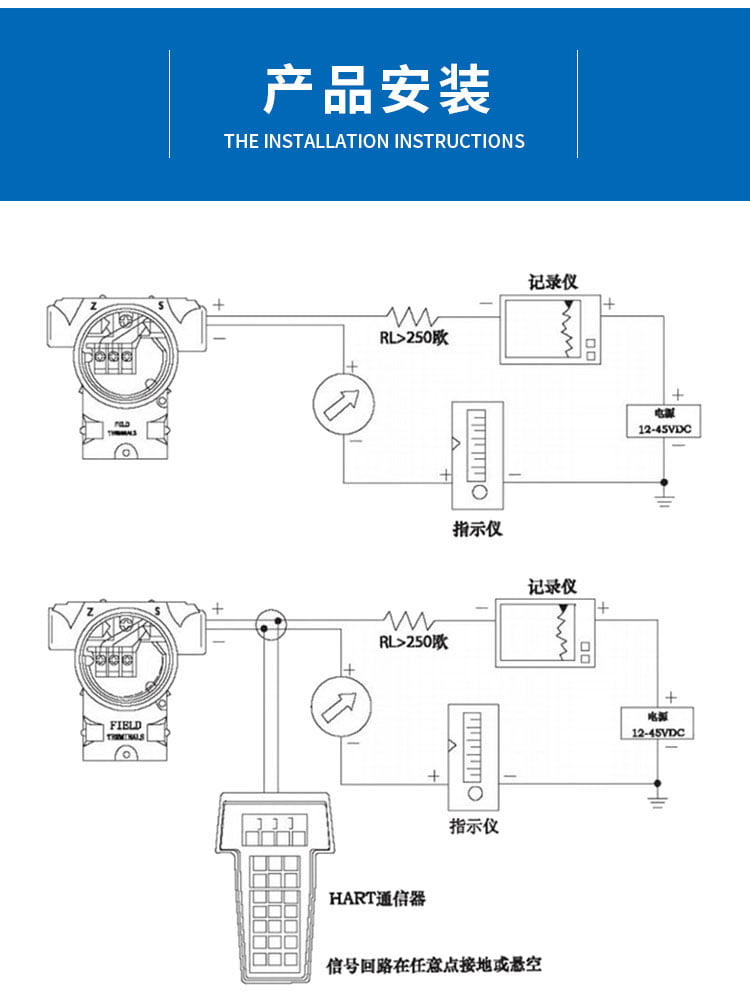

微弱电信号经变送器内部的放大、滤波、温度补偿等电路处理后，转换为工业标准信号输出（如4-20mA DC电流信号、0-10V DC电压信号，或HART、Profibus等数字信号），传输至PLC、DCS、显示仪表等控制系统，最终实现液位的实时显示与控制。

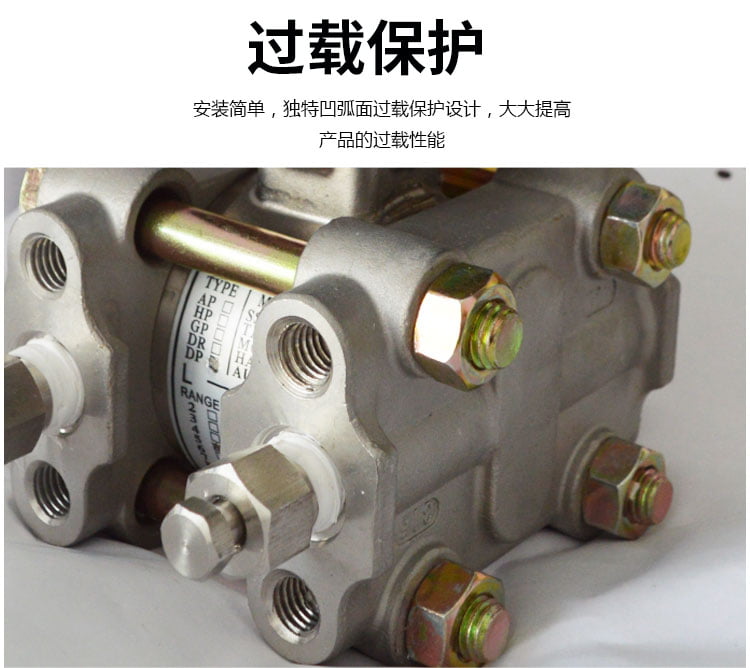

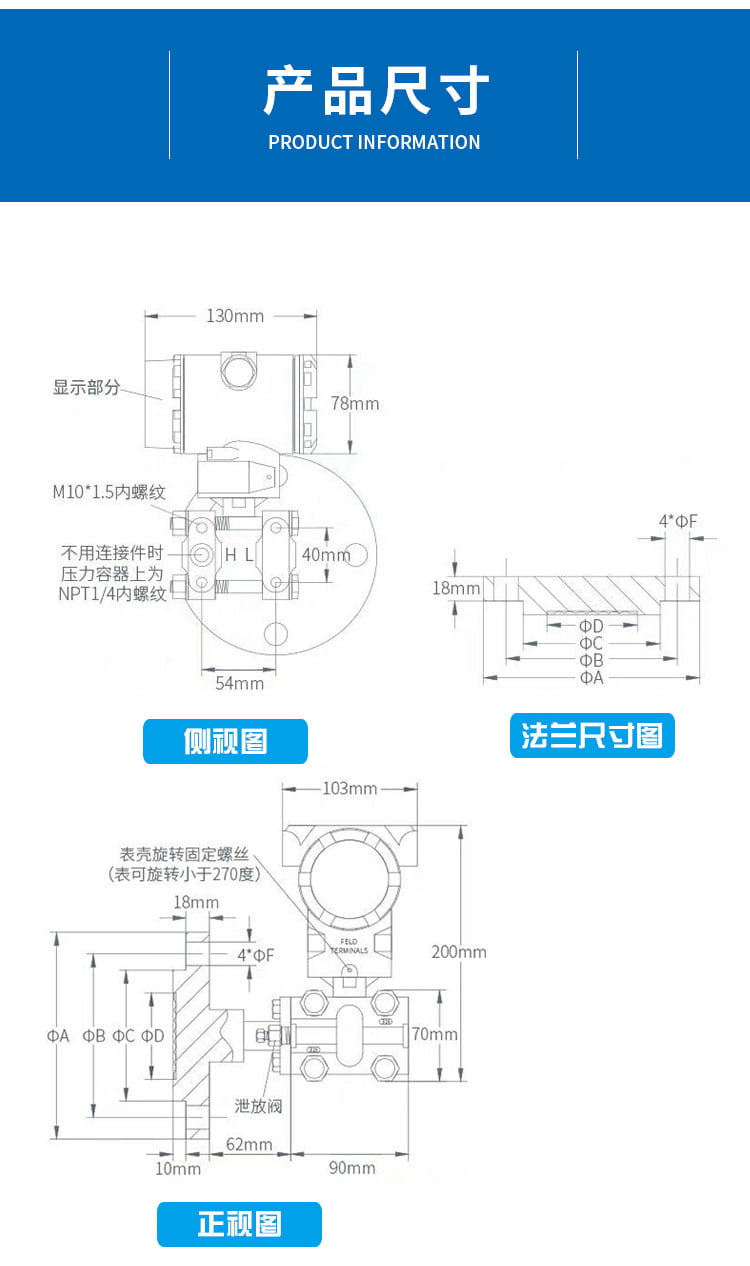

 二、核心结构组成

单法兰液位变送器的结构围绕“隔离测量”和“信号转换”设计，主要分为5部分：

| 结构部件       | 核心作用                                                                 | 关键材质/类型                                                                 |

|----------------|--------------------------------------------------------------------------|------------------------------------------------------------------------------|

| 法兰与隔离膜片 | 隔离恶劣介质，传递压力；法兰用于固定安装                                 | 法兰规格：DN25/50/80等（按容器接口匹配）；膜片材质：316L不锈钢、哈氏合金C、钛合金、PTFE（聚四氟乙烯）等 |

| 填充液腔       | 填充惰性液体，传递膜片压力至传感器，避免传感器与介质接触                 | 填充液：高温硅油（-40~200℃）、低温硅油（-100~150℃）、氟油（耐腐蚀场景）     |

| 压力传感器     | 将压力信号转换为电信号，核心测量元件                                     | 类型：扩散硅（精度高、响应快）、电容式（抗干扰强）、蓝宝石（耐高温高压）     |

| 信号处理模块   | 放大、滤波、温度补偿、线性化处理，转换为标准信号                         | 包含放大电路、MCU（微控制器）、补偿芯片、通信接口（HART/Profibus模块）       |

| 安装与连接部件 | 固定变送器，连接电源与控制系统                                           | 支架、螺栓、电缆密封接头、防爆/防护外壳（IP65/IP67）                         |

 三、主要分类（按安装与测量场景）

根据安装方式、测量需求的不同，单法兰液位变送器可分为以下3类：

 1. 顶装式单法兰液位变送器

- 安装位置：容器顶部法兰接口

- 测量原理：膜片朝下，测量液体对膜片的正压力，适用于开口容器、密闭容器（无需考虑气相压力，或气相压力稳定）

- 适用场景：高粘度介质（如沥青、糖浆）、易结晶介质（如烧碱溶液）、含悬浮物介质（如污水、泥浆），避免底部安装时的堵塞问题

 2. 底装式单法兰液位变送器

- 安装位置：容器底部或侧面下部法兰接口

- 测量原理：膜片朝上，测量液体柱的静压力，直接反映液位高度

- 适用场景：开口容器、常压容器，介质无严重沉淀（避免膜片被覆盖），如蓄水池、储罐的液位测量

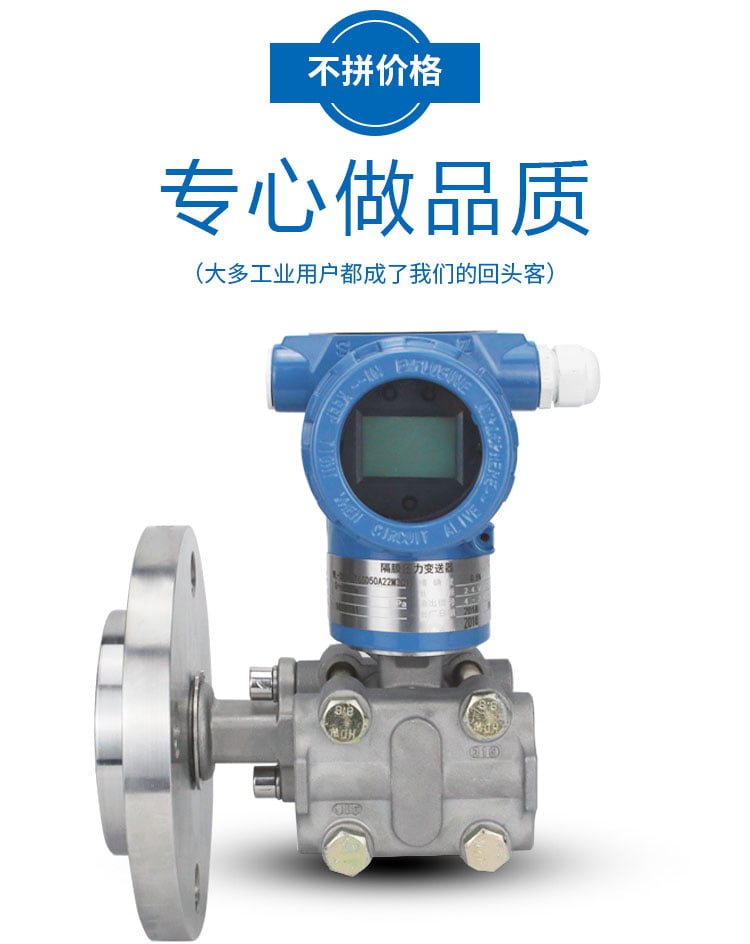

 3. 带毛细管单法兰液位变送器

- 结构特点：法兰膜片与变送器主体通过毛细管连接（毛细管内填充惰性填充液）

- 核心优势：变送器主体可远离高温、腐蚀、振动的测量现场（如锅炉、反应釜），避免环境对仪表的损坏

- 适用场景：高温介质（≤400℃）、强腐蚀环境、现场空间狭小或有振动干扰的场景

 补充：按防爆等级分类

- 普通型：适用于无爆炸风险的常规环境

- 防爆型（隔爆型d、本安型ia）：适用于化工车间、加油站等易燃易爆环境，需符合Ex d IIB T4、Ex ia IIC T6等防爆标准

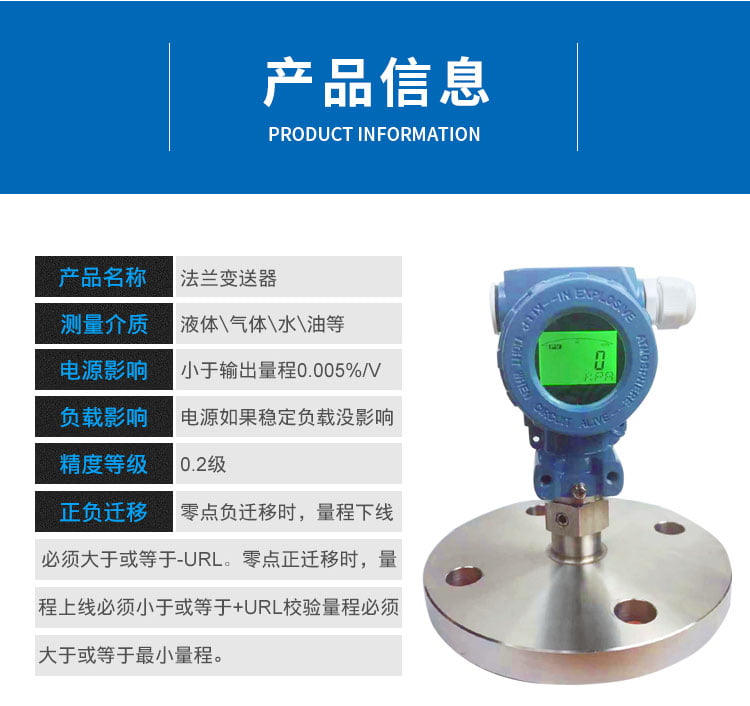

 四、关键技术参数（选型核心依据）

选型时需重点关注以下参数，确保匹配介质特性与工况要求：

| 参数类别       | 典型范围                                                                 |

|----------------|--------------------------------------------------------------------------|

| 测量范围       | 0~0.5mH₂O ~ 0~200mH₂O（可根据介质密度调整，密度越大，测量量程越小）       |

| 精度等级       | 0.075级、0.1级、0.2级（工业常用0.1级，高精度场景选0.075级）              |

| 工作压力       | 绝压型：0~0.1MPa ~ 0~40MPa；表压型：-0.1MPa ~ 0~40MPa                   |

| 介质温度       | 普通型：-40~150℃；高温型（带毛细管）：-100~400℃                          |

| 输出信号       | 模拟信号：4-20mA DC（两线制/四线制）、0-10V DC；数字信号：HART、Profibus-PA、Modbus |

| 供电电源       | 两线制：12~36VDC（常用24VDC）；四线制：220V AC或24VDC                    |

| 防护等级       | IP65（常规）、IP67（户外/潮湿环境）                                       |

| 膜片材质       | 316L（通用耐腐蚀）、哈氏合金C（强酸/强碱）、钛合金（海水/氯碱）、PTFE（强腐蚀/粘性介质） |

| 填充液类型     | 普通硅油（-40~150℃）、高温硅油（-20~200℃）、氟油（耐腐蚀）               |

 五、适用场景与不适用场景

 1. 核心适用场景

- 介质特性特殊：高粘度（如原油、树脂）、易结晶（如尿素溶液）、强腐蚀（如硫酸、盐酸）、含悬浮物（如泥浆、纸浆）

- 工况复杂：高温、高压、密闭容器、易燃易爆环境

- 安装限制：容器底部易堵塞、现场无安装空间、需远离恶劣环境

 2. 不适用场景

- 介质密度频繁剧烈变化（会导致测量误差，需提前稳定密度或配套密度补偿装置）

- 液位剧烈波动（如冲击性液体），需搭配缓冲器使用

- 超低温（<-100℃）或超高压（>40MPa）场景（需定制特种型号）

- 真空容器（需选择绝压型，且膜片需耐受真空环境）

 六、选型步骤（避免选型失误）

1. 明确测量需求：

   - 容器类型：开口/密闭、常压/高压

   - 液位范围：最低/最高液位（计算所需测量量程）

   - 输出信号：4-20mA/HART/Modbus（匹配控制系统）

2. 确认介质特性：

   - 介质名称、密度（ρ）、粘度、腐蚀性（是否含强酸/强碱）

   - 是否易结晶、含悬浮物（决定膜片材质与安装方式）

3. 工况参数：

   - 介质温度、工作压力（容器内压力）

   - 环境条件：是否防爆、湿度、振动（决定防护等级与防爆类型）

4. 安装条件：

   - 安装位置：顶部/底部/侧面（决定顶装/底装型）

   - 法兰规格：DN尺寸、压力等级（如PN1.6MPa）、法兰标准（GB/HG/ANSI）

   - 是否需要远离现场（决定是否选带毛细管型）

5. 验证参数匹配：

   - 膜片材质耐腐蚀性：如强酸介质选哈氏合金C/PTFE

   - 温度范围：介质温度≤变送器允许的介质温度

   - 量程计算：根据ρgh确认测量量程是否在变送器范围内

 七、安装与维护要点

 1. 安装注意事项

- 法兰密封：安装时需更换匹配的密封垫片（如PTFE垫片用于腐蚀介质），避免介质泄漏

- 膜片方向：顶装型膜片朝下、底装型朝上，确保与介质充分接触

- 远离干扰：避免安装在搅拌器出口、液位剧烈波动区域，必要时加装缓冲管

- 毛细管安装：带毛细管型需避免毛细管弯折、受压，弯曲半径≥50mm，且保持与膜片同一水平高度（减少误差）

 2. 日常维护

- 定期清洁：膜片表面若有结晶、沉淀，需用兼容介质擦拭（避免划伤膜片）

- 检查密封：定期检查法兰密封处是否泄漏，尤其是腐蚀介质场景

- 校准：每年校准1次（用标准压力源校准，调整零点与量程）

- 填充液补充：若发现测量误差增大，可能是填充液泄漏，需联系厂家补充或更换

 3. 常见故障与排除

| 故障现象       | 可能原因                                                                 | 排除方法                                                                 |

|----------------|--------------------------------------------------------------------------|--------------------------------------------------------------------------|

| 输出信号无变化 | 电源故障、接线松动、膜片堵塞/结晶、填充液泄漏                             | 检查电源与接线、清洁膜片、联系厂家补充填充液                             |

| 测量误差大     | 介质密度变化、安装位置不当（如靠近搅拌器）、零点漂移、温度补偿失效         | 重新确认介质密度、调整安装位置、校准零点与量程、检查温度补偿模块         |

| 信号波动大     | 液位剧烈波动、毛细管受压/弯折、环境振动干扰                               | 加装缓冲器、调整毛细管安装方式、加固变送器支架                           |

 八、与双法兰液位变送器的区别（选型对比）

| 对比项         | 单法兰液位变送器                                                         | 双法兰液位变送器                                                         |

|----------------|--------------------------------------------------------------------------|--------------------------------------------------------------------------|

| 结构核心       | 1个法兰膜片，测量单点压力                                               | 2个法兰膜片（分别测量液位侧与气相侧压力），计算压差                      |

| 适用容器       | 开口容器、气相压力稳定的密闭容器                                         | 气相压力波动大的密闭容器、负压容器                                       |

| 测量原理       | 静压力测量（P=ρgh+P₀）                                                   | 压差测量（ΔP=ρgh），自动抵消气相压力影响                                 |

| 安装复杂度     | 简单（单点安装）                                                         | 复杂（两点安装，需匹配两个法兰接口）                                     |

| 成本           | 较低                                                                     | 较高                                                                     |

| 核心优势       | 结构简单、维护方便、不易堵塞                                             | 不受气相压力波动影响，测量精度更高（密闭容器首选）                       |

 九、总结

单法兰液位变送器的核心价值在于“隔离测量”，通过法兰膜片与填充液的组合，解决了特殊介质（腐蚀、粘稠、结晶）和复杂工况下的液位测量难题。选型时需重点匹配介质特性（腐蚀性、粘度、温度）、工况参数（压力、防爆要求）和安装条件，安装后做好定期清洁与校准，可确保长期稳定运行。

其广泛应用于化工、石油、食品等行业，是工业过程控制中不可或缺的液位测量仪表，尤其在常规差压变送器无法胜任的场景中，具有不可替代的优势。
