侧装磁翻板液位计是一种常用的液位测量仪表，以下是其详细介绍：

定义与功能

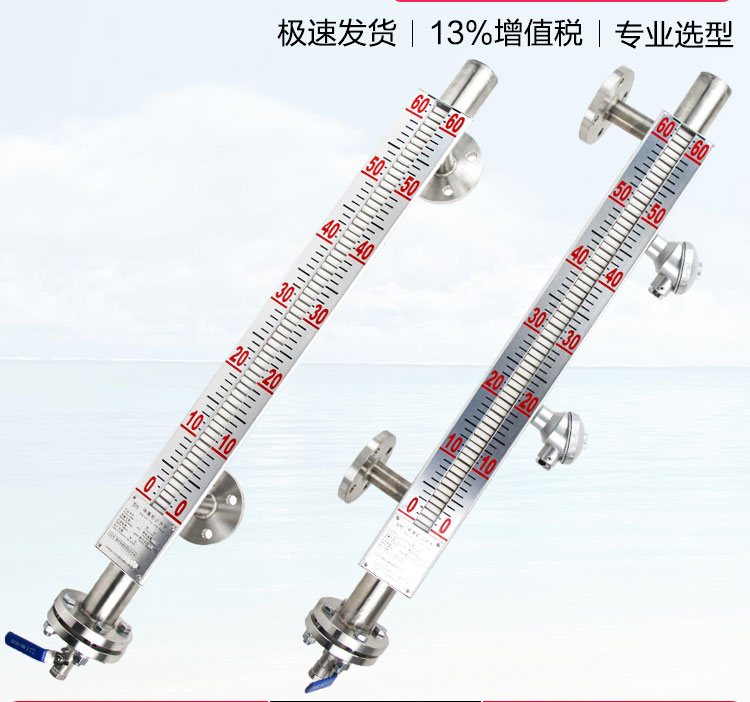

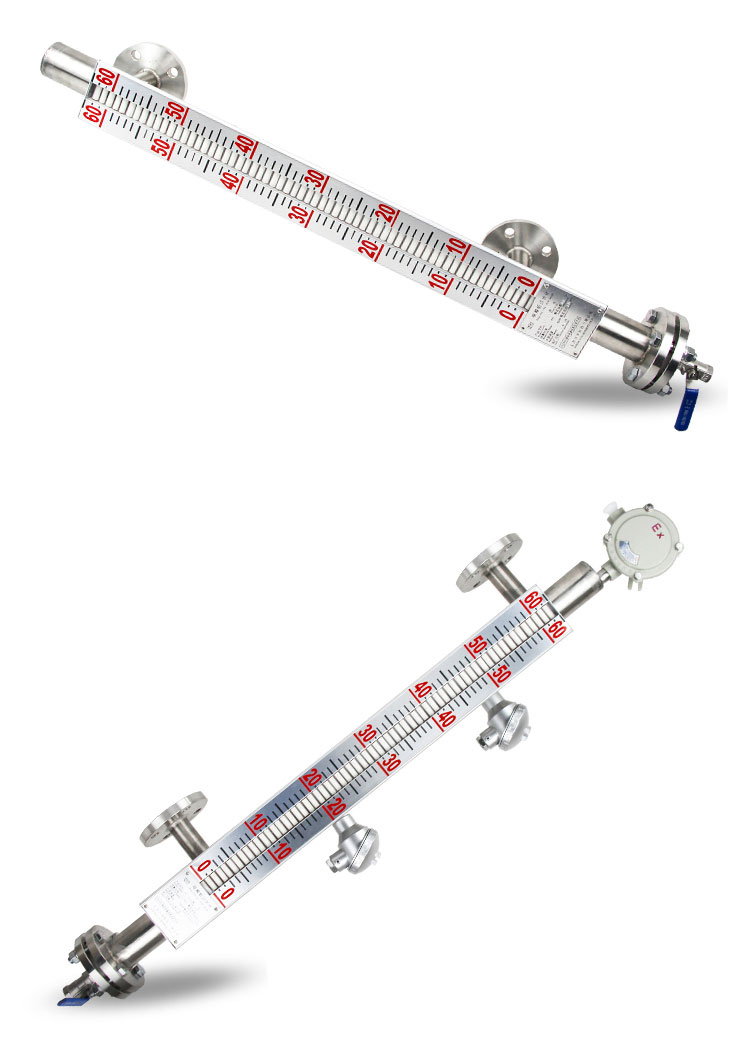

侧装磁翻板液位计是一种用于测量和显示常压或低压容器内液体液位高度的就地显示仪表，主要安装在容器侧面，具有直观、可靠、无需电源等优点。

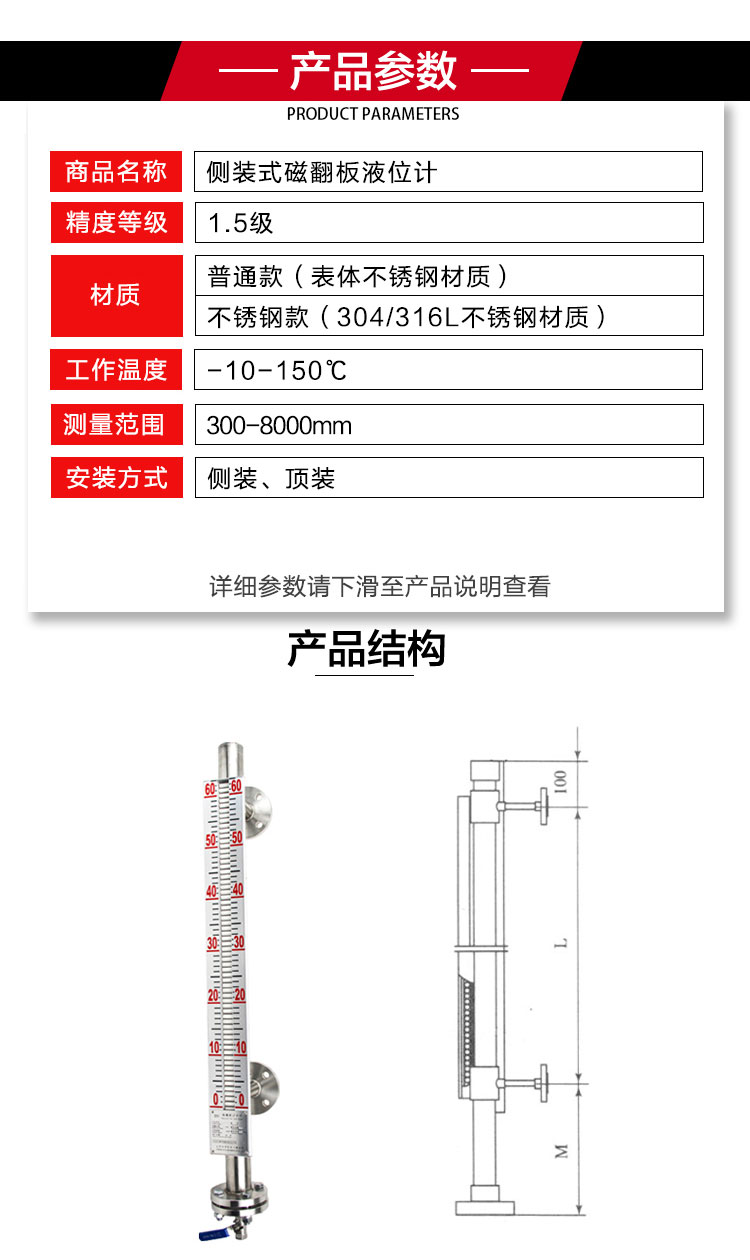

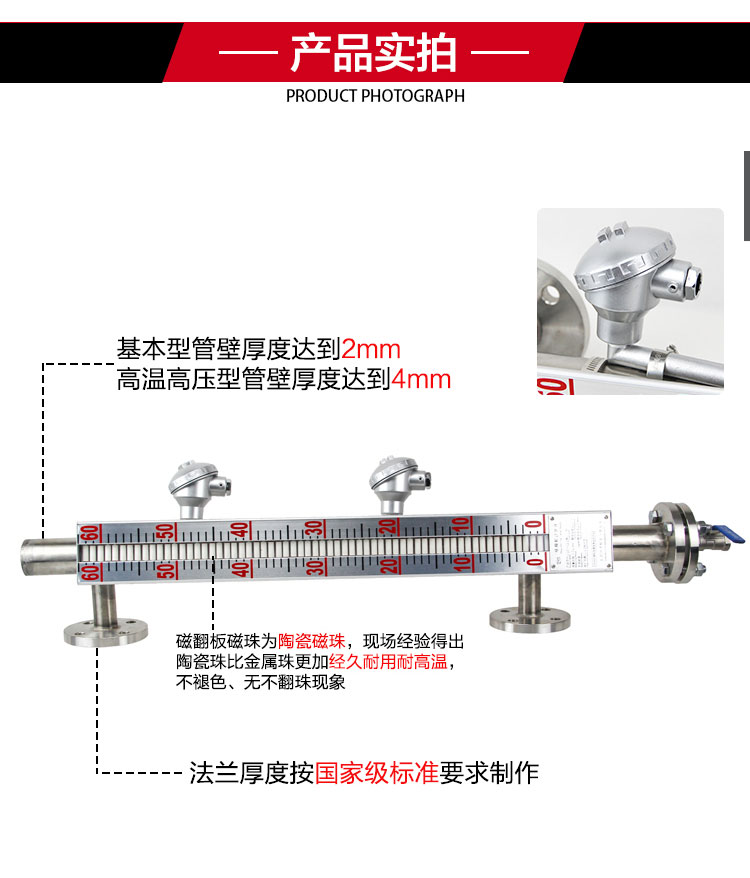

基本结构

连通器式主体管：是液位计的核心部分，通过法兰或螺纹与待测容器侧面连接，其内部腔室与容器内部相通，使容器内液面与主体管内液面高度一致。

磁性浮子：内部封装有永久磁铁的密封浮子，套在主体管内部或沿其外侧导杆上下浮动。浮子密度介于被测液体和上部介质密度之间，能随液面升降。

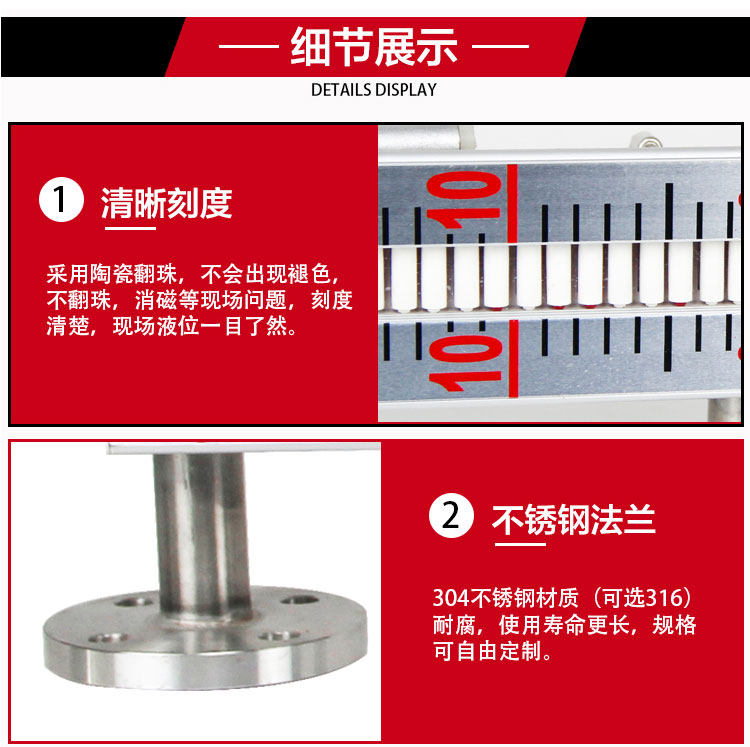

磁翻片指示器：安装于主体管外部正前方，由一系列双色小圆柱形翻片组成，每个翻片装有小转轴和磁性元件。

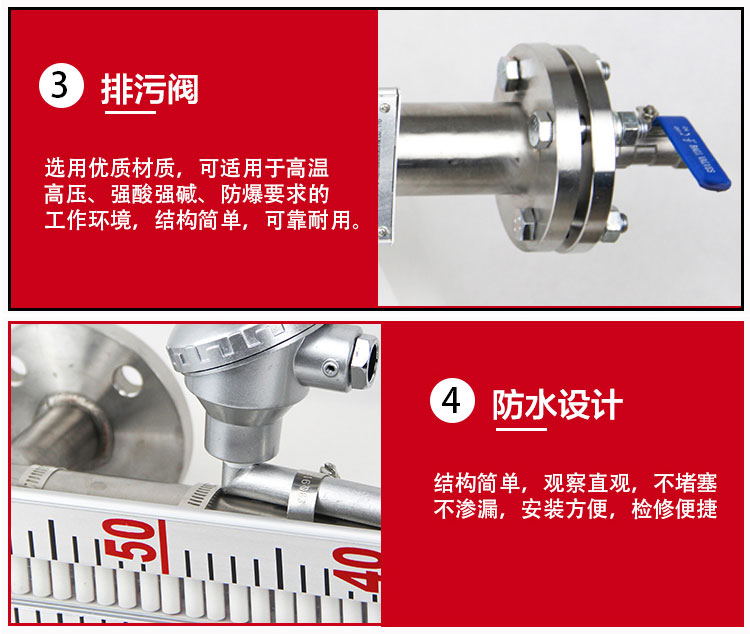

排污阀：位于主体管底部，用于排空介质进行维护或清洗。

法兰或螺纹连接件：用于将主体管安装在容器侧壁上。

工作原理

根据连通器原理，容器内液位变化时，主体管内液位同步变化。磁性浮子随液位升降，其内部磁铁的磁场穿透主体管壁，作用于外部磁翻片。磁翻片内的磁钢受浮子磁场作用力发生翻转，液位以下的翻片红色面朝向观察者，液位以上的翻片白色面朝向观察者，形成红白分界线，指示液位高度。

特点

直观可视：红白分界线清晰，液位指示一目了然，无需辅助工具。

无需电源：依靠浮子浮力和磁力耦合工作，安全性高，适合无电源或防爆场所。

安装简便：侧面安装，位置灵活，适用于大多数立式容器。

结构坚固：主要部件多为金属结构，耐压、耐温性能好，维护量低。

可靠性高：测量显示不受介质密度、电导率、压力波动等因素显著影响。

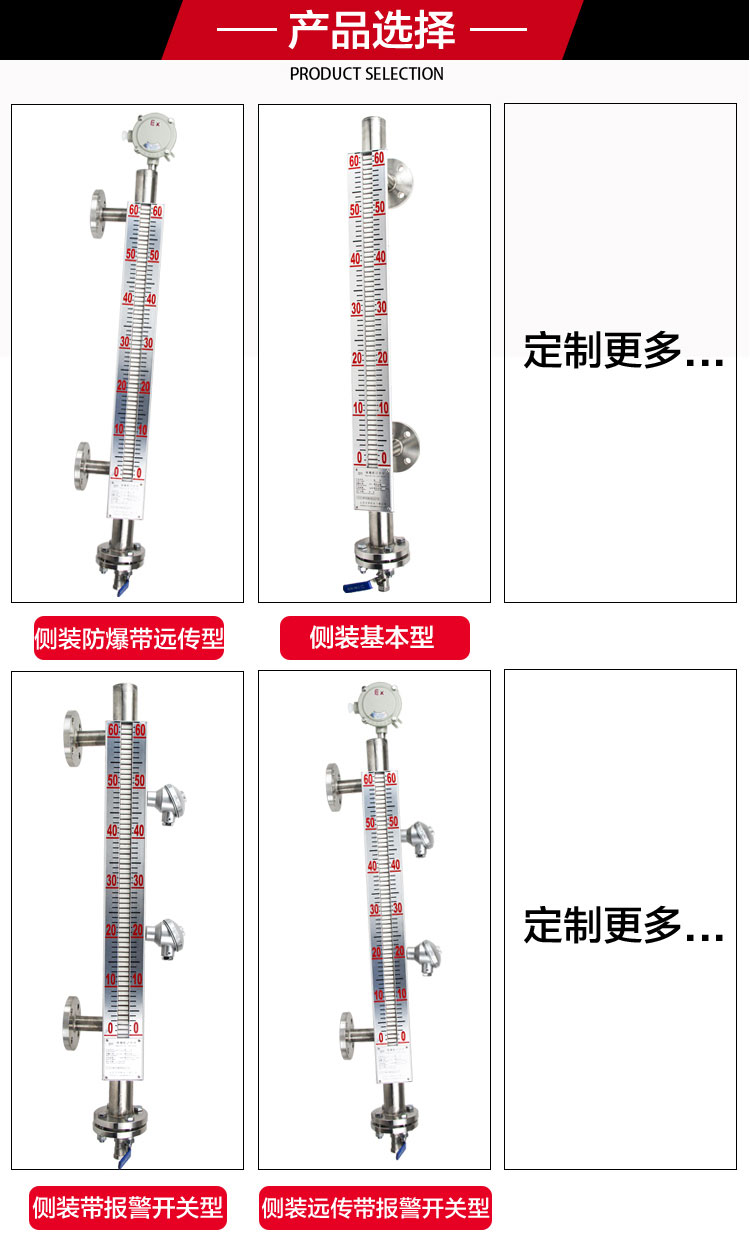

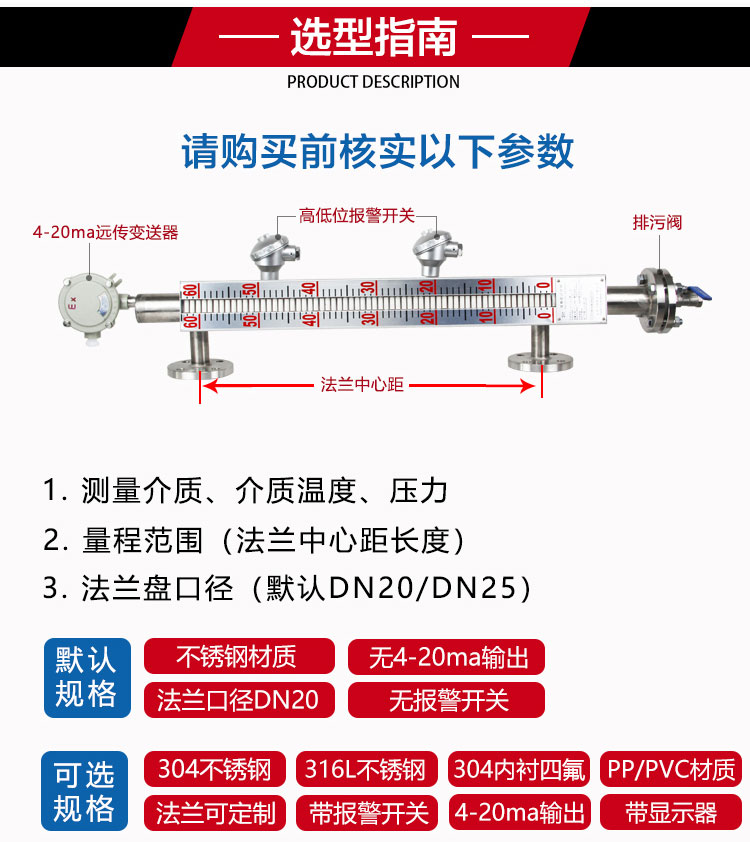

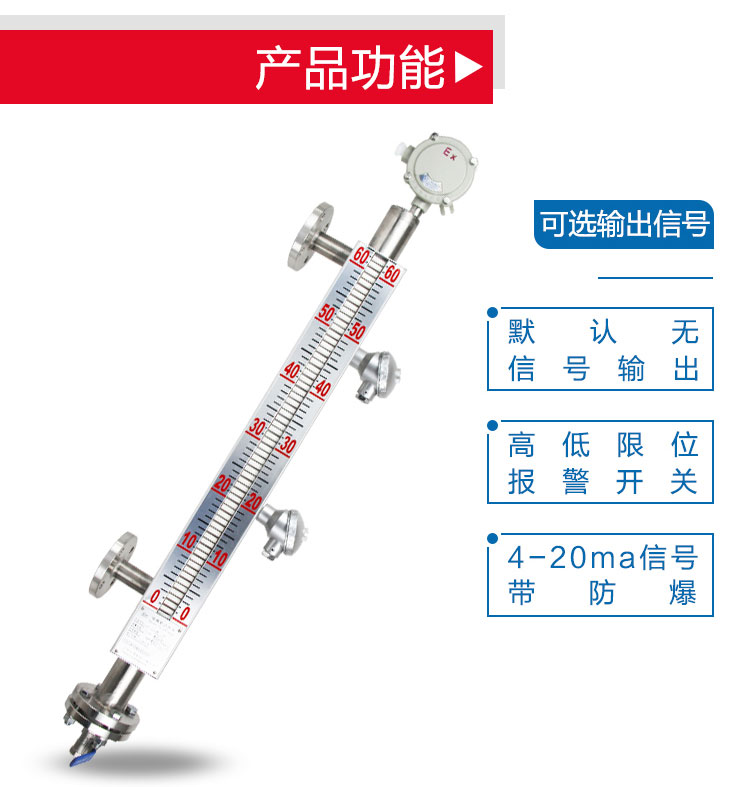

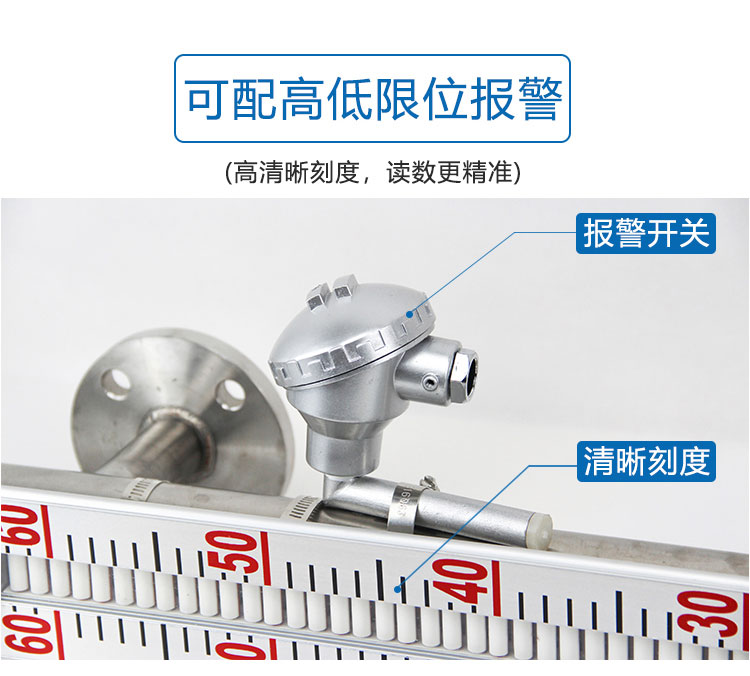

功能可选：可附加磁性开关或远传变送器，实现远传监控和报警功能。

主要技术参数

测量范围：一般为 0-300mm 至 0-6000mm，部分可达到 0-15000mm。

测量精度：通常为 ±10mm。

介质密度：适用介质密度一般≥0.5g/cm³，特殊型号可低至≥0.4g/cm³。

工作压力：常见为 1.0MPa、1.6MPa、2.5MPa、4.0MPa 等，部分可承受 - 0.1MPa 至 6.3MPa。

工作温度：根据型号不同，可在 - 80℃至 450℃范围内工作。

介质粘度：一般≤0.4Pa.S，对粘度大或低温易结晶介质可选用加热夹套。

应用场景

广泛应用于石油、化工行业的各类储罐液位指示，电力行业的锅炉汽包水位、除氧器水箱水位监控，水处理、污水处理厂的水池、水箱，以及食品、制药行业的储罐、反应釜液位监控等。

安装与使用注意事项

安装：安装时，法兰中心线垂直度∠4‰，测量范围大于 3 米时，需增加中间加固法兰。主体管与容器连接的上下分液管间应各装一只截止阀门，便于维护。

介质要求：介质密度需稳定，不能过于粘稠，不含强磁性杂质，且无高速流动或强烈紊流。主体管材质需与被测介质兼容，且管道外壁需保持清洁。

环境因素：在低温或高温环境下，需注意伴热或保温；强振动环境可能影响液位计的稳定性和使用寿命。
