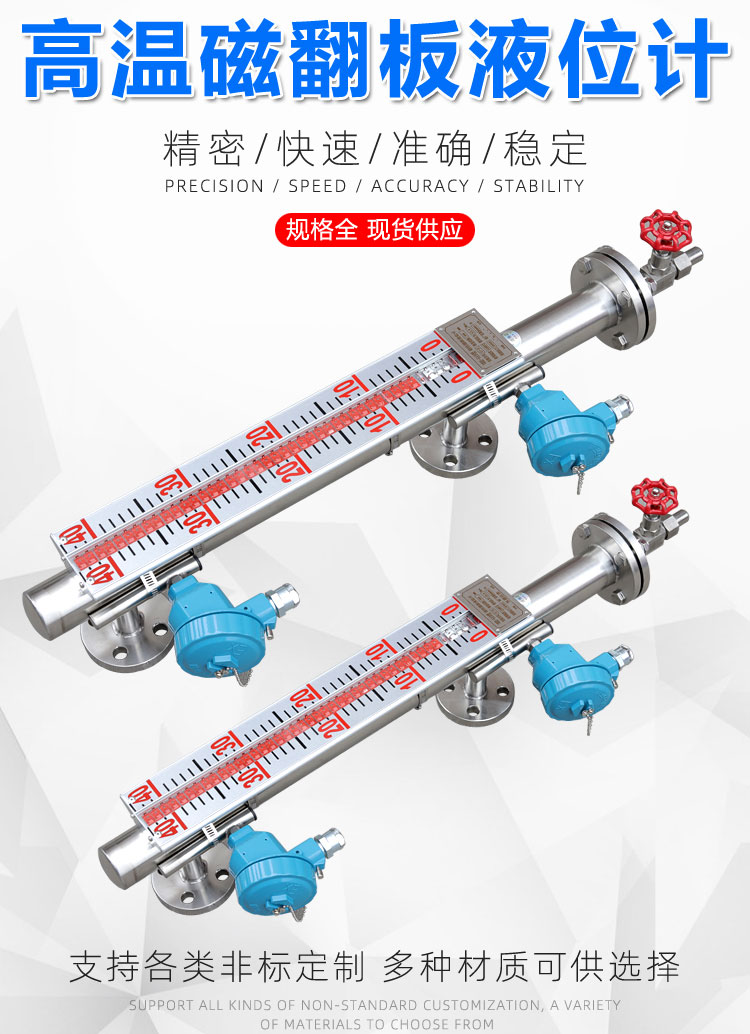

一、 核心概念：什么是远传磁翻板液位计？

您可以把它理解成两个部分的组合：

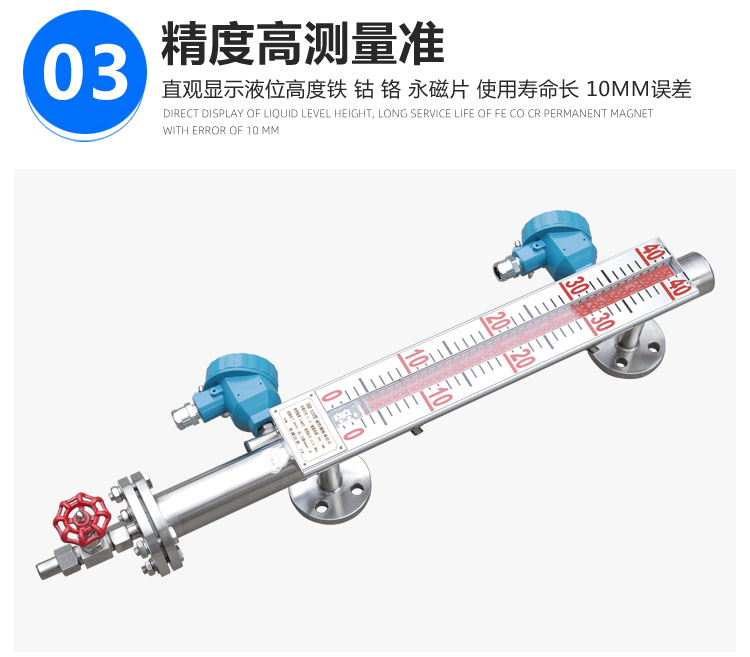

1.  磁翻板液位计（就地指示部分）：这是基础。它通过一个连通器原理，使主体管内的磁性浮子随液位升降。浮子的磁性会吸引外部翻板上的磁柱翻转。翻板一面是醒目的颜色（如红色/橘色），另一面是另一种颜色（如白色）。液位之下，显示醒目的颜色；液位之上，显示另一种颜色。从而在设备现场可以非常直观地看到液位高度。

2.  远传变送器（信号远传部分）：这是在磁翻板主体管外附加的一个装置。它内部有一系列、等间距排列的干簧管或磁阻开关等传感元件。当磁性浮子随液位移动经过这些元件时，会触发它们通断，从而将浮子的位置（即液位高度）转换成一个标准的电阻信号或电流信号。

简单来说：它 = 磁翻板液位计的“眼睛” + 变送器的“嘴巴”。

---

 二、 工作原理详解

1.  液位变化：被测容器内的液位变化，通过连通管传递到液位计的主体管内。

2.  浮子跟踪：主体管内的磁性浮子随液位同步升降。

3.  翻板翻转（就地显示）：浮子的磁场吸引外部翻板腔内的磁柱，使其发生180度翻转。液位以下的翻板显示醒目色，液位以上的显示背景色，形成清晰的分界面，这个分界面就是当前的液位。

4.  信号转换（远传）：安装在翻板腔内的远传变送器，其内部的传感器（如干簧管）被浮子的磁场依次激活。变送器电路会检测这些传感器的状态，并将其线性地转换成标准的4-20mA DC 电流信号（最常见）或其他协议信号（如HART）。

5.  信号传输：这个4-20mA信号通过电缆，可以远距离传输到中央控制室（DCS/PLC），进行显示、记录、报警或自动控制。

---

 三、 主要特点

 优点：

1.  双重功能，直观可靠：既有清晰醒目的就地显示，又有电信号远传。即使远传系统故障，现场依然可以读数，安全可靠。

2.  测量范围广：可从几百毫米到几十米。

3.  适用介质广泛：可测量水、油、酸、碱、有机溶剂及高温、高压、易燃、易爆、有毒等各类介质。通过选用不同的主体管和浮子材质（如304/316L不锈钢、PVC、PTFE衬里等）来适应。

4.  显示清晰醒目：翻板显示，可视距离远，适合在光线不佳或需要远距离观察的场合使用。

5.  防爆性能好：本体通常无需供电，远传部分可设计成本安型或隔爆型，适用于危险区域。

6.  维护方便：结构相对简单，故障率较低。

 缺点：

1.  有可动部件：浮子可能被卡住，尤其是在介质易结晶、有杂质或粘稠时。

2.  安装要求高：必须垂直安装，且需要预留足够的安装空间。

3.  存在盲区：受结构和浮子长度限制，测量存在一定的盲区（上、下死区）。

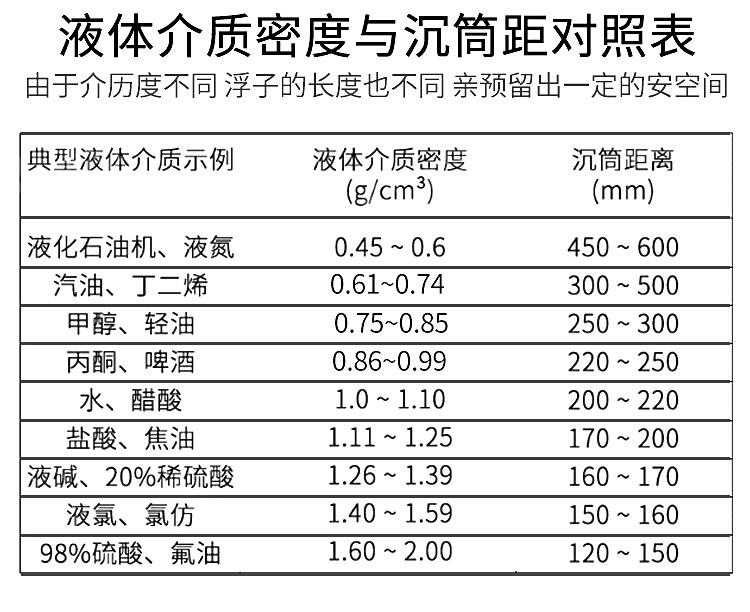

4.  受介质密度影响：浮子的设计基于介质密度，如果介质密度发生较大变化，会影响测量精度。

---

 四、 典型应用场合

远传磁翻板液位计几乎遍布所有流程工业，例如：

   石油化工：各类储罐、反应釜、分馏塔的液位测量。

   电力行业：锅炉汽包水位、除氧器水箱水位测量（通常为高压型）。

   制药行业：生物反应器、配料罐的液位监控。

   水处理：清水箱、药液罐的液位控制。

   食品饮料：储罐、发酵罐的液位测量。

---

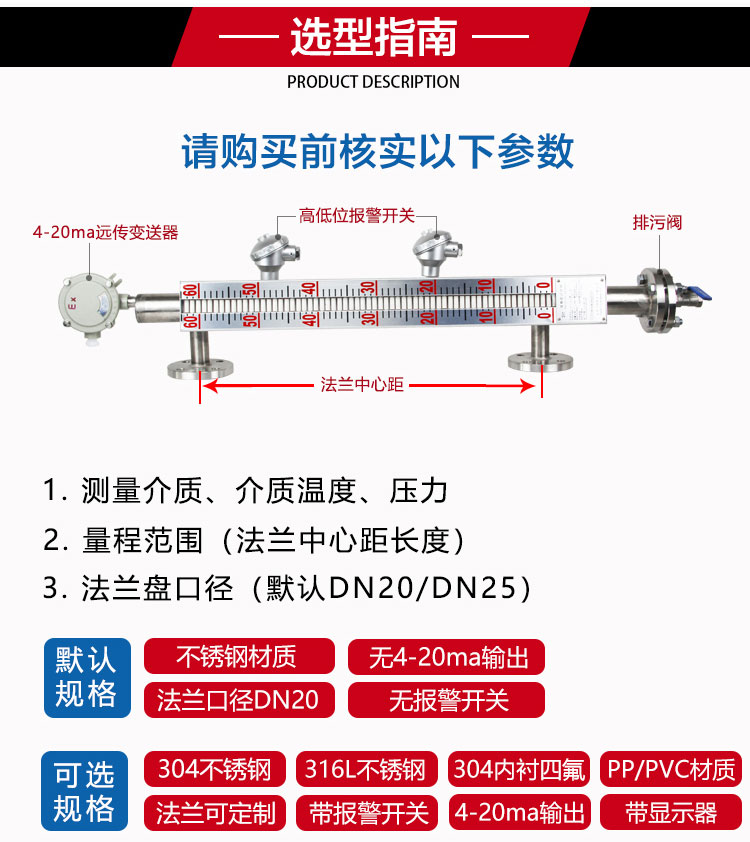

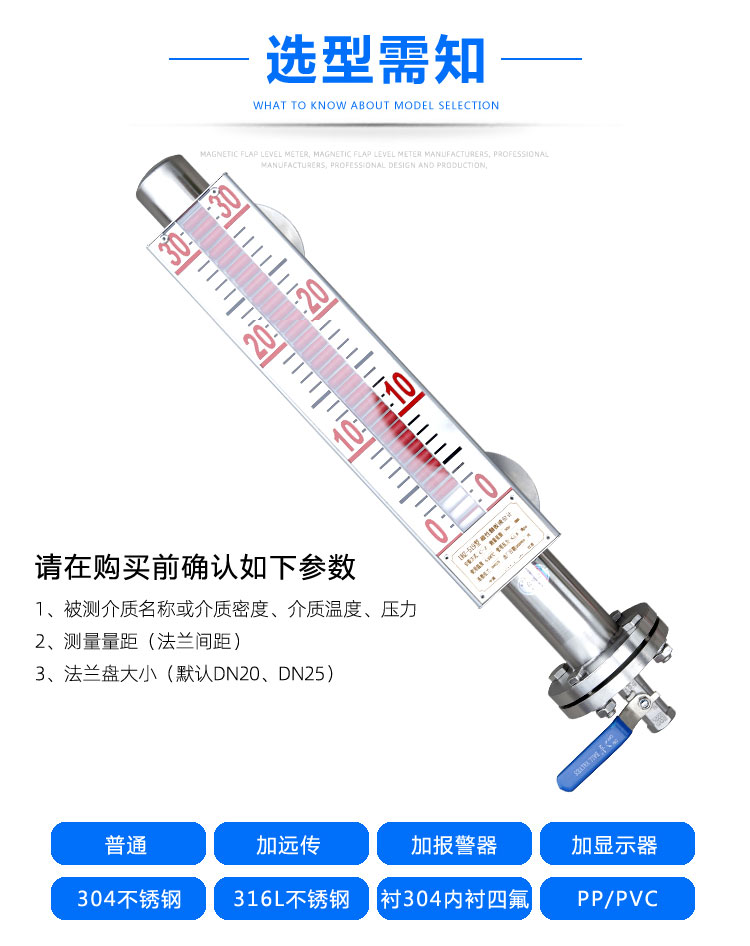

 五、 选型要点

在选择远传磁翻板液位计时，需要明确以下参数：

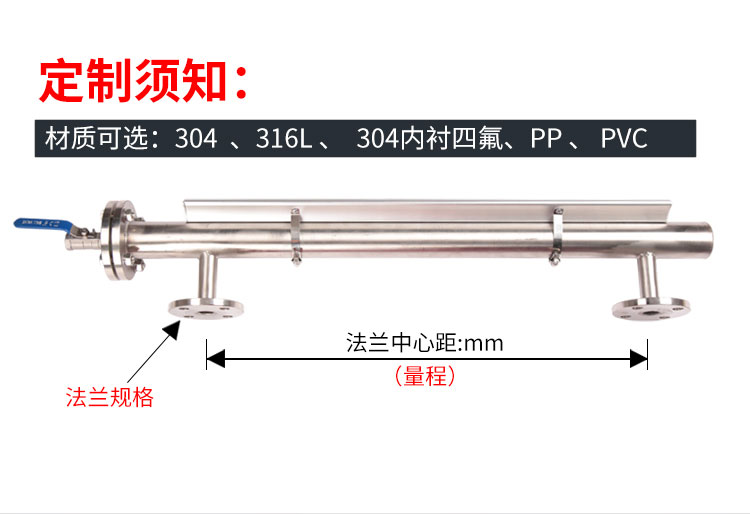

1.  测量范围：您需要测量多高的液位？（决定了主体管长度）

2.  介质性质：介质名称、密度、温度、压力、腐蚀性、粘度、是否易结晶或含杂质。

3.  过程连接：如何与设备连接？（法兰标准、规格、密封面形式）

4.  材质要求：根据介质腐蚀性选择主体管、浮子和法兰的材质（如304SS, 316L, PP, PTFE衬里等）。

5.  压力等级：容器的工作压力和设计压力。

6.  防爆要求：安装区域是否为危险区？需要何种防爆认证（如Ex d IIC T6 Gb）？

7.  远传信号：通常为4-20mA，是否需要HART协议？供电电压（通常24VDC）？

8.  精度等级：远传部分的精度要求（如±10mm）。

9.  附件：是否需要干簧管液位开关（用于高低报警）、排污阀、保温夹套等。

---

 总结

远传磁翻板液位计是一种集成了直观机械显示和现代电信号传输的经典液位仪表。它的可靠性、直观性和适用性使其在复杂的工业环境中占据了不可替代的地位。在选择时，充分了解工艺条件和介质特性是确保其长期稳定运行的关键。
