磁翻板液位计（也称为磁浮子液位计、磁翻柱液位计）是一种非常常见且可靠的现场液位测量仪表。它以其结构简单、显示直观、维护方便等特点，被广泛应用于各种工业领域。

---

 一、工作原理

磁翻板液位计的工作原理基于连通器原理和磁性耦合。

1.  主体结构：其主要构成部分是一个容纳浮子的主管道，该管道通过法兰或螺纹与被测容器相连，形成一个连通器。因此，主管道内的液位与容器内的液位是等高的。

2.  核心部件 - 磁性浮子：主管道内有一个带有永久磁铁的浮子。浮子的密度设计为介于被测介质的密度之间，使其能够始终漂浮在液面上，并随液位升降而上下移动。

3.  显示部分 - 翻板：在主管道旁，紧贴着一组由红白（或其它颜色）两色组成的小翻板（或称翻片），每个翻板都有一个枢轴，并且内部嵌有很小的磁钢。

4.  磁性耦合作用：

       当液位上升或下降时，磁性浮子随之移动。

       当浮子经过一组翻板时，其强大的磁场会克服翻板内部磁钢的阻力，使翻板发生180度翻转。

       红色的一面通常表示有液部分（因为介质是红色的），白色的一面表示无液部分（气相）。

       因此，液位到达哪里，哪里的翻板就会从白色翻转为红色。从远处看，红色与白色的交界处就是当前的液位高度。

---

 二、主要特点

 优点：

1.  显示直观：液位高度一目了然，非常适合现场观察。

2.  无需电源：基本型磁翻板液位计是纯机械结构，不需要外部供电即可显示，安全性高，尤其适用于易燃易爆场合。

3.  结构坚固，维护量小：没有复杂的电子元件，耐高温、高压、腐蚀（可根据介质选择不同材质，如304/316不锈钢、PVC、PP等）。

4.  密封性好：被测介质被完全密封在主管道内，不会向外泄漏，对于有毒、有害、易燃易爆介质特别安全。

5.  功能扩展性强：可以方便地附加多种变送器和开关，实现远传和控制功能。

 缺点：

1.  存在盲区：由于浮子有一定长度，在液位计的顶部和底部会存在一段无法测量的区域（盲区）。

2.  对介质纯净度有要求：如果介质粘稠或含有磁性杂质，可能会卡住浮子，导致测量不准或失效。

3.  受密度影响：浮子的设计是基于介质密度的，如果介质密度发生较大变化，会影响浮子的浮力，导致测量误差。

4.  不适合极低沸点或易结晶介质：此类介质可能在主管道内汽化或结晶，影响浮子正常运动。

5.  需要现场读数：基本型无法实现远程监控，必须依赖人工巡检。

---

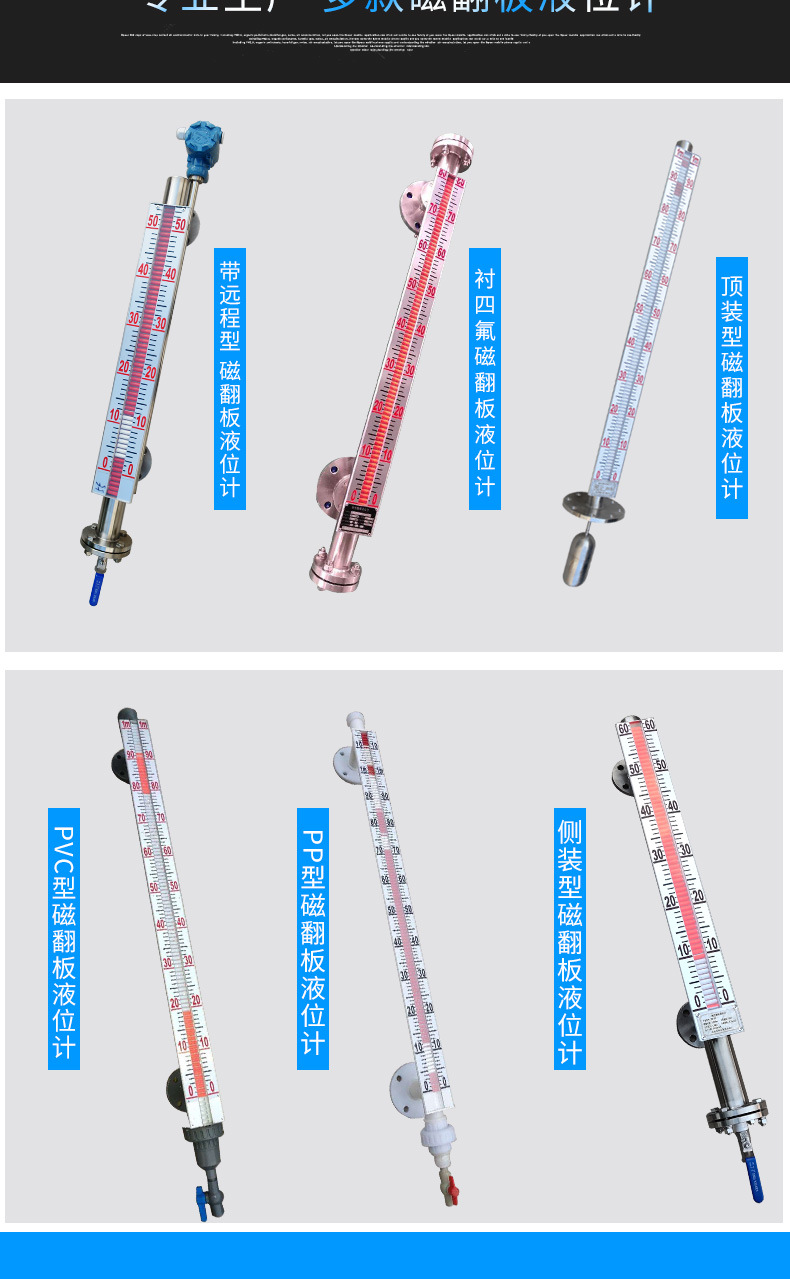

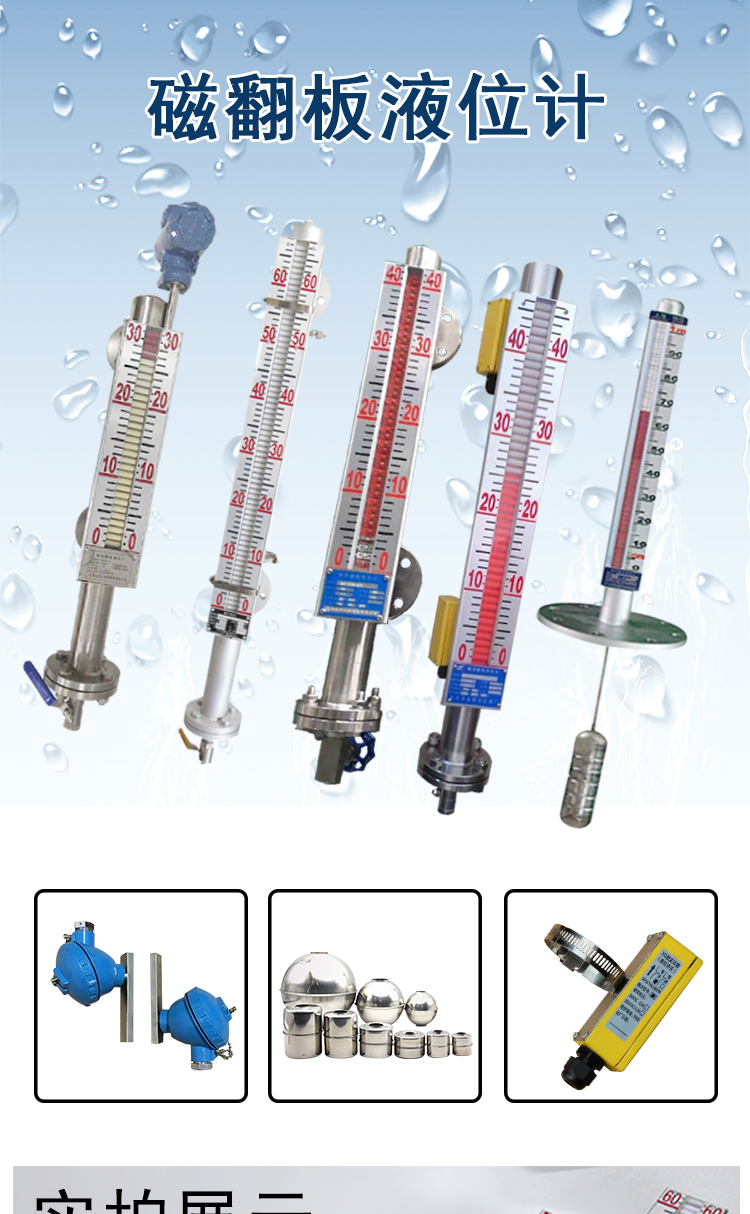

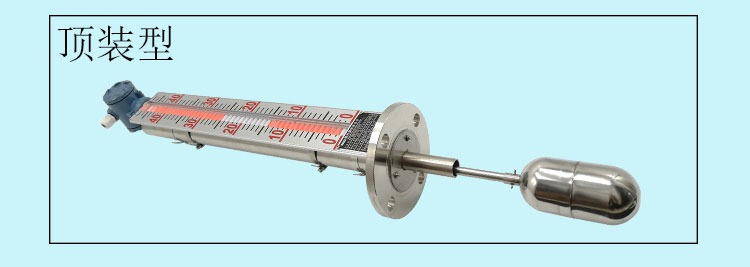

 三、主要类型和附加功能

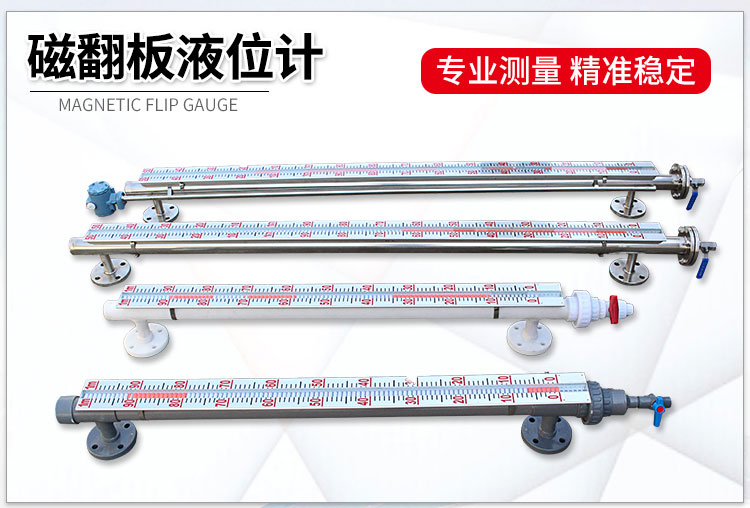

1.  基本型：仅具备就地显示功能。

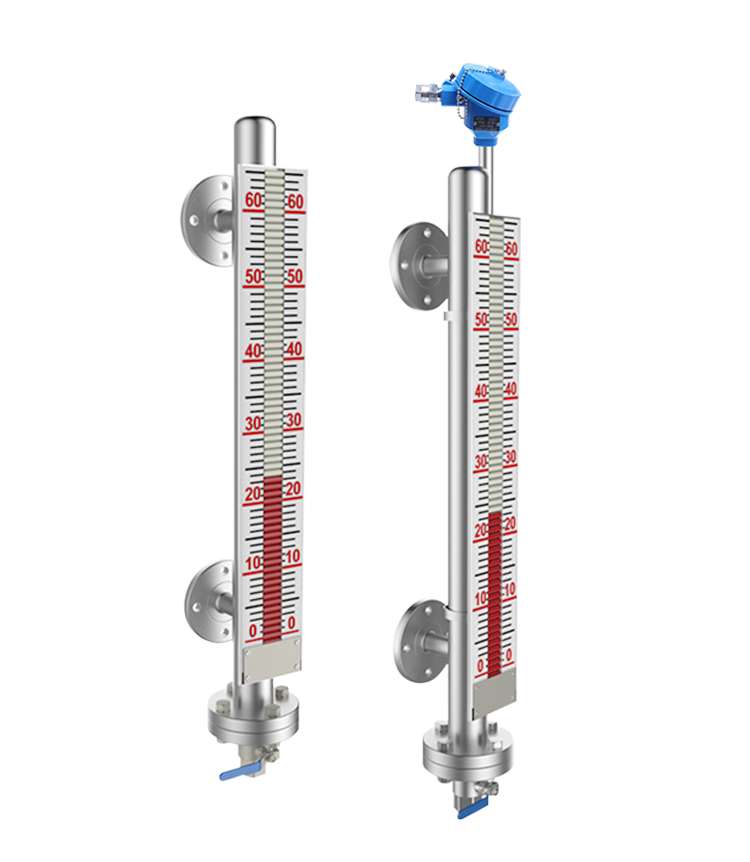

2.  带远传变送器型：

       在磁翻板的主管道上安装一个磁致伸缩液位变送器或干簧管电阻链变送器。

       变送器内部的磁敏元件会检测浮子的位置，并将其转换成标准的4-20mA电流信号或数字信号（如HART协议）。

       这样就可以将液位信号远传到中控室（DCS/PLC系统）进行监控和记录。

3.  带开关型：

       在特定高度安装一个或多个磁簧开关。

       当浮子随液位到达该位置时，会触发磁簧开关动作，输出一个开关信号。

       常用于高低液位报警、连锁泵的启停等。

4.  保温/伴热型：

       对于在低温下易凝固的介质（如沥青、重油），液位计主管道外部可以增加夹套，通入蒸汽或导热油进行保温，防止介质凝固。

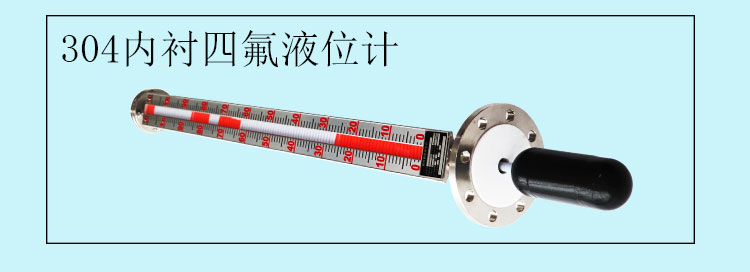

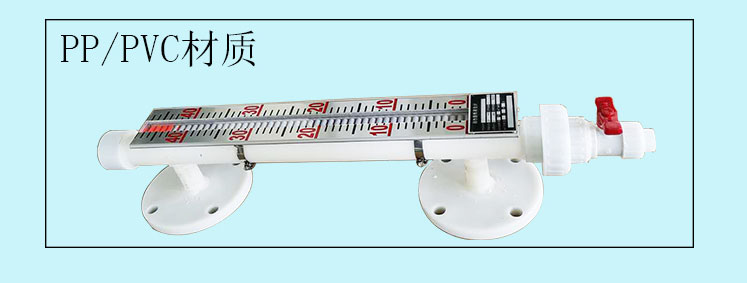

5.  防腐型：

       针对强腐蚀性介质（如盐酸、硫酸），可采用塑料（PP、PVC）材质或内衬F46（聚全氟乙丙烯）的液位计。

---

 四、典型应用领域

由于其可靠性和适应性，磁翻板液位计被广泛应用于：

   石油化工：储罐、反应釜、分馏塔的液位测量。

   电力行业：锅炉汽包水位、除氧器水位测量（这是非常关键的应用）。

   水处理：清水箱、污水池的液位显示。

   制药与食品：要求无泄漏、易清洁的场合。

   冶金、造纸等工业过程。

---

 五、选型要点

在选择磁翻板液位计时，需要考虑以下参数：

   测量范围：需要测量的液位高度是多少？

   介质特性：介质名称、密度、温度、压力、腐蚀性、粘度。

   过程连接：法兰的标准、规格、压力等级。

   材质要求：主管道、浮子、法兰的材质（根据介质的腐蚀性和工作压力温度选择）。

   是否需要远传或开关：根据控制系统的需求决定。

   环境条件：环境温度、防爆等级等。

 总结

磁翻板液位计是一种经典、可靠且经济的液位测量解决方案。它完美地结合了机械的稳定性和磁性耦合的巧妙性，在提供直观现场指示的同时，还能通过扩展实现现代化控制。只要介质的工况在其设计范围内，它就是一种非常值得推荐的选择。
