一、冷却水流量计的主要作用

1.  过程监控与优化： 实时监测冷却水流量，确保换热器、冷凝器、反应釜等设备得到足够的冷却，保证工艺稳定和效率。

2.  能源管理： 流量数据是计算系统能耗（如水泵功耗）和能效的关键参数，有助于发现节能潜力。

3.  故障诊断： 流量异常（如过低）可以预警管道堵塞、泵故障、过滤器堵塞或系统泄漏等问题。

4.  结算依据： 在中央空调分户计量或不同车间/部门之间的成本分摊时，作为准确的结算数据。

5.  自动控制： 为变频水泵或调节阀提供反馈信号，实现流量的自动控制，按需供给，节约能源。

 二、常见的冷却水流量计类型及优缺点

冷却水通常比较脏，含有杂质、水垢、微生物，且温度和环境多变，因此选择合适的流量计至关重要。

| 类型 | 测量原理 | 优点 | 缺点 | 适用场景 |

| :--- | :--- | :--- | :--- | :--- |

| 电磁流量计 | 法拉第电磁感应定律，测量导电液体的流速。 | - 无活动部件，压损小<br>- 精度高，可靠性好<br>- 耐腐蚀，适用于脏污介质<br>- 不受温度、压力、密度影响 | - 只能测量导电液体（水通常导电）<br>- 需要一定长度的前后直管段<br>- 价格相对较高 | 最常用的选择。适用于大多数工业冷却水和空调冷冻水系统，特别是水质较差、管径较大的场合。 |

| 超声波流量计 | 通过检测超声波在流体中顺流和逆流传播的时间差来计算流速。 | - 外夹式：无需管道开孔，不停产安装，无压损<br>- 适用于各种管径<br>- 无活动部件，维护量小 | - 对被测介质的气泡、固体颗粒敏感<br>- 测量精度受管道状况、安装影响大<br>- 需要准确的管道参数 | 外夹式常用于临时检测、校验或无法停产的改造项目。<br>插入式/管段式可用于长期监测，精度更高。 |

| 涡街流量计 | 在流体中放置一个阻流体（漩涡发生体），其后产生交替排列的漩涡，通过测量漩涡频率来计算流量。 | - 结构简单牢固，精度较高<br>- 适用范围广（液、气、蒸汽）<br>- 无活动部件 | - 对振动敏感，需避开振源<br>- 要求流体充满管道，且是单相流<br>- 低流速时测量不准<br>- 易被纤维状杂质缠绕 | 适用于比较洁净的冷却水，且安装环境振动较小的场合。 |

| 涡轮流量计 | 流体流动推动涡轮旋转，转速与流速成正比。 | - 精度高，重复性好<br>- 响应速度快<br>- 价格相对便宜 | - 轴承易磨损，寿命受介质清洁度影响大<br>- 对水质要求高，怕杂质和纤维<br>- 有活动部件，维护量大 | 逐渐被电磁和超声波替代。仅适用于非常洁净、无腐蚀性的冷却水。 |

| 孔板流量计 | 利用流体通过节流件（孔板）时产生的压差来测量流量。 | - 结构简单，成本低，无需供电<br>- 应用历史悠久，标准成熟 | - 永久压力损失大，能耗高<br>- 安装要求高，需要很长的直管段<br>- 量程比小，精度较低<br>- 孔板易磨损和积垢 | 在老系统中仍有使用，新建项目一般不推荐用于冷却水测量，因为能耗和维护成本高。 |

 三、如何选择合适的冷却水流量计？

选择时需要综合考虑以下几个方面：

1.  介质特性：

       清洁度： 如果水质脏污、含有颗粒或纤维，电磁流量计是最佳选择。涡轮和涡街则不适用。

       导电性： 普通工业用水和自来水都导电，适合电磁流量计。高纯水（去离子水）不导电，则需考虑超声波或涡街。

2.  工艺条件：

       管径大小： 大管径（>DN300）优先考虑电磁或超声波，成本效益高。

       流量范围： 明确最小、正常和最大流量，确保所选流量计的量程比能满足要求。

       温度和压力： 确认流量计的耐温和耐压等级是否满足系统要求。

       压力损失： 电磁和超声波几乎无压损，有助于节能。

3.  安装要求：

       直管段： 大部分流量计都需要前后直管段来保证流态稳定（电磁通常前5D后3D，涡街要求更高）。检查现场空间是否足够。

       管道是否满管： 必须保证满管测量，否则读数不准。

       安装方式： 水平安装还是垂直安装？流向是自上而下还是自下而上？需遵循厂家建议。

4.  输出与功能需求：

       信号输出： 需要4-20mA模拟信号、脉冲信号还是通讯协议（如HART、Profibus-PA）？

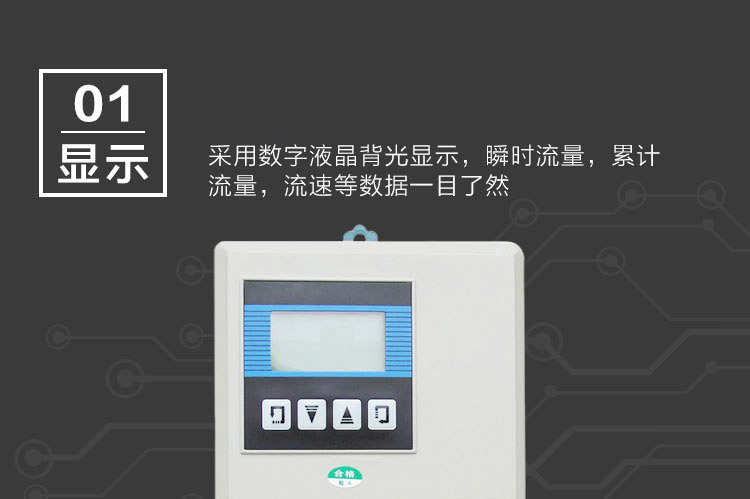

       显示与集成： 是否需要本地显示？是否需要数据记录和远传功能？

5.  成本考虑：

       初始成本： 包括流量计本身、安装附件和安装人工费。

       长期成本： 包括维护、校准和因压力损失导致的能耗成本。

 四、总结与建议

   首选推荐： 对于绝大多数工业冷却水和中央空调冷冻水系统，电磁流量计因其可靠性高、耐脏污、无压损和精度稳定，是最普遍和最可靠的选择。

   经济/临时方案： 对于预算有限、或需要临时检测、或无法停产的改造项目，外夹式超声波流量计是一个非常好的工具。

   避免选用： 涡轮流量计和孔板流量计在冷却水应用中因易堵塞、磨损和能耗高，已不推荐作为首选。
