热式气体质量流量计。

这是一种广泛应用于工业过程控制中的流量测量仪表，以其独特的原理和优势，在许多场景下成为首选。

 核心原理

热式气体质量流量计的测量原理基于金斯定律。简单来说，它通过测量气体流经传感器时带走的热量来直接计算出气体的质量流量，而不是体积流量。

其核心结构通常包含两个关键元件：

1.  一个加热器：作为热源。

2.  两个温度传感器：一个测量气体的当前温度，另一个监测被加热元件的温度。

主流的实现方法有两种：

 1. 恒功率法

- 对加热器施加一个恒定的功率。

- 当没有气体流动时，两个温度传感器之间的温差是固定的。

- 当气体开始流动时，会带走加热元件的热量，导致其温度下降。流过的气体越多，带走的热量就越多，温差就越小。

- 仪表通过测量这个温差的变化，来计算出气体的质量流量。

- 特点：在小流量段非常灵敏，测量精度高。

 2. 恒温差法

- 通过一个反馈电路，动态调节加热器的功率，使得加热元件和气体之间的温差始终保持恒定。

- 当气体流速增加时，需要更大的加热功率来维持这个恒定的温差。

- 仪表通过测量所消耗的加热功率，来直接计算出气体的质量流量。

- 特点：量程比宽，响应快，是目前更主流的技术。

---

 主要特点与优势

1.  直接测量质量流量：

    - 这是它最大的优点。无需像体积流量计（如涡街、涡轮流量计）那样，额外测量气体的温度、压力并进行补偿换算。这对于贸易结算和精确的过程控制至关重要。

2.  宽量程比：

    - 通常可以达到 100:1 甚至更高。这意味着一台流量计既可以精确测量很小的流量，也能测量很大的流量，适用性非常广。

3.  低压损：

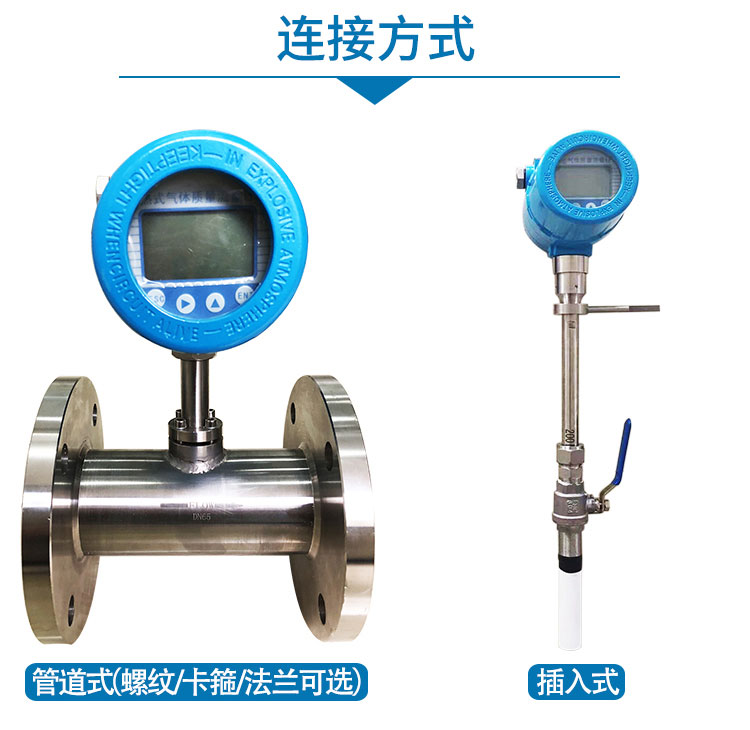

    - 传感器通常只是插入管道中的一根探杆，对流体阻碍极小，几乎不产生压力损失，节能效果好。

4.  无需温压补偿：

    - 因为直接测的是质量流量，所以省去了额外的温度、压力变送器和补偿计算系统，简化了系统结构，降低了成本。

5.  可测量极低流速：

    - 对于微小流量的测量，其灵敏度远高于许多其他类型的流量计。

6.  对特定气体测量精度高：

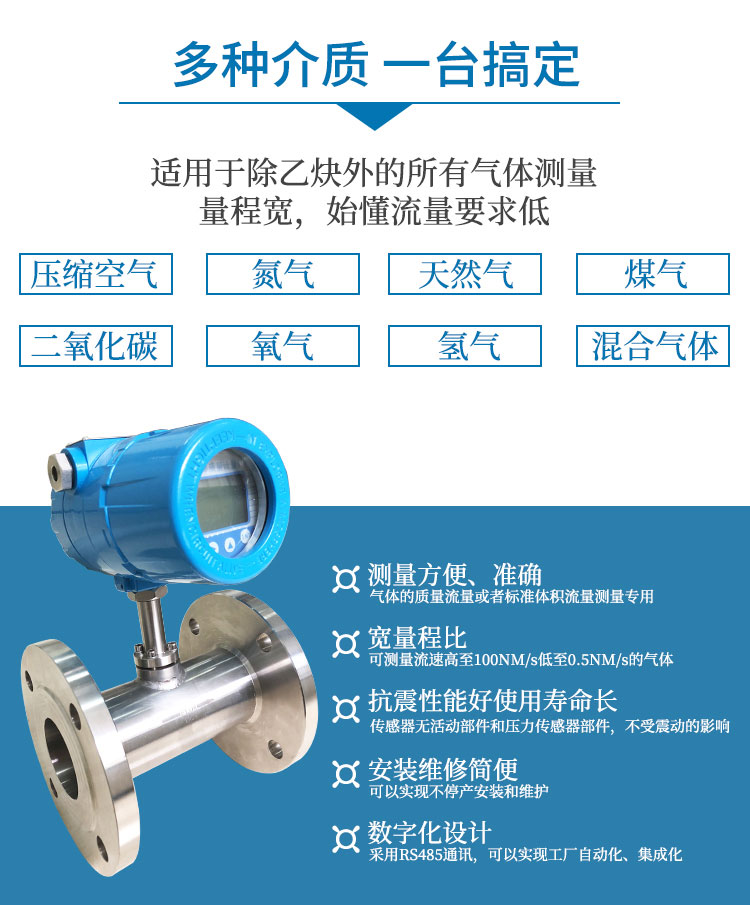

    - 出厂时通常针对某一种特定气体（如空气、氮气、氧气、天然气等）进行标定，对该气体的测量精度非常高。

---

 局限性

1.  介质依赖性：

    - 仪表的读数依赖于气体的导热系数和比热容。如果气体成分发生变化，其物性参数也会改变，必须重新标定，否则会产生较大误差。因此，它不适合用于测量成分不稳定或未知的气体混合物。

2.  对介质洁净度要求高：

    - 如果气体中含有粉尘、油污或水分，可能会在传感器表面沉积，形成“隔热层”，严重影响散热效率，导致测量值严重偏低或失效。

3.  不适用于大管径、高流速场合：

    - 在大管径中，插入式探头的代表性可能会变差。同时，过高的流速可能会对传感器造成机械损伤。

---

 典型应用领域

由于其独特的优势，热式气体质量流量计在以下领域大放异彩：

- 环保与能源：烟气排放监测、锅炉/燃烧器的助燃空气流量测量、火炬气测量。

- 半导体制造：各种高纯度、特种工艺气体的精确控制和测量。

- 化工与医药：反应釜的通气量控制、管道中气体配比。

-  HVAC：通风管道中的空气流量测量。

- 实验室：科学实验中对微小气体流量的精确控制。

- 天然气行业：小型燃气灶具、锅炉的燃气消耗量测量。

---

 与其他流量计的对比

| 特性 | 热式质量流量计 | 孔板流量计 | 涡街流量计 | 涡轮流量计 |

| :--- | :--- | :--- | :--- | :--- |

| 测量对象 | 质量流量 | 差压 -> 体积流量 | 体积流量 | 体积流量 |

| 量程比 | 宽 (可达100:1) | 窄 (3:1) | 较宽 (10:1 to 20:1) | 宽 (可达50:1) |

| 压力损失 | 极低 | 高 | 中等 | 中等 |

| 精度 | 高 | 中等 | 高 | 高 |

| 对脏污介质 | 敏感 | 可能堵塞 | 敏感（振源） | 敏感（轴承） |

| 成本 | 中等 | 低（本体）但系统成本高 | 中等 | 中等 |

 总结

热式气体质量流量计是一种高效、精确的气体流量测量工具，尤其适合于需要直接测量质量流量、量程范围宽、低压损且气体成分稳定洁净的场合。在选择时，务必确认被测气体的成分、流量范围、温度和压力等参数，以确保选型的正确性。
