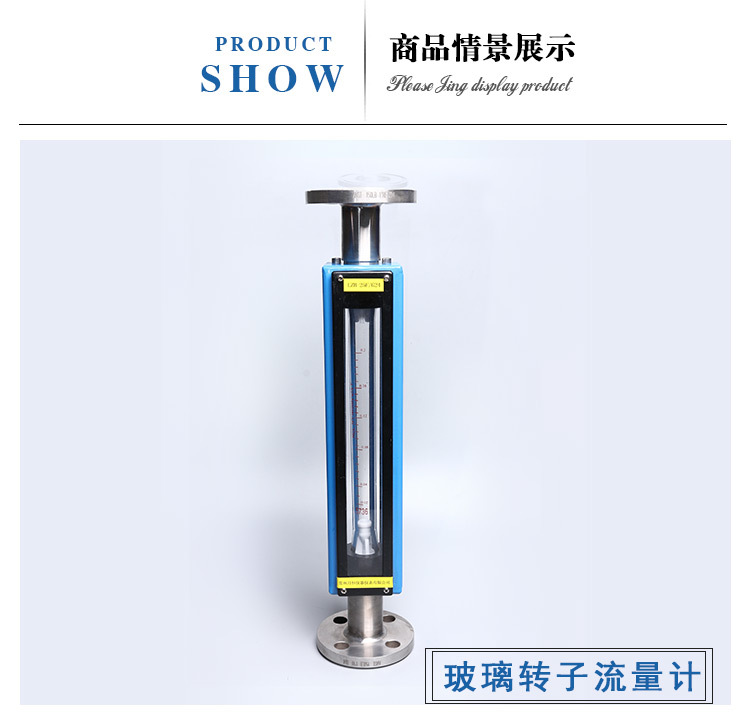

玻璃转子流量计，也称为玻璃管浮子流量计，是一种利用流体动力原理的变面积式流量计。

它的基本工作原理是：在垂直的锥形玻璃管内，有一个浮子（或称转子）。当流体自下而上流过时，会推动浮子上升。浮子上升的高度与流体的流量大小成比例关系，从而可以通过读取浮子位置在玻璃管上的刻度来直接显示瞬时流量。

---

 工作原理

1.  力的平衡：浮子在锥形管中主要受到三个力的作用：

       重力：方向向下。

       浮力：方向向上。

       流体动力（阻力）：流体流经浮子与管壁之间的环形间隙时产生的向上推力。

2.  工作过程：

       无流量时：浮子因其自身重力落在管底的挡件上。

       有流量时：流体从底部进入，对浮子产生一个向上的推力。当这个推力大于浮子的重力时，浮子开始上升。

       稳定状态：浮子上升后，与锥形玻璃管之间的环形面积增大，流速降低，作用在浮子上的流体动力也随之减小。最终，浮子会停留在某个高度，直到流体动力 + 浮力 = 浮子重力，达到力学平衡。

       流量与高度的关系：流量越大，需要达到平衡的环形面积就越大，因此浮子就需要上升到更高的位置。这种浮子位置的高度与流量大小成一一对应的线性关系，从而可以通过玻璃管上的刻度直接读出流量值。

---

 主要结构

1.  锥形玻璃管：核心部件，通常由高硼硅玻璃制成，具有较好的耐热性和透明度。管壁外侧标有流量刻度。

2.  浮子（转子）：在管内自由移动的部件。其形状（如球形、倒锥形、旋转式）和材质（如不锈钢、玛瑙、塑料、硬质合金）根据测量介质和流量范围而定。有些浮子内部有磁芯。

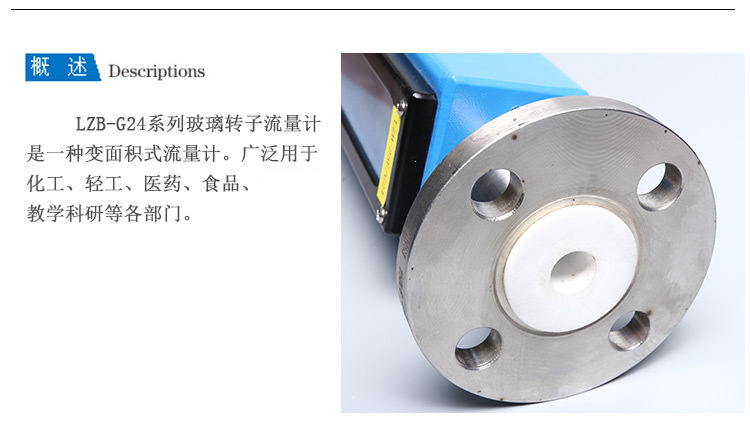

3.  密封结构：包括上下法兰、压盖和密封垫片，用于连接管道并保证密封。

4.  支撑与连接件：通常是金属（如不锈钢、碳钢）框架，用于固定和保护玻璃管，并提供管道接口。

---

 主要特点

优点：

   结构简单，价格低廉：制造成本低，易于维护。

   直观显示：无需外部电源即可直接读取流量，非常直观。

   压力损失小：流道简单，对流体的压力损耗很小。

   测量范围宽（量程比大）：通常可达10:1。

   适用于小流量测量：尤其在测量小流量气体和液体方面有优势。

缺点：

   易碎：玻璃管材质决定了其不耐冲击和振动，安装和使用需小心。

   局限性：

       通常只能用于常温常压或工况不苛刻的环境。

       不耐高温高压。

       不适用于不透明、易结晶或粘稠的介质，因为会妨碍观察。

   精度较低：精度一般为1.5% ~ 4% FS，属于工业级粗略测量，不适合高精度计量。

   需要垂直安装：必须保证管体绝对垂直，否则会影响测量准确性。

   无电信号输出：大多数基础型号只能现场目视读数，无法进行远程传输和控制。（但有带变送器的类型可以解决此问题）。

---

 主要分类

1.  按指示形式：

       就地指示型：最基本的形式，只能通过玻璃管刻度现场读数。

       电远传型：浮子内嵌磁芯，玻璃管外部装有磁耦传感器。浮子的移动通过磁耦合转换成电信号（如4-20mA），可传输到控制室进行远程显示、记录或控制。

2.  按连接方式：

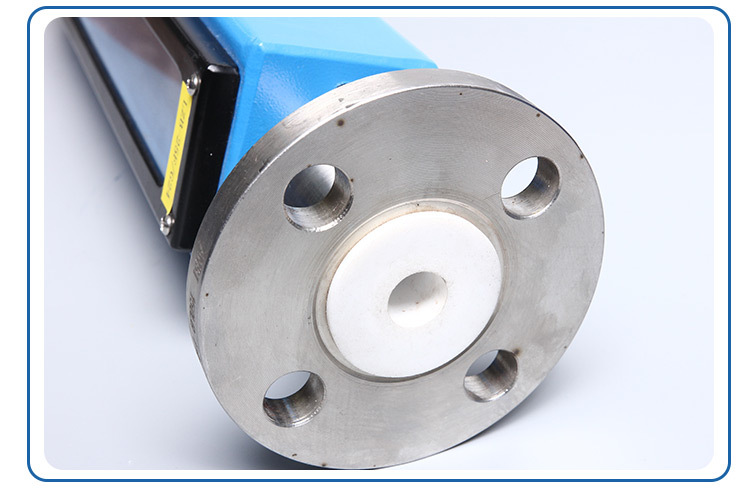

       法兰连接

       螺纹连接

       软管连接

3.  按浮子形状：

       旋转浮子（用于气体测量，浮子会旋转，更稳定）

       锥形浮子

       圆形浮子

---

 应用领域

由于其简单、直观、低成本的特点，玻璃转子流量计被广泛应用于：

   化工过程：监测冷却水、添加剂、化学试剂的流量。

   水处理行业：监控反冲洗水、药剂的投加量。

   实验室：各种实验装置中气体和液体的流量测量与控制。

   半导体制造：高纯度气体和化学品的测量。

   食品与饮料行业：测量无害、低粘度的液体。

---

 选型要点

在选择玻璃转子流量计时，需要考虑：

1.  测量介质：是液体还是气体？介质的化学性质（腐蚀性）决定了浮子和接液部分的材质。

2.  流量范围：正常流量和最大/最小流量是多少？刻度通常是针对水（20°C）和空气（20°C, 0.1013MPa）标定的，测量其他介质需要进行换算。

3.  工作压力与温度：确保在仪表的承压和耐温范围之内。

4.  精度要求：是否满足工艺要求？

5.  连接方式与口径：是否与现场管道匹配？

6.  是否需要远传信号：选择就地指示型还是电远传型？

 总结

玻璃转子流量计是一种经典、经济、实用的流量仪表，它在小流量、透明介质、常温常压且只需现场指示的场合中，依然具有不可替代的优势。但在选择时，必须充分考虑其易碎、不耐高压高温和精度有限的缺点。
