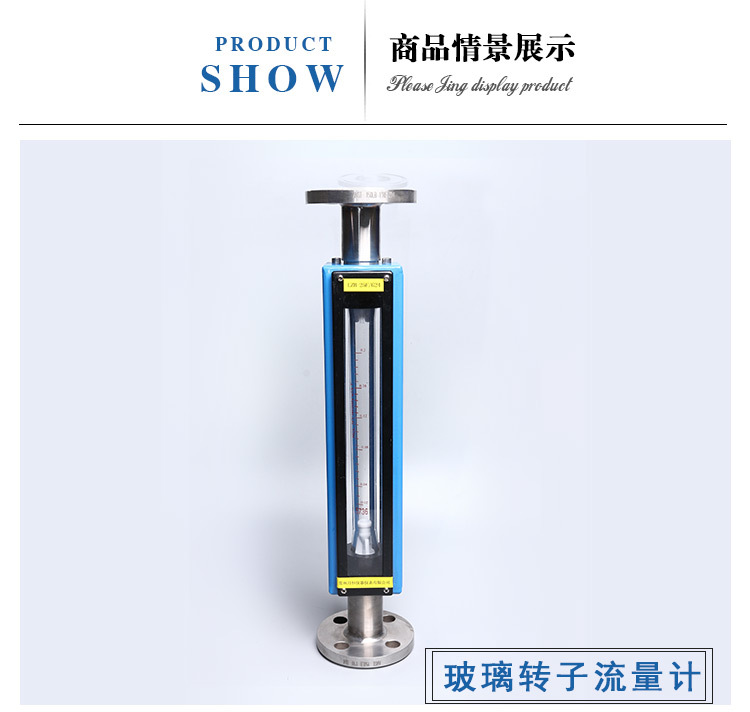

这是一种非常常见且直观的流量测量仪表，也被称为玻璃转子流量计或变面积式流量计。

 一、工作原理

它的核心工作原理是 “变面积” 原理。简单来说：

1.  结构：在一根垂直的、逐渐向上扩大的锥形玻璃管内，放置一个可以自由上下移动的“浮子”（转子）。

2.  工作状态：流体（气体或液体）从玻璃管底部流入，从顶部流出。

3.  力的平衡：

       向上的力：流体对浮子产生一个向上的推力（浮力 + 流体动压力）。

       向下的力：浮子自身的重力。

4.  平衡过程：

       当流量增大时，流体对浮子的向上力增大，浮子上升。

       浮子上升后，它与锥形玻璃管壁之间的环形面积增大，使得该处的流速降低，流体对浮子的向上力也随之减小。

       最终，浮子会稳定在某个高度，此时向上的力与向下的重力达到平衡。

5.  读数：浮子停留的高度位置，对应玻璃管壁上的刻度，就可以直接读出此时的流量值。

关键点：流量的大小不是通过压差来测量的，而是通过浮子位置改变的“环形流通面积”来反映的。

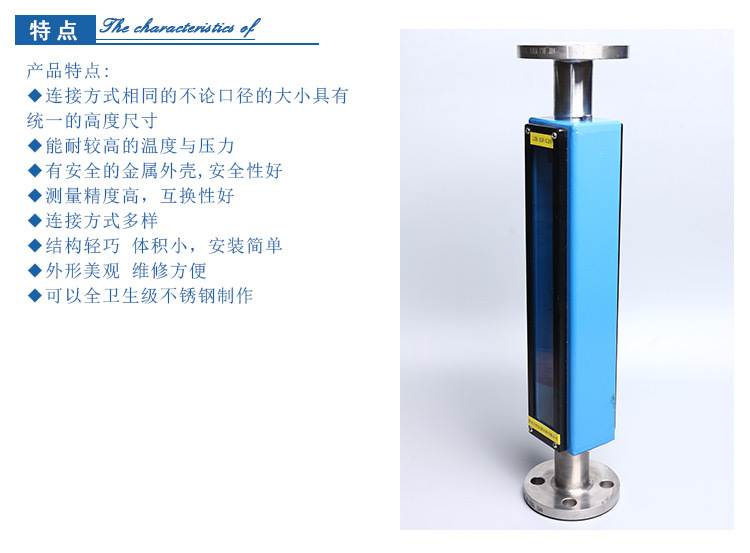

 二、主要特点

 优点：

1.  结构简单，价格低廉：制造成本低，是性价比很高的流量计。

2.  直观可视：可以直接看到浮子的位置和流体的状态（如气泡、颜色、杂质等）。

3.  压力损失小：由于其工作原理，对流体的压力损失很小。

4.  使用方便：通常无需外部电源，可直接安装使用。

5.  精度适中：对于一般工业应用和实验室测量，其精度足够。

 缺点：

1.  易碎：玻璃管材质决定了其不耐冲击和振动，安装和使用需小心。

2.  局限性：一般只能用于常温、常压或较低压力的透明流体。

3.  需要垂直安装：必须保证仪表处于垂直状态，否则测量不准。

4.  精度受流体影响：其刻度通常是针对特定流体（如水、空气）在特定温度、压力下标定的。如果测量介质或工况改变，需要进行换算修正。

5.  不适用于高温高压：玻璃材质无法承受极端工况。

 三、主要结构

1.  锥形玻璃管：主体部分，上有刻度。

2.  浮子：核心部件，其形状（如球形、旋转形）、材质（不锈钢、塑料、蓝宝石等）根据流量和流体性质选择。浮子上通常有斜槽，使其在流体中旋转，保持稳定居中。

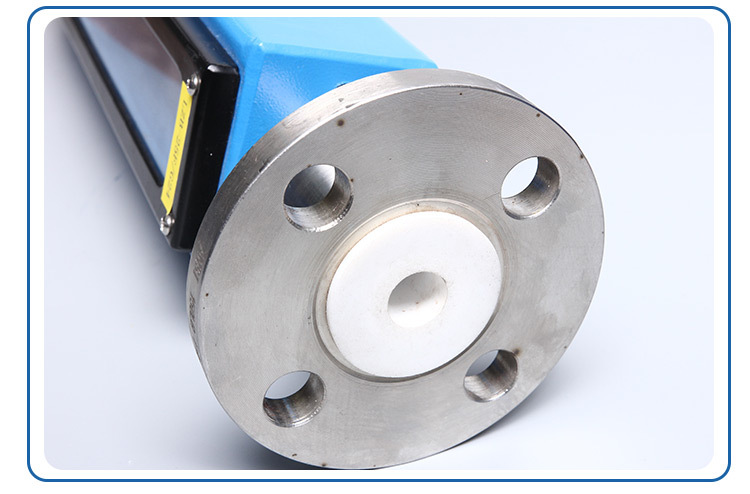

3.  密封件：两端用法兰或螺纹连接，并有密封圈（如O型圈）保证密封。

4.  保护结构：有些型号会配有金属保护罩，防止玻璃管破裂时造成危险。

 四、应用领域

由于其优点，玻璃浮子流量计被广泛应用于：

   实验室：化学、生物、医药等领域的实验装置和小型设备。

   水处理行业：监控反冲洗水、化学药剂的投加量。

   化工过程：中小流量的腐蚀性或非腐蚀性液体的测量。

   食品饮料行业：测量水、糖浆等。

   半导体行业：高纯度气体和化学品的测量（常使用特氟龙衬里或PFA材质的流量计）。

   暖通空调：测量冷却水等。

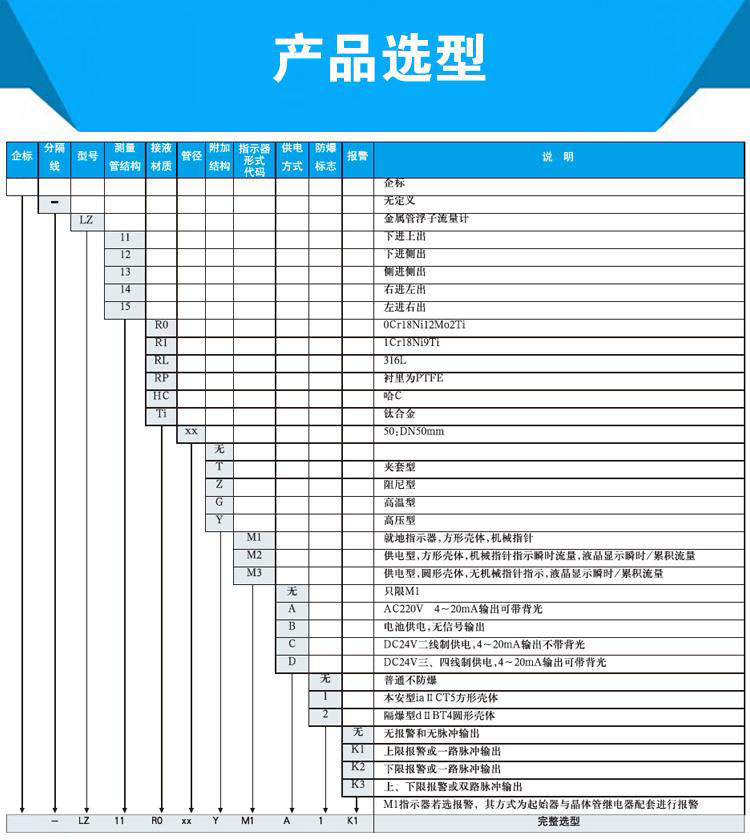

 五、选型要点

在选择玻璃浮子流量计时，需要考虑以下几个关键参数：

1.  测量介质：是液体还是气体？介质的化学性质（腐蚀性）决定了浮子和密封件的材质。

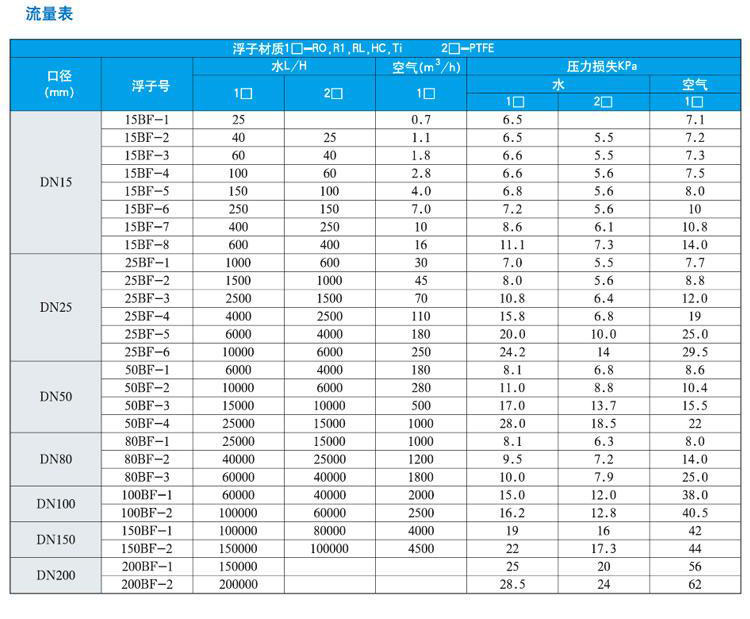

2.  流量范围：正常工作时的最大和最小流量是多少？选择流量计的量程应覆盖工作范围，并建议在最大流量的60%-80%处使用。

3.  精度等级：通常为1.5级、2.5级等。

4.  连接方式：法兰、螺纹（如G螺纹、NPT螺纹）等。

5.  工作压力和工作温度：确保在仪表的承受范围之内。

6.  刻度标准：是直接读数还是需要换算？例如，标定介质是水，但实际测量的是空气，就需要进行密度和粘度的换算。

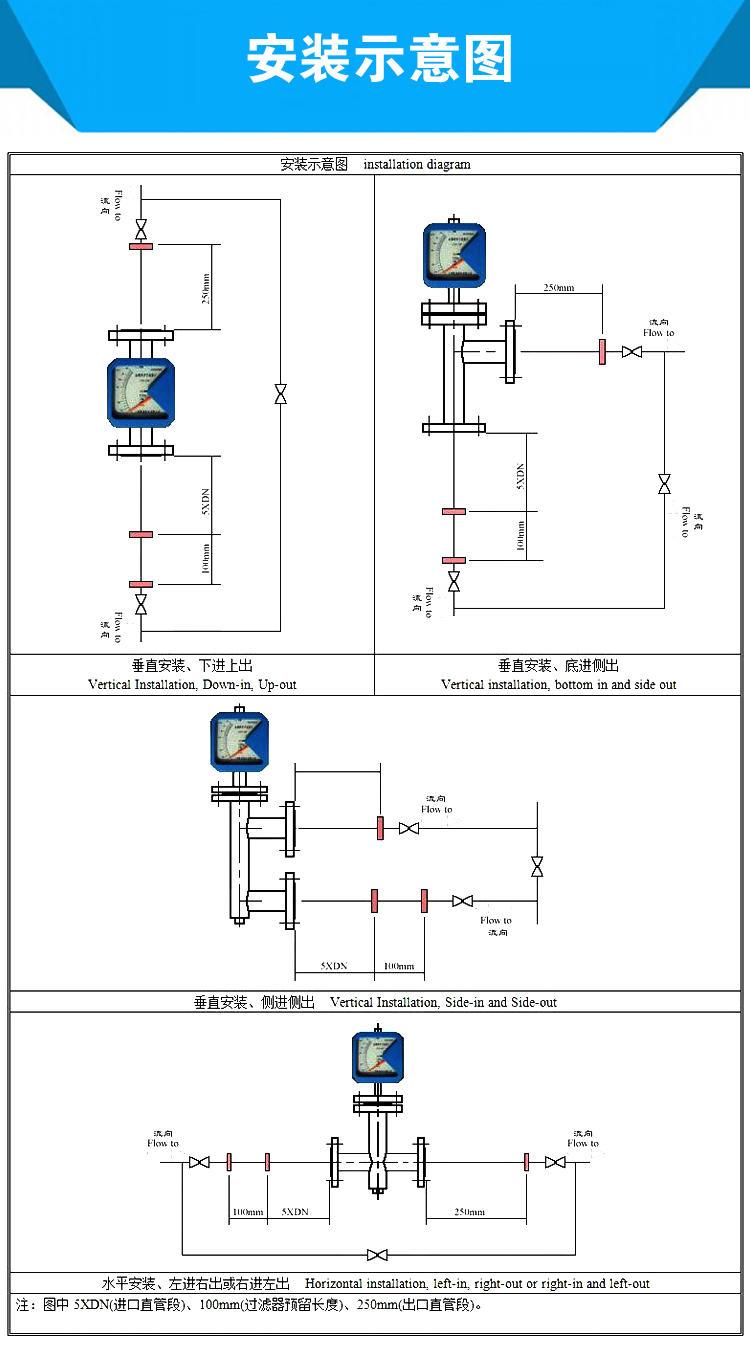

 六、安装与使用注意事项

1.  必须垂直安装：偏差应小于5°。

2.  安装支撑：在流量计的上游或下游应有管道支撑，避免应力作用于流量计本体。

3.  加装阀门：建议在上下游安装阀门，便于日后维护和校准。

4.  缓慢开启阀门：为避免流体冲击损坏浮子和玻璃管，应缓慢打开进口阀门。

5.  读数位置：读数时应以浮子的最大横截面所处的位置为准。对于旋转浮子，读取其顶部。

6.  安全防护：对于测量有毒、有害或高温介质的场合，应选择带防护罩的型号。

 总结

玻璃浮子流量计是一种经典、实用且经济的流量仪表。它在中小流量、常温常压、需要直观观察的场合具有不可替代的优势。只要正确选型、安装和使用，它就能提供可靠且直观的流量测量数据。
