一、 什么是金属管浮子流量计？
金属管浮子流量计，也常被称为转子流量计或金属转子流量计。它是一种变面积式流量计。
核心工作原理：
在一个垂直的锥形金属管内，有一个可以上下自由移动的浮子（转子）。当流体自下而上流过锥管时，会对浮子产生一个向上的力（浮力和推力），使其上升。随着浮子上升，浮子与锥管壁之间的环形面积增大，流速下降，作用在浮子上的力减小，直到这个力与浮子自身的重力（减去流体对它的浮力）相平衡。此时，浮子就会稳定在锥管内的某一个高度。
这个高度与流体的流量大小一一对应。 因此，通过检测浮子的位置，就可以直接读出流量值。
一个简单的比喻：
就像地铁站里测量人流的“限流栏杆”。人越多（流量越大），就需要把栏杆开口得越大（浮子升得越高），才能让这么多人通过。
---
二、 主要特点
与另一种常见的玻璃管浮子流量计相比，金属管浮子流量计的特点非常突出：

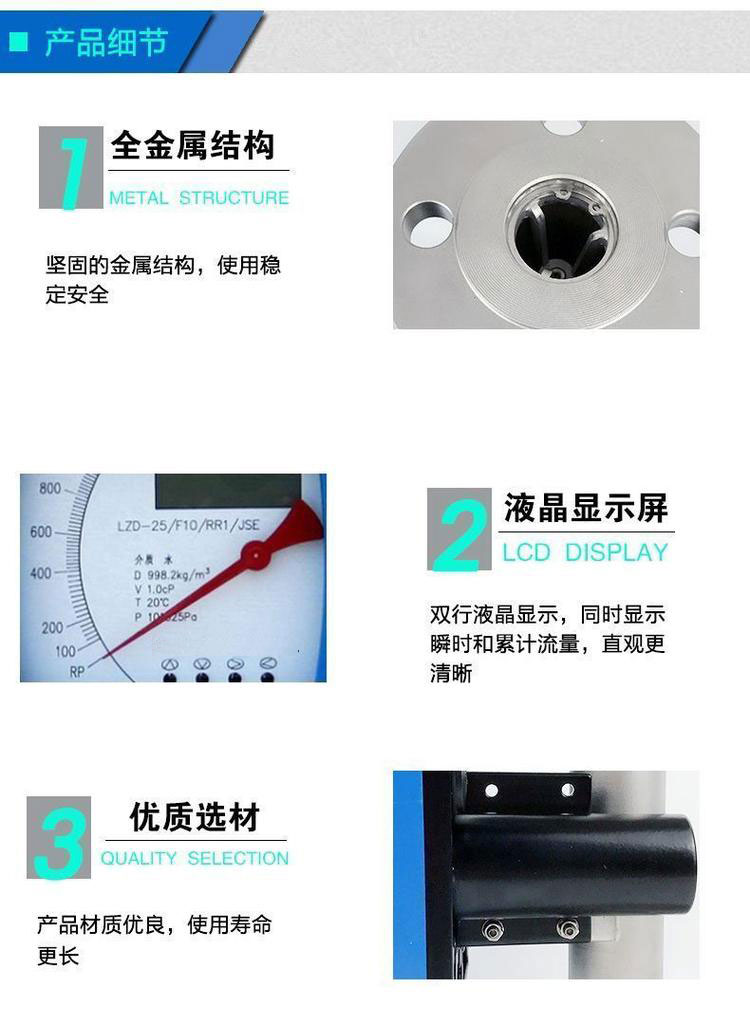

| 特点 | 说明 |
| :--- | :--- |
| 坚固耐用 | 全金属结构（通常为不锈钢、哈氏合金等），能承受较高的压力和温度。 |
| 适用性广 | 可用于测量高温、高压、腐蚀性、易燃易爆介质。 |
| 稳定性好 | 浮子位置稳定，指示不受流体密度、粘度、温度、压力变化的显著影响（在一定范围内）。 |
| 压力损失小 | 结构简单，流路通畅，永久压力损失较低。 |
| 可选输出信号 | 可配备远传变送器，将浮子位置转换为4-20mA标准信号，实现远传和控制。 |
| 可选报警开关 | 可内置一个或多个报警开关，用于流量上下限报警或联锁控制。 |
| 缺点 | 成本高于玻璃管式；无法直接观察流体状态；垂直安装要求高。 |
---
三、 核心结构与工作过程
1. 测量管（锥管）： 垂直安装的锥形金属管，是流量计的本体。
2. 浮子（转子）： 核心运动部件，其重量、形状和尺寸经过精确计算。内部可能嵌有磁钢。

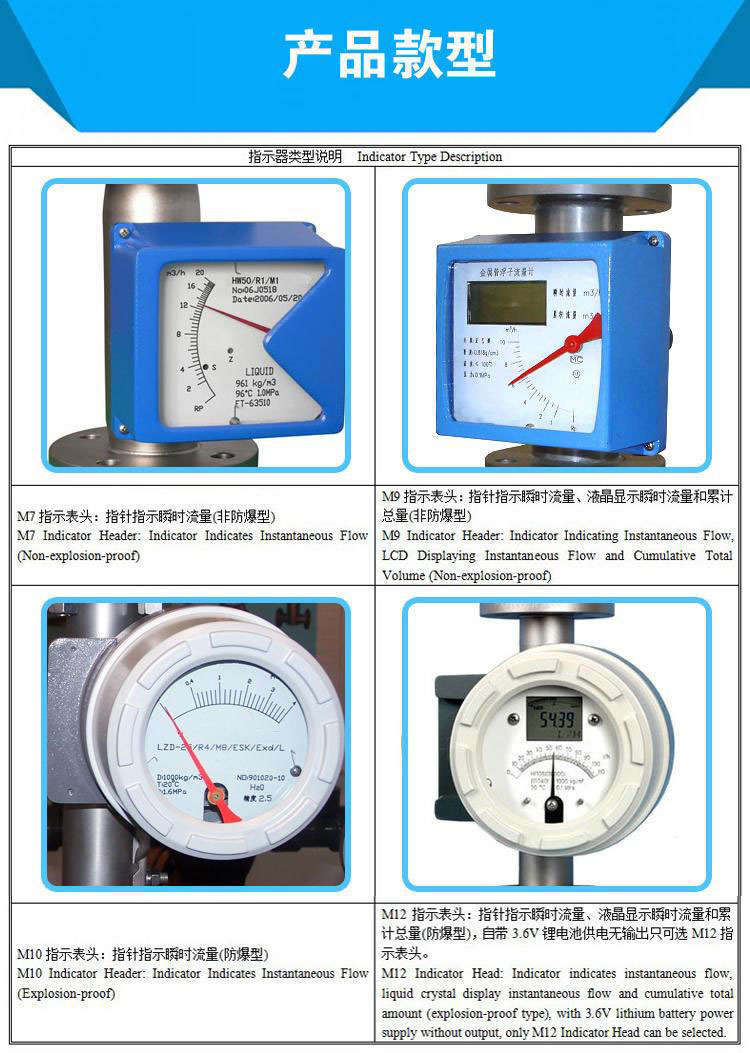

3. 指示器：
就地指示： 通常是一个指针和刻度盘。浮子内的磁钢通过磁耦合带动指示器外部的磁钢套和指针转动，从而在刻度盘上指示出瞬时流量。这种“磁耦合”结构实现了内部高压流体与外部指示机构的完全隔离，安全可靠。
4. 变送器（可选）： 将浮子的直线位移（通过磁耦合）转换成标准的4-20mA电信号，供PLC、DCS等控制系统使用。
5. 阻尼器： 用于抑制流体脉动引起的浮子振荡，使读数更稳定。
---

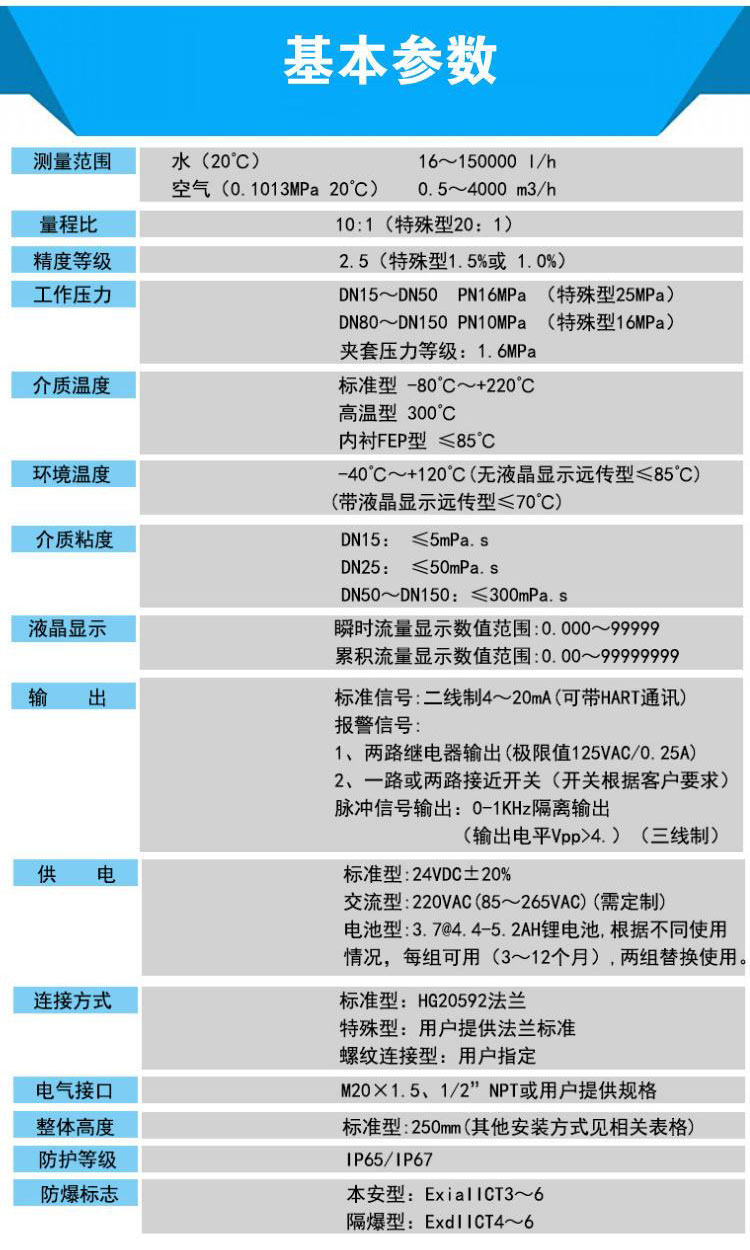

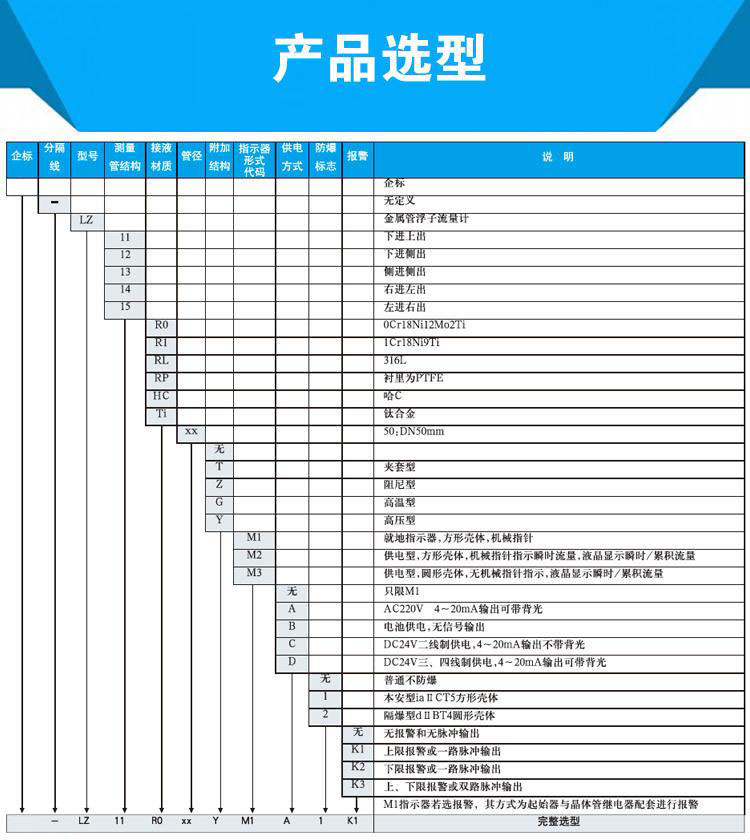

四、 主要技术参数与选型要点

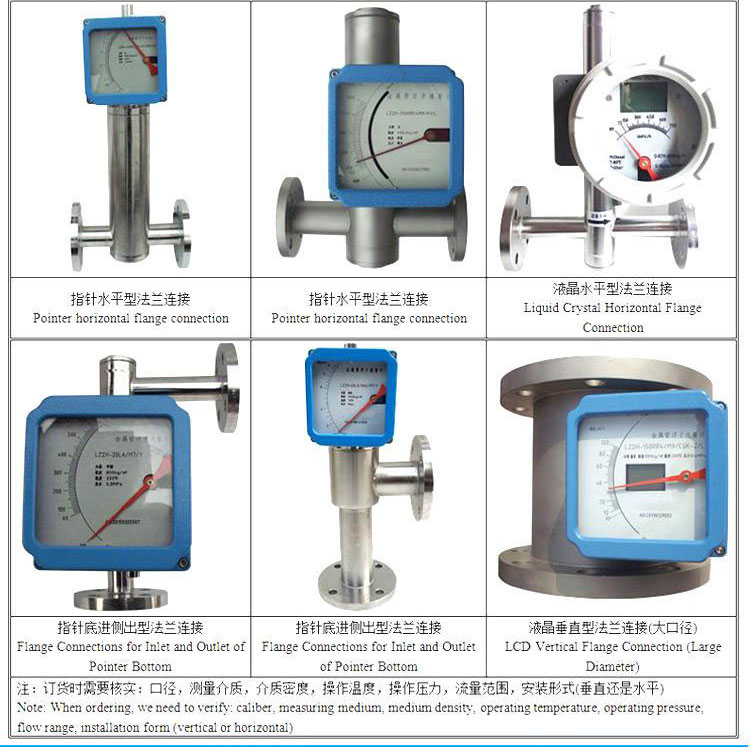

在选择金属管浮子流量计时，需要明确以下参数：
1. 测量介质： 液体、气体还是蒸汽？介质的名称、化学性质（腐蚀性）。

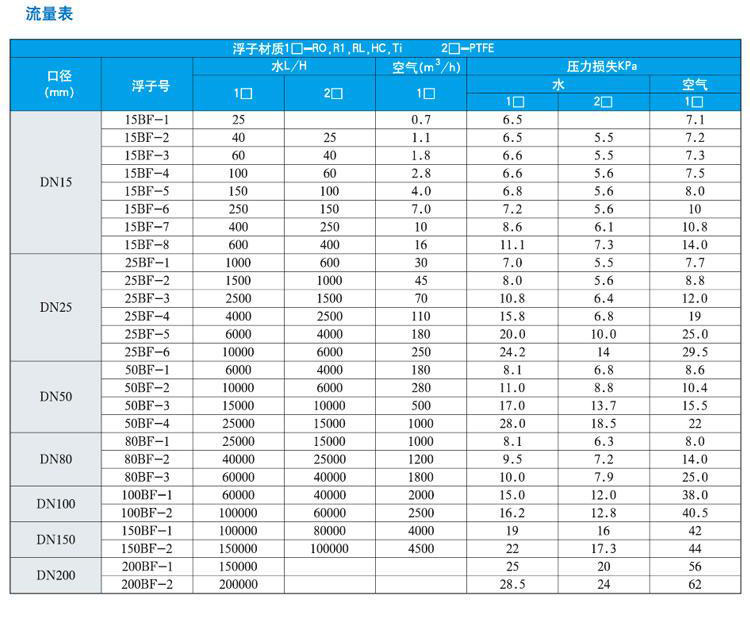

2. 流量范围：
对于液体：通常是 m³/h 或 L/h
对于气体：通常是 Nm³/h（标准立方米每小时，在0°C， 1个标准大气压下）
务必提供正常流量、最大流量和最小流量。
3. 口径（DN）： 常见的如 DN15, DN25, DN50, DN80, DN100 等。
4. 工作压力： 管道内介质可能出现的最大压力。
5. 工作温度： 介质可能出现的最高温度。
6. 介质密度和粘度： 对于精确测量至关重要，特别是气体和粘性液体。

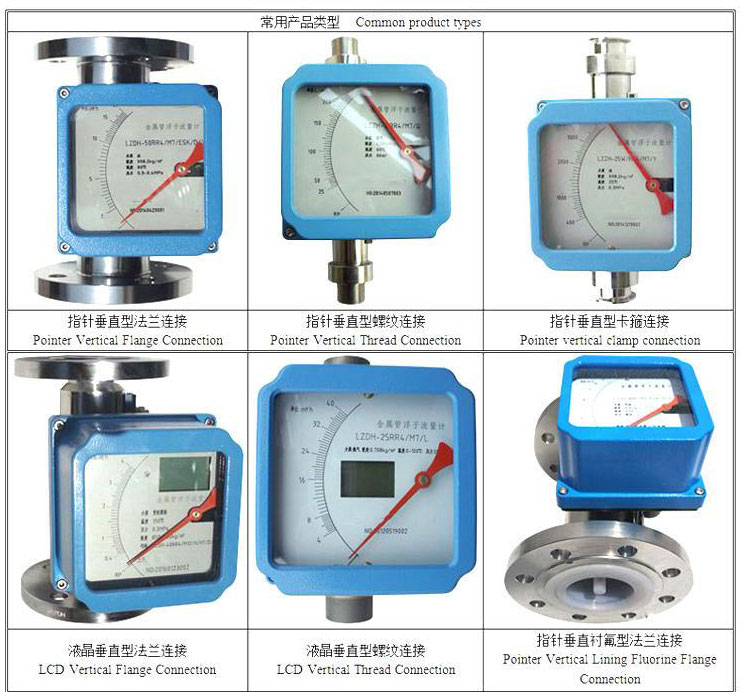

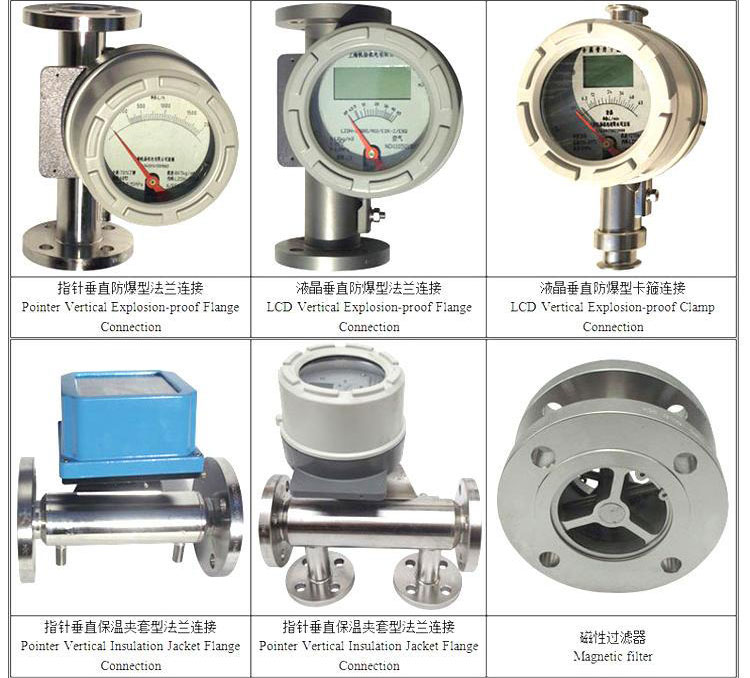

7. 连接方式： 法兰连接（最常用）、螺纹连接、卡箍连接等。
8. 精度等级： 通常为1.5级或2.5级。
9. 输出需求： 仅需就地指示，还是需要4-20mA信号输出？是否需要脉冲输出或报警开关？
10. 壳体防护等级： 如IP65（防喷水）、IP67（防短时浸泡）等，根据安装环境选择。
---
五、 安装与使用注意事项

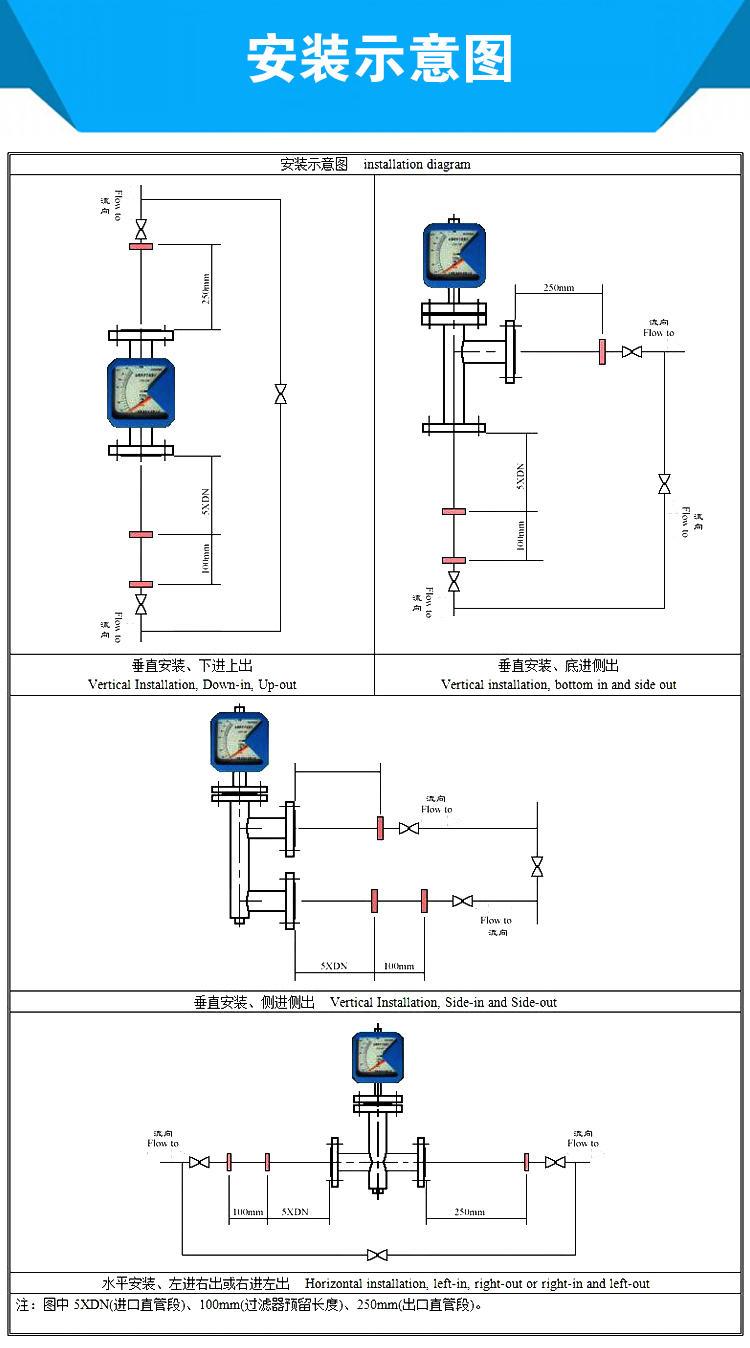

1. 必须垂直安装！ 流量计轴线与铅垂线的夹角一般应小于5°，否则会严重影响测量精度。这是最常见的安装错误。
2. 前后直管段要求： 虽然要求不高，但一般建议前5DN、后3DN的直管段，以保证流场稳定。
3. 安装位置： 应避免安装在有强烈振动、磁场干扰严重的地方。
4. 用于气体测量时： 如果出厂是按液体标定的，用于气体时需要重新标定或进行公式换算。
5. 用于腐蚀性介质后： 不宜用于测量纯净介质，以免残留污染。
6. 定期检查和校准： 确保长期测量的准确性。
---
六、 典型应用领域
由于其 robust 的特性，金属管浮子流量计广泛应用于：
石油化工： 测量各种油品、化学溶剂、酸碱溶液。
电力行业： 测量锅炉给水、冷凝水、脱硫浆液等。
制药行业： 满足卫生级要求，测量纯化水、注射用水、工艺流体。
水处理： 测量腐蚀性药剂的投加量。
冶金、造纸、食品 等众多工业过程。
总结
金属管浮子流量计是一种结构简单、坚固耐用、可靠性高、适用范围广的中等精度流量仪表。它完美地平衡了性能、成本和耐用性，使其成为过程工业中小管径、中低流量测量场景下的一个经典和可靠的选择。
