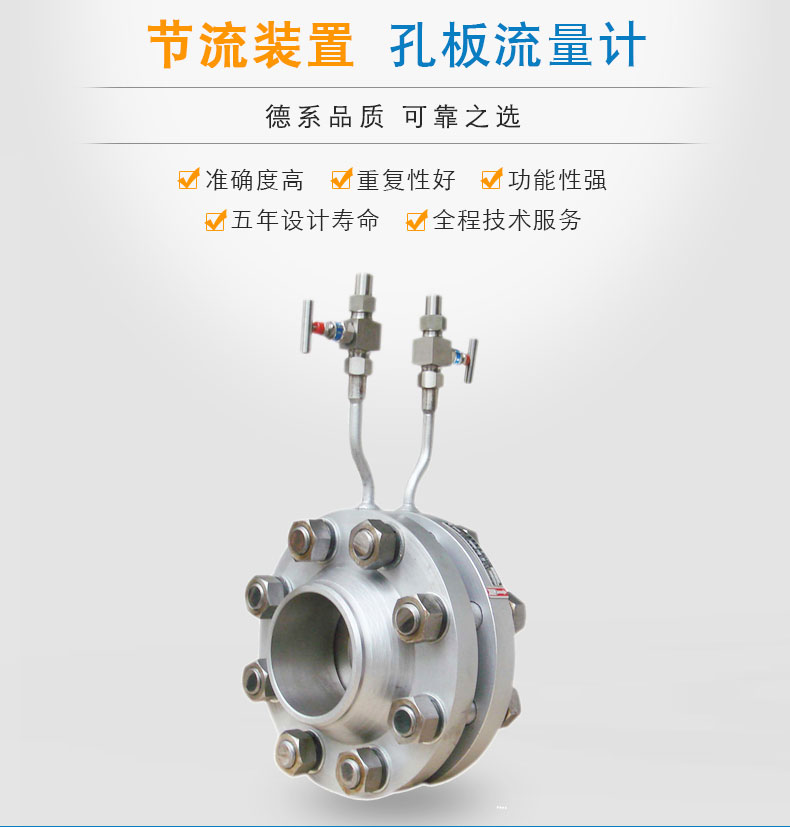

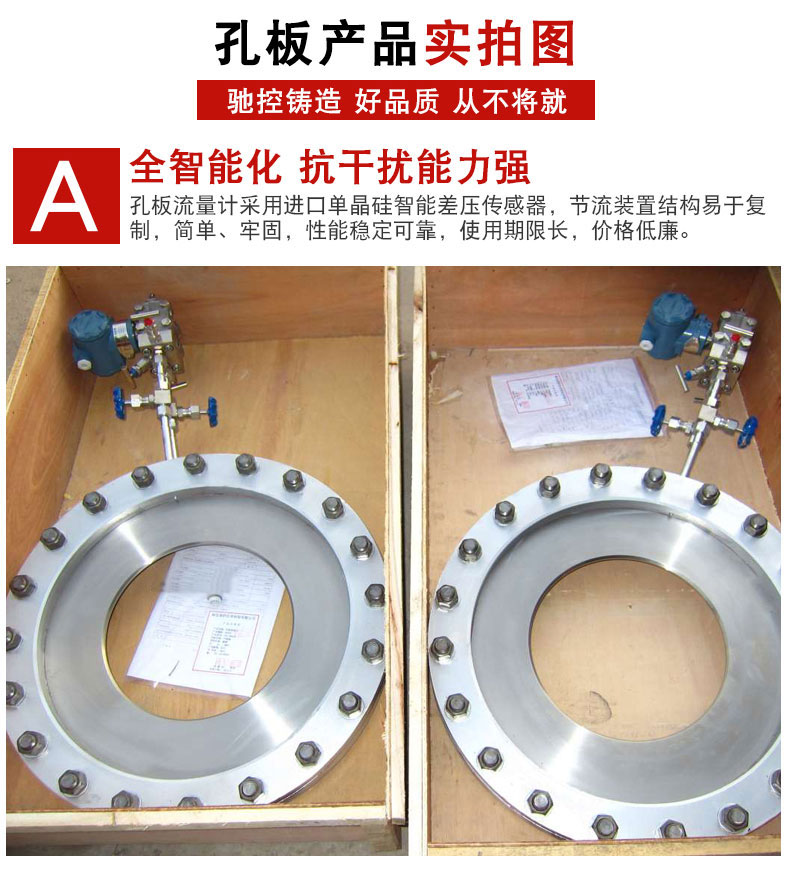

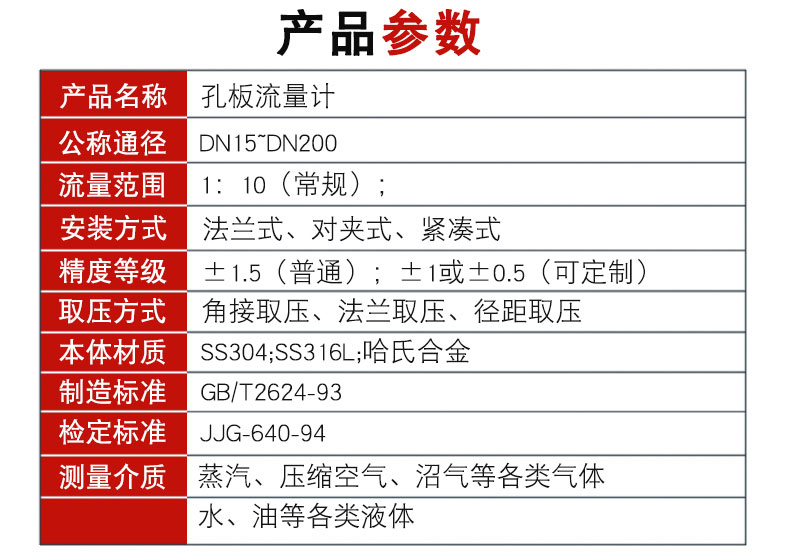

孔板流量计是工业生产中最常用的一种差压式流量测量仪表,以其结构简单、制造成本低、使用寿命长、适应性广而闻名。
---
一、 工作原理
孔板流量计基于伯努利方程和流体连续性原理工作。

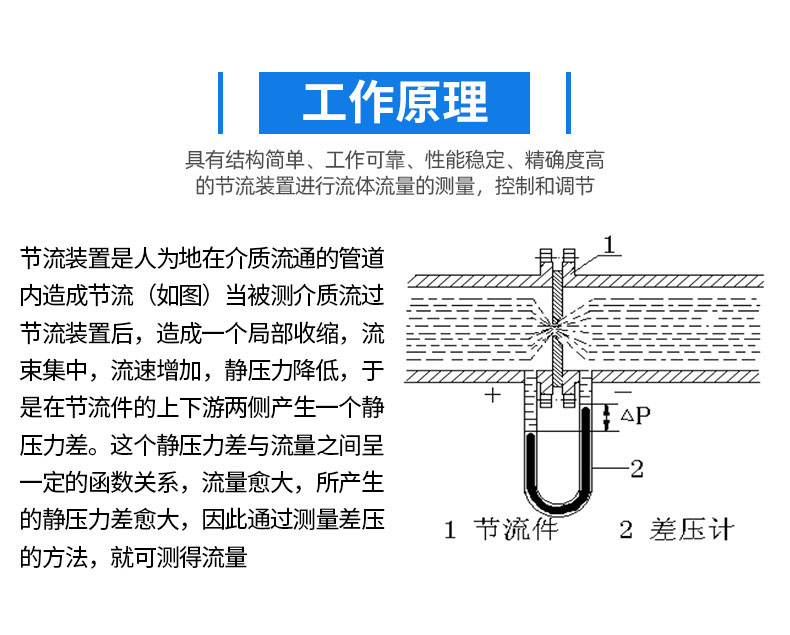

其核心原理是:当流体流经管道中的节流件(即孔板)时,流束会在孔板处形成局部收缩,从而使流速增加、静压力降低。于是在孔板的前后两侧产生了压力差(差压)。
这个压力差与流体的流量之间存在固定的关系:
流量越大,流束收缩越厉害,流速越快,孔板前后产生的压力差也越大。
流量越小,产生的压力差也越小。
通过测量这个压力差,就可以计算出流体的瞬时流量。
---

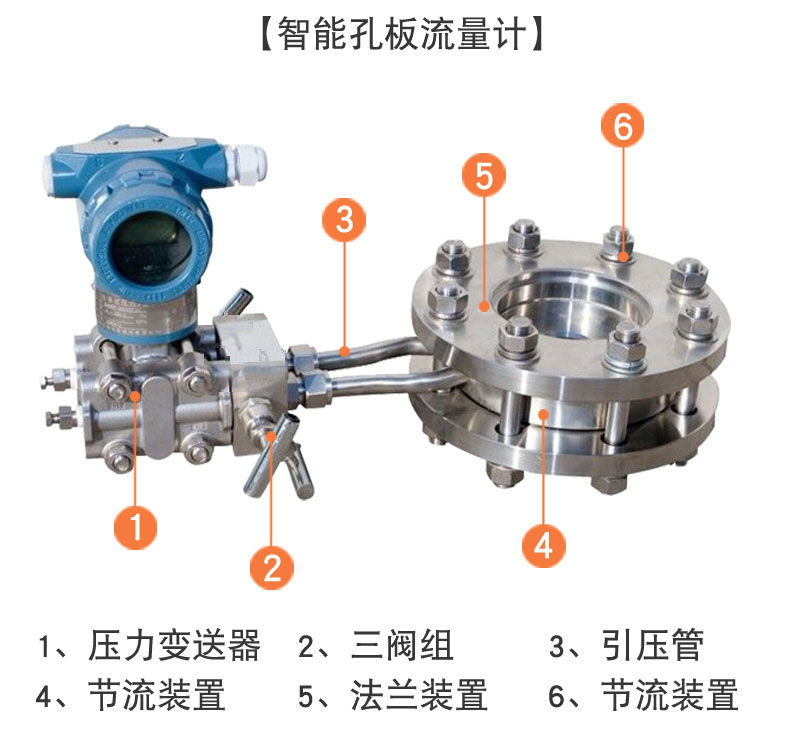

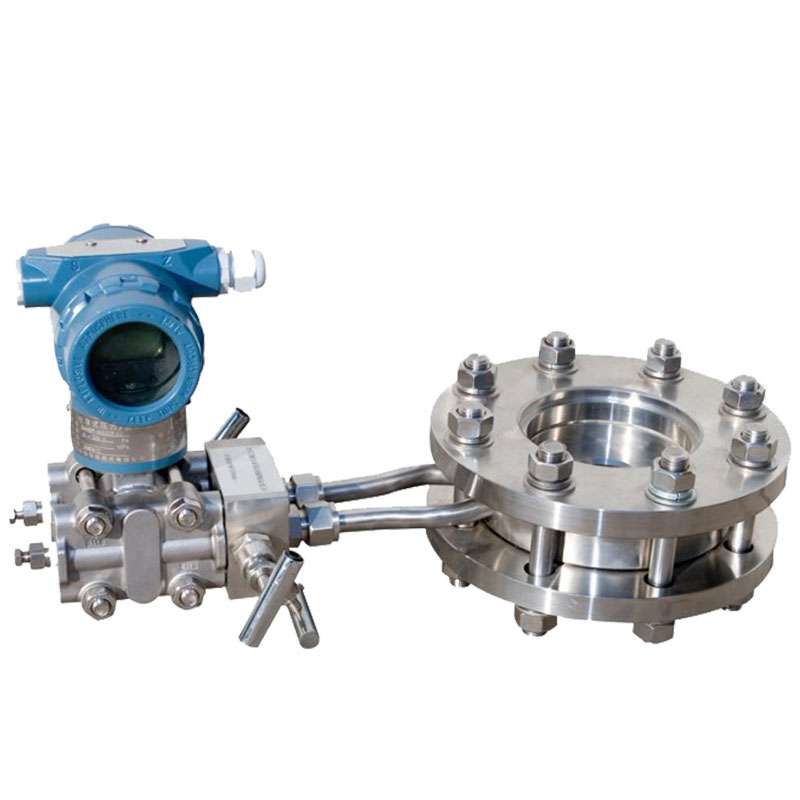

二、 主要组成部分

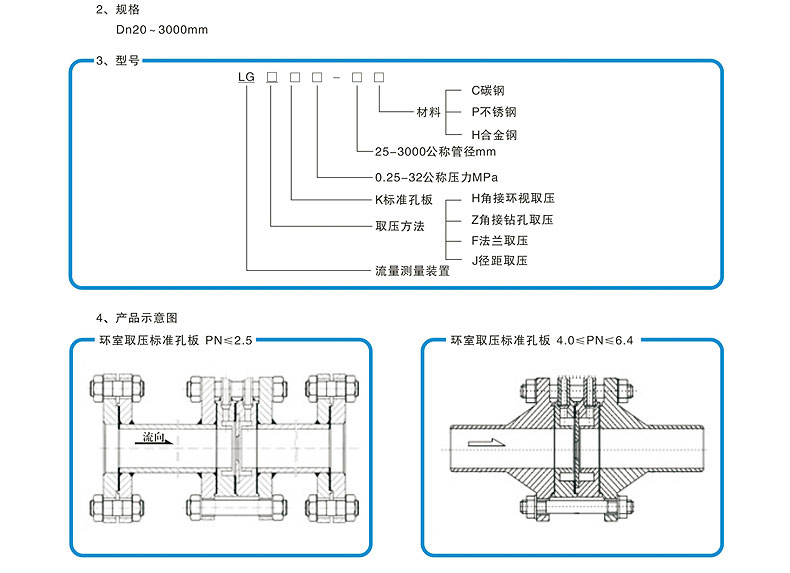

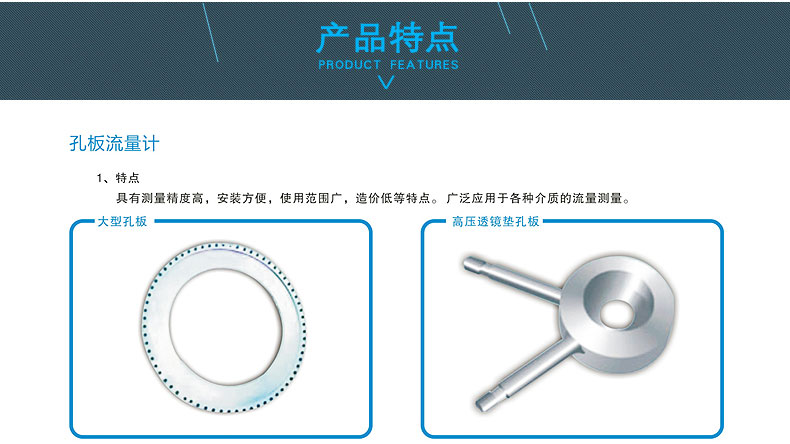

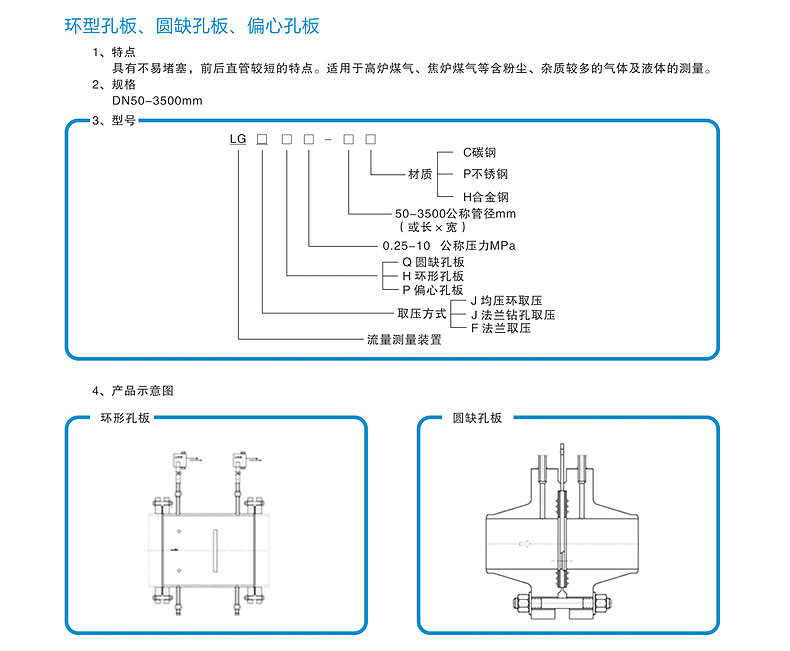

1. 节流装置:孔板
这是一块具有圆形开孔(通常为中心开孔)的薄板,安装在管道法兰之间。
孔板的开口边缘非常尖锐(直角),以确保流量系数的准确性和稳定性。
根据标准(如GB/T 2624或ISO 5167)进行设计和制造。

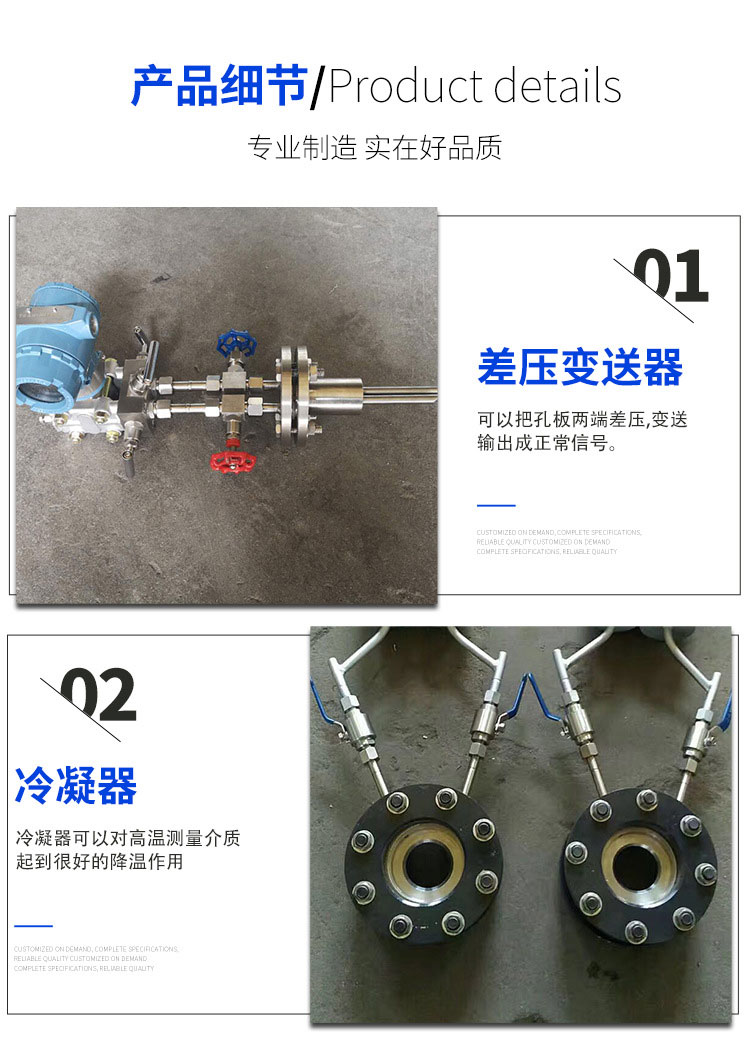

2. 差压变送器
用于精确测量孔板前端高压侧(取压口1)和后端低压侧(取压口2)之间的压力差(ΔP)。
它将测得的差压信号转换为标准电信号(如4-20mA)或数字信号。
3. 引压管和阀门
连接孔板取压口和差压变送器的管道。
通常配有隔离阀、平衡阀等,用于维护和排污。

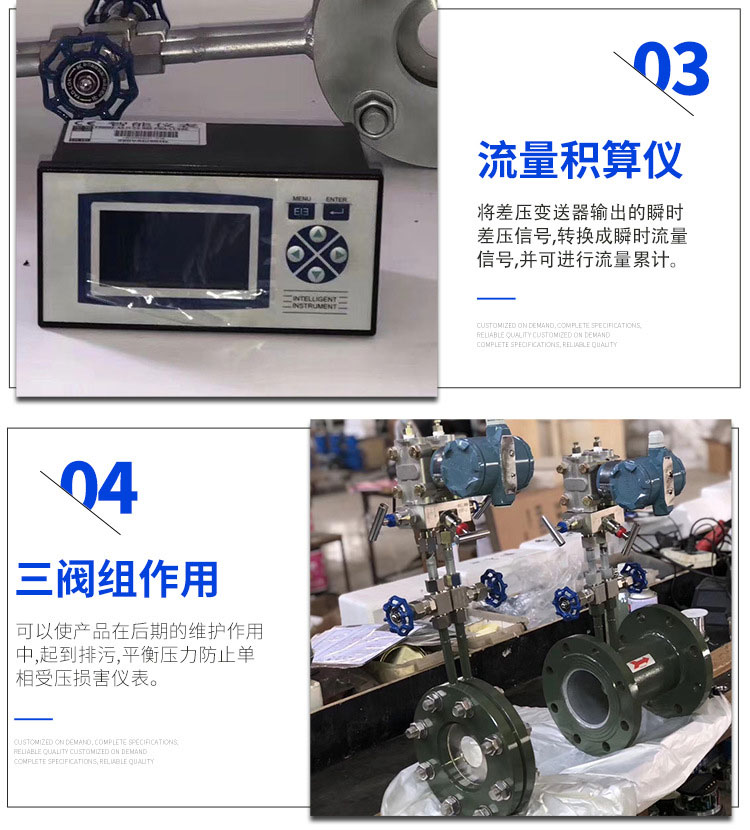

4. 流量计算与显示系统(流量积算仪或DCS/PLC系统)
接收差压变送器的信号。
根据流量计算公式,结合流体密度、温度、压力等参数进行补偿计算,最终显示出瞬时流量和累计流量。
---
三、 流量计算公式(基本形式)
基本的体积流量计算公式为:
\[
q_v = C \cdot \epsilon \cdot \frac{\pi}{4} \cdot d^2 \cdot \sqrt{\frac{2 \cdot \Delta P}{\rho_1}}
\]
其中:
\( q_v \) = 体积流量
\( C \) = 流出系数(一个无量纲常数,由实验确定,与孔板的β值、雷诺数等有关)
\( \epsilon \) = 可膨胀性系数(对于气体和蒸汽,考虑其通过孔板时的膨胀效应;对于液体,ϵ ≈ 1)
\( d \) = 孔板在工作温度下的开孔直径
\( \Delta P \) = 差压变送器测得的压力差
\( \rho_1 \) = 流体在孔板前端的密度
从这个公式可以看出,流量与差压的平方根成正比,即 \( q_v \propto \sqrt{\Delta P} \)。这意味着流量测量范围度(量程比)较窄,通常为 3:1 或 4:1。
---
四、 优缺点
优点:
1. 结构简单、坚固耐用:无可动部件,可靠性高。
2. 成本低廉:相比于涡街、质量流量计等,制造和维护成本较低。
3. 适用范围广:可用于测量液体、气体、蒸汽等多种介质。
4. 标准化程度高:有国际和国家级标准(如ISO 5167, GB/T 2624),无需单独标定即可使用(在符合标准规定的条件下)。
5. 耐高温高压:可使用于极端工况。
缺点:
1. 压力损失大:流体流经孔板后不能完全恢复原有压力,造成了显著的永久压力损失,导致运行能耗较高。
2. 量程比窄:由于流量与差压的平方根关系,在低流量时测量精度很低。
3. 对安装要求高:为保证测量精度,孔板前后需要足够长的直管段(通常前10D后5D,D为管道直径)以形成稳定的流速分布。
4. 精度受多种因素影响:孔板的尖锐边缘长期使用可能磨损,从而影响精度。介质的脏污、结垢也可能堵塞引压管或改变孔板特性。
5. 信号非线性:平方根关系使得输出信号需要开方处理。
---
五、 安装注意事项
1. 直管段要求:必须保证孔板前后有足够长的直管段,上游的阀门、弯头等扰动件会严重影响测量精度。
2. 孔板方向:孔板的锐利边缘(喇叭口)应对着流体的上游方向,平面端朝向下游。装反会导致巨大误差。

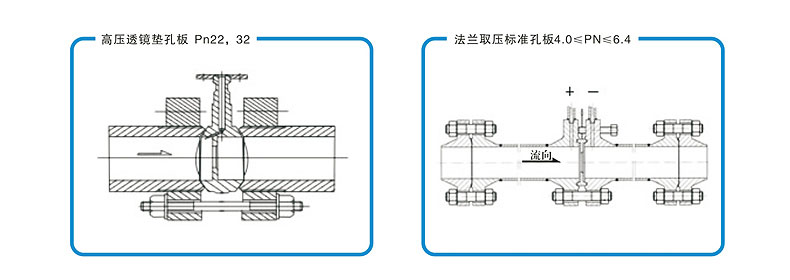

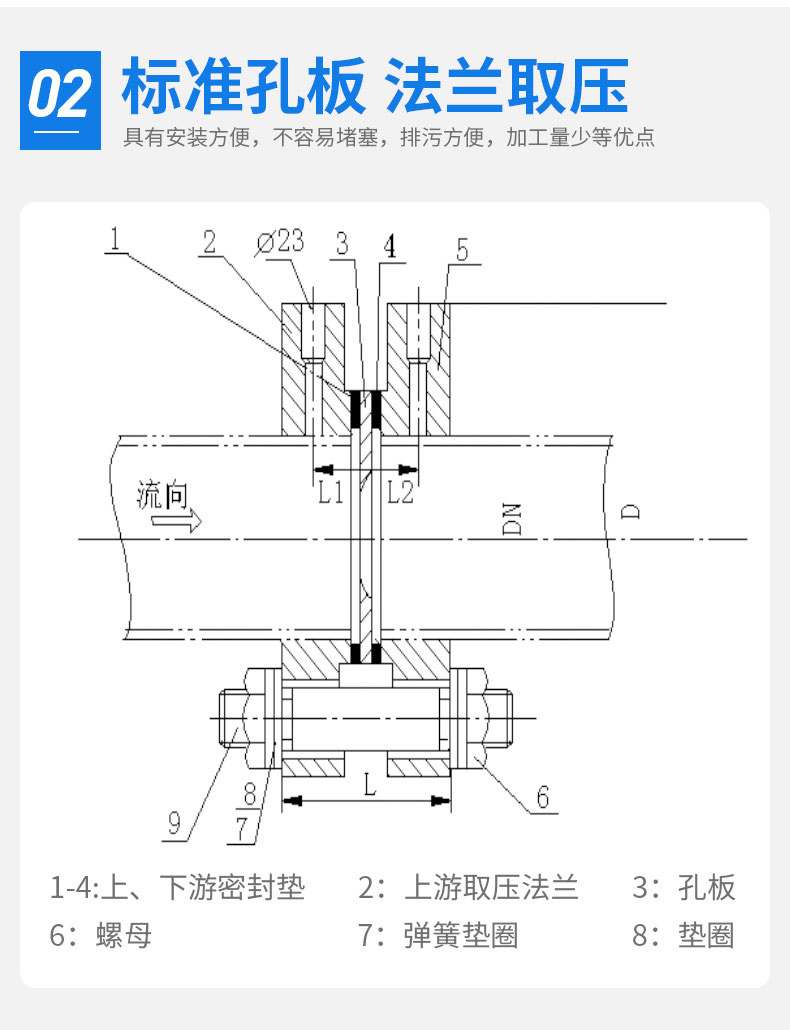

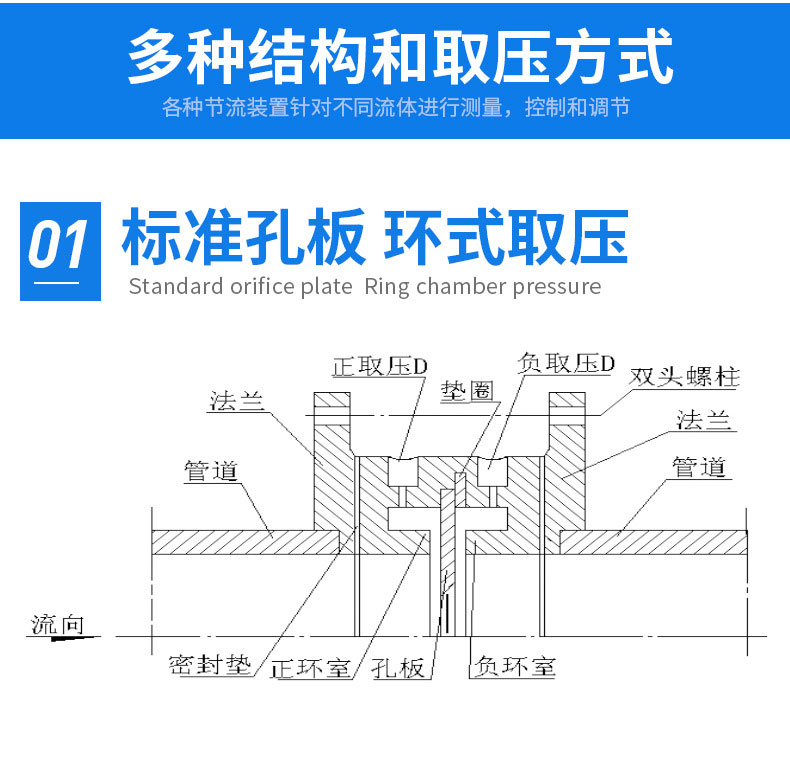

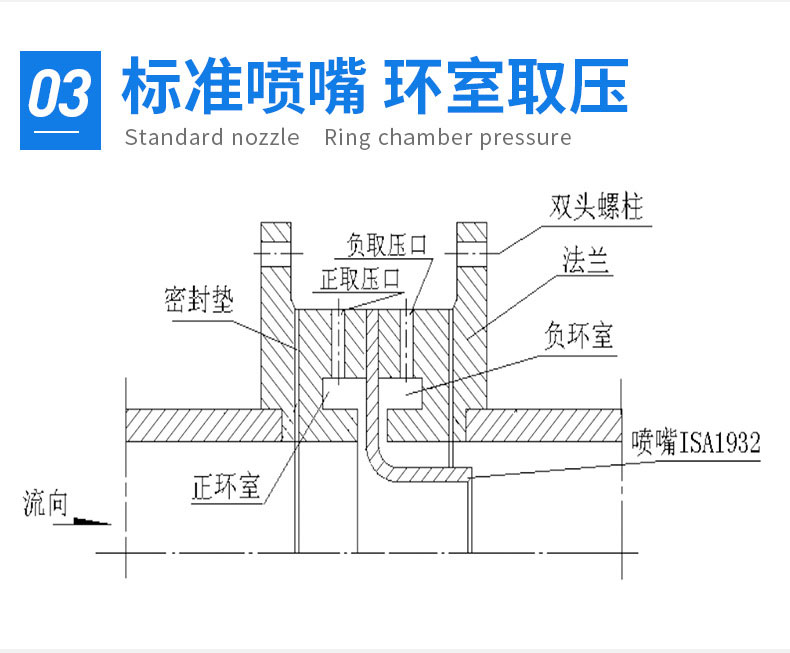

3. 取压口方式:常见的取压方式有角接取压、法兰取压、D-D/2取压等,需按标准安装。
4. 引压管敷设:对于测量蒸汽,引压管要敷设冷凝罐;对于液体,要防止气体进入引压管;对于气体,要防止液体堵塞引压管。
---
六、 应用领域
孔板流量计广泛应用于电力、石油、化工、冶金、制药等行业,常用于测量:
蒸汽(如锅炉产汽、工艺用汽)
各种气体(空气、天然气、煤气、氮气等)
各种清洁液体(水、油类等)
总结

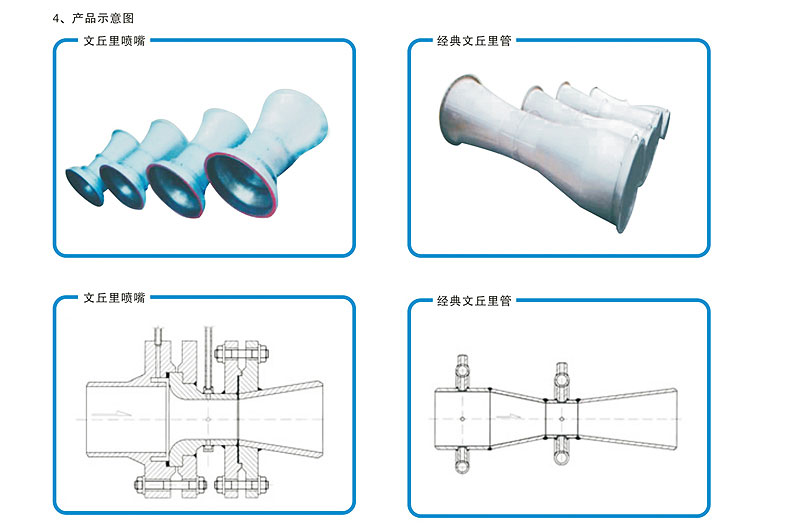

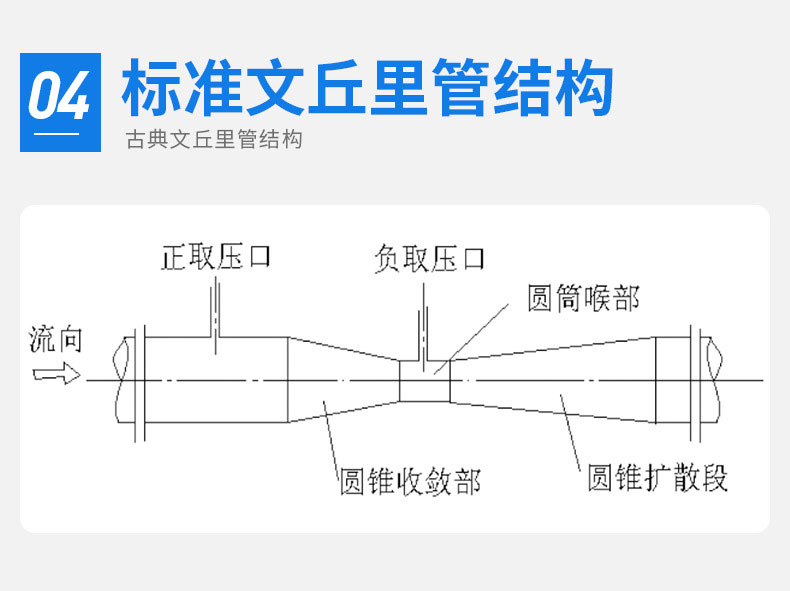

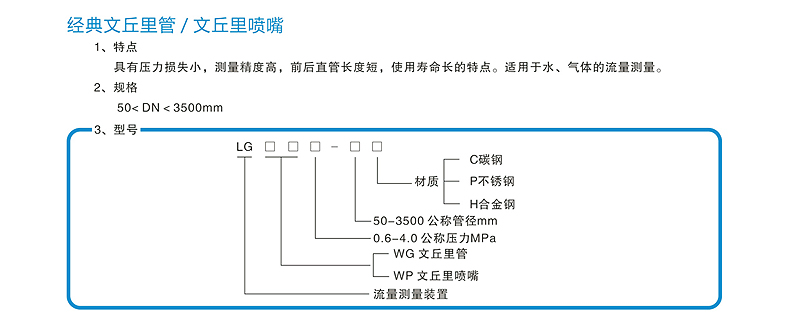

孔板流量计是一种经典的、可靠的流量测量解决方案。在选择时,需要权衡其低成本、高可靠性与高能耗、量程比窄的优缺点。对于蒸汽、天然气等大规模、工况相对稳定的流量测量,它依然是非常经济和实用的选择。但在需要宽量程比或对能耗敏感的应用中,可能需要考虑文丘里流量计、涡街流量计或超声波流量计等替代方案。
