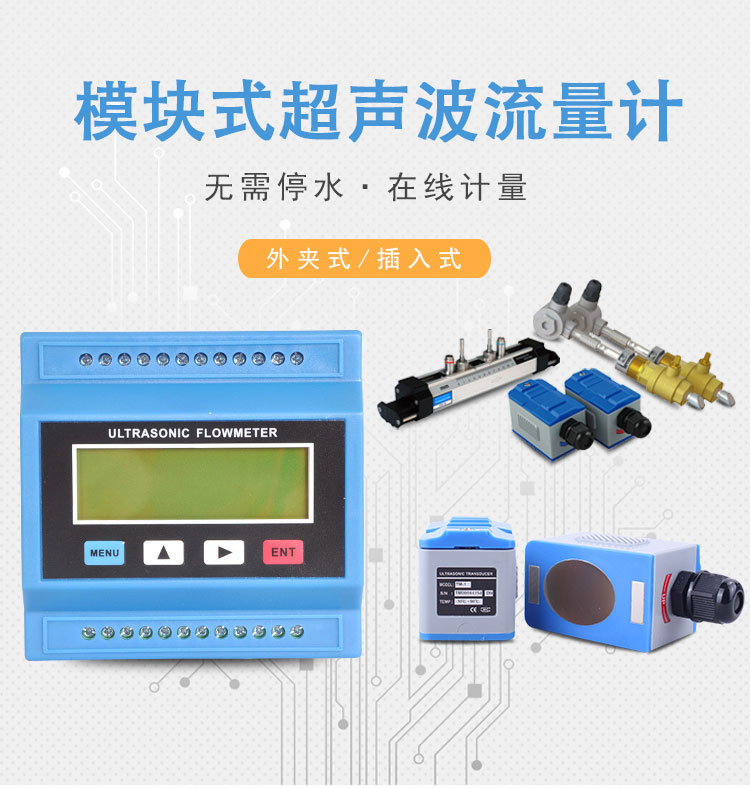

一、 什么是外夹式超声波流量计？

外夹式超声波流量计是一种非接触式的流量仪表。它的核心特点是传感器（探头）安装在管道外部，不与被测流体直接接触。它通过测量超声波在流动流体中传播的时间差来计算出流体的流速，进而得到流量。

 二、 工作原理

它主要基于“时差法” 原理进行测量。

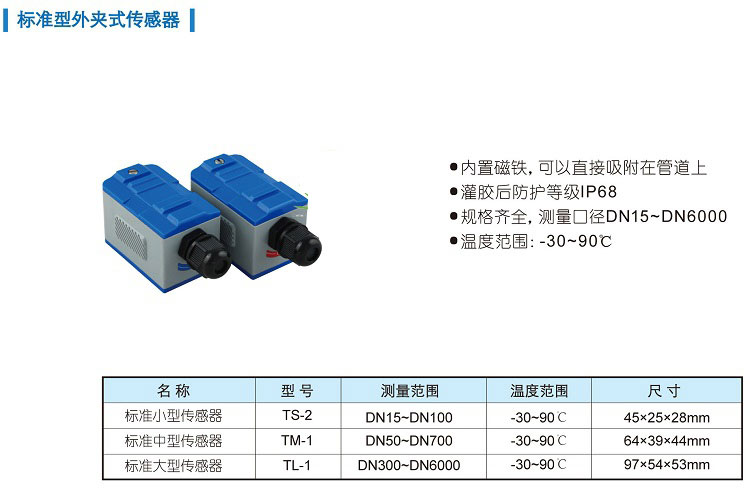

1.  基本概念：在管道两侧斜对着安装一对超声波传感器（探头A和探头B）。它们既可以发射也可以接收超声波信号。

2.  顺流传播：探头A发射超声波，探头B接收。超声波传播方向与流体流动方向相同，其传播速度会加快（声速 + 流速在声波方向的分量）。

3.  逆流传播：探头B发射超声波，探头A接收。超声波传播方向与流体流动方向相反，其传播速度会减慢（声速 - 流速在声波方向的分量）。

4.  计算时差：仪表内部的计算单元会精确测量顺流和逆流的传播时间 \( t_{顺} \) 和 \( t_{逆} \)。

5.  推导流速：由于声速在流体中是固定的，顺逆流的时间差 \( \Delta t = t_{逆} - t_{顺} \) 只与流体的平均流速有关。通过数学模型，可以计算出流体的线平均流速 \( V \)。

6.  计算流量：最后，将计算出的平均流速 \( V \) 乘以管道的横截面积 \( S \)，即可得到体积流量 \( Q = V \times S \)。

简单比喻：就像你在一条移动的步行电梯上行走，顺着电梯方向走会感觉更快，逆着方向走会感觉更慢。通过测量这个“快慢”的差异，就能算出电梯的速度。

 三、 主要特点

 优点：

1.  非接触式测量，不干扰流场：传感器在管道外部，不会产生压力损失，也不会改变流体的流动状态。

2.  无活动部件，维护量小：不受流体磨损、腐蚀和堵塞的影响，使用寿命长。

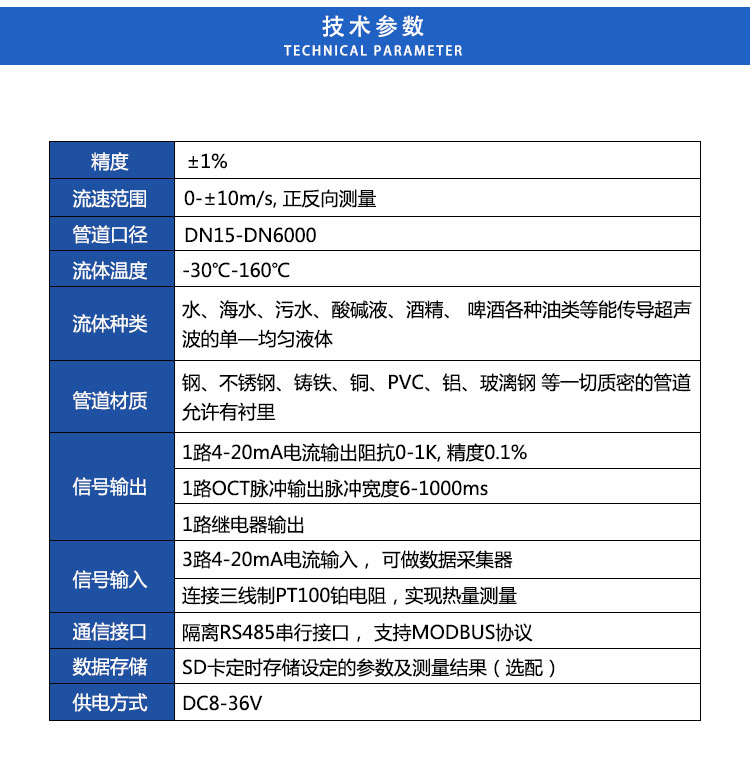

3.  适用范围广：

       介质：可测量水、海水、污水、油、化学试剂等多种均匀、可传导声波的液体。

       管材：适用于碳钢、不锈钢、铸铁、铜、PVC、玻璃钢等多种材质的管道。

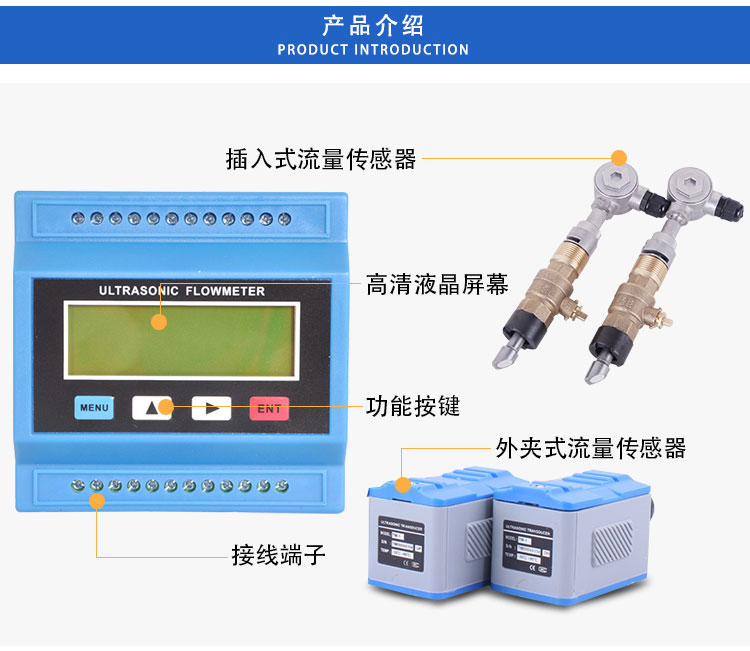

4.  便携式与固定式兼备：

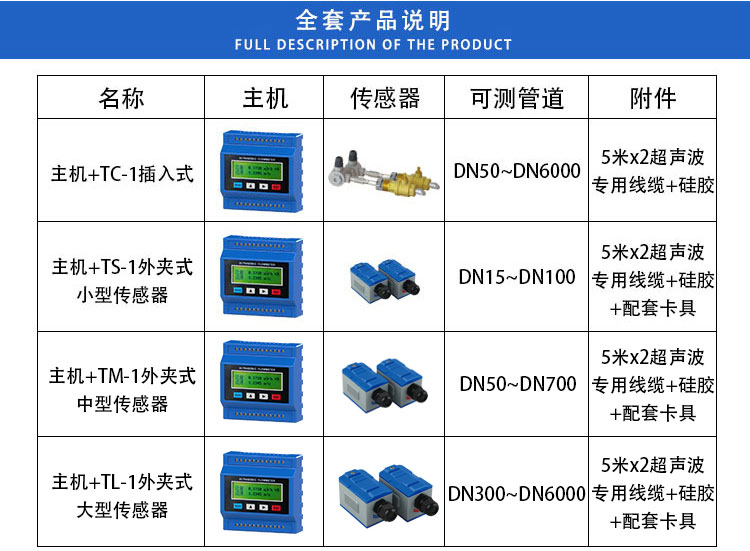

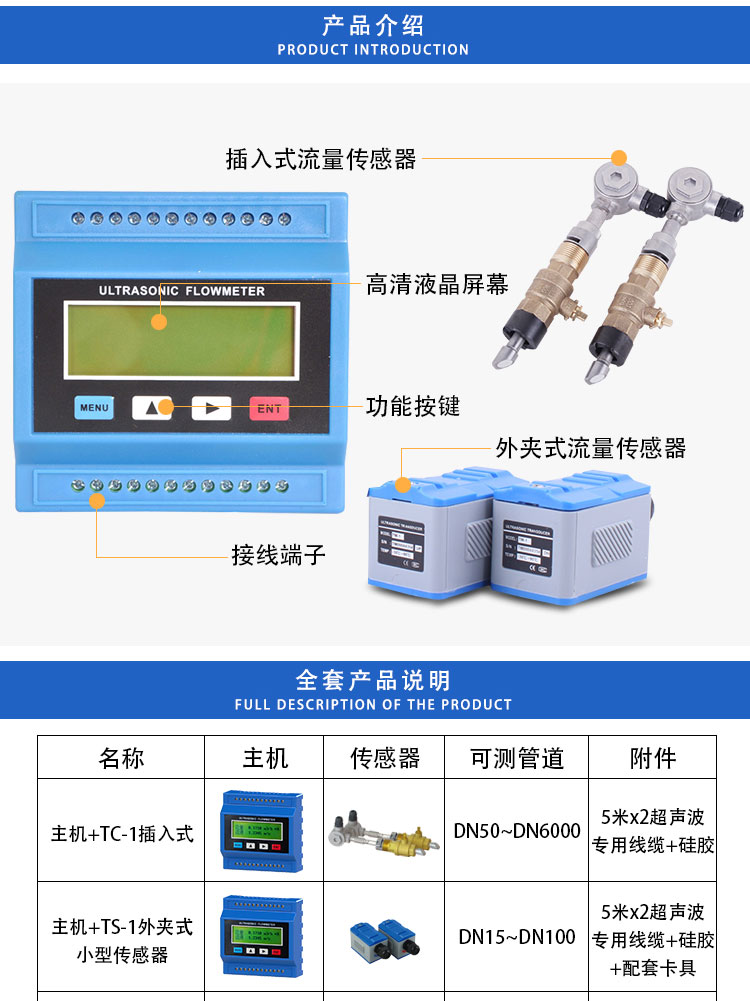

       便携式：一台主机配多组传感器，可以灵活地在不同管道上移动测量，非常适合流量核查、水平衡测试和临时性诊断。

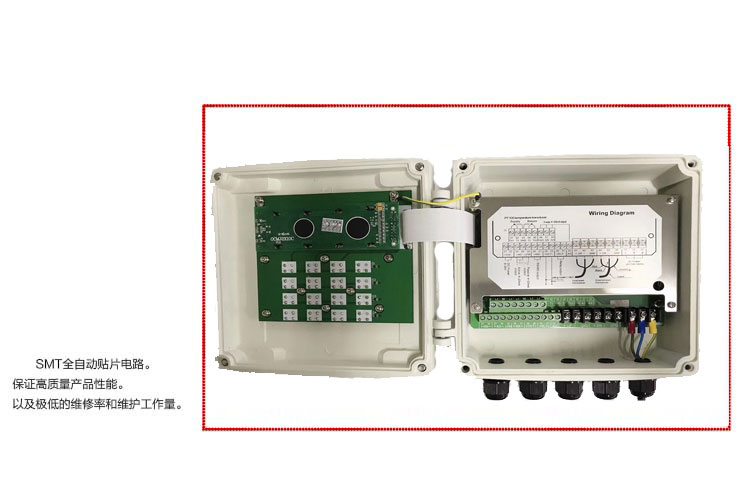

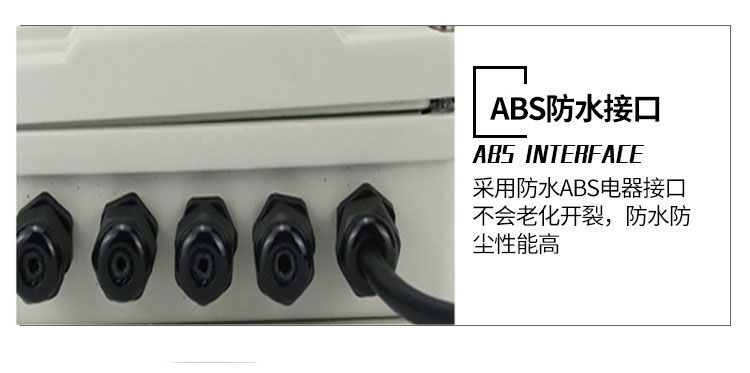

       固定式：安装后用于连续监测和控制。

5.  无压力损失：由于没有缩径或插入部件，不会产生额外的能耗。

6.  可测量大口径管道：对于大口径管道，插入式或满管式流量计成本极高，外夹式具有显著的成本优势。

 缺点：

1.  测量精度受多种因素影响：

       管道状况：内壁结垢、腐蚀会严重影响声波传输和测量精度。

       介质状态：流体中含有大量气泡或固体颗粒会散射、衰减超声波信号。

       安装要求高：探头安装位置、间距、耦合剂使用等对测量结果影响巨大，安装人员需要培训。

2.  不能用于衬里过厚或衬里与管壁有间隙的管道：声波无法有效穿透。

3.  对前直管段有要求：需要保证流体流速分布稳定，通常要求上游有10D以上、下游有5D以上的直管段（D为管道直径）。

4.  不能测量纯净气体和不导电液体：这些介质无法有效传导声波。

5.  初始投资可能较高：相较于一些简单机械表，初始成本较高。

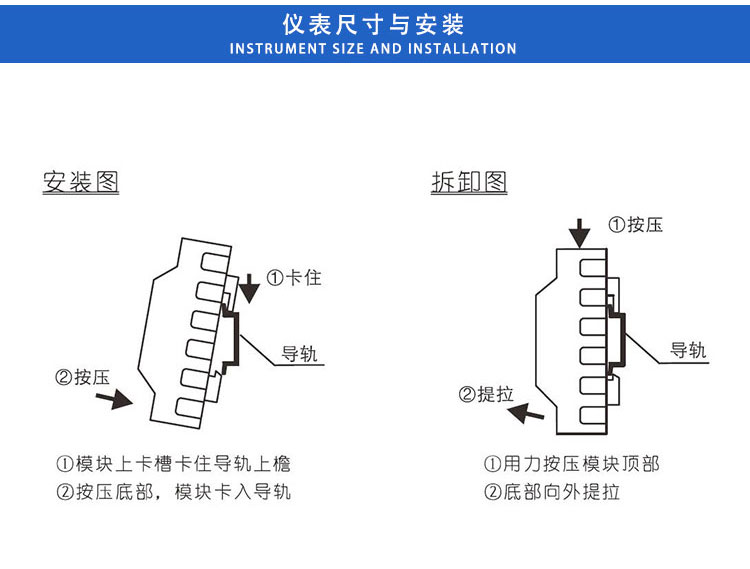

 四、 安装注意事项

安装是保证外夹式超声波流量计测量精度的关键。

1.  安装位置选择：

       选择充满流体的管段。

       优先选择管段振动小的地方。

       避开阀门、弯头、三通、变径等扰流件，保证足够的前后直管段。

       对于水平管道，探头应安装在管道侧面的水平轴线上±45°范围内，以避免管道顶部的气泡和底部的沉积物。

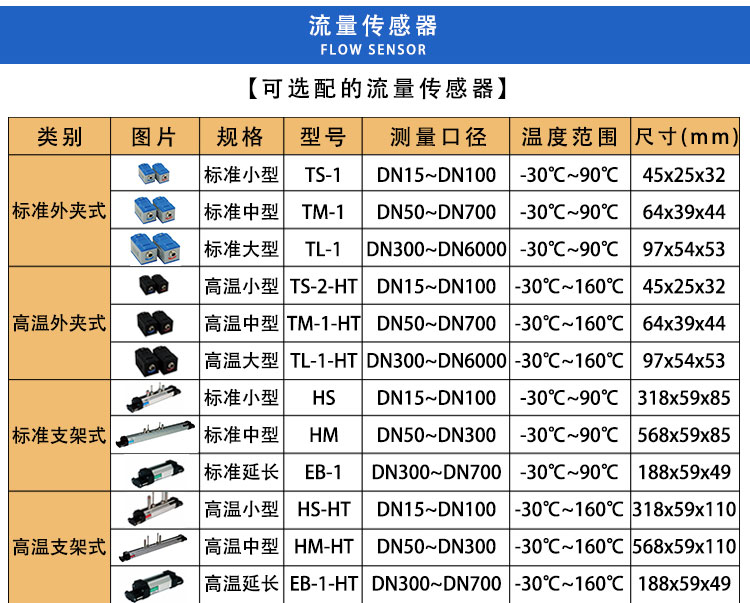

2.  探头安装：

       表面处理：彻底清除安装点的油漆、铁锈和结垢，露出管道本色，表面平整光滑。

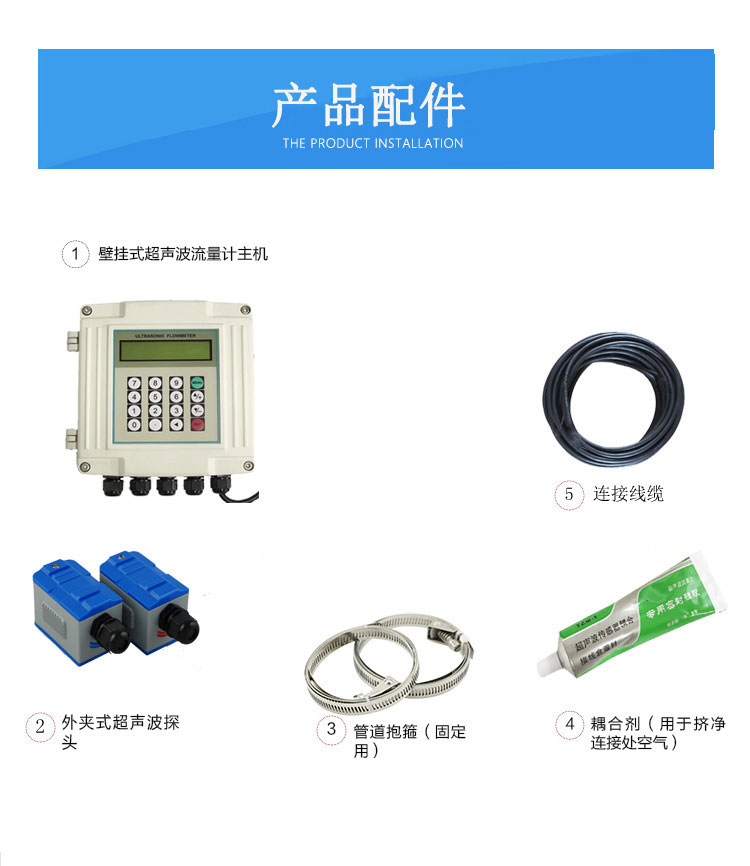

       耦合剂：必须在探头和管道之间涂上足量的超声波耦合剂（如硅脂），以排除空气，确保声波有效传输。

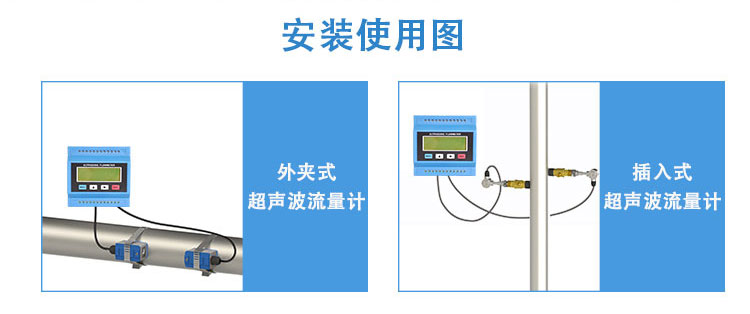

       安装方式：主要有V法和Z法。

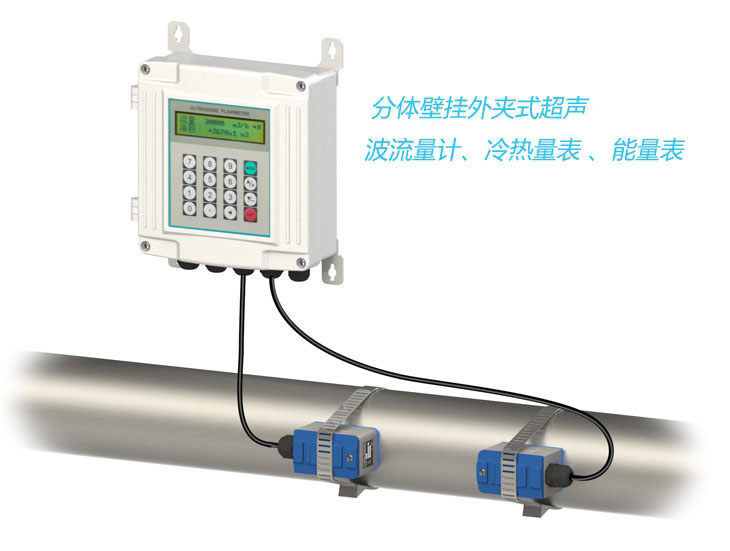

           V法：适用于小口径管道（通常DN15~DN300），两个探头安装在管道的同一侧。

           Z法：适用于大口径管道或被测介质悬浮物含量高、衬里较厚的情况，两个探头安装在管道的两侧。信号强度更高，测量更稳定。

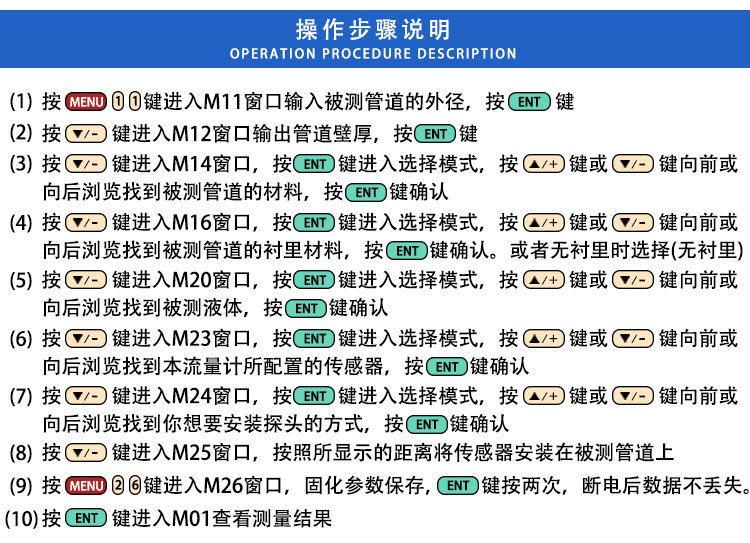

       探头间距：严格按照主机计算出的距离进行安装和固定。

 五、 典型应用领域

   水与污水处理：原水、饮用水、循环水、污水排放的计量。

   石油化工：循环冷却水、成品油、化工介质的测量。

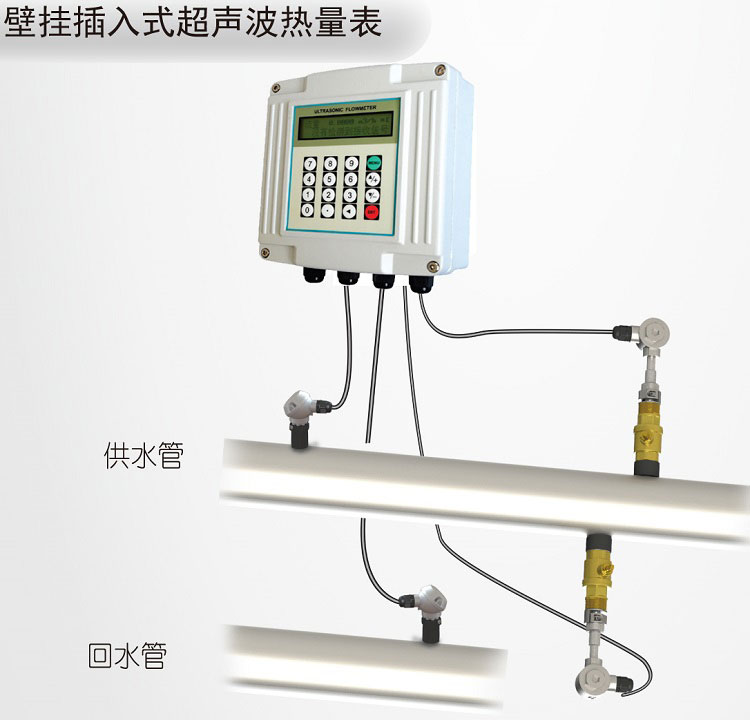

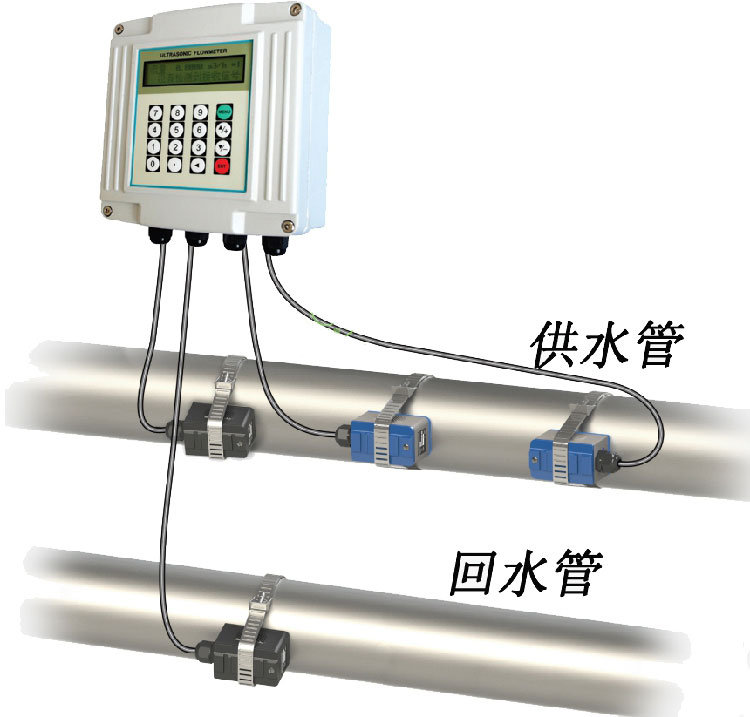

   供暖与空调：供暖热水、冷冻水系统的流量和能量计量。

   冶金、电力、造纸等行业的过程用水和冷却水测量。

   流量平衡与核查：使用便携式仪表进行能源审计、泄漏检测和网络平衡。

 总结

外夹式超声波流量计是一种强大而灵活的流量测量工具，其“不动火、不停产” 的安装特点使其在维护、诊断和无法切断流程的场合具有不可替代的优势。然而，要获得准确可靠的测量数据，必须深刻理解其工作原理，并严格按照规范进行安装和操作。在选择时，应充分考虑流体性质、管道条件和安装环境等因素。
