液体涡轮流量计是一种利用涡轮感应流体平均流速来推导出流量或总量的速度式流量仪表。它是工业上最常用和最主要的流量计之一。

---

一、工作原理

其核心原理非常简单，类似于风吹动风车转动。

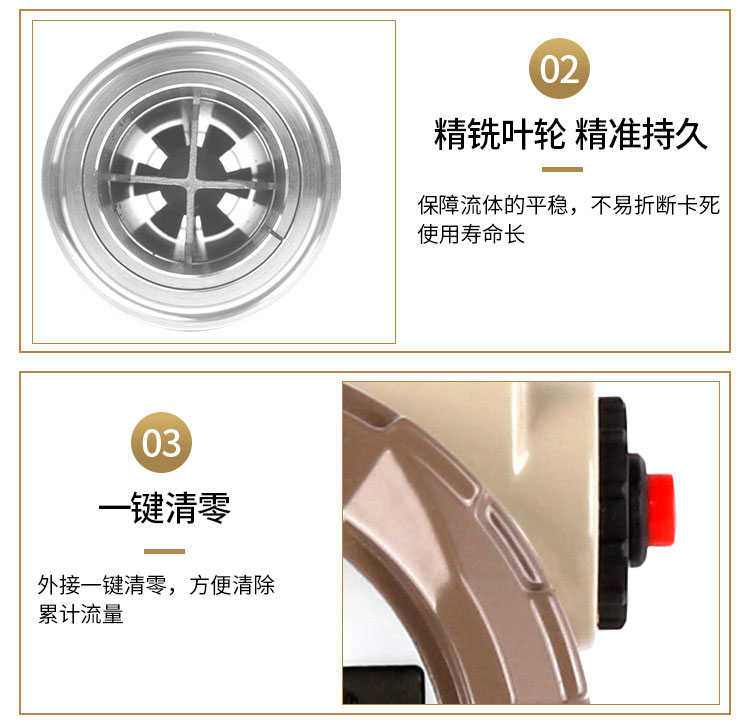

1.  涡轮： 在流量计内部，有一个装有螺旋形叶片的涡轮（转子），其轴承由耐磨材料制成。

2.  流体推动： 当流体流过流量计时，会冲击涡轮叶片，对涡轮产生一个驱动力矩，克服阻力矩后，使涡轮开始旋转。

3.  磁电转换： 在流量计壳体外部，安装有一个磁电传感器（通常由线圈和磁铁组成）。当涡轮的叶片旋转切割由磁铁产生的磁力线时，会引起线圈中的磁通量周期性变化，从而产生脉冲电信号。

4.  信号处理： 这个脉冲信号的频率（单位时间内脉冲的个数）与涡轮的转速成正比，而涡轮的转速又与流体的流速（即流量）成正比。

公式关系：

f = k × Q

   f： 脉冲信号频率

   Q： 瞬时流量

   k： 仪表系数（是流量计最重要的参数，在出厂时由厂家标定给出）

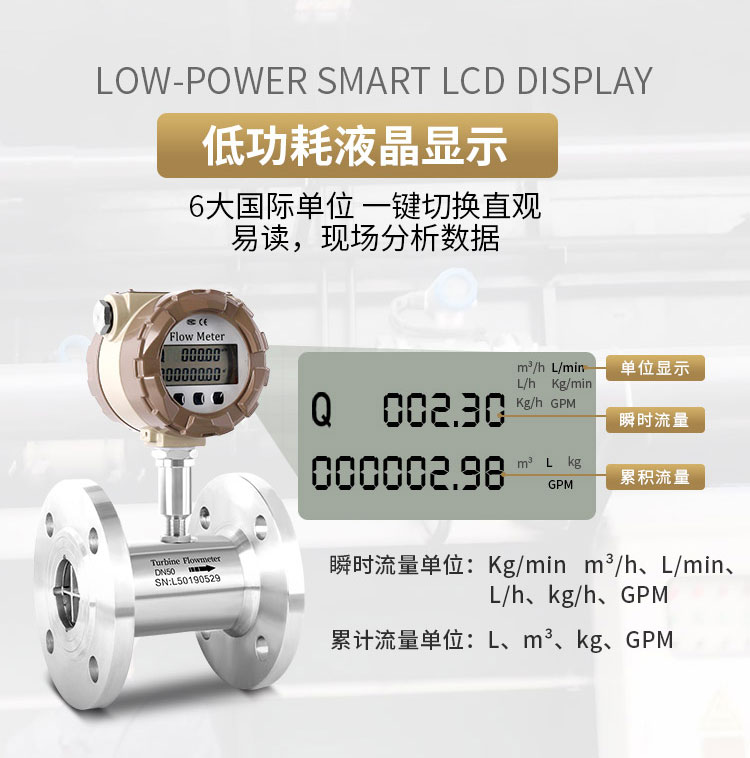

因此，通过测量脉冲信号的频率，就可以精确地计算出瞬时流量。而对频率进行累加计数，就可以得到累计流量。

---

二、主要特点

优点：

1.  高精度： 在规定的流量范围内，精度等级可达 0.5级、1.0级，是精度较高的商用流量计之一。

2.  重复性好： 短期重复性可达0.05% - 0.2%，非常适合作为流程控制系统的检测仪表。

3.  响应快： 时间常数可达1-50毫秒，特别适合测量脉动流量。

4.  量程比宽： 通常可达 10：1 甚至 15：1，意味着一个流量计可以覆盖较宽的流量测量范围。

5.  抗干扰能力强： 信号为频率输出，不易受流体温度、压力、密度或粘度变化的影响（在一定范围内）。

6.  结构紧凑、重量轻： 体积小，便于安装。

7.  成本效益高： 在同类高精度流量计中，价格相对适中。

缺点：

1.  对介质洁净度要求高： 这是最主要的缺点。固体颗粒、纤维物会磨损轴承或缠绕叶片，导致精度下降甚至卡死。

2.  受流体物性影响： 虽然信号频率不受物性影响，但轴承的摩擦阻力、流体的粘性阻力会受粘度影响。因此，粘度高的流体（如重油）会显著影响其测量下限和精度。通常推荐用于低粘度液体（如水、轻质油品、溶剂等）。

3.  需要前后直管段： 为保证流速分布对称和稳定，需要足够长的前后直管段（通常前10DN，后5DN）。

4.  轴承磨损： 轴承是机械运动部件，长期运行会有磨损，影响仪表系数，需要定期校准。

5.  不适用于强腐蚀性介质： 除非使用特殊的耐腐蚀材料（如哈氏合金），否则涡轮和轴承容易被腐蚀。

---

三、主要应用领域

由于其高精度和可靠性，液体涡轮流量计广泛应用于：

   石油化工： 原油、成品油（汽油、柴油）、轻质化学品的精确计量和贸易结算。

   食品与制药： 水、饮料、牛奶、酒类、糖浆等卫生级介质的流量测量（需采用卫生型连接）。

   水处理行业： 化学添加剂（如混凝剂、氯）的精密投加。

   航空与航天： 飞机燃油流量测量。

   科研实验： 需要高精度流量数据的实验室场景。

   一般工业流程： 各种低粘度液体的过程控制和监测。

---

四、选型要点

在选择液体涡轮流量计时，必须考虑以下因素：

1.  介质特性：

       洁净度： 是否含有颗粒？必须在上游安装过滤器。

       粘度： 介质粘度是多少？高粘度介质慎用。

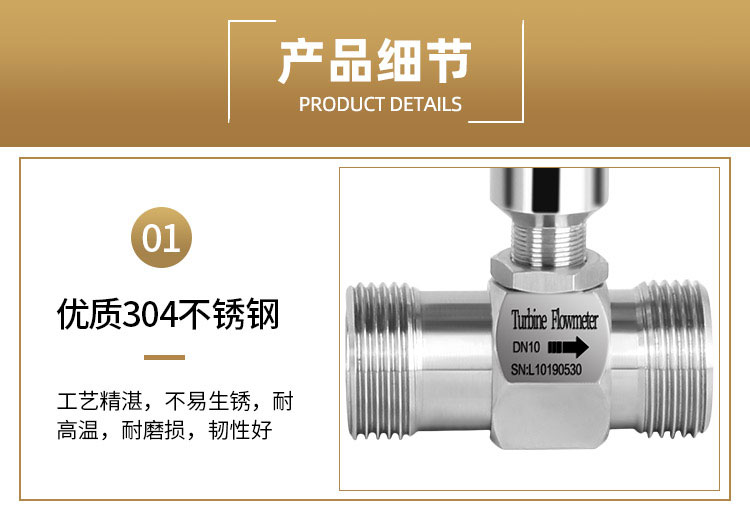

       腐蚀性： 选择合适的接液材质（如304SS， 316L， 哈氏合金等）。

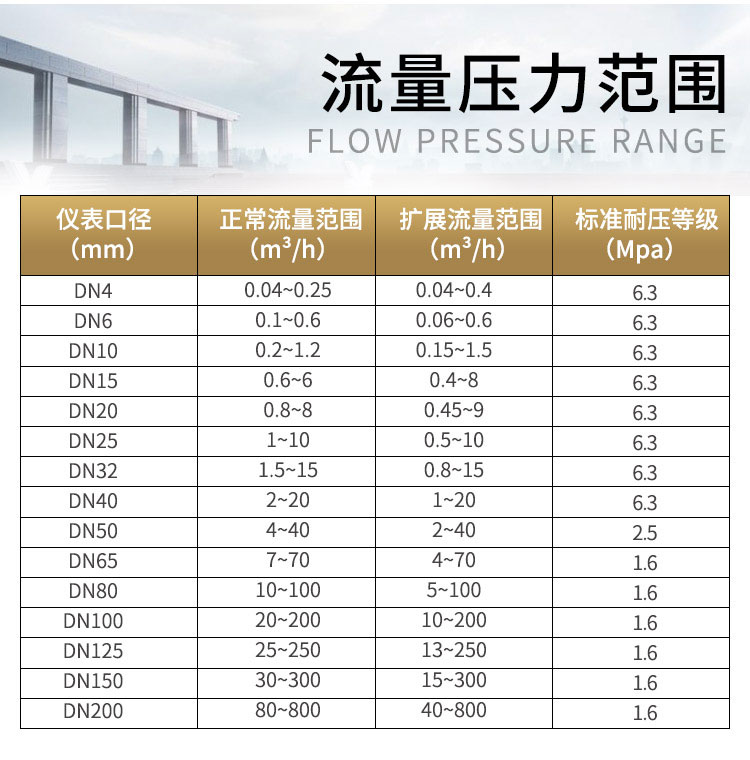

2.  流量范围： 确认工艺的最小、正常和最大流量，确保其落在流量计的量程范围内，最好在量程的30%-80%之间使用以获得最佳精度。

3.  压力与温度： 确认工艺管道的最大工作压力和温度，选择能满足要求的流量计规格。

4.  精度要求： 贸易结算？还是过程控制？根据需求选择合适的精度等级。

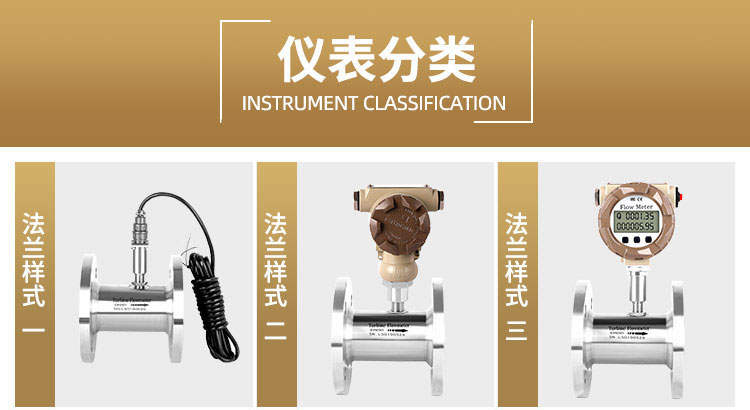

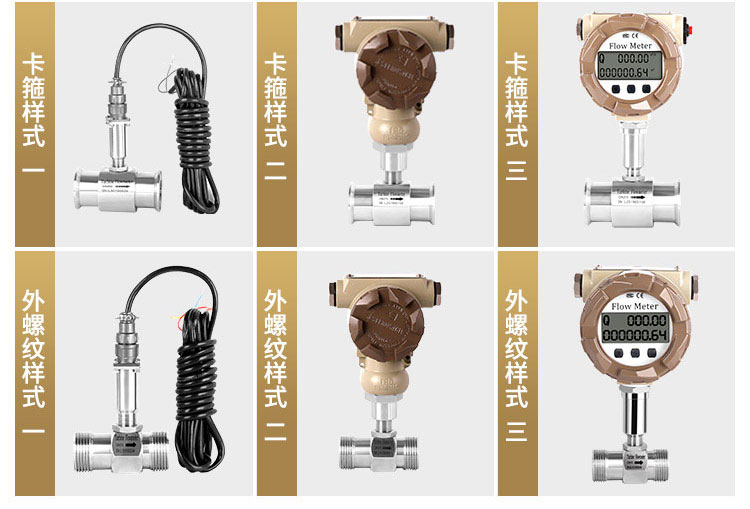

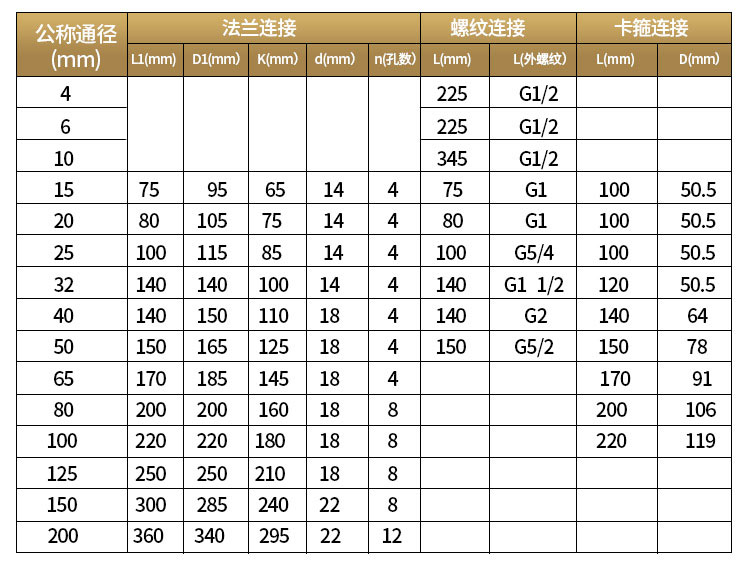

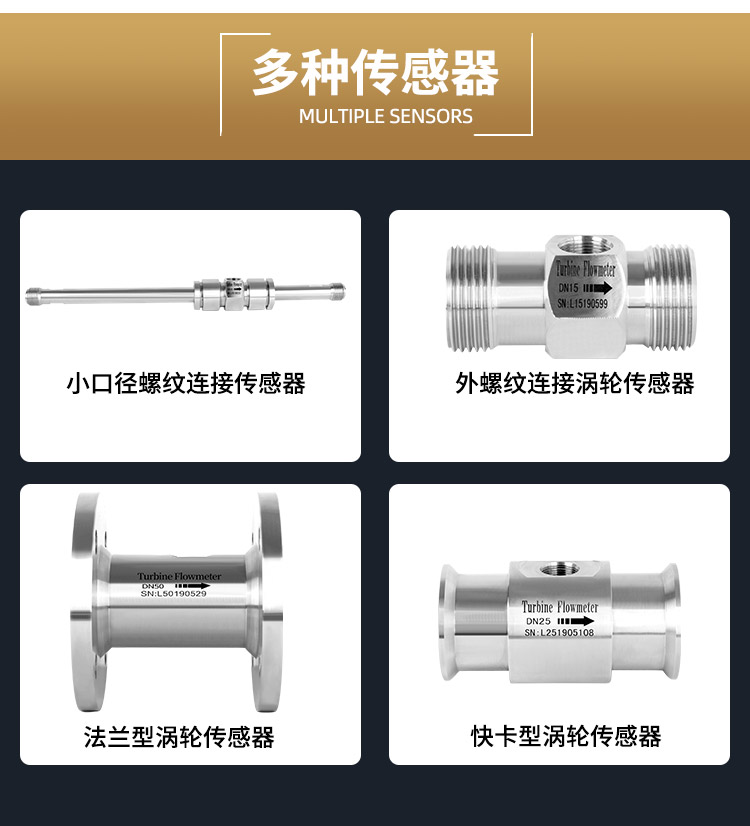

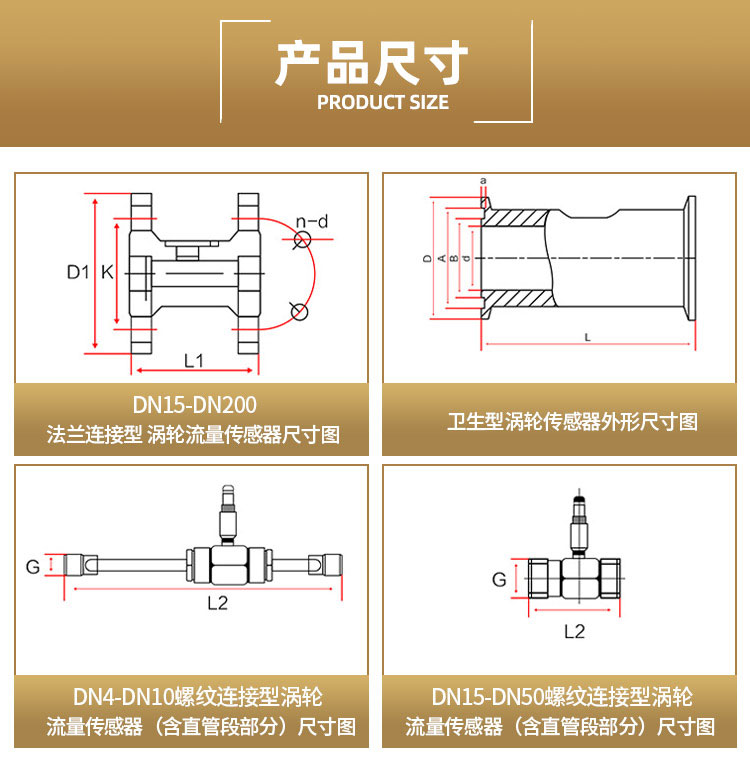

5.  连接方式： 法兰式、螺纹式、卡箍式（卫生级）。

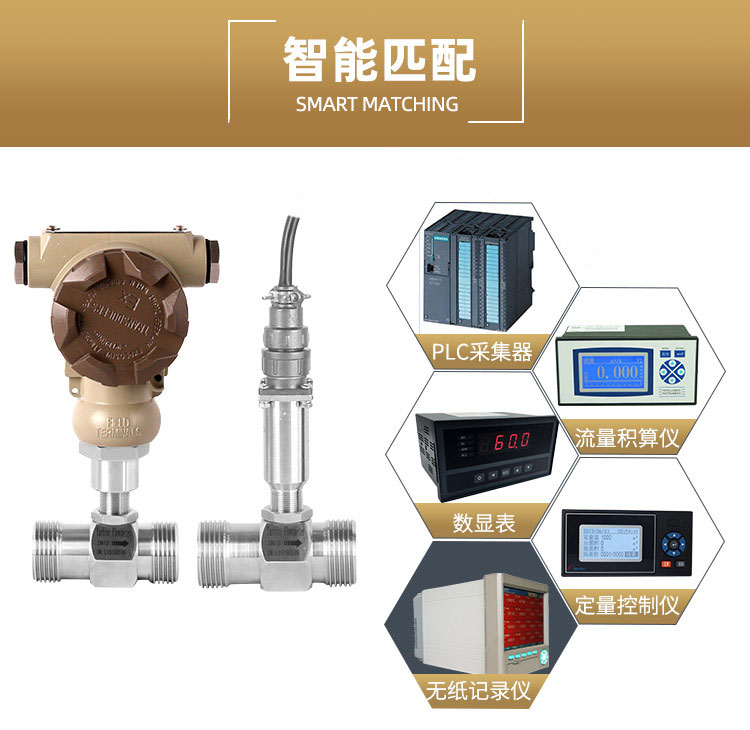

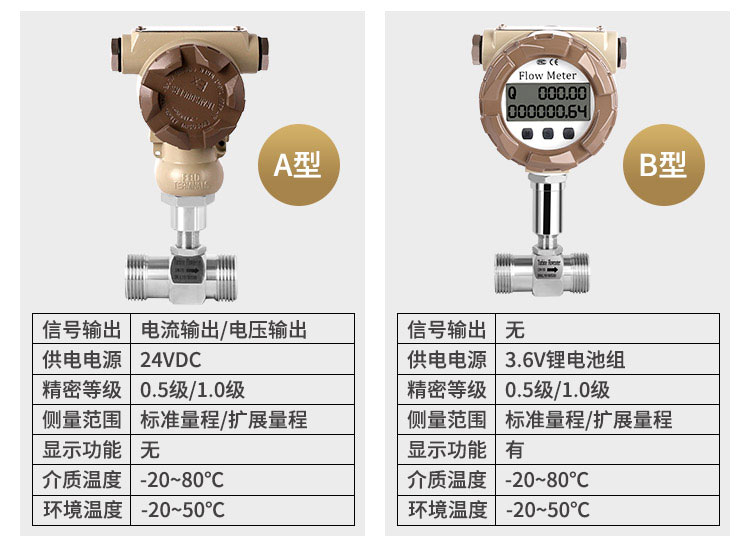

6.  输出信号： 脉冲输出、4-20mA模拟量输出，或带HART、Profibus-PA等现场总线协议。

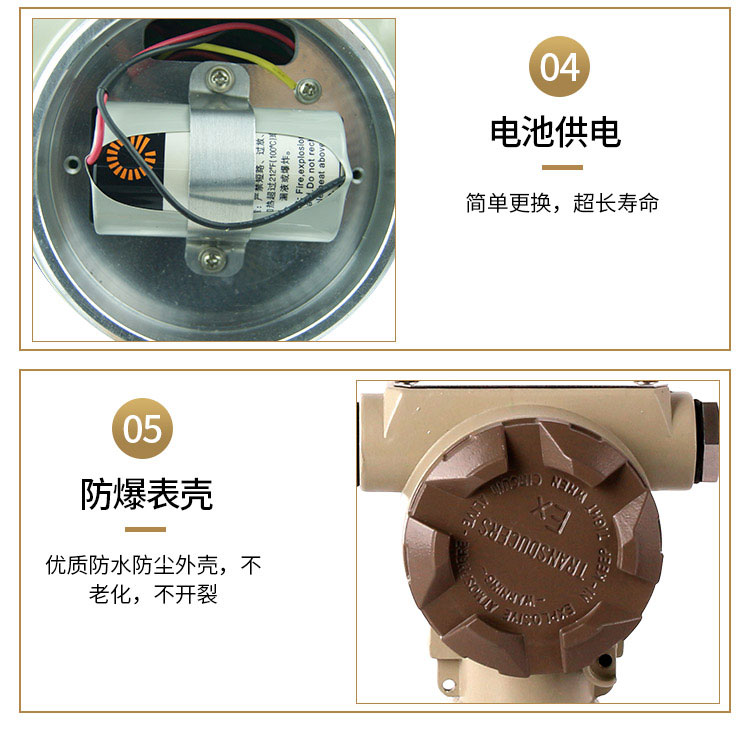

7.  防爆要求： 如果用于易燃易爆环境，需选择防爆型产品。

---

五、安装与使用注意事项

1.  安装方向： 必须水平安装，且保证流量计壳体上的箭头方向与流体流向一致。

2.  直管段要求： 流量计上游应保证至少10倍管道直径（10DN）的直管段，下游保证至少5DN的直管段。上游若有泵、阀门、弯头等扰流件，需进一步加长直管段。

3.  过滤器： 强烈建议在流量计上游安装过滤器，并定期清洗。

4.  排气： 管道系统不应有气泡，应在流量计上游安装消气器。

5.  维护与校准： 定期进行在线检查或离线校准，以确保其长期精度。

六、与其他流量计的简要对比

| 特性 | 涡轮流量计 | 电磁流量计 | 涡街流量计 | 容积式流量计 |

| :--- | :--- | :--- | :--- | :--- |

| 测量原理 | 转速 | 法拉第电磁感应 | 卡门涡街 | 容积腔室 |

| 精度 | 高 | 高 | 中等 | 极高 |

| 适用介质 | 低粘度清洁液体 | 导电液体 | 气体、蒸汽、液体 | 各种液体（包括高粘度） |

| 压损 | 中等 | 无 | 中等 | 较高 |

| 含杂质 | 怕 | 不怕（衬里耐磨即可） | 怕（易挂壁） | 极怕（会卡死） |

| 价格 | 中等 | 中等偏高 | 中等 | 偏高 |

总结

液体涡轮流量计是一种技术成熟、性能可靠的高精度速度式流量计。它在低粘度、洁净液体的测量中表现出色，尤其在需要精确计量和快速响应的场合。其成功应用的关键在于正确的选型（尤其是介质匹配）和规范的安装（保证流体流态和洁净度）。
