气体涡轮流量计是一种速度式流量仪表，它通过测量气体流速来计算出流量。它是工业领域中测量气体（如天然气、压缩空气、氧气、氮气等）最常用和最重要的仪表之一。

 一、工作原理

其核心原理类似于一个“风车”。

1.  涡轮转子： 在流量计内部，有一个精密的、轻质的涡轮转子（叶轮），其轴与气流方向平行。

2.  气体推动： 当气体流经流量计时，会推动涡轮叶片，使涡轮转子开始旋转。

3.  转速与流速成正比： 在一定的流量范围内，气体的流速越快，涡轮的旋转速度也越快。它们之间基本呈线性关系。

4.  信号检测： 通过壳体外的磁敏传感器或电感式传感器，无接触地检测涡轮的旋转。涡轮的叶片是金属的，每当一个叶片经过传感器时，就会改变磁路的磁阻，从而产生一个脉冲电信号。

5.  流量计算： 单位时间内产生的脉冲数量（频率）与气体的瞬时流量成正比。仪表内部的积算仪或配套的显示仪表会采集这个脉冲信号，通过预设的仪表系数（K系数，即单位体积气体对应的脉冲数）计算出瞬时流量和累计流量。

公式简化表示：

`流量 Q = 脉冲频率 f / 仪表系数 K`

---

 二、主要特点

 优点：

1.  高精度： 在规定的流量范围内，精度非常高，通常可达 ±1.0% R 或更高（±0.5% R）。这是其最大的优势之一。

2.  重复性好： 短期重复性极佳，非常适合作为流程控制或贸易结算的仪表。

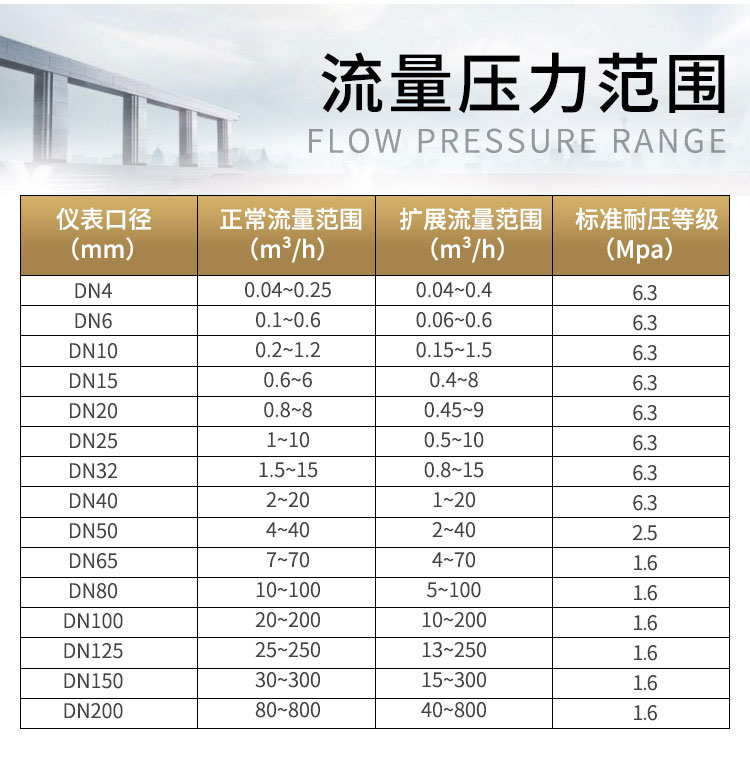

3.  量程比宽： 范围度较宽，通常可达 10:1 到 20:1，甚至更高。这意味着同一块表可以测量从很小到很大的流量，适用性广。

4.  响应快： 对流量变化响应迅速，适合脉动流测量（需注意轴承磨损）。

5.  输出信号标准： 输出脉冲频率信号，抗干扰能力强，便于与PLC、DCS等系统连接，同时也可配备4-20mA模拟输出和RS485通讯。

6.  结构紧凑，压力损失小： 相对于孔板等差压式流量计，其压力损失较小。

 缺点：

1.  对介质洁净度要求高： 这是其最主要的缺点。如果气体中含有颗粒、粉尘、液滴等杂质，会磨损或卡住轴承与涡轮，导致精度下降甚至损坏。

2.  轴承磨损： 涡轮转子的轴承是机械运动部件，长期运行后会磨损，影响精度和寿命，需要定期校准。

3.  受流体物性影响： 其仪表系数会受气体密度和粘度的影响。在测量与标定介质密度、粘度相差较大的气体时，需要进行系数修正。

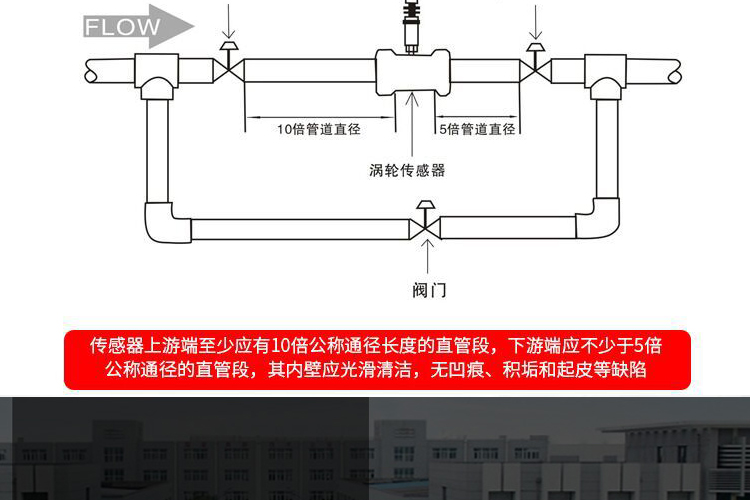

4.  前直管段要求： 为保证流场稳定，需要足够长的前直管段（通常前10D，后5D），否则流速分布不均会影响测量精度。

5.  不适用于脉动流和两相流： 虽然响应快，但持续的剧烈脉动流会加速轴承磨损。绝对不能用于气液两相流。

---

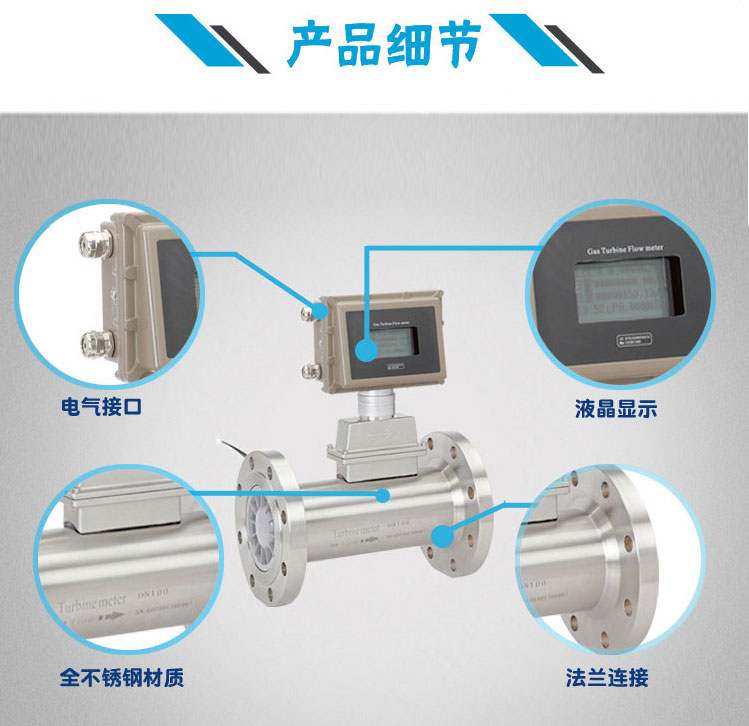

 三、典型结构

1.  壳体： 通常为铸铝或不锈钢，承受管道压力。

2.  涡轮转子： 核心测量部件，由轻质材料（如铝合金、塑料、碳化钨）制成，叶片经过精密设计和平衡。

3.  轴承： 支撑涡轮转子，是决定寿命和可靠性的关键部件。常见的有球轴承、滑动轴承（石墨、碳化钨、陶瓷）。

4.  信号检测器（传感器）： 磁电转换或霍尔元件，用于检测涡轮转速。

5.  整流器： 安装在入口处，用于梳理流场，减少涡流，确保流速分布均匀。

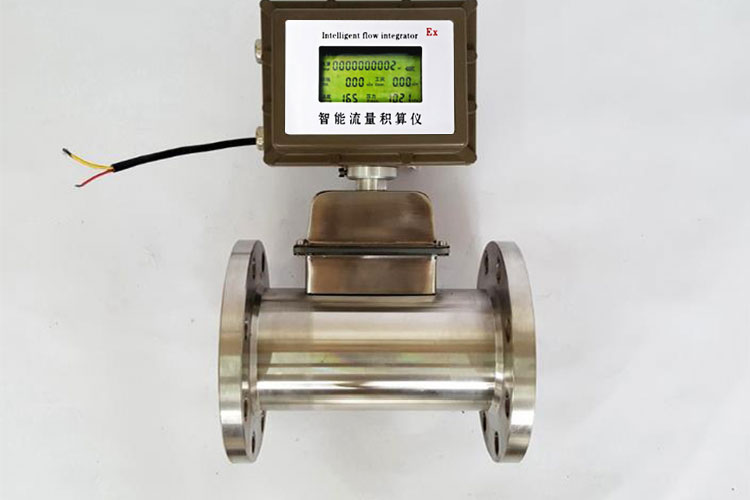

6.  积算仪/显示表头： 处理传感器信号，显示流量，并输出标准信号。

---

 四、选型要点

在选择气体涡轮流量计时，必须提供以下参数：

1.  测量介质： 具体是什么气体（如天然气、空气、氧气等）。

2.  流量范围： 预计的最小、常用和最大流量（Nm³/h 或 m³/h）。

3.  工作压力： 管道内的最大和常用压力（MPa、Bar）。

4.  工作温度： 介质温度范围（℃）。

5.  管道口径： DNxx。

6.  精度要求： 贸易结算要求高精度，过程控制可适当放宽。

7.  介质洁净度： 是否含有杂质，是否需要安装过滤器。

8.  输出信号与通讯需求： 脉冲、4-20mA、RS485/Modbus等。

9.  电源要求： 24VDC或220VAC。

---

 五、应用领域

   天然气贸易计量： 城市燃气门站、工商业用户计量、输配管网。

   工业过程控制： 压缩空气测量、锅炉燃气计量、燃烧控制。

   能源管理： 工厂能源核算，压缩空气系统能耗监测。

   实验室： 需要高精度测量的科研和校准场合。

   CNG/LNG： 压缩/液化天然气的加气站和储运设施。

 六、安装与维护

   安装：

       必须水平安装，保证流量计轴线与管道轴线一致。

       必须安装过滤器！ 这是保护流量计的关键。

       保证足够的前后直管段。

       对于易燃易爆气体，需注意防爆要求。

   维护：

       定期校准： 根据使用情况和精度要求，通常1-2年需送回检定机构进行校准。

       检查过滤器： 定期清洗或更换滤芯。

       监听轴承声音： 异常噪音可能预示着轴承磨损。

 总结

气体涡轮流量计是一种高精度、高响应的气体测量仪表，但其娇贵的特性要求介质必须洁净，并且需要定期维护校准。在满足其使用条件的情况下，它是气体流量测量中非常可靠和优秀的选择。
