一、 什么是插入式涡街流量计？

插入式涡街流量计是基于“卡门涡街”原理工作的一种流量计。它通过将一个涡街发生体（阻流件）通过插入杆插入到管道内部，来测量流体的流量。

工作原理（卡门涡街原理）：

1.  在流体中放置一个非流线型的阻流体（即涡街发生体，如三角柱、圆柱等）。

2.  当流体流过这个发生体时，会在其下游两侧交替地分离出规则的漩涡。

3.  这些漩涡的形成频率与流体的流速成正比。

4.  通过传感器（如压电晶体、电容式传感器）检测漩涡的频率。

5.  经过计算，即可得到流体的瞬时流速和体积流量。

公式： f = St × v / d

   f：漩涡释放频率

   St：斯特劳哈尔数（对于特定形状的发生体，在一定雷诺数范围内是常数）

   v：流体流速

   d：发生体特征宽度

---

 二、 主要特点

 优点：

1.  成本优势显著：对于大口径管道（通常指DN200以上），插入式涡街的成本远低于同等口径的满管式（管道式）涡街流量计，性价比极高。

2.  安装维护方便：

       通常采用法兰安装或球阀安装，可以在不断流、不影响生产的情况下进行安装和拆卸维护（前提是使用带压开孔工具和安装球阀）。

       无需更换整个管段，工程量小。

3.  压力损失小：由于插入杆和发生体的迎流面积相对于整个管道截面积很小，因此产生的永久压力损失非常小，节能效果好。

4.  适用范围广：可测量液体、气体和蒸汽等多种介质。

5.  结构坚固：通常传感器部分没有可动部件，可靠性高，寿命长。

 缺点：

1.  精度相对较低：由于它测量的是管道中某一点的流速（或某一径线上的平均流速），然后通过数学模型推算出整个截面的平均流速，其精度会受到流速分布（管道流态）的显著影响。通常精度在 ±1.0% ~ ±2.5% 之间，低于满管式涡街（可达±0.5%~±1.0%）。

2.  对安装条件要求高：为了保证测量点的流速能代表管道平均流速，仪表前后需要足够长的直管段（如前20D，后5D，D为管道直径）来形成稳定的流速分布。否则，测量误差会很大。

3.  量程比相对较窄：通常量程比在10:1到15:1，低于一些高端流量计（如科里奥利质量流量计）。

4.  对振动敏感：涡街信号本身是低频振动信号，外部管道振动可能会干扰测量。现代仪表虽有振动补偿功能，但仍需注意安装环境的振动情况。

5.  不适用于低流速测量：流速过低时，漩涡强度太弱，无法被有效检测。

---

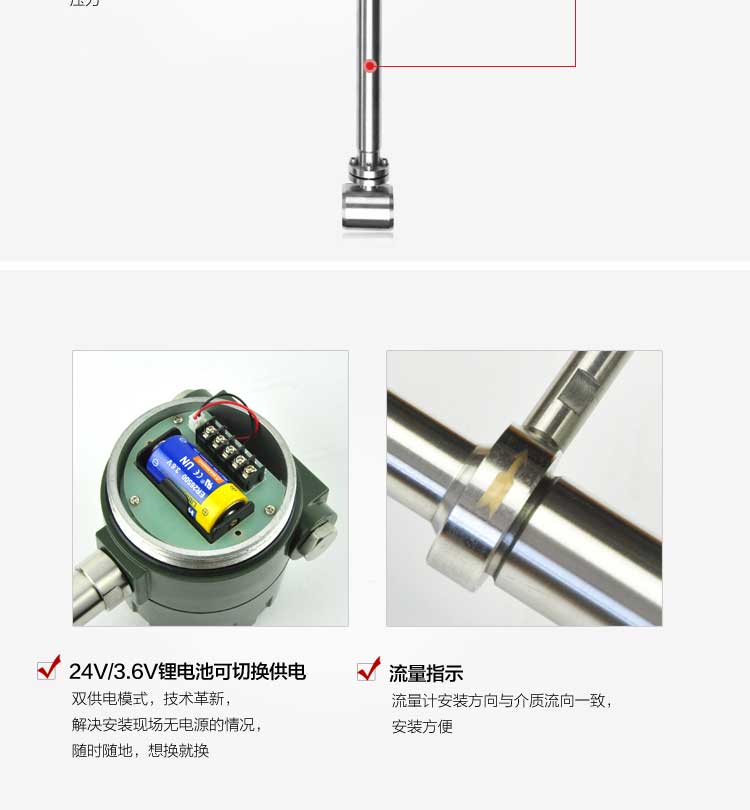

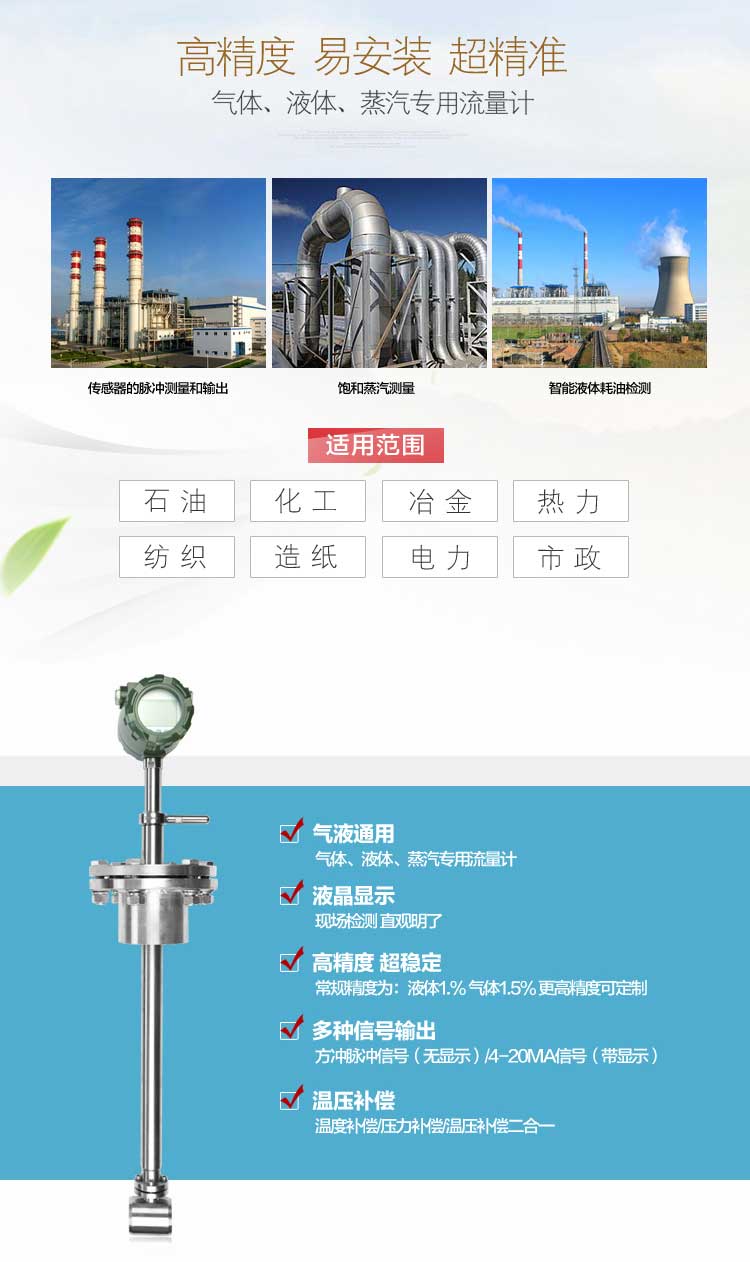

 三、 典型应用场合

插入式涡街流量计特别适用于以下场景：

   大管径管道：如DN200至DN2000甚至更大的管道。

   中低压气体测量：如压缩空气、煤气、天然气、沼气、烟道气等。

   蒸汽测量：饱和蒸汽和过热蒸汽的计量，常用于能源管理。

   水及低粘度液体：在满足流速要求的情况下，也可用于供水、循环水等系统。

   对精度要求不苛刻的过程控制和能源核算。

---

 四、 选型要点

在选择插入式涡街流量计时，需要明确以下参数：

1.  介质类型：液体、气体还是蒸汽？具体介质名称。

2.  管道尺寸：管道的内径和外径。

3.  流量范围：最大、常用、最小流量（工况下的体积流量或质量流量）。

4.  工况条件：工作压力、工作温度。

5.  介质参数：密度、粘度（对于气体，还需要知道压缩因子）。

6.  精度要求：允许的误差范围。

7.  安装要求：前后直管段长度、管道方向（水平、垂直）、安装方式（法兰/球阀）。

8.  输出信号：是否需要4-20mA模拟输出、脉冲输出、RS485通讯等。

9.  电源供应：现场可供的电源类型（如24VDC， 220VAC）。

10. 防爆要求：是否用于爆炸性危险环境。

---

 五、 安装注意事项

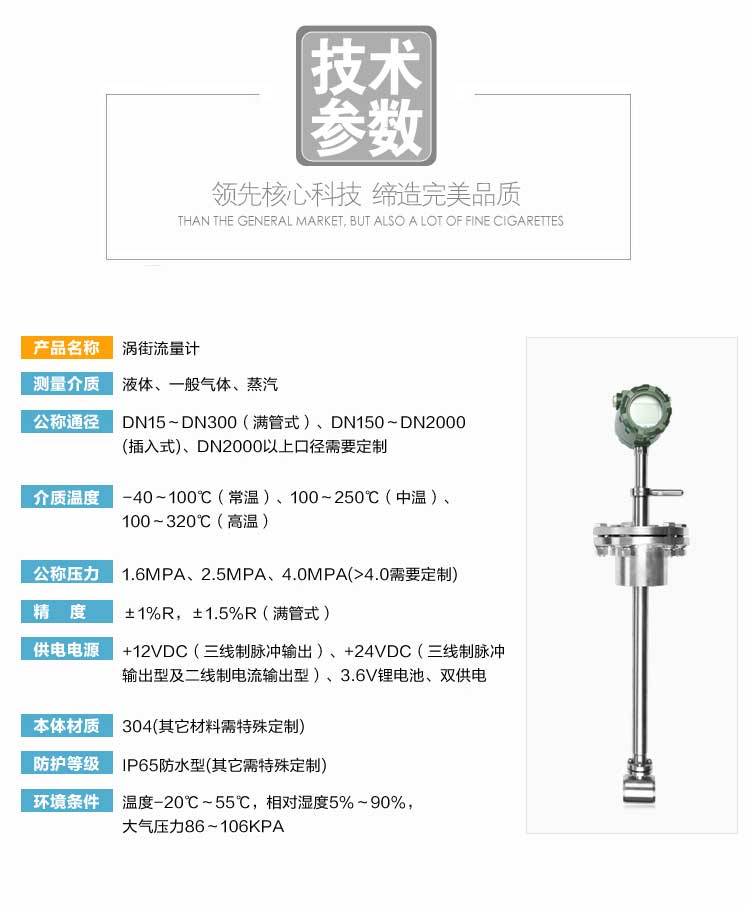

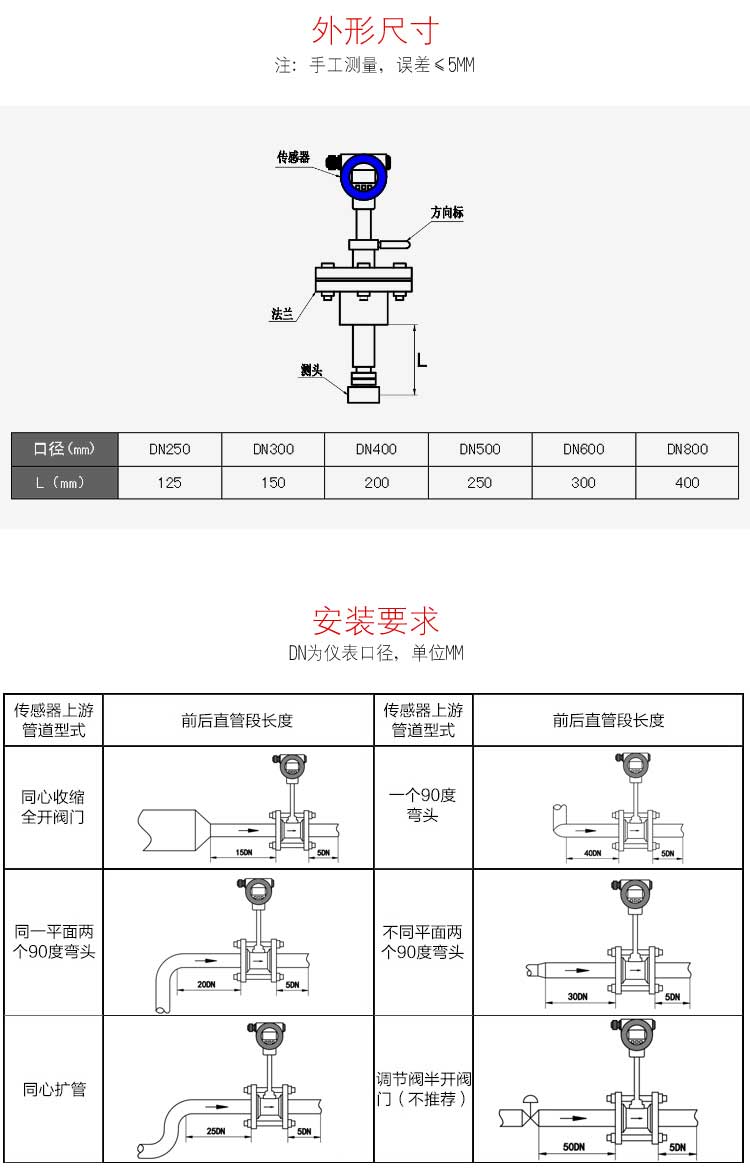

1.  直管段要求：这是保证精度的关键！ 必须严格按照说明书要求保证仪表前、后的直管段长度。通常要求前10D~20D，后5D。阀门、弯头、泵等扰动源后需要更长的直管段。

2.  插入深度：必须将传感器探头插入到管道中能代表平均流速的位置。对于大口径管道，通常插入到管道内径的1/8、1/4或中心点。有些型号是固定插入深度，有些是可调节的。

3.  安装方向：

       对于水平管道，测量气体时建议安装在管道上部，防止冷凝液积聚；测量液体时建议安装在管道侧面或下部，防止气体积聚。

       传感器杆的轴线应与管道轴线垂直。

4.  振动：应尽量避免安装在振动强烈的管线上。如果不可避免，需在流量计上下游加装管道支撑以减振。

 总结

插入式涡街流量计是一种在大管径流量测量中极具成本优势的解决方案。它在精度上做出了妥协，但换来了低廉的成本、简便的安装和微小的压损。在能源管理、过程监控等对精度要求不极端的场合，它是一种非常经济实用的选择。正确选型和严格按照要求安装是保证其可靠运行的关键。
